Benzininis vandens siurblys Koshin STH-80X 3.6kW max. 26m 900L/min.

Koshin STH-80X - benzininis 3" siurblys užterštam vandeniui

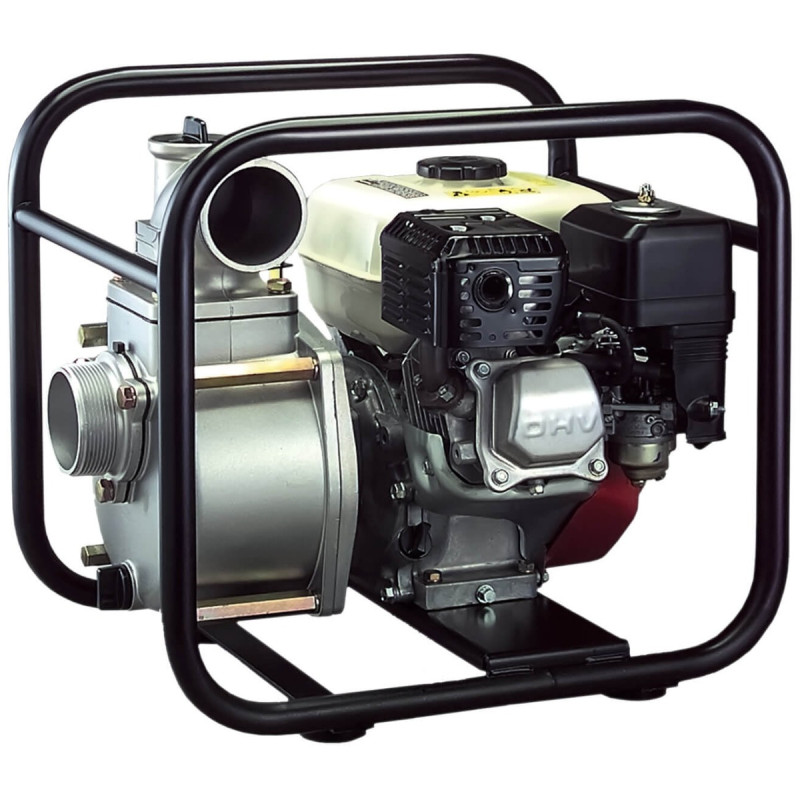

Koshin STH-80X - savisiurbis benzininis 3" (80 mm) siurblys vandeniui su smėliu, dumblu ir kietosiomis dalelėmis iki 9 mm. Jis skirtas vandeniui šalinti iš statybviečių, drėkinti iš tvenkinio ar upės ir vandeniui imti iš negilaus šulinio, kai nėra elektros. Didžiausias našumas - 900 l/min (54 m³/val.), didžiausias bendras kėlimo aukštis - 26 m, įsiurbimo aukštis - iki 8 m. Variklis - Honda GX160, 3.6 kW. Koshin - Japonijos siurblių gamintojas.

Kaip veikia Koshin STH-80X

STH-80X yra savisiurbis išcentrinis siurblys, tiesiogiai sujungtas su benzininiu varikliu. Prieš paleidžiant siurblio korpusas per užpildymo kamštį pripildomas vandens. Paleistas siurblys pašalina orą iš įsiurbimo žarnos ir pakelia vandenį iš iki 8 m gylio. Įsiurbimo pusėje įmontuotas NBR gumos atbulinis vožtuvas.

Siurblys praleidžia iki 9 mm kietąsias daleles. Darbo ratas ir spiralinė kamera, per kuriuos teka smėlėtas bei dumblinas vanduo, pagaminti iš kaliojo ketaus su rutuliniu grafitu FCD450. Mechaninis veleno sandariklis pagamintas iš silicio karbido (SiC). Išorinis siurblio korpusas, įsiurbimo ir išleidimo flanšai pagaminti iš lieto aliuminio lydinio.

Pagrindiniai konstrukcijos ir variklio duomenys:

• įsiurbimo ir išleidimo jungtys - 80 mm (3"), išorinis sriegis;
• variklis - keturtaktis, vieno cilindro, oru aušinamas Honda GX160 OHV, 163 cm³;
• didžiausia grynoji galia - 3.6 kW esant 3600 aps./min;
• nuolatinė vardinė galia - 2.9 kW esant 3600 aps./min;
• paleidimas - rankinis starteris;
• kuras - bešvinis automobilinis benzinas;
• bako talpa - 3.1 l, darbo laikas su pilnu baku - apie 2 val.;
• alyvos talpa - 0.58 l;
• matmenys - 525 x 389 x 473 mm;
• svoris - 29 kg.

Variklio alyvos lygio apsauga "Oil Alert" sustabdo variklį anksčiau, nei alyvos lygis karteryje nukrinta žemiau saugios ribos. Siurblys ir variklis sumontuoti vamzdiniame rėme su keturiomis guminėmis atramomis.

Korpusas tvirtinamas keturiais ilgais M10x160 varžtais, todėl jį galima atidaryti valymui ir priežiūrai. Gamintojas nurodo, kad darbo ratas išimamas be specialių įrankių. 17 mm veržliaraktis laikomas jam skirtame laikiklyje ant siurblio.

STH-80X komplektacija

• Plieninis įsiurbimo koštuvas - 1 vnt.
• Žarnų jungtys - 2 komplektai. Kiekvieną komplektą sudaro ABS veržlė, ABS antgalis žarnai ir NBR tarpinė.
• Žarnų apkabos - 3 vnt.
• 17 mm veržliaraktis - 1 vnt.

Žarnos į komplektą neįeina. Jas reikia pasirinkti atskirai pagal 3" jungtį ir reikiamą ilgį. Įsiurbimo pusėje būtina standi įsiurbimo žarna, nes plokščia, darbo metu susiplojanti žarna įsiurbimui netinka.

Kaip pasirinkti STH-80X

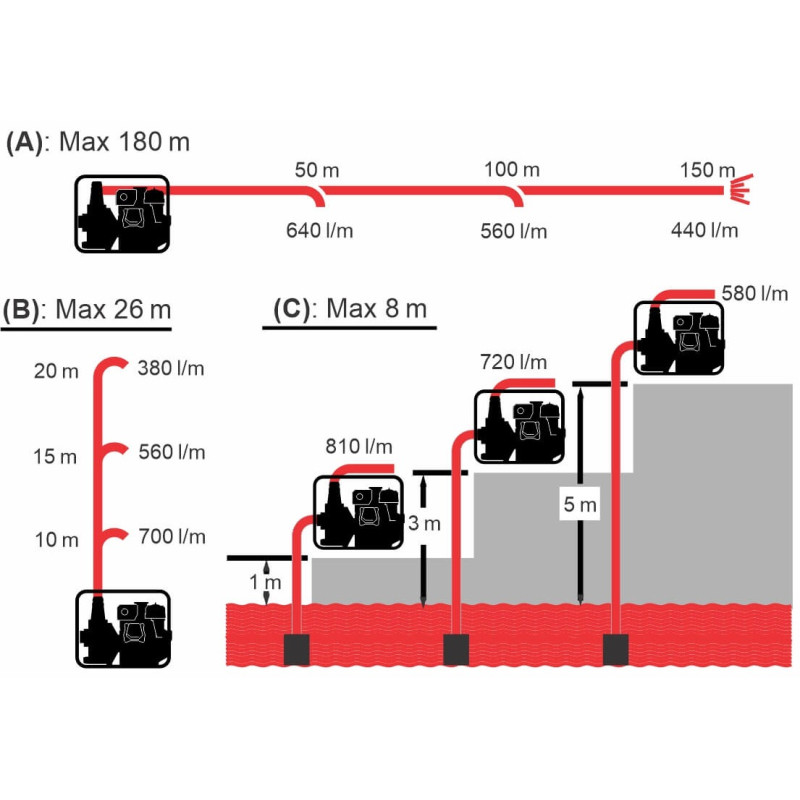

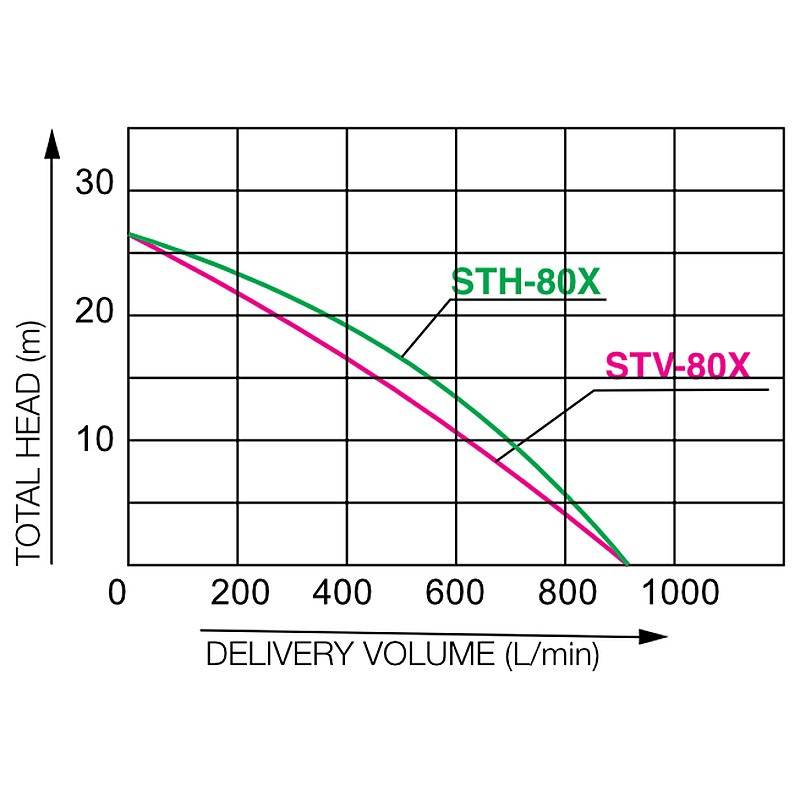

900 l/min našumas ir 26 m kėlimo aukštis žymi priešingus siurblio charakteristikos galus, todėl vienu metu jų pasiekti neįmanoma. Didėjant aukščių skirtumui ir ilgėjant žarnoms, debitas mažėja. Į bendrą kėlimo aukštį įeina ir įsiurbimo aukštis, todėl didesnis atstumas nuo siurblio iki vandens lygio taip pat mažina našumą. 3" jungtis parinkta 900 l/min debitui, todėl gamintojas nurodo nemažinti įsiurbimo žarnos skersmens.

Į ką atkreipti dėmesį naudojant STH-80X

Variklis tiekiamas be alyvos. Prieš pirmą paleidimą būtina įpilti variklinės alyvos. Jos talpa - 0.58 l. Paleidus variklį be alyvos, jis sugenda.

Prieš kiekvieną paleidimą siurblio korpusą reikia visiškai pripildyti vandens. Sausa eiga gadina mechaninį sandariklį. Jei per 5 minutes nuo variklio paleidimo vanduo nepakyla, variklį reikia sustabdyti, iš korpuso išleisti įkaitusį vandenį, pripildyti jį iš naujo ir patikrinti įsiurbimo žarnos jungtis. Dažniausia tokios situacijos priežastis - į įsiurbimo pusę patenkantis oras.

Įsiurbimo žarnos gale privalo būti įsiurbimo koštuvas. Jei dugną dengia smėlio ar dumblo sluoksnis, žarną reikia pakabinti taip, kad koštuvas nesiektų dugno. Siurblys praleidžia iki 9 mm daleles, tačiau smėlis ir kitos kietosios dalelės dilina jo dalis ir trumpina tarnavimo laiką.

Leistina vandens temperatūra - nuo 5 iki 45 °C. Siurblys neskirtas geriamajam vandeniui, benzinui, žibalui, dyzelinui ar alyvoms.

STH-80X galima naudoti tik lauke, gerai vėdinamoje vietoje, kai aplinkos temperatūra yra žemesnė nei 40 °C. Išmetamosios dujos yra nuodingos, todėl patalpoje siurblio naudoti negalima. Jei jis veikia šulinyje ar duobėje, žmogui į ją leistis negalima. Agregatą reikia statyti ant lygaus pagrindo, o ne ant šlaito, ir saugoti nuo lietaus.

Per slėgio žarną negalima važiuoti, o išleidimo pusėje esančios sklendės negalima uždaryti staigiai, nes hidraulinis smūgis gali sugadinti siurblį. Baigus darbą, vandenį reikia išleisti per korpuso išleidimo kamštį. Žemesnėje nei 0 °C temperatūroje užšalęs vanduo gali sugadinti siurblį. Jei agregatas nebus naudojamas ilgiau nei 30 dienų, bake ir karbiuratoriuje negalima palikti benzino.
