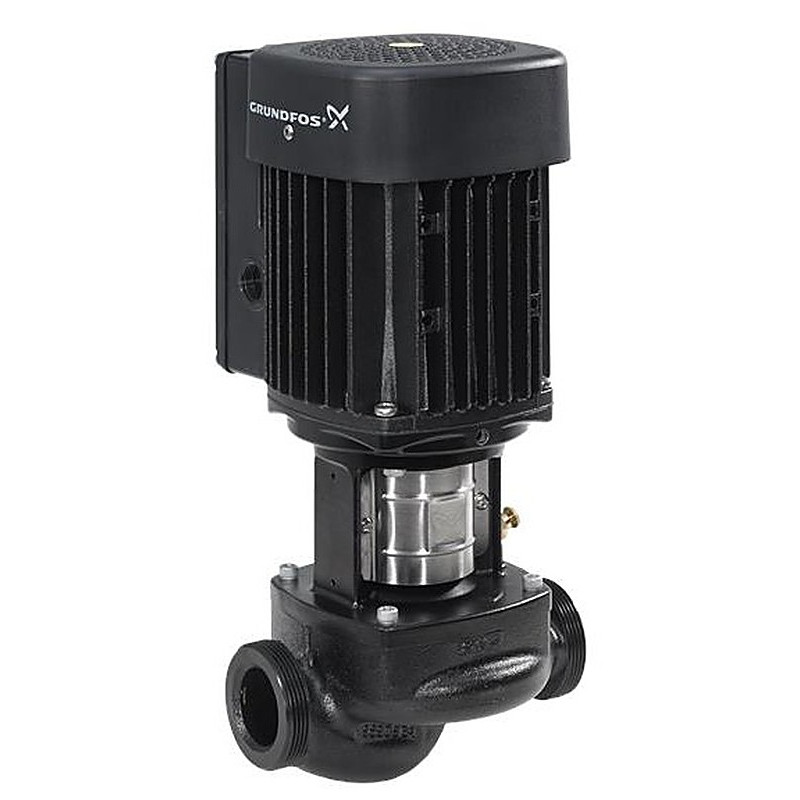

Cirkuliacinis siurblys Grundfos TP 25-90/2
Grundfos TP serijos siurbliai - vienpakopiai in-line spiralinės kameros siurbliai su sauso rotoriaus konstrukcija. Įvadas ir išvadas turi vienodą skersmenį ir yra vienoje tiesėje, todėl siurblį montuojate tiesiai į vamzdyną be papildomo hidraulinio mazgo aplink siurblį. Tokia konstrukcija ypač tinka šildymo, vėsinimo ir oro kondicionavimo sistemoms komerciniuose pastatuose, taip pat centralizuoto šildymo grandinėms.
Praktikoje in-line siurblys padeda išlaikyti tvarkingą vamzdyno geometriją: srautas ateina viena kryptimi, pereina per spiralinę kamerą ir išeina ta pačia ašimi. Tai patogu techninėse patalpose, kur svarbu ne tik našumas, bet ir aiški prieiga prie įrangos. Sauso rotoriaus konstrukcijoje variklis neturi tiesioginio kontakto su siurbiamu skysčiu, o veleno sandariklis atskiria hidraulinę dalį nuo variklio pusės.
TP konstrukcija pritaikyta aptarnavimui iš viršaus. Variklį su galvute ir darbaračiu galima nuimti priežiūrai, paliekant siurblio korpusą vamzdyne. Tai reiškia, kad atliekant aptarnavimą nereikia ardyti viso vamzdyno mazgo. Veleno sandariklis atitinka EN12756, o ventiliatoriumi aušinamas asinchroninis variklis užtikrina stabilų darbą tipinėse šildymo ir vėsinimo sistemų sąlygose.
Renkantis tarp šių dviejų modelių, svarbiausia įvertinti ne tik maksimalų našumą, bet ir tai, kokio slėgio aukščio reikia konkrečiai sistemai. Mažesnis TP25-90/2 labiau tinka mažesnėms sistemoms, kur nereikia didelio srauto. TP80-140/2 skirtas didesnio našumo kontūrams, turi DN80 jungtį ir PN16 DIN flanšus pagal EN1092-2.
- Grundfos TP25-90/2: maks. našumas 12.4 m³/val. arba 207 l/min, maks. kėlimo aukštis 10.5 m, variklio galia 0.37 kW, maitinimas 3x230/400 V.
- Grundfos TP80-140/2: maks. našumas 60 m³/val. arba 1000 l/min, maks. kėlimo aukštis 13.4 m, variklio galia 2.6 kW, maitinimas 3x400 V, DN80.
| Modelis | Maks. našumas | Maks. slėgis | Galia | Jungtys |
|---|
| TP 25-90/2 | 12.4 m³/val. (207 l/min) | 10.5 m | 0.37 kW | srieginės |
| TP 80-140/2 | 60 m³/val. (1000 l/min) | 13.4 m | 2.6 kW | DN80 PN16 flanšai |
Jeigu sistema dirba arti maksimalių siurblio ribų, verta palyginti faktinį kontūro pasipriešinimą su siurblio kreive. Taip išvengsite situacijos, kai siurblys pagal pavadinimą atrodo tinkamas, bet realiame vamzdyne nepasiekia reikalingo darbo taško. TP serija tinka ten, kur reikia aiškaus montavimo į vamzdyną, patogios priežiūros ir sauso rotoriaus konstrukcijos komercinėms inžinerinėms sistemoms.
