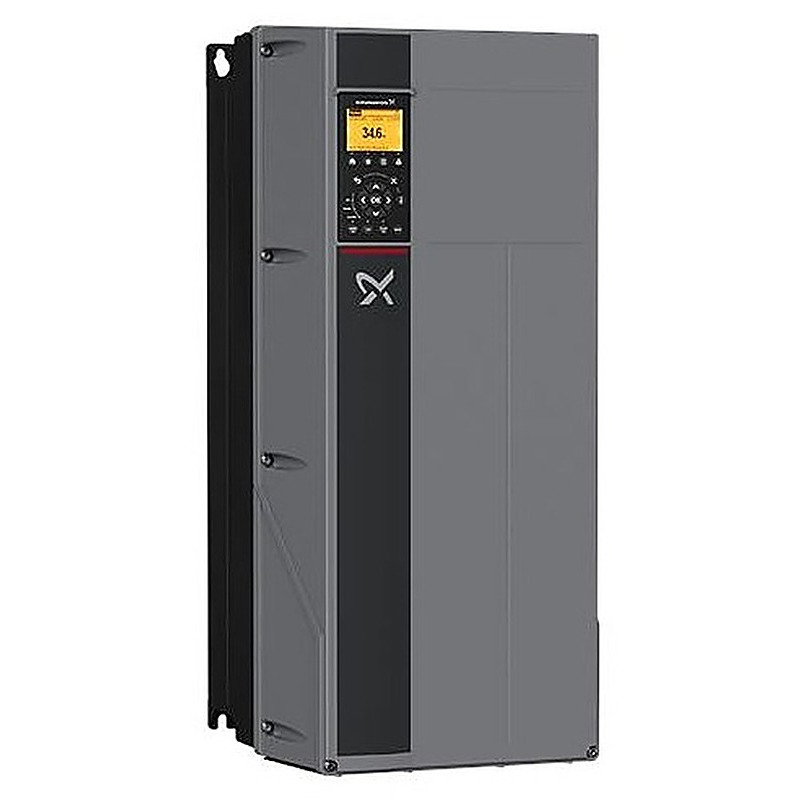

Grundfos CUE 7.5 kW IP55 dažnio keitiklis siurblio apsukoms valdyti
Grundfos CUE - išorinis dažnio keitiklis siurbliui, kai reikia valdyti apsukas, bet nenorite visos sistemos kurti nuo nulio, kaip naudojant bendros paskirties pramoninį keitiklį. CUE turi integruotą PI valdiklį, E siurblių funkcijas ir pažįstamą sąsają. Prijungus slėgio jutiklį, standartinis siurblys gali palaikyti pastovų slėgį keisdamas variklio apsukas.
Kaip CUE 7.5 kW IP55 veikia sistemoje
CUE montuojamas ant sienos techninėje patalpoje, prijungiamas prie siurblio variklio ir prie jutiklio pagal tai, ką norite valdyti. Dažniausias pavyzdys - slėgio jutiklis pastoviam slėgiui palaikyti. Jutiklis perduoda signalą į 0/4-20 mA įėjimą, o integruotas PI valdiklis lygina faktinę reikšmę su užduota reikšme ir keičia siurblio apsukas.
Praktiškai tai reiškia paprastą logiką: vartojimas padidėja - CUE didina apsukas, vartojimas sumažėja - apsukas mažina. Taip siurblys dirba ne tik "įjungta / išjungta" režimu, o pagal realų poreikį. Toks valdymas tinka gręžinio sistemoms, slėgio kėlimui, laistymui, technologiniams mazgams ir kitoms siurblių sistemoms, kur svarbu palaikyti užduotą parametrą.
CUE sąsaja sukurta būtent siurbliams. Paleidimo vedlys veda per siurblio nustatymus, todėl mažiau laiko sugaištama PI derinimui, jutiklio priskyrimui ir baziniams paleidimo veiksmams.
Jungtys ir valdymo galimybės
CUE turi tai, ko paprastai reikia siurblio automatikoje:
- integruotą PI valdiklį pastoviam slėgiui, debitui ar temperatūrai palaikyti;
- 0/4-20 mA įėjimą jutikliui;
- 0-10 V analoginį įėjimą užduoties reikšmei;
- RS-485 GENIbus ryšį;
- 4 skaitmeninius įėjimus, pavyzdžiui, išoriniam paleidimui ir stabdymui;
- 2 signalizavimo reles su C/NO/NC kontaktais;
- integruotą variklio apsaugą;
- galimybę naudoti papildomą I/O plokštę;
- galimybę naudoti dU/dt arba sinusinius filtrus, kai to reikia dėl kabelio ilgio ar sistemos sąlygų.
Kaip pasirinkti CUE 7.5 kW IP55 modelį
CUE parenkamas pagal siurblio variklio galią. Keitiklio galia turi būti lygi variklio galiai arba didesnė.
| Paviršinio siurblio galingumas | Giluminio siurblio galingumas | CUE modelis |
|---|
| iki 1.1 kW | iki 0.75 kW | 1.1 kW |
| iki 1.5 kW | iki 1.1 kW | 1.5 kW |
| iki 2.2 kW | iki 1.5 kW | 2.2 kW |
| iki 3.0 kW | iki 2.2 kW | 3.0 kW |
| iki 4.0 kW | iki 3.0 kW | 4.0 kW |
| iki 5.5 kW | iki 4.0 kW | 5.5 kW |
| iki 7.5 kW | iki 5.5 kW | 7.5 kW |
Maksimalus giluminio siurblio galingumas - 5.5 kW: giluminis (gręžinio) siurblys parenkamas viena galios pakopa mažesnis už keitiklį.
Mūsų siūlomas CUE diapazonas apima 1.1, 1.5, 2.2, 3.0, 4.0, 5.5 ir 7.5 kW modelius. IP55 sieniniai modeliai maitinami iš 3x380-500 V tinklo. Vienfaziam 230 V tinklui tinka IP20 1.1 kW modelis su 1x200-240 V maitinimu.
Montavimo sąlygos, kurias verta įvertinti iš anksto
IP55 korpusas leidžia CUE montuoti ant sienos katilinėje ar techninėje patalpoje. IP55 modeliams aplinkos temperatūra turi būti 0-45 °C, IP20 modeliui - 0-50 °C. Santykinis drėgnis IP55 modeliams - 5-95 %. Keitiklio nemontuokite ten, kur jį kaitins tiesioginė saulė arba kur trūks oro aušinimui užtikrinti.
Variklio kabelio ilgis gali siekti iki 150/300 m, priklausomai nuo įrengimo sprendimo. Kai kabelis ilgas, verta iš anksto numatyti dU/dt arba sinusinį filtrą. Tai ypač svarbu modernizuojant esamą sistemą, kai keitiklis ir siurblys yra skirtingose patalpose arba didesniu atstumu vienas nuo kito.
Taip pat atskirkite dvi apsaugos dalis: CUE turi integruotą variklio elektrinę apsaugą, tačiau šiluminę variklio apsaugą reikia numatyti išoriškai. Jei sistemoje naudojamas PTC jutiklis, jis jungiamas atskirai pagal projekto schemą.
Kada CUE 7.5 kW IP55 yra racionalus pasirinkimas
CUE verta rinktis tada, kai turite standartinį siurblį ir norite jį paversti reguliuojamų apsukų sistema. Jums nereikia keisti viso siurblio vien dėl to, kad sistemoje atsirado pastovaus slėgio, švelnesnio paleidimo ar tikslesnio valdymo poreikis. Pakanka tinkamai parinkti CUE pagal variklio galią, prijungti jutiklį ir sukonfigūruoti darbo režimą.
Efektyvumas siekia 96-97 %, o CUE serija apima modelius iki 250 kW. Siūlomi modeliai turi CE, CULUS ir C-TICK sertifikatus. Pavyzdžiui, 3.0 kW CUE modelio nominali srovė yra 7.2 A, masė - 9.2 kg.
