Drenažinis siurblys Ibo 50-KBFU-2.2 2.2kW 400V 26m 600L/min.

IBO 50-KBFU-2.2 - trifazis dumblo siurblys iškasoms, karjerams ir kasykloms

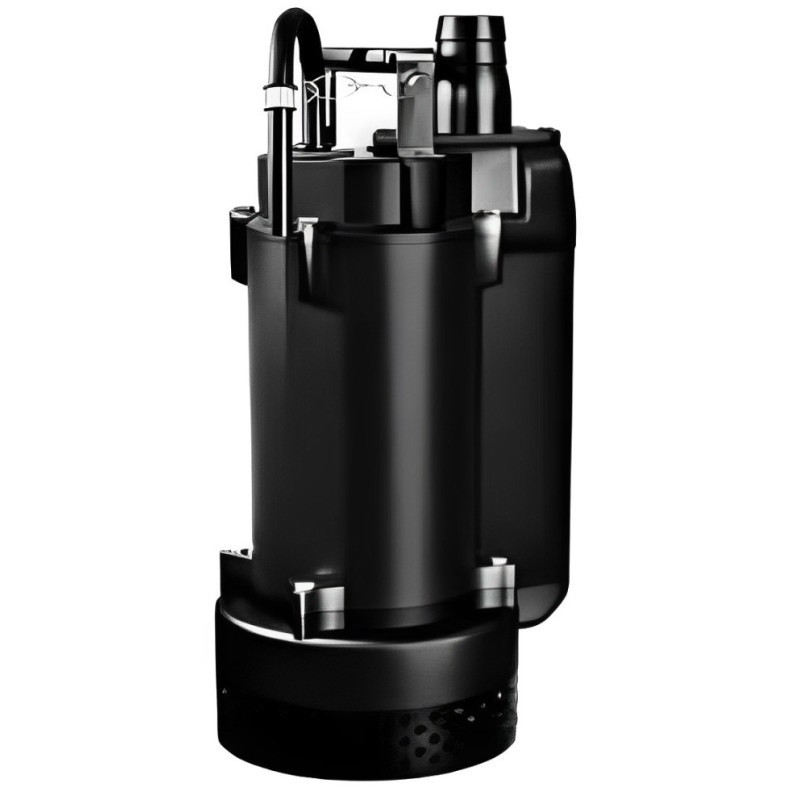

IBO KBFU - panardinamasis drenažinis dumblo siurblys profesionaliems sausinimo darbams 3~400 V tinkle, kai vandenyje yra daug smėlio ar dumblo. Jis skirtas statybų iškasoms ir aikštelėms, užlietoms patalpoms, karjerams ir kasykloms, taip pat lietaus ir paviršiniam vandeniui iš tvenkinių, ežerų bei upių siurbti. Devyni 1.5-7.5 kW modeliai kelia vandenį iki 40 m arba tiekia iki 2200 l/min (132 m³/val.). Variklio aušinimo apvalkalas leidžia siurbliui dirbti ne visiškai panardintam.

Ketaus konstrukcijoje naudojamas vandeniui su smėliu pritaikytas atviras darbaratis, dvigubas mechaninis sandariklis su alyvos kamera ir variklio apvijoje įmontuota šiluminė apsauga. Trifazį siurblį būtina jungti per elektroninį valdymo įrenginį, saugantį nuo perkrovos, fazės dingimo ir trumpojo jungimo: be jo, pagal gamintojo instrukciją, variklis gali perdegti.

Kaip veikia 50-KBFU-2.2 dumblo siurblys

KBFU dirba vertikaliai, pakabintas ant grandinės arba plieninio lyno už rankenos. Vanduo su smėliu ir dumblu siurbiamas atviru ketaus darbaračiu ir išstumiamas per vertikalų srieginį slėginį atvamzdį. Žarna prie jo tvirtinama apkaba arba greitąja jungtimi.

Įprasta taisyklė, kad panardinamasis siurblys turi būti visas apsemtas, KBFU netaikoma: dėl variklio aušinimo apvalkalo nuolatinis S1 režimas leidžiamas, kai vandens lygis siekia bent 135 mm (modeliai iki 2.2 kW), 150 mm (3.7 ir 5.5 kW) arba 190 mm (7.5 kW). Kai vandens lygis nukrinta žemiau 25 cm, siurblio darbą reikia stebėti, o siurbimui pradėjus trūkinėti - siurblį išjungti, nes sausa eiga jį sugadina.

Vien saugiklio ir apvijoje esančios šiluminės apsaugos nepakanka. Gamintojo instrukcijoje nurodyta, kad daugiau kaip 80 % variklių perdegimų sukelia dingusi fazė, dažniausiai perdegus vienam saugikliui. Valdymo įrenginys turi saugoti nuo perkrovos, fazės dingimo ar fazių sukeitimo ir trumpojo jungimo. Jei apsaugai nuo trumpojo jungimo naudojami saugikliai, kartu reikalinga šiluminė relė su fazės dingimo apsauga. Ji nustatoma pagal vardinę variklio srovę ir paliekama rankinio grąžinimo režimu, ne automatinio.

Prieš nuleidžiant siurblį patikrinama sukimosi kryptis: žiūrint į įsiurbimo angą, darbaratis turi suktis prieš laikrodžio rodyklę, kitaip sukeičiami du faziniai laidai. Jei prijungtas siurblys nepasiekia numatytų parametrų, pirmiausia tikrinama fazių seka.

Plūdinio jungiklio nėra. Automatiniam darbui valdymo įrenginį galima papildyti lygio valdymo bloku, kuris įjungia ir išjungia siurblį pagal vandens lygį bei saugo nuo sausos eigos. Variklio sūkiai - 2850 aps./min, izoliacijos klasė F, apsaugos laipsnis IP68, darbo režimas - nuolatinis.

Kaip pasirinkti modelį

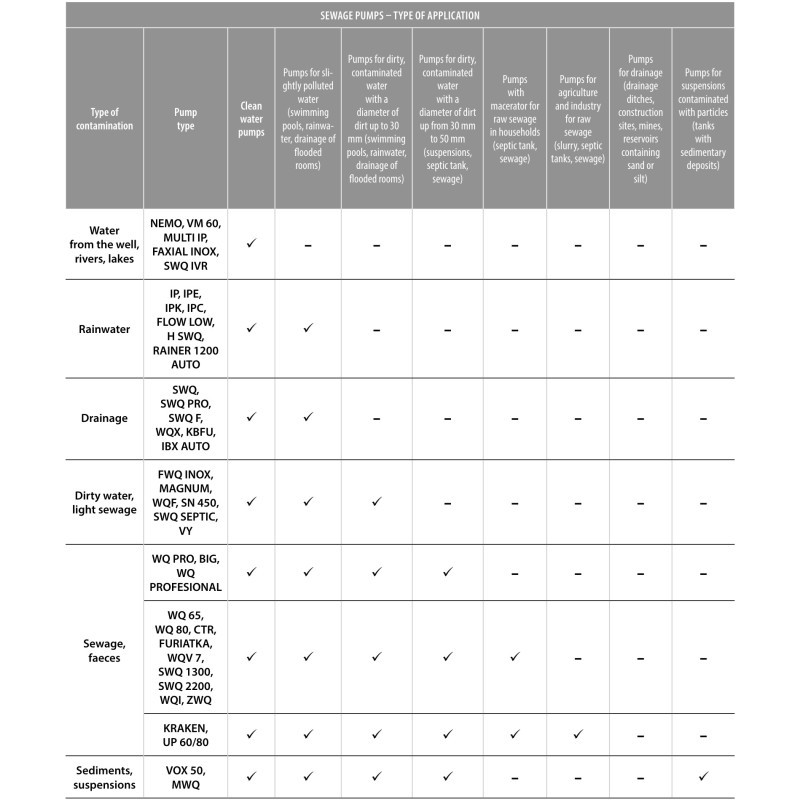

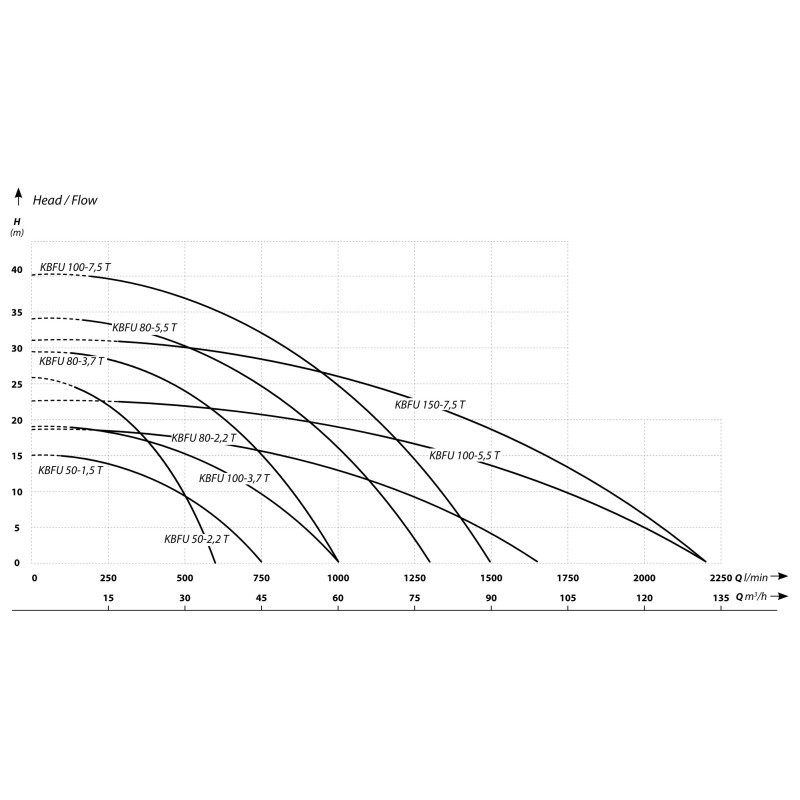

Modelis parenkamas pagal darbo tašką: reikalingą debitą ir bendrą kėlimo aukštį, kurį sudaro vandens pakėlimo aukštis ir žarnos nuostoliai. Didžiausias kėlimo aukštis ir didžiausias debitas yra du kreivės galai: pasiekus didžiausią kėlimo aukštį, debitas lygus nuliui. Todėl lentelėje pateiktas ir orientacinis debitas ties 10 m pagal gamintojo kreivę.

50-KBFU-2.2, 80-KBFU-3.7, 80-KBFU-5.5 ir 100-KBFU-7.5 duoda daugiau kėlimo mažesniu debitu (gili iškasa, ilga žarna, aukštai esanti išleidimo vieta), kiti modeliai - daugiau vandens nedideliu kėlimu.

Kuo žarna ilgesnė ir siauresnė, tuo mažesnis debitas jos gale. Pavyzdžiui, 80-KBFU-2.2, dirbant 5 m gylio iškasoje su 30 m ilgio 3" žarna, kurios vidinis skersmuo yra 76 mm, tiesios žarnos trinties nuostoliai siekia apie 4 m. Orientacinis darbo taškas - apie 770 l/min ties maždaug 9 m (skaičiuojant pagal Hazen-Williams, C = 120).

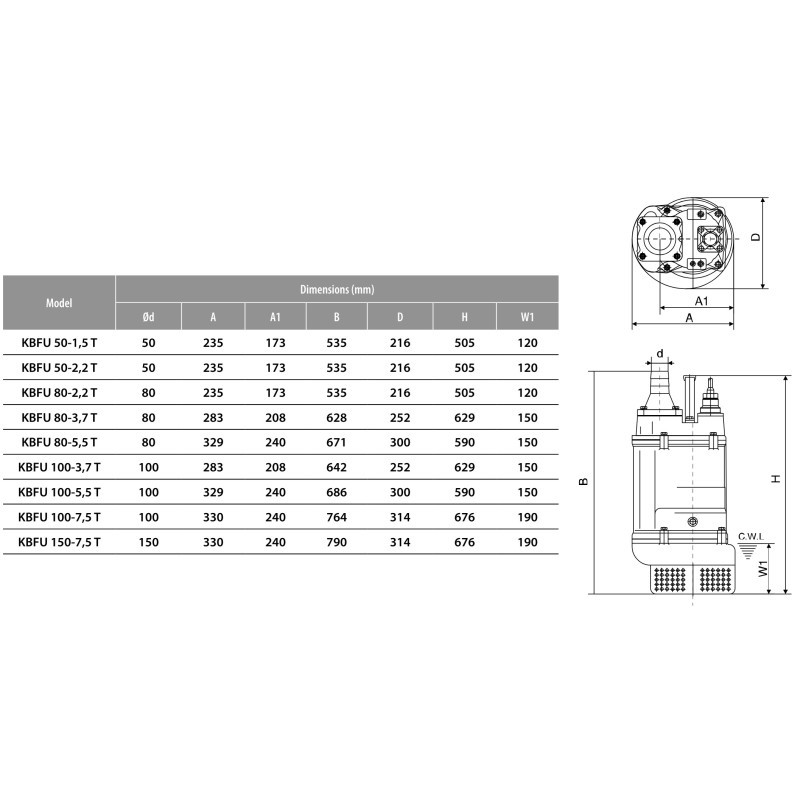

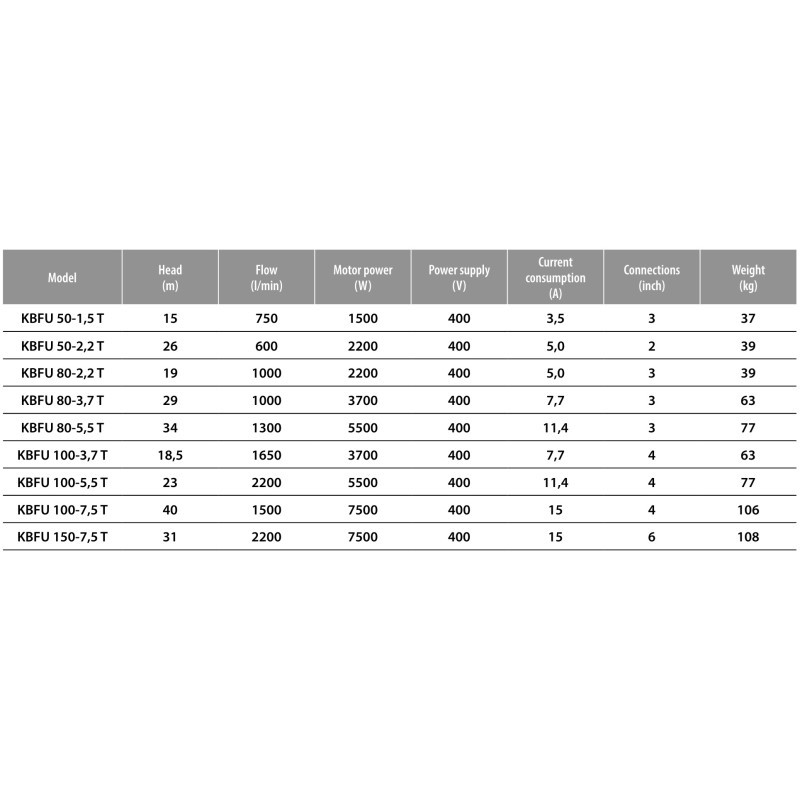

Slėginis atvamzdis - nuo 2" iki 6" pagal modelį (žr. modelio techninius duomenis). Pagal srovę parenkamas maitinimo kabelis: 1.5 kW - 3.5 A, 2.2 kW - 5 A, 3.7 kW - 7.7 A, 5.5 kW - 11.4 A, 7.5 kW - 15 A. Svoris - nuo 37 kg (50-KBFU-1.5) iki 108 kg (150-KBFU-7.5); siurbliai nuleidžiami ir keliami ant grandinės arba plieninio lyno, o 63-108 kg modeliams (3.7-7.5 kW) reikia kėlimo įrangos.

Į ką atkreipti dėmesį

• Valdymo įrenginys privalomas. Su apsauga nuo perkrovos, fazės dingimo ar fazių sukeitimo ir trumpojo jungimo.
• Įtampa 380-420 V. Tiekiama įtampa neturi skirtis nuo vardinės daugiau kaip ±5 %, nes netinkama įtampa perkrauna variklį.
• 30 mA srovės nuotėkio relė. Ji būtina elektros instaliacijoje. Siurbliui dirbant, vandenyje negali būti žmonių ar gyvūnų.
• Temperatūros ribos. Siurbiamas skystis - iki 35 °C, aplinka - nuo 0 iki 40 °C.
• Mažiausias vandens lygis. Nuolatiniam darbui - 135, 150 arba 190 mm pagal galią, žemiau 25 cm - tik stebint; sausa eiga draudžiama.
• Panardinimo gylis paprastai iki 5 m. Giliau instrukcijoje rekomenduojama siurblį naudoti nuolatiniam darbui ir ilgai nelaikyti sustabdyto vandenyje, nes dėl drėgmės gali sumažėti izoliacijos varža.
• Smėlis dilina sandariklį. Siurbiant smėlingą vandenį, mechaninis sandariklis dyla greičiau, todėl jo būklę reikia periodiškai tikrinti.
• Netinkamos terpės. Negalima siurbti ėsdinančių, degių ar sprogių skysčių (pvz., benzino), maisto produktų, sūraus vandens, vandens su alyvomis ir naftos produktais. Vandenyje negali būti ilgų pluoštų. Pagrindinės dalys ketaus, todėl stipriai korozinė terpė netinka.
• Pastatymas. Siurblys statomas vertikaliai, neguldomas ant šono ir neužkasamas dumble. Jei dugno gruntas gali būti įsiurbtas, siurblys statomas į talpą arba apsauginį rėmą, kad nestovėtų tiesiai ant dugno. Siurblys keliamas tik už rankenos, niekada už maitinimo kabelio.
• Po darbo. Siurblį reikia ištraukti ir praplauti švariu vandeniu: tarp darbaračio ir korpuso nusėdęs smėlis ir rūdys yra viena iš priežasčių, kodėl siurblys neįsijungia.

50-KBFU-2.2 medžiagos ir konstrukcija

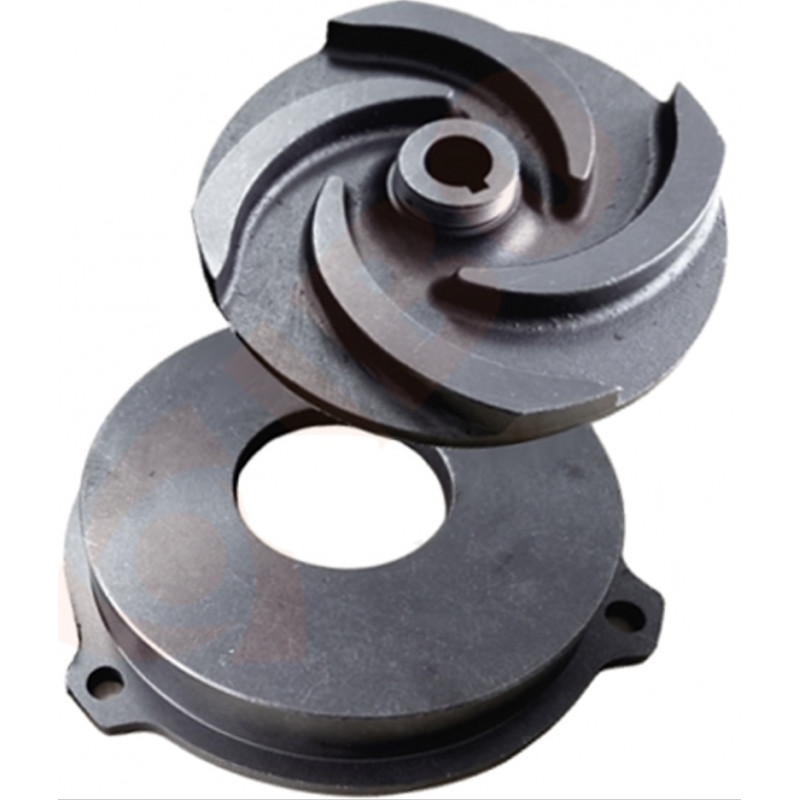

Variklio korpusas pagamintas iš pilkojo ketaus lydinio, siurblio korpusas - iš pilkojo ketaus. Darbaratis - pilkasis ketus su dilimui atspariu sluoksniu / chromo lydinys, velenas - nerūdijantis plienas. Guminės sandariklių dalys pagamintos iš NBR.

Konstrukcijoje naudojami du nepriklausomi mechaniniai sandarikliai. Variklio pusėje esantis sandariklis veikia gamykloje užpildytoje alyvos kameroje su apžiūros anga. 3.7-7.5 kW modeliuose abu sandarikliai yra SiC / SiC. Variklio apvijoje įmontuota šiluminė apsauga.

Kada rinktis 50-KBFU-2.2

Ši serija skirta vandeniui su smėliu ar dumblu 400 V tinkle, kai siurblys turi dirbti ir krentant vandens lygiui. Valdymo įrenginys su fazės dingimo apsauga yra būtina darbo sąlyga, o ne papildomas priedas.

IBO KBFU serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
