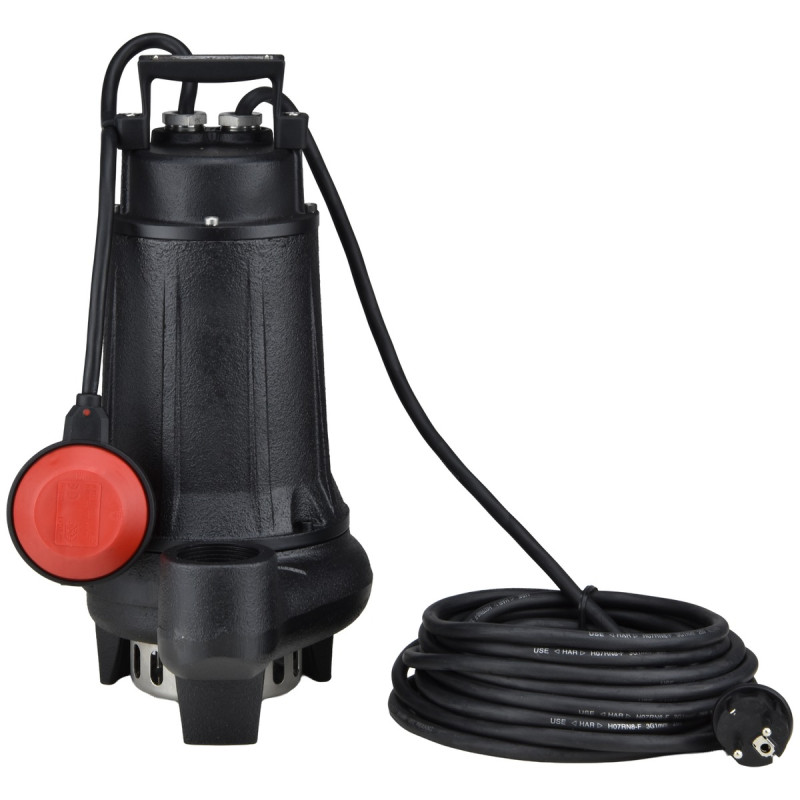

Drenažinis siurblys DRENO BIC EVO 40-2/075 su plūdiniu jungikliu 0.75kW 230V 13.2m 450L/min.

BIC EVO 40-2/075 su plūdiniu jungikliu - drenažinis siurblys su dviguba mechanine sandarinimo pora

DRENO BIC EVO 40-2/075 - ketinis panardinamas siurblys su dvikanaliu darbaračiu švariam ir lengvai užterštam vandeniui: lietaus, paviršiniam ir gruntiniam vandeniui iš šulinių, duobių ir tvenkinių išsiurbti, namų ir pramonės objektų drenažui. 0.75 kW variklis jungiamas į 1~230 V lizdą Schuko kištuku, o plūdinis jungiklis siurblį įjungia ir išjungia pagal vandens lygį. Esant 7.2 m³/val. debitui, siurblys kelia 10.2 m, didžiausias debitas - apie 27 m³/val. (450 l/min).

EVO - gamintojo BIC serijos versija su dviguba mechanine sandarinimo pora alyvos kameroje. Įsiurbimo filtras praleidžia daleles iki 20x10 mm, išvadas - vertikalus, su G 1½" sriegiu.

Kaip veikia BIC EVO 40-2/075 su plūdiniu jungikliu

• Siurblys dirba panardintas, variklį aušina aplinkinis skystis. Vanduo įtraukiamas pro nerūdijančiojo plieno AISI 304 įsiurbimo filtrą ir dvikanaliu ketaus darbaračiu išstumiamas į vertikalų G 1½" išvadą, prie kurio prisukama žarnos jungtis arba vamzdis. 2 polių variklis (P1 0.9 kW, P2 0.75 kW, 4.6 A) sukasi 2850 aps./min, apsaugos laipsnis - IP68, izoliacijos klasė - F.
• Sandarinimas: dvi mechaninės sandarinimo poros, sumontuotos nugara į nugarą alyvos kameroje. Variklio pusėje - anglies ir keramikos pora (CA/CE/Viton), darbaračio pusėje - silicio karbido pora (SiC/SiC/Viton). Alyvos kamerą galima apžiūrėti ir patikrinti alyvos lygį.
• Plūdinis jungiklis ant kabelio įjungia siurblį, kai vanduo pakelia plūdę, ir išjungia, kai ji nusileidžia. Šulinyje plūdei reikia vietos laisvai kilti ir leistis.
• Šiluminė apsauga įmontuota variklio apvijoje: bimetalinis jungiklis atjungia maitinimą ties 130 °C ir, varikliui atvėsus iki 75 °C, vėl jį įjungia - siurblys pasileidžia pats.

Kaip pasirinkti BIC EVO 40-2/075 su plūdiniu jungikliu pagal darbo tašką

Tinkamumas tikrinamas pagal darbo tašką - reikiamą debitą esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir nuostoliai žarnoje ar vamzdyje. Didžiausias kėlimo aukštis, apie 13.2 m, pasiekiamas tik be srauto. Lentelėje - gamintojo lentelės taškai.

Pavyzdys: lygių skirtumas 4 m, slėginė žarna 20 m, jos vidinis skersmuo 38 mm. Skaičiuojant tik tiesios žarnos trintį pagal Hazen-Williams formulę (C = 120), BIC EVO 40-2/075 tiekia apie 175 l/min (10.5 m³/val.), o bendras kėlimo aukštis - apie 8.7 m: žarnoje prarandama apie 4.7 m. Platesnė žarna arba trumpesnė linija debitą padidina.

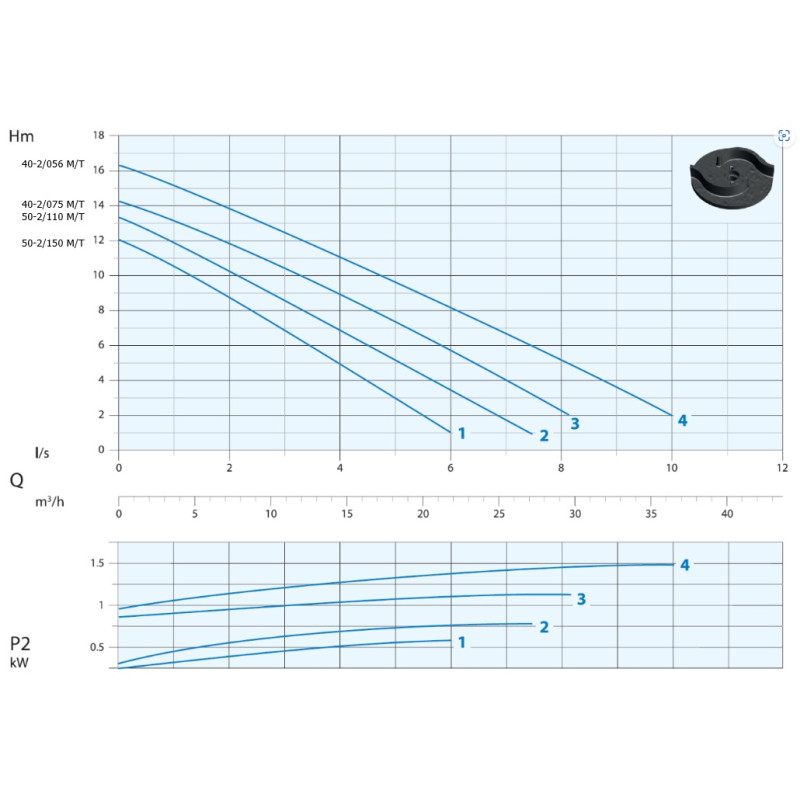

Siurblys tinka, kai reikiamas darbo taškas yra po šia kreive: nuo 12 m ties 3.6 m³/val. iki 3.5 m ties 21.6 m³/val. Didesniam kėlimo aukščiui ar didesnėms nei 20x10 mm dalelėms jis netinka.

Į ką atkreipti dėmesį montuojant BIC EVO 40-2/075 su plūdiniu jungikliu

• Skystis. Iki 40 °C, kai siurblys visiškai panardintas; pH nuo 6 iki 10; tankis mažesnis kaip 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m. Sprogioje aplinkoje ir degiems skysčiams siurblio naudoti negalima.
• Šulinys. Siurblio aukštis - 385 mm. Šulinyje turi tilpti siurblys ir likti vietos laisvai judėti plūdei.
• Pastatymas. Įsiurbimo anga - žemiausioje šulinio vietoje. Siurblys statomas ant tvirto pagrindo arba pakabinamas, kad neįklimptų į dumblą. Elektros įranga už šulinio saugoma nuo oro sąlygų ir iš šulinio kylančių dujų.
• Atbulinis vožtuvas. Gamintojas rekomenduoja slėginėje linijoje įrengti atbulinį rutulinį vožtuvą, kad sustojus siurbliui vanduo negrįžtų į šulinį.
• Elektra. 230 V ±5 %, 50 Hz. Atvėsus šiluminė apsauga siurblį paleidžia pati, todėl prieš darbus jį reikia atjungti nuo tinklo.
• Kėlimas ir priežiūra. Siurblys keliamas už rankenos, ne už kabelio. Po darbo su kietosiomis dalelėmis jis kelias minutes paleidžiamas švariame vandenyje. Užšalęs darbaratis atšildomas panardinus siurblį į vandenį, ne kaitinant.

BIC EVO 40-2/075 su plūdiniu jungikliu: medžiagos

Variklio dangtis ir korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20, velenas - iš nerūdijančiojo plieno AISI 420, įsiurbimo filtras - iš AISI 304. Kabelis - H07RN8F, 10 m, su Schuko kištuku. Gamintojas - DRENO POMPE, Monselice, Italija.

DRENO BIC EVO 40-2/075 M/G dokumentai

• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO BIC EVO serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
