Drenažinis siurblys DRENO Kappa K040.2.50 0.4kW 230V 240L/min.

Kappa K040.2.50 - drenažinis siurblys statybvietėms ir vandeniui su smėliu

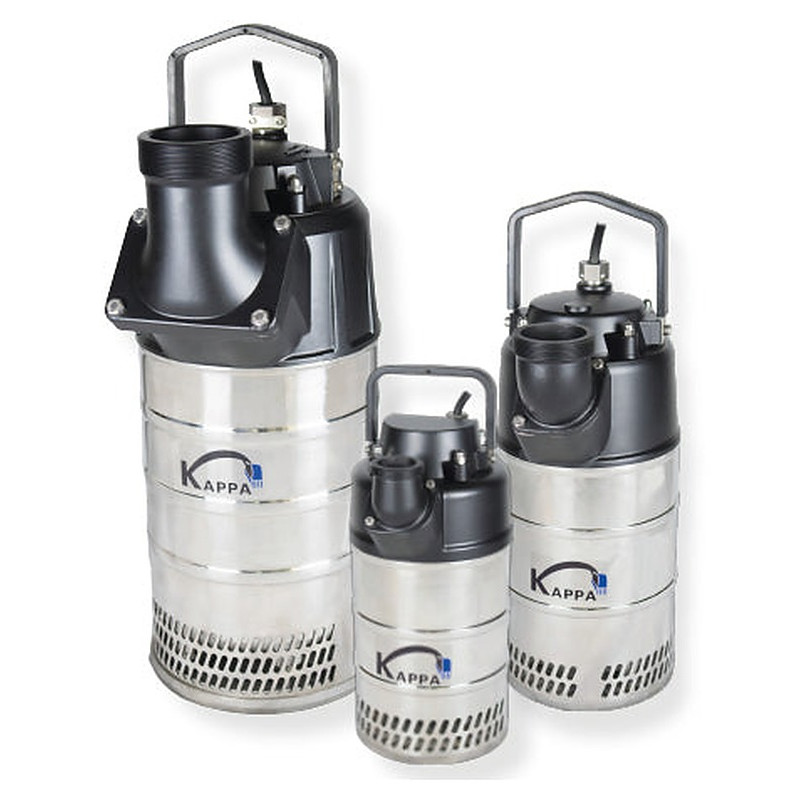

DRENO Kappa - panardinami drenažiniai siurbliai sunkioms sąlygoms: statybviečių, iškasų, tunelių, kasyklų ir užlietų pamatų sausinimui. Jie siurbia vandenį su abrazyviomis smėlio ir molio dalelėmis, drožlėmis bei kitomis dilinančiomis priemaišomis. Vanduo patenka pro sietelį su 8x22 mm angomis. Čia aprašyti modeliai - nuo 0.40 kW (1~230 V) iki 9.2 kW (3~400 V), o kėlimo aukštis be srauto pagal gamintojo kreives - nuo apie 11 m (K040.2.50) iki apie 42 m (K920.2.100 N).

Kappa K040.2.50 (gamintojo kodas K040.2.50 N): 1~230 V, be plūdinio jungiklio, variklis 0.40 kW, vardinė srovė 3 A; hidraulika N (vidutinė); išvadas - 2"; kėlimo aukštis gamintojo lentelėje nenurodytas, pagal kreivę be srauto - apie 11 m, ties 4 m tiekia apie 11.5 m³/val., didžiausias debitas apie 14 m³/val. (240 l/min); kabelis H07RN-F 3x1, 10 m, su Schuko kištuku; svoris be kabelio 18.6 kg.

Raidė modelio pabaigoje rodo hidrauliką: N - vidutinė, H - didesniam kėlimo aukščiui. K040.2.50 ir K075.2.50 gaminami tik su N, K120.2.50 - tik su H hidraulika.

Kaip veikia Kappa K040.2.50 siurblys

• 2 polių 50 Hz asinchroninis variklis sukasi 2900 aps./min, apsaugos laipsnis - IP68, izoliacijos klasė - F (155 °C).
• Nerūdijančiojo plieno variklio aušinimo apvalkalas su atvira grandine nuveda šilumą ir leidžia siurbliui dirbti ir iš dalies panardintam.
• Sandarinimas: viršutinė mechaninė sandarinimo pora - anglis ir keramika (CA/CE/Viton), apatinė - silicio karbidas (SiC/SiC/Viton); alyvos kamerą galima apžiūrėti.
• Atsparumas dilimui: nuo K120 darbaratis - iš grūdinto plieno HRC 55-60, aliuminio hidraulinės dalys padengtos NBR guma, o difuzoriaus padėtį galima reguliuoti, kad būtų kompensuotas susidėvėjimas ir išlaikytas našumas. Nuo K120 taip pat yra 90° pasukamas išvadas ir nerūdijančiojo plieno kabelio įvorė su apsauga nuo ištraukimo.
• Visuose modeliuose įmontuota variklio apsauga. Perkaitęs, pavyzdžiui, ilgai dirbdamas be vandens, siurblys sustoja, o varikliui atvėsus vėl pasileidžia pats. Šiluminę apsaugą taip pat galima prijungti prie valdymo skydo apsaugos įtaiso.
• K120.2.50 versija su plūdiniu jungikliu įsijungia ir išsijungia pagal vandens lygį. K040.2.50, K075.2.50, K220.2.80 H, K220.2.80 N ir K920.2.100 N plūdinio jungiklio neturi: juos įjungia ir išjungia operatorius arba išorinis lygio reguliatorius (gamintojo priedas).
• Vienfaziai modeliai turi Schuko kištuką, trifaziai - laisvus kabelio galus.

Kaip pasirinkti Kappa K040.2.50 pagal darbo tašką

Modelis renkamas pagal darbo tašką ir turimą maitinimą. Darbo taškas - reikiamas debitas esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir slėginės žarnos nuostoliai. Lentelės skaičiai nuskaityti nuo gamintojo kreivių, todėl apytiksliai.

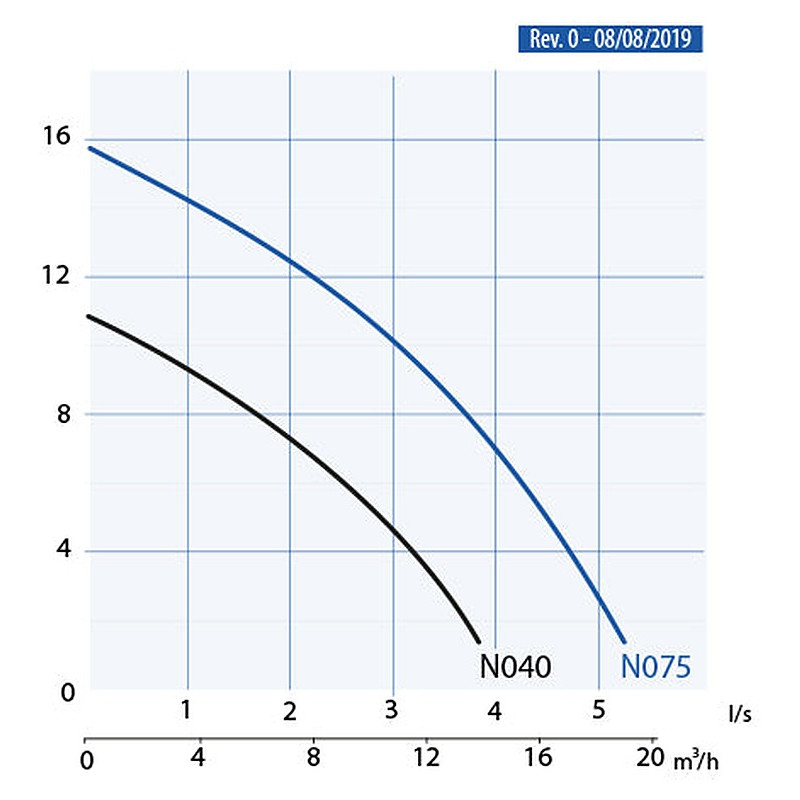

• Darbo taškai pagal kreives. K040.2.50 ties 4 m tiekia apie 11.5 m³/val., K075.2.50 ties 8 m - apie 13 m³/val., K120.2.50 ties 10 m - apie 16 m³/val., K920.2.100 N ties 20 m - apie 88 m³/val., ties 30 m - apie 55 m³/val.
• H ar N hidraulika. Tos pačios 2.2 kW galios K220.2.80 H ties 10 m tiekia apie 35 m³/val., K220.2.80 N - apie 50 m³/val. Kreivės susikerta ties maždaug 16 m: aukščiau naudinga tik H, nes N be srauto pasiekia tik apie 18 m, o žemiau daugiau vandens tiekia N.
• Pavyzdys. Iš iškasos vanduo keliamas 6 m, slėginė žarna 50 m, jos vidinis skersmuo 75 mm. Skaičiuojant tik tiesios žarnos trintį pagal Hazen-Williams formulę (C = 120) ir gamintojo kreives, K220.2.80 N tiekia apie 42 m³/val. (bendras kėlimo aukštis apie 12 m), K220.2.80 H - apie 35 m³/val. (apie 10 m). Kai lygių skirtumas 12 m, abu tiekia apie 25-27 m³/val.; dar didesniam kėlimui renkama H hidraulika.

Į ką atkreipti dėmesį naudojant Kappa K040.2.50

• Skystis. Iki 40 °C, tankis iki 1100 kg/m³, pH nuo 5 iki 8; didžiausias panardinimo gylis - 20 m. Siurblys netinka degiems skysčiams, jo negalima naudoti gaisro ar sprogimo pavojaus vietose.
• Pastatymas. Įsiurbimas turi likti laisvas: siurblys statomas ant tvirto pagrindo arba pakabinamas už rankenos virš dugno, kad neįklimptų į gruntą ir neapvirstų; iškasa turi būti pakankamai didelė siurblio dydžiui. Slėginė žarna neturi būti suspausta ar susiaurėjusi.
• Elektra. Kištukas arba valdymo įtaisas - virš vandens, visa instaliacija įžeminta. Tinkle naudojami lėtaveikiai saugikliai: K040.2.50, K075.2.50 ir K120.2.50 (1~230 V) - 10 A, K220.2.80 (3~400 V) - 10 A, K920.2.100 N (3~400 V) - 35 A. 400 V siurblys dirba esant 380-415 V įtampai; ilginant kabelį įvertinamas įtampos kritimas.
• Žmonių sauga. Kai žmonės gali liesti siurblį arba būti šalia jo, pavyzdžiui, statybvietėje ar žemės ūkio iškasoje, būtinas ne tik įžeminimas, bet ir nuotėkio relė. Prie prieplaukų, krantų ar fontanų tarp siurblio ir vandenyje esančių žmonių turi būti išlaikytas bent 20 m atstumas. Baseinuose šių siurblių montuoti negalima.
• Sukimosi kryptis (3~400 V). Tikrinama prieš paleidimą: paleidžiamas siurblys, žiūrint iš viršaus, turi pasisukti prieš laikrodžio rodyklę, jei ne - sukeičiamos dvi fazės. Paleidimo trūktelėjimas stiprus, todėl tikrinamo siurblio negalima laikyti už rankenos: jis turi stabiliai stovėti.
• Saugus darbas. Prieš bet kokius darbus siurblys atjungiamas nuo tinklo, nes atvėsęs jis gali pasileisti pats. Siurblys keliamas tik už rankenos, ne už kabelio ar žarnos.

Kappa K040.2.50 medžiagos, svoris ir matmenys

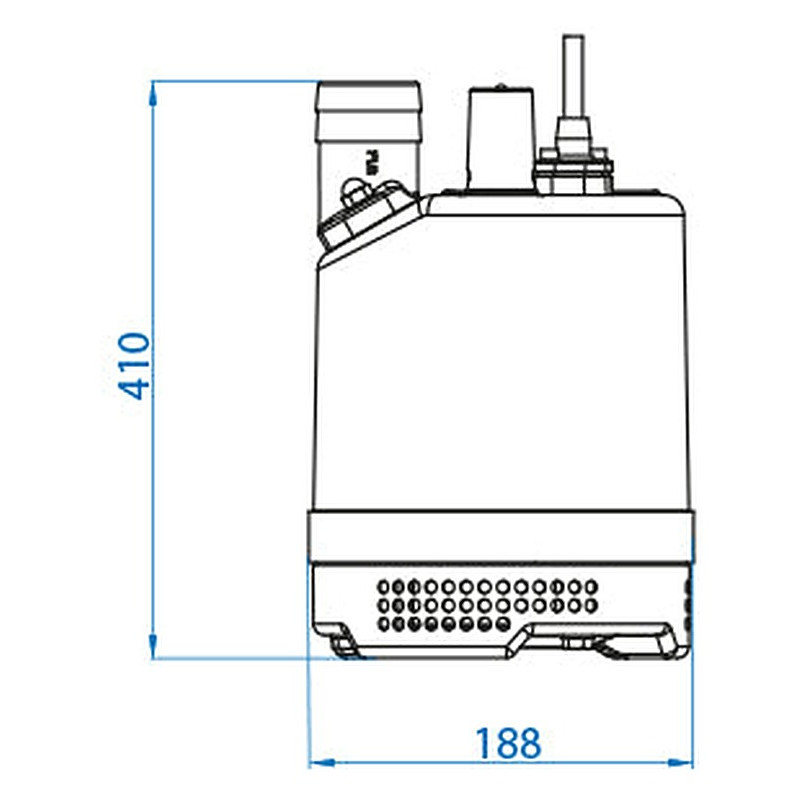

Nuo K120 liejiniai - aliuminio lydinys, darbaratis - grūdintas plienas HRC 55-60, hidraulinės dalys - aliuminis su NBR guminiu dengimu. K075.2.50 liejiniai ir darbaratis - ketus. Aušinimo apvalkalas, velenas ir varžtai - nerūdijantysis plienas, dažymas - kataforezinis, rankena - nerūdijantysis plienas su gumine danga. Svoris be kabelio: K040.2.50 - 18.6 kg, K075.2.50 - 20 kg, K120.2.50 - 19 kg, K220.2.80 H ir K220.2.80 N - po 34 kg, K920.2.100 N - 70 kg. Siurblio aukštis: K040.2.50 ir K075.2.50 - 410 mm, K120.2.50 - 478 mm, K220.2.80 H ir K220.2.80 N - 626 mm, K920.2.100 N - 766 mm. H07RN-F kabelis: K040.2.50 ir K075.2.50 - 3x1, 10 m; K120.2.50 - 3x1.5, 20 m; K220.2.80 H ir K220.2.80 N - 4x1.5, 20 m; K920.2.100 N - 4x4, 20 m. Gamintojas - DRENO POMPE, Monselice, Italija.

DRENO Kappa K040.2.50 M dokumentai

• Techninė kortelė (PDF, PL / EN, 2.5 MB)
• Techninė kortelė (PDF, IT / EN, 4.2 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 7.1 MB)
• Atitikties deklaracija (PDF, IT / EN, 0.2 MB)

DRENO Kappa serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
