Drenažinis siurblys DRENO AT-EX 50/2/110 C.225 1.1kW 400V 15m 510L/min.

DRENO AT-EX 50/2/110 C.225 - ATEX panardinamas siurblys potencialiai sprogiai aplinkai

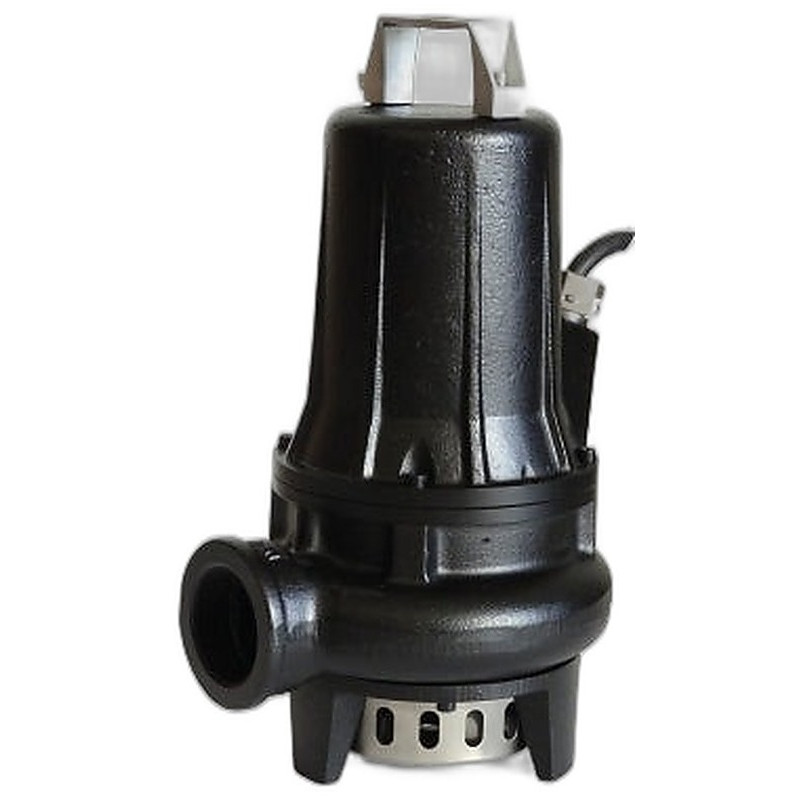

DRENO AT-EX 50/2/110 C.225 - ketinis 1.1 kW, 3~400 V panardinamas siurblys su ATEX sertifikatu EPT 17 ATEX 2701 X. Jis skirtas švariam ir lengvai užterštam vandeniui siurbti vietose, kur aplinka dėl dujų gali būti sprogi. Gamintojas nurodo lietaus, paviršinio ir gruntinio vandens siurbimą bei lengvų nuotekų drenažą buityje, dirbtuvėse ir pramonėje. Dvikanalio darbaračio pratekėjimo anga - 20 × 10 mm, slėginis atvamzdis - srieginis G 2". Siurblys kelia 14.5 m ties 1.8 m³/val. ir 3 m ties 28.8 m³/val.

ATEX žymėjimas pagal gamintojo kortelę ir instrukciją: II 2G Ex db IIB T4 Gb, Ex h IIB T4 Gb, 0 °C ≤ Ta ≤ 40 °C, notifikuotoji įstaiga 0477. Pagal gamintojo instrukciją II - įranga dujų sprogioms aplinkoms (ne kasykloms), 2G - 2 kategorija, dujos; Ex db - nesprogusis apvalkalas, Ex h - neelektrinės (mechaninės) dalies apsauga, abu tinka IIB ir IIA grupių dujoms; T4 - didžiausia paviršiaus temperatūra 135 °C; Gb - apsaugos lygis, tinkamas 1 zonai. Gamintojo instrukcijoje nurodyta, kad siurblį galima montuoti 1 zonoje.

Pavadinimas pagal gamintojo kortelę: T - trifazis variklis, EX - ATEX sertifikatas, 50 - atvamzdžio dydis, 2 - variklio polių skaičius, 110 - statoriaus dydis, C.225 - darbo kreivės numeris. Gamintojas - DRENO POMPE, Italija.

Kaip veikia DRENO AT-EX 50/2/110 C.225

Siurblys dirba vertikaliai, panardintas, o variklį aušina siurbiamas skystis. Pagal sertifikatą siurblys turi dirbti tik visiškai apsemtas 0-40 °C skystyje; gamintojo instrukcijoje mažiausias skysčio lygis - 0.1 m virš siurblio korpuso.

Dvikanalio ketaus darbaračio pratekėjimo anga - 20 × 10 mm, todėl skersai dalelės negali būti didesnės kaip 10 mm. Abu sandarikliai tepami alyvos kameroje: viršutinis - lūpinis, apatinis - mechaninis, iš silicio karbido su Viton.

2 polių variklis sukasi 2850 aps./min; P1 - 1.5 kW, P2 - 1.1 kW, vardinė srovė - 3.3 A, izoliacijos klasė F (155 °C), apsaugos laipsnis IP68. Apvijoje įmontuoti šiluminiai jutikliai T1-T2 jungiami prie valdymo skydo kontaktoriaus: jie atsidaro ties 130 °C ir užsidaro, kai apvija atvėsta iki 75 °C.

Kabelis - ATEX NSSHÖU-J 4x1.5+2x0.50, 10 m, laisvais galais. Siurblys neturi savo plūdinio jungiklio, todėl pagal skysčio lygį pats neįsijungia ir neišsijungia. Sertifikatas reikalauja, kad jis visada būtų montuojamas su lygio kontrolės įtaisu, kuris nutraukia maitinimą, kai skysčio lygis nukrenta žemiau leistino. Gamintojas reikalauja automatinio valdymo su plūdiniu jungikliu; ATEX plūdinis jungiklis jungiamas tik per aktyvų savisaugės grandinės barjerą, naudojami tik gamintojo leidžiami ATEX komponentai.

Kaip pasirinkti DRENO AT-EX 50/2/110 C.225 pagal darbo tašką

Siurblys tinka, kai darbo taškas - reikiamas debitas esant bendram kėlimo aukščiui - patenka į gamintojo lentelės sritį: nuo 14.5 m ties 1.8 m³/val. iki 3 m ties 28.8 m³/val. Bendrą kėlimo aukštį sudaro lygių skirtumas ir slėginės linijos nuostoliai.

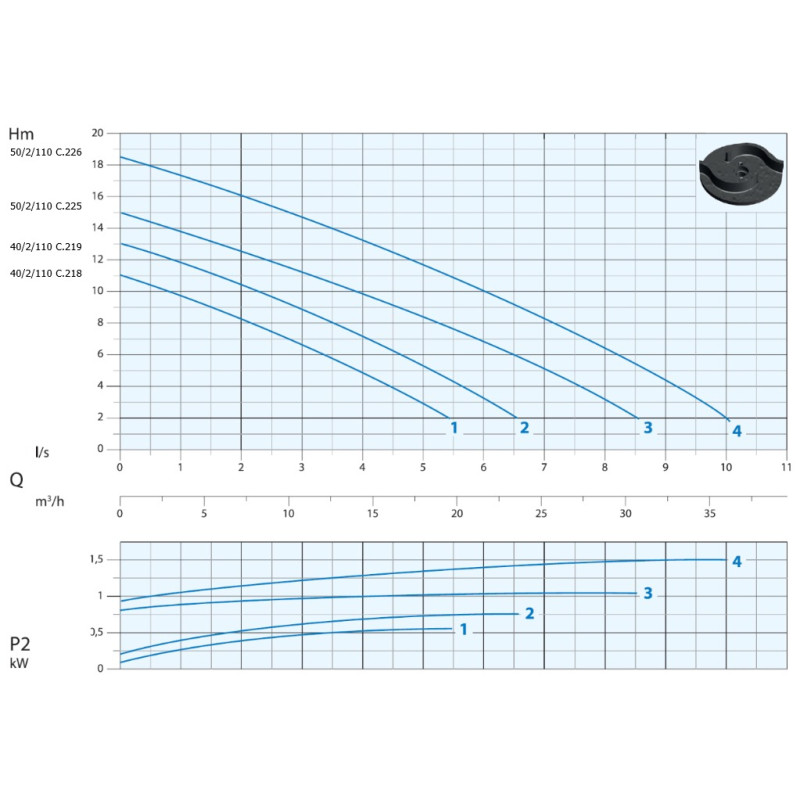

Kėlimo aukštis be srauto pagal gamintojo kreivę - apie 15 m. Gamintojas pataria jungti siurblį 2" vamzdžiu. Siurblys netinka nuotekoms su dalelėmis, kurios nepraeina pro 20 × 10 mm angą, ir jokiems degiems skysčiams.

Į ką atkreipti dėmesį montuojant DRENO AT-EX 50/2/110 C.225

• Sertifikato sąlygos. Maitinimo įtampa nuo vardinės gali nukrypti ne daugiau kaip ±5 %. Siurblys dirba tik visiškai apsemtas 0-40 °C skystyje, o atskiras apsaugos įtaisas neleidžia jam veikti ne visiškai apsemtam. Nesprogiojo apvalkalo jungčių remontuoti negalima; varžtai - stiprumo klasės A2-70.
• Kabelis. Ant kabelio įvorės turi būti papildomas kabelio prilaikymo spaustukas, kad tempimo jėga nepasiektų gnybtų. Jis tikrinamas, ar nesusidėvėjęs, keičiamas per gamintoją ir užveržiamas 1 Nm momentu. Kabelio įvorę atsukti gali tik gamintojo specialistas, kitaip siurblys netenka ATEX savybių.
• Įžeminimas. Ant korpuso yra potencialų išlyginimo varžtas: pagal EN 60079-14 prie jo jungiamas geltonai žalias ne mažesnio kaip 4 mm² skerspjūvio laidas su žiediniu antgaliu.
• Valdymas ir apsaugos. Išjungimo įtaisas nutraukia maitinimą perkaitus apvijai ir kai įsiurbimo anga nėra po skysčiu. Šis įtaisas savaime neįsijungia: siurblys vėl paleidžiamas rankiniu būdu, patikrinus plūdinį jungiklį. Ne daugiau kaip 15 tolygiai paskirstytų paleidimų per valandą.
• Skystis. pH - nuo 6 iki 10, tankis - mažesnis nei 1.1 kg/dm³. Degių skysčių, pavyzdžiui, benzino, siurbti negalima. Sausa eiga ar darbas be apkrovos draudžiami: gamintojas nurodo sprogimo pavojų.
• Panardinimas. Didžiausias panardinimo gylis - 20 m.
• Sukimosi kryptis. Tikrinama po kiekvieno naujo prijungimo, dingus fazei ar įtampai: žiūrint iš įsiurbimo pusės, darbaratis turi suktis prieš laikrodžio rodyklę.
• Montavimas. Įsiurbimo anga turi būti žemiausiame talpos taške, o siurblys statomas ant pagrindo, kad neįklimptų dumble. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas, elektros įranga už šulinio saugoma nuo oro sąlygų. Siurblys keliamas tik už rankenos, niekada už kabelio.

DRENO AT-EX 50/2/110 C.225 montavimas ir medžiagos

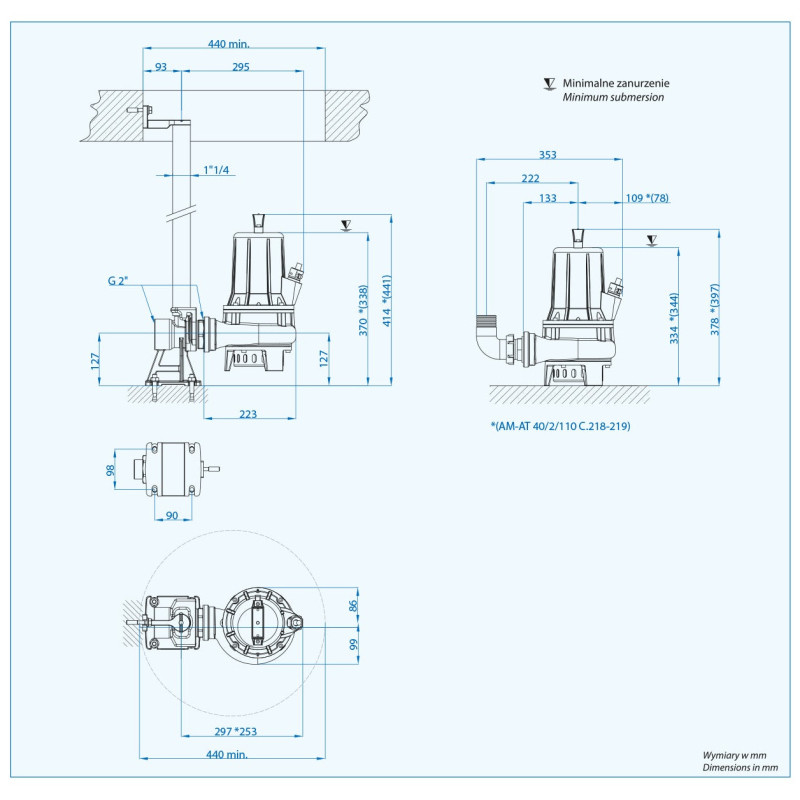

Stacionariai siurblys statomas ant automatinio sujungimo pagrindo EASY 3.1 arba EASY 3.2, kilnojamai jungiamas per srieginį 2" žarnos antgalį. Tai pasirenkami priedai. Gamintojo brėžinyje anga perdangoje - ne mažesnė kaip 440 mm. Siurblio svoris - 25 kg.

Variklio korpusas, tarpinis flanšas, siurblio korpusas ir darbaratis pagaminti iš ketaus, velenas - iš nerūdijančiojo plieno AISI 420, varžtai, veržlės, kabelio įvorė ir rankena - iš nerūdijančiojo plieno AISI 304. O žiedai - iš NBR, vienos eilės radialiniai guoliai sutepti gamykloje. Triukšmo lygis - ne daugiau kaip 70 dB(A).

DRENO AT-EX 50/2/110 C.225 dokumentai

• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)
• ATEX sertifikatas (PDF, EN, 3 MB)

DRENO AM-EX / AT-EX 50 serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
