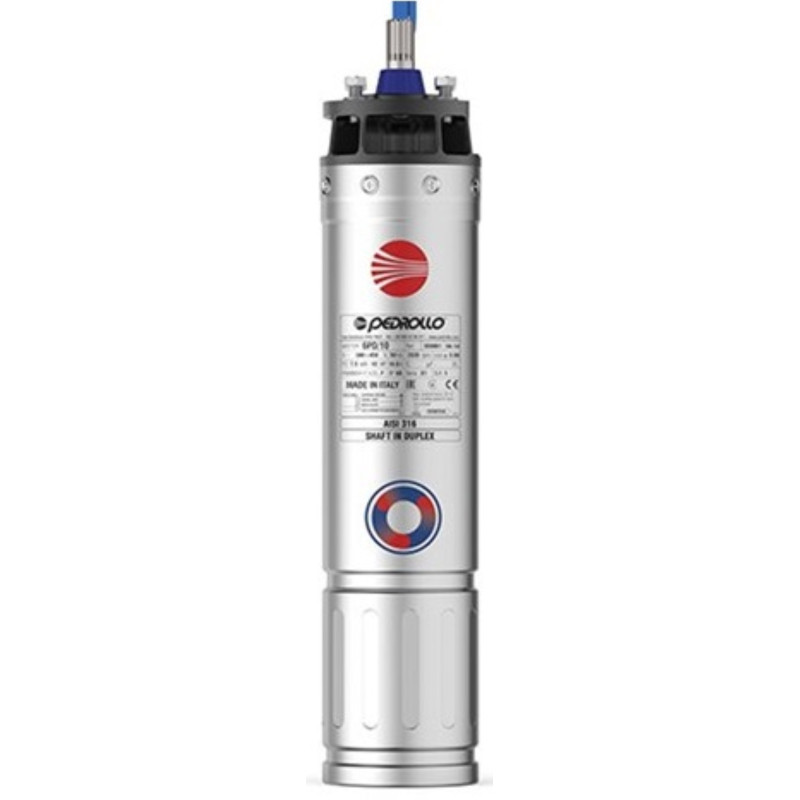

Giluminio vandens siurblio variklis Pedrollo 6PD/50 400V 37kW

Pedrollo 6PD/50 yra 6 colių (Ø 144 mm) trifazis 400 V, 37 kW panardinamas variklis giluminiams siurbliams. Juo komplektuojamas 6 colių giluminis siurblys gręžiniui, drėkinimui, pramonei ar slėgio kėlimui arba keičiamas sudegęs ar nusidėvėjęs variklis, kai hidraulinė dalis dar tinkama. Jungimo matmenys atitinka NEMA standartą, todėl variklis jungiamas prie 6 colių hidraulinių dalių su NEMA jungtimi.

Variklis pervyniojamas ir dirba alyvos vonioje: jis užpildytas netoksiška, maistui tinkama alyva. Gaubtas pagamintas iš nerūdijančio plieno AISI 316, velenas - iš DUPLEX nerūdijančio plieno, kurio mechaninis stiprumas apie du kartus didesnis nei AISI 304 / 316L plieno. Izoliacijos klasė F, apsaugos klasė IP 68, darbo režimas nuolatinis S1.

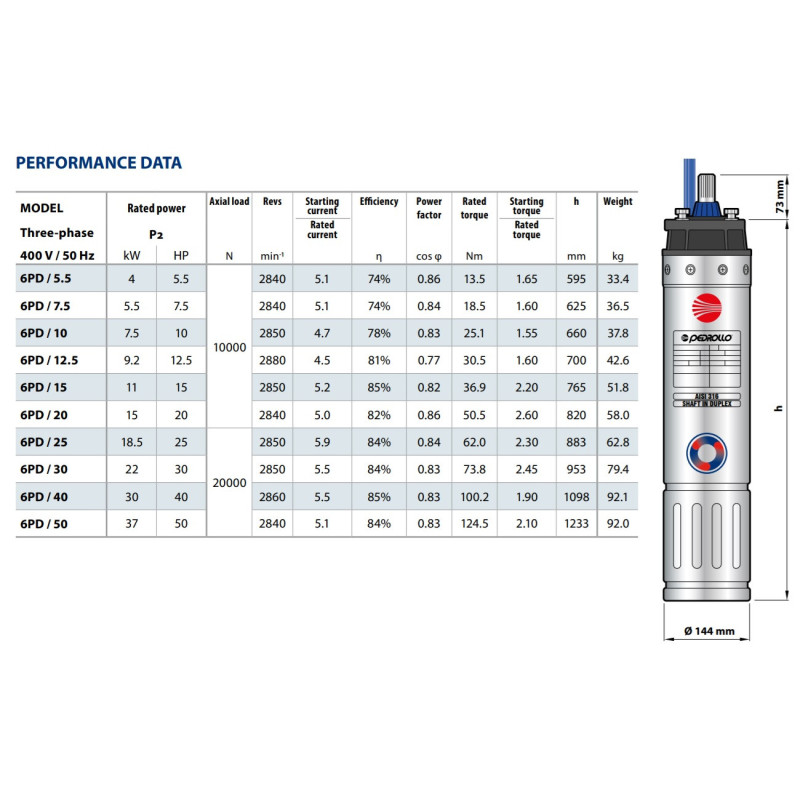

Pedrollo 6PD/50 techniniai duomenys

• Galia P2: 37 kW / 50 HP
• Maitinimas: trifazis 400 V, 50 Hz
• Nominali srovė: 78.0 A, paleidimo ir nominalios srovės santykis 5.1
• Sūkiai: 2840 min⁻¹ (2 polių variklis)
• Galios koeficientas cos φ: 0.83
• Naudingumo koeficientas: 84 %
• Nominalus sukimo momentas: 124.5 Nm, paleidimo ir nominalaus momento santykis 2.10
• Leistina ašinė apkrova: 20000 N
• Izoliacijos klasė F, apsaugos klasė IP 68
• Gaubtas: nerūdijantis plienas AISI 316; velenas: DUPLEX nerūdijantis plienas
• Jungimo matmenys: pagal NEMA standartą
• Maitinimo laidas komplekte: 4 m
• Matmenys: skersmuo 144 mm, ilgis 1233 mm (su velenu 1306 mm)
• Svoris: 92 kg

Naudojimo sąlygos

• Skysčio temperatūra: iki +35 °C
• Panardinimo gylis: iki 200 m po vandens lygiu
• Paleidimai: iki 30 per valandą, tolygiais intervalais
• Mažiausias aušinimo srautas prie variklio: 8 cm/s
• Darbo režimas: nuolatinis S1

Kaip parinkti Pedrollo 6PD variklį

Variklio galia parenkama pagal hidraulinės dalies duomenis: 6 colių siurblio lentelėje nurodyta variklio galia turi sutapti su pasirinkto variklio galia, o hidraulinės dalies ašinė apkrova neturi viršyti 20000 N. Trifazis variklis jungiamas per valdymo pultą su šilumine apsauga, nustatyta pagal nominalią 78.0 A srovę.

Variklis aušinamas pro jį tekančiu vandeniu, todėl srautas prie variklio turi būti ne mažesnis kaip 8 cm/s. Jei variklis įrengiamas žemiau vandens pritekėjimo zonos arba gręžinio vamzdis gerokai platesnis už variklį, naudojamas aušinimo kožuchas.

Pagal užsakymą

• 60 Hz versija ir kitos įtampos
• Variklis su dvigubu maitinimo laidu paleidimui žvaigždė-trikampis (Y/Δ)
