Fekalinis siurblys Ibo FWQ 1500 INOX 1.5kW 230V 15m 1170L/min.

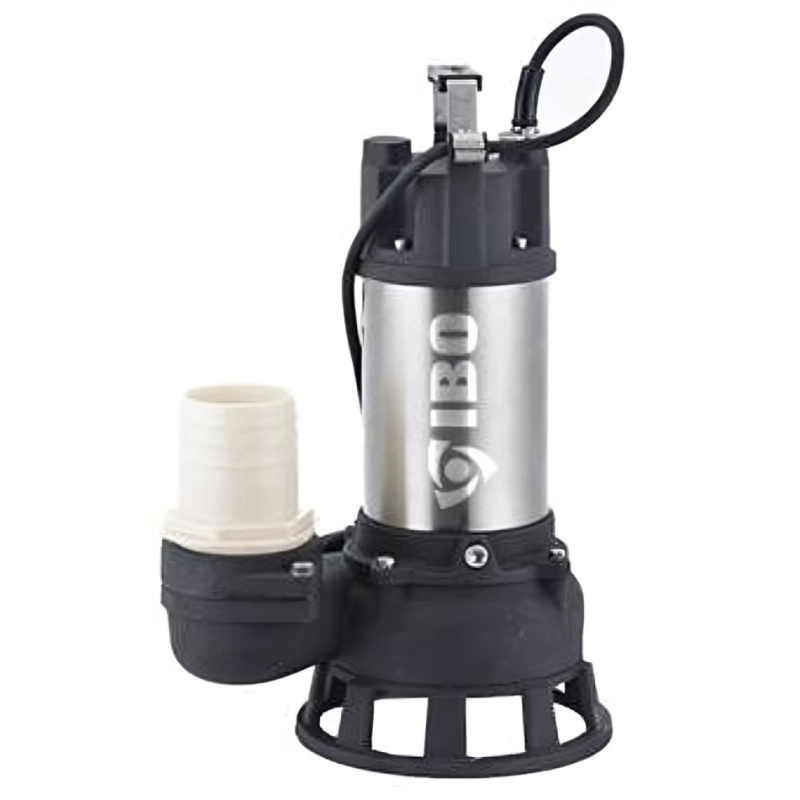

IBO FWQ 1500 INOX - vienfazis siurblys nuotekoms, nešvariam vandeniui ir užlietoms patalpoms sausinti

IBO FWQ 1500 INOX - panardinamasis siurblys nuotekoms, nešvariam vandeniui ir vandeniui iš užlietų patalpų siurbti, kai tinkle yra tik vienfazė 230 V įtampa. Su 1.5 kW varikliu siurblys tiekia iki 1170 l/min (70.2 m³/val.) ir kelia iki 15 m. Pro darbaratį praeina iki 15 mm dydžio dalelės, o jo mentės skaido siurbiamas priemaišas.

Gamintojas FWQ 1500 INOX skiria nuotekoms iš prie namų įrengtų nuotekų kaupimo rezervuarų išsiurbti, užlietoms patalpoms, namams, garažams ir kitoms patalpoms sausinti, lietaus ir paviršiniam vandeniui iš tvenkinių, ežerų ir upių siurbti. Jis tinka ir dekoratyviniams tvenkiniams vandeniu aprūpinti, o instrukcijoje nurodomas ir pramonei bei žemės ūkiui, kur reikia panardinamo siurblio nuotekoms ir užterštam vandeniui. Variklio korpusas pagamintas iš nerūdijančio plieno AISI 316, apvijoje įmontuota šiluminė apsauga.

Kaip veikia FWQ 1500 INOX siurblys

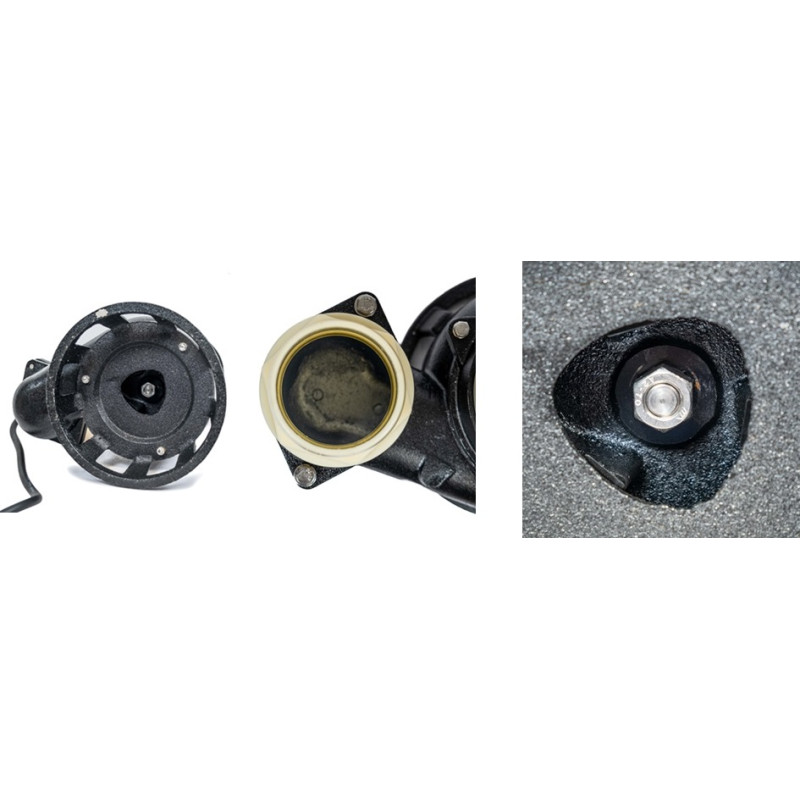

FWQ 1500 INOX dirba vertikaliai, panardintas į siurbiamą vandenį. Ketaus ir volframo darbaratis sukasi pilkojo ketaus korpuse. Jo mentės skaido priemaišas, o vanduo išstumiamas per 3" srieginį slėginį atvamzdį. Žarna prie atvamzdžio tvirtinama apkaba arba greitąja jungtimi.

Žymėjimas INOX nereiškia, kad visas siurblys pagamintas iš nerūdijančio plieno. AISI 316 naudojamas variklio korpusui, darbaračio korpusas yra iš pilkojo ketaus, o darbaratis - iš ketaus ir volframo. Ėsdinantiems skysčiams ir sūriam vandeniui siurblys netinka.

Didžiausias 1170 l/min debitas pasiekiamas, kai kėlimo aukštis lygus 0 m. Didėjant vandens pakėlimo aukščiui ir žarnos nuostoliams, debitas mažėja, todėl tikrasis debitas priklauso nuo bendro kėlimo aukščio (žr. lentelę žemiau).

Mažiausias panardinimas darbo metu - 25 cm. Esant mažesniam, siurblys gali dirbti tik tiesiogiai prižiūrimas, o sutrikus darbui jį reikia nedelsiant atjungti nuo tinklo. Sausa eiga siurblį sugadina.

FWQ 1500 INOX į rezervuarą nuleidžiamas ant virvės, pririštos prie rankenos; kelti ar nuleisti siurblio už maitinimo kabelio negalima. Variklis - 1.5 kW, 230 V, 8 A, 2850 aps./min, apsaugos laipsnis IP68, darbo režimas nuolatinis. Maitinimo kabelio ilgis - 10 m, siurblio svoris - 26.5 kg.

Kaip pasirinkti žarną ir darbo tašką

Serijoje vienas modelis, todėl tikrinama, ar jo debitas tinka konkrečiam bendram kėlimo aukščiui. Jį sudaro vertikalus vandens pakėlimas ir žarnos nuostoliai. Didžiausias kėlimo aukštis - 15 m, tačiau šiame taške debitas lygus nuliui.

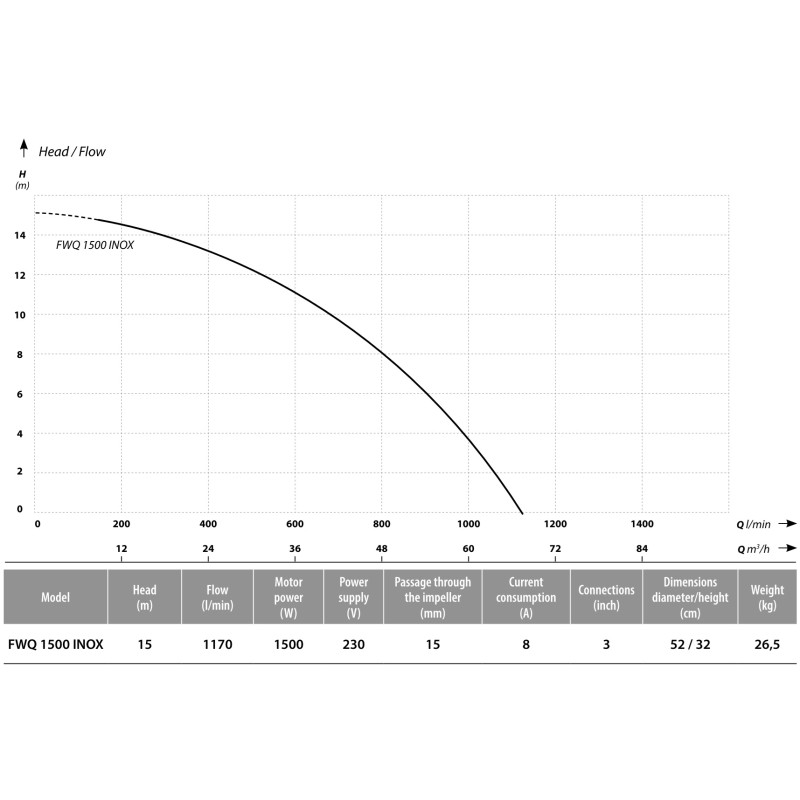

Taškai paimti iš gamintojo kreivės ir yra orientaciniai.

Kuo žarna siauresnė ir ilgesnė, tuo didesni trinties nuostoliai ir mažesnis debitas jos gale. Skaičiuojant tik tiesios žarnos trintį pagal Hazen-Williams formulę, kai C = 120, gaunami tokie orientaciniai darbo taškai:

• 4 m vandens pakėlimas ir 30 m ilgio 3" žarna, kurios vidinis skersmuo 76 mm: debitas apie 790 l/min. Trinties nuostoliai sudaro apie 4 m, todėl bendras kėlimo aukštis yra apie 8 m.
• 3 m vandens pakėlimas ir 20 m ilgio 2" žarna, kurios vidinis skersmuo 50 mm: debitas apie 500 l/min, nes trinties nuostoliai siekia apie 9 m.
• Tos pačios sąlygos su 20 m ilgio 3" žarna: debitas apie 880 l/min.

Žarna turi būti ištiesinta visu ilgiu, be užlenkimų. Jei jos galas panardintas į vandenį aukščiau už siurblį, sustojus siurbliui vanduo teka atgal. Jei žarnos galas yra žemiau siurbiamo vandens paviršiaus, vanduo gali tekėti ir siurbliui sustojus.

Į ką atkreipti dėmesį

• Smėlis ir žvyras netinka. Abrazyvinės dalelės greitai dilina siurblį. Jei siurblys gali įsiurbti dugno gruntą, jis statomas į talpą arba apsauginį rėmą. Jei dugne gali būti smėlio ar akmenų, siurblys pakabinamas ant virvės bent 0.5 m virš dugno.
• Dalelės iki 15 mm. Kietosios dalelės gali sudaryti ne daugiau kaip 10 % siurbiamo skysčio, o pluoštai negali būti ilgesni kaip 15 mm.
• Vandens temperatūra. Iki 40 °C, aplinkos temperatūra - nuo 0 iki 40 °C.
• Netinkami skysčiai. Negalima siurbti ėsdinančių, degių ar sprogių skysčių (benzino, naftos), maisto produktų, sūraus vandens, vandens su alyvomis ar naftos produktais: jie pažeidžia kabelį ir sandariklius. Netinka ir vanduo su dideliu mineralų kiekiu, kuris nusėda ant darbo dalių.
• Įtampa ne mažesnė kaip 210 V. Žemesnė įtampa perkrauna variklį. Naudojant ilgesnį kaip 20 m ilginamąjį kabelį, prieš paleidimą reikia patikrinti įtampą jo gale.
• Elektros apsauga. Tinklas turi būti įžemintas, su nuotėkio rele, kurios suveikimo srovė ne didesnė kaip 30 mA. Variklio apsaugos automatas nustatomas pagal vardinėje lentelėje nurodytą 8 A srovę. Kol siurblys dirba, žmonių ir gyvūnų vandenyje būti negali.
• Po darbo. Siurblį reikia ištraukti, praplauti švariu vandeniu ir laikyti sausoje patalpoje, nestatant ant maitinimo kabelio.

FWQ 1500 INOX medžiagos ir konstrukcija

FWQ 1500 INOX variklio korpusas pagamintas iš nerūdijančio plieno AISI 316, darbaračio korpusas - iš pilkojo ketaus, velenas - iš nerūdijančio plieno AISI 304, darbaratis - iš ketaus ir volframo. Dvigubas mechaninis sandariklis - SiC / grafitas / NBR. Variklio apvijoje įmontuota šiluminė apsauga. Izoliacijos klasė - B, apsaugos laipsnis - IP68.

Kada rinktis FWQ 1500 INOX

FWQ 1500 INOX skirtas atvejams, kai iš 230 V tinklo reikia persiurbti daug nešvaraus vandens ar skystų nuotekų. Darbo ribos: debitas iki 1170 l/min, kėlimo aukštis iki 15 m, dalelės iki 15 mm, o siurbiamame vandenyje neturi būti smėlio ar žvyro.

IBO FWQ INOX serijos modelio techninius duomenis, darbo kreivę ir dokumentus rasite IBO kataloge.
