Fekalinis siurblys IPRO WE8030-42 4kW 400V max. 27m 1466L/min.

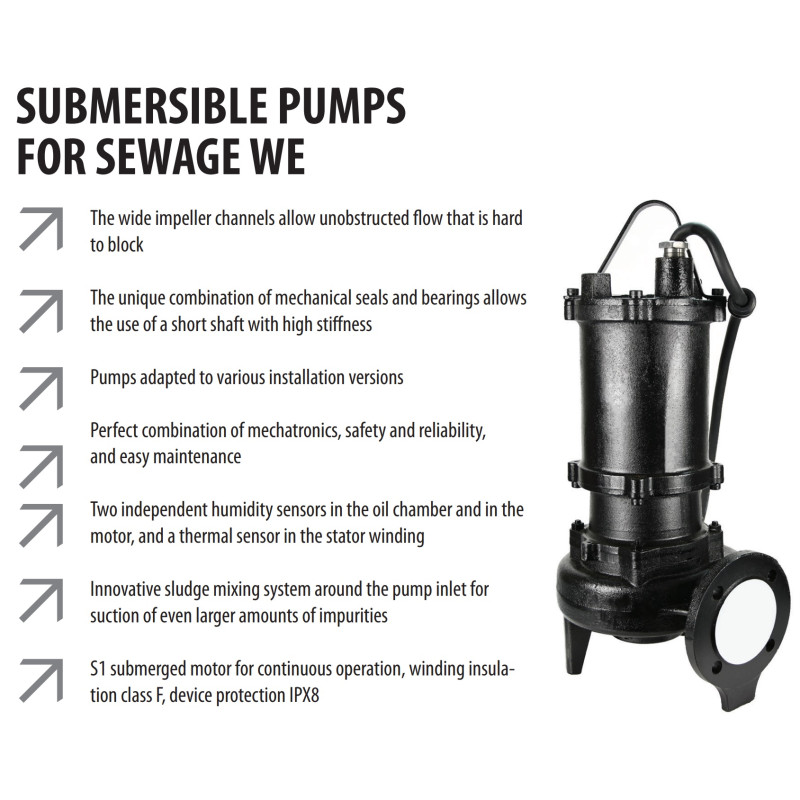

WE8030-42 - panardinamas nuotekų siurblys siurblinėms su uždaru dvikanaliu darbaračiu

WE - trifazis panardinamas nuotekų ir nešvaraus vandens siurblys su uždaru dvikanaliu darbaračiu. Jis skirtas siurblinėms, kuriose nuotekas reikia pakelti aukštai arba perstumti ilgu slėginiu vamzdynu. Variklio galia - iki 7.5 kW, maitinimas - 3~400 V 50 Hz. Slėginis atvamzdis - DN50, DN65 arba DN80 PN6 flanšas, priklausomai nuo modelio. Skysčio temperatūra - iki 40 °C, pH - 4-10. Plūdinio jungiklio WE neturi: siurblys valdomas tik per valdymo pultą su lygio valdikliu ir variklio apsauga.

Gamintojo nurodyti skysčiai - buitinės nuotekos (pilkosios ir juodosios), lietaus vanduo su skendinčiosiomis medžiagomis, nešvarus vanduo su kietosiomis dalelėmis ir trumpais pluoštais. Naudojimo vietos - gyvenamųjų, techninių ir pramonės pastatų siurblinės, gyvulininkystės ūkiai, nedideli valymo įrenginiai, gruntinio vandens šalinimas ir iškasų sausinimas.

Kaip veikia WE8030-42 siurblys

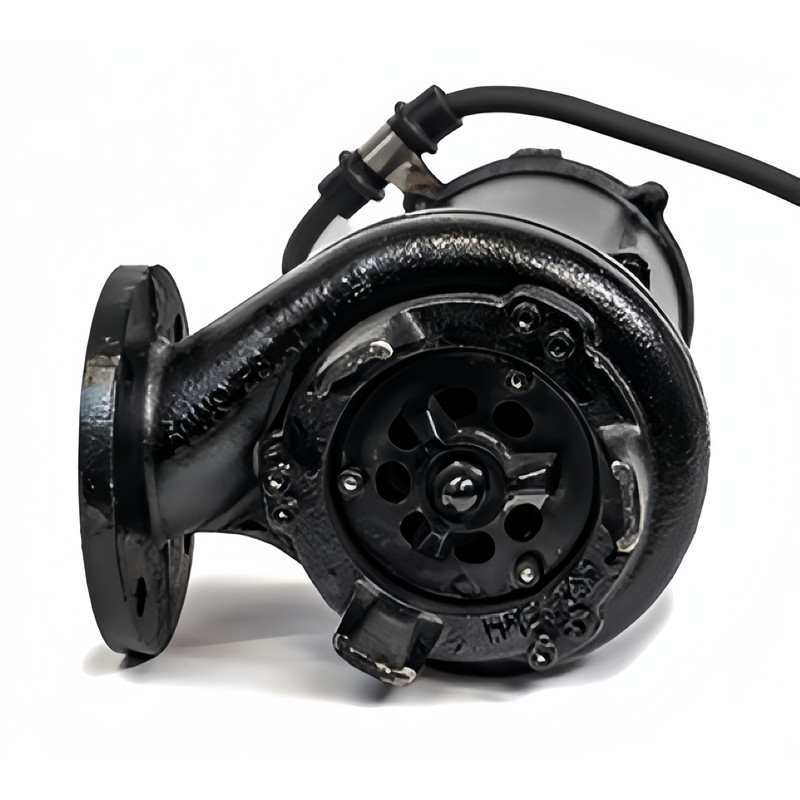

Uždaras dvikanalis darbaratis turi du plačius kanalus, pro kuriuos kartu su skysčiu praeina kietosios dalelės. Praeinamumas priklauso nuo modelio: kataloge nurodytų modelių - nuo 21 iki 32 mm. Dalelės ir pluoštai turi būti ne didesni kaip 80 % konkretaus modelio praeinamumo.

Sandarinimas - du nepriklausomi mechaniniai sandarikliai: nuotekų pusėje SiC / SiC, alyvos kameroje - grafitas / SiC, guminės dalys - NBR. Alyvos kamera gamykloje užpildyta alyva. Variklio izoliacijos klasė - F, apsaugos laipsnis - IP68, nuolatinis S1 režimas leidžiamas tik visiškai panardinus siurblį.

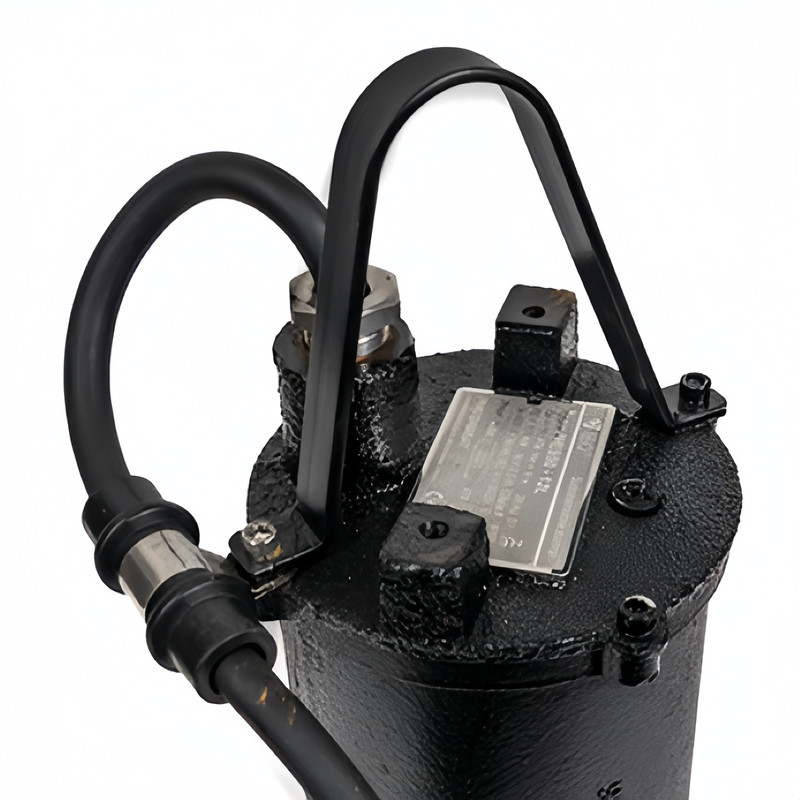

Statoriaus apvijoje yra termistorius, alyvos kameroje ir variklio ertmėje - po drėgmės zondą. Jų signalinės kabelio gyslos - baltoji (14), violetinė (12) ir rožinė (13) - jungiamos prie pulto drėgmės ir temperatūros signalizatoriaus. Kai drėgmės zondą apsemia vanduo, pultas siurblį sustabdo.

WE neturi nei plūdės, nei kištuko, todėl jungiamas tik per valdymo pultą su lygio valdikliu ir apsauga nuo perkrovos, fazės dingimo ar fazių sukeitimo ir trumpojo jungimo. Gamintojo instrukcija įspėja, kad be tokios apsaugos variklis gali lengvai sudegti. Gamintojo duomenimis, fazės dingimas sukelia daugiau kaip 80 % variklių perdegimų, dažniausiai perdegus vienam saugikliui, todėl kartu su saugikliais reikia šiluminės relės su apsauga nuo fazės dingimo. Relė nustatoma pagal vardinę variklio srovę ir paliekama rankinio grąžinimo režimu. Automatiniu režimu lygio valdiklis įjungia ir išjungia siurblį pagal skysčio lygį ir saugo jį nuo sausos eigos.

Kaip pasirinkti modelį

Modelis renkamas pagal darbo tašką - debitą ir bendrąjį kėlimo aukštį (geodezinis aukštis ir slėginio vamzdyno nuostoliai). Pavadinime nurodytas didžiausias kėlimo aukštis pasiekiamas tik be debito, realus darbo taškas visada žemiau. Siurblys su gerokai per dideliu kėlimo aukščiu dirba dideliu debitu ir variklis vartoja per didelę srovę.

Modelio kode pirmi du skaitmenys nurodo slėginio atvamzdžio DN, kiti du - apytikslį praeinamumą milimetrais. Pirmas skaitmuo po brūkšnelio žymi variklio galią (42 - 4 kW, 52 - 5.5 kW, 72 - 7.5 kW), antras - polių skaičių, raidė L arba H - žemesnio arba aukštesnio kėlimo versiją.

Lentelėje - gamintojo katalogo (2025 m. lapkritis) modelių duomenys. Didžiausias kėlimas - apytikslis gamintojo kreivės galas, kai debitas lygus nuliui.

Pavyzdys (apskaičiuota pagal Hazen-Williams, C = 120, tiesiam vamzdžiui be jungčių): 20 m³/val. per 500 m PE 90 vamzdį (vidinis skersmuo 73.6 mm), geodezinis aukštis - 12 m. Trinties nuostoliai - apie 16.5 m, darbo taškas - apie 28.5 m ties 20 m³/val. Tinka WE5020-42 (31 m ties 20 m³/val.), o WE5025-12H (14 m ties tuo pačiu debitu) šiam atvejui per silpnas.

Antroje lentelėje apsaugos ribos - katalogo nurodytas variklio apsaugos nuo perkrovos nustatymo diapazonas. Minimalus lygis - ▽ žyma gamintojo brėžinyje: Z būdu matuojama nuo šulinio dugno, Y ir R būdu - nuo siurblio apačios.

Siurblys gali įsijungti ne daugiau kaip 15 kartų per valandą, todėl tarp įjungimo ir išjungimo lygių turi tilpti bent tiek nuotekų, kiek siurblys išsiurbia per 1 minutę (apskaičiuota blogiausiam atvejui, kai pritekėjimas lygus pusei siurblio debito). Pavyzdžiui, WE8030-42 ties 55 m³/val. - apie 920 l.

Į ką atkreipti dėmesį

• Valdymo pultas su lygio valdikliu ir variklio apsauga privalomas, šiluminė relė - rankinio grąžinimo režimu. Jutiklių gyslos jungiamos prie pulto.
• 30 mA nuotėkio relė maitinimo grandinėje privaloma, siurblys ir pultas turi būti patikimai įžeminti.
• Skystis: iki 40 °C, tankis iki 1050 kg/m³, pH 4-10.
• Dalelės ir pluoštai - ne didesni kaip 80 % modelio praeinamumo. Pagrindinės dalys ketaus, todėl stipriai ėsdinančios terpės ir skysčiai su ėsdinančiomis ar abrazyvinėmis dalelėmis netinka. Degiems ir sprogiems skysčiams naudoti draudžiama.
• Iki 15 paleidimų per valandą.
• Lygis: išjungimo lygis - ne žemiau ▽ žymos (antra lentelė), nuolatinis S1 darbas - tik visiškai panardinus.
• Panardinimo gylis: rekomenduojama iki 5 m; giliau siurblys turėtų dirbti nuolat ir ilgai nestovėti išjungtas, nes drėgmė mažina izoliacijos varžą.
• Sukimosi kryptis tikrinama prieš nuleidžiant siurblį: žiūrint į įsiurbimo angą, darbaratis sukasi prieš laikrodžio rodyklę, kitaip sukeičiamos dvi fazės.
• Srauto reguliavimo sklendė slėginėje linijoje riboja debitą, kad variklis nedirbtų perkrautas. Ilgai dirbti uždarius sklendę negalima.
• Pastatymas: siurblys statomas vertikaliai, neguldomas ant šono ir neužkasamas dumble, keliamas grandine arba plieniniu lynu už rankenos, niekada už kabelio. Kai siurblys veikia, į šulinį lipti draudžiama.

WE8030-42 montavimas siurblinėje

Trys montavimo būdai: Z - ant automatinio sujungimo kojos su kreipiančiaisiais vamzdžiais (jungtis užsisandarina nuo siurblio svorio), Y - ant stovo su standžiu slėginiu vamzdžiu, R - ant stovo su lanksčia žarna. Kreipiantiesiems tinka 1" vandentiekio vamzdis arba 32 x 3.5 mm besiūlis vamzdis, jų ilgis - šulinio gylis minus 300 mm (DN50), 305 mm (DN65) arba 425 mm (DN80). Montuojant R būdu, žarnos vidinis skersmuo - 64 mm (DN50), 76 mm (DN65) arba 89 mm (DN80).

Medžiagos

Variklio ir siurblio korpusai, darbaratis, variklio pertvara ir alyvos kamera pagaminti iš ketaus. Velenas ir varžtinės jungtys - iš nerūdijančio plieno, guoliai - vienaeiliai rutuliniai ZZ.

IPRO WE serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
