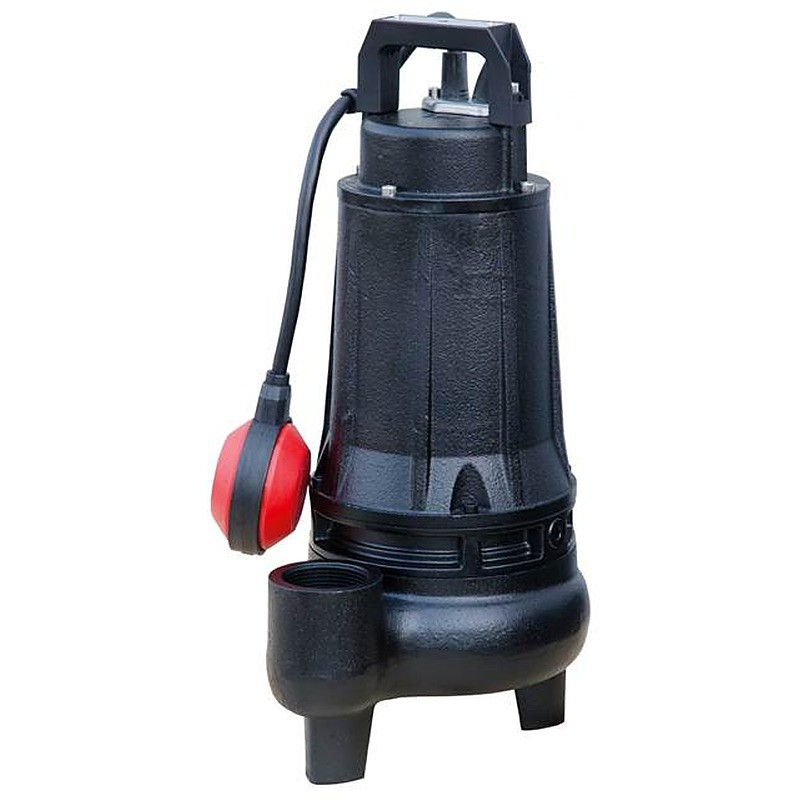

Fekalinis siurblys DRENO ALPHA V EVO 3 su plūdiniu jungikliu 0.75kW 230V 12m 390L/min.

DRENO ALPHA V EVO 3 su plūdiniu jungikliu: fekalinis siurblys su dvigubu mechaniniu sandarikliu

DRENO ALPHA V EVO 3 su plūdiniu jungikliu - panardinamas fekalinis siurblys su sūkuriniu darbaračiu ir dviem mechaniniais sandarikliais alyvos kameroje, skirtas buitinėms nuotekoms iš siurblinės šulinio pakelti. 1~230 V variklio galia P2 - 0.75 kW, siurblys kelia iki 12 m, didžiausias srautas - 23.4 m³/val. Kietosios dalelės praeina iki 35 mm, vertikalus slėginis atvamzdis - G 1½". Plūdinis jungiklis siurblį įjungia ir išjungia pagal skysčio lygį.

EVO yra ALPHA V serijos versija, kurioje du mechaniniai sandarikliai sumontuoti vienas priešais kitą alyvos kameroje: variklio pusėje - anglies ir keramikos pora, darbaračio pusėje - silicio karbido ir silicio karbido pora, abu su Viton elementais. Alyvos kamerą galima apžiūrėti. Standartinėje serijos konfigūracijoje variklio pusėje yra lūpinis sandariklis. Gamintojas - DRENO POMPE (Monselice, Italija).

Kaip veikia ALPHA V EVO 3 su plūdiniu jungikliu

Ketaus GG20 sūkurinis darbaratis praleidžia iki 35 mm dydžio kietąsias daleles, o skystis išstumiamas per vertikalų G 1½" atvamzdį.

Dvipolis asinchroninis variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Naudojama galia P1 - 1.1 kW, galia ant veleno P2 - 0.75 kW, vardinė srovė - 5.3 A. Variklio izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys.

Apvijoje įmontuoti bimetaliniai šiluminės apsaugos jungikliai: apvijai įkaitus iki 130 °C, jie atjungia maitinimą, o temperatūrai nukritus iki 75 °C, siurblys vėl įsijungia.

Plūdinis jungiklis įjungia siurblį, kai skysčio lygis šulinyje pakyla, ir išjungia, kai lygis nukrenta. Plūdei reikia pakankamai vietos laisvai kilti. Siurblys tiekiamas su 10 m H07RN8F 3x1 mm² kabeliu ir Schuko kištuku.

Kaip pasirinkti ALPHA V EVO 3 su plūdiniu jungikliu pagal darbo tašką

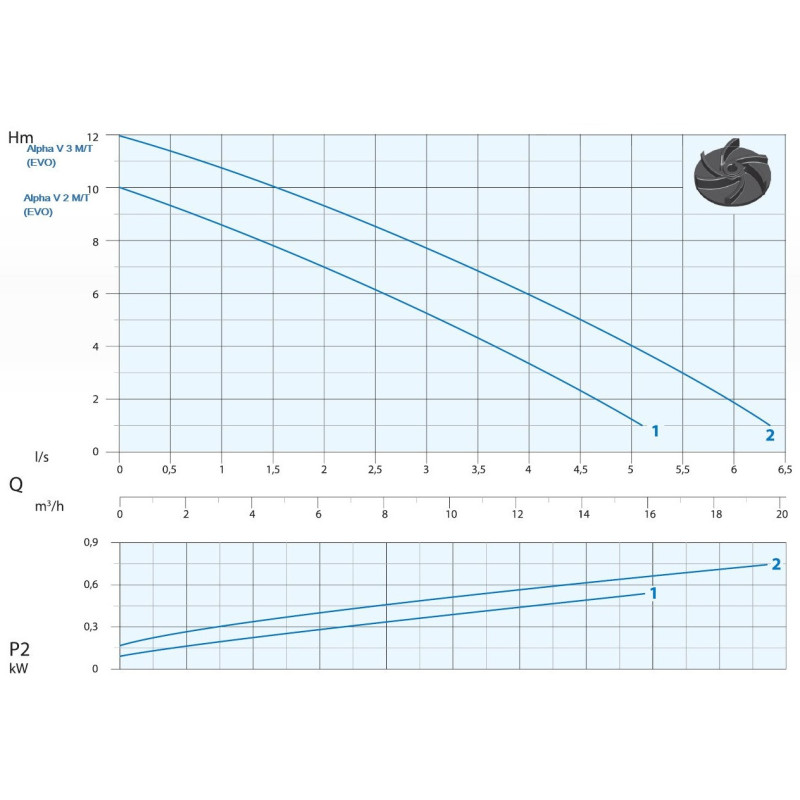

Siurblio tinkamumą lemia darbo taškas - reikiamas srautas esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas tarp šulinio ir išleidimo vietos bei slėginės linijos nuostoliai. Gamintojo lentelės duomenys:

Didžiausias 12 m kėlimo aukštis yra kreivės pradžioje, kai srautas lygus nuliui. Didžiausias 23.4 m³/val. srautas pasiekiamas kreivės gale, kai kėlimo aukštis yra apie 1 m. Kai bendras kėlimo aukštis siekia 5 m, siurblys tiekia 16.2 m³/val. (4.5 l/s).

Siurblys tinka, kai nuotekose esančios kietosios dalelės neviršija 35 mm, slėginė linija yra 1½", o maitinimo tinklas - vienfazis 230 V. Jis netinka didesnėms kaip 35 mm dalelėms, šiltesniam kaip 40 °C skysčiui ir sprogiai aplinkai.

Į ką atkreipti dėmesį montuojant ALPHA V EVO 3 su plūdiniu jungikliu

• Skystis. Temperatūra - iki 40 °C, kai siurblys visiškai panardintas, pH - nuo 6 iki 10. Hidrauliniai duomenys galioja, kai skysčio tankis mažesnis kaip 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m.
• Minimalus panardinimas. Pagal gamintojo instrukcijos matmenų lentelę - 349 mm, siurblio aukštis - 401 mm.
• Pastatymas. Siurbimo anga turi būti žemiausioje šulinio vietoje. Siurblys statomas ant pagrindo arba pakabinamas virš dugno, kad neįklimptų į dumblą.
• Slėginė linija. Jungiama prie G 1½" atvamzdžio; gamintojo priedų sąraše - 1½" žarnos jungtis. Rekomenduojamas rutulinis atbulinis vožtuvas, kad sustojus siurbliui skystis netekėtų atgal į šulinį.
• Elektra. Siurblį turi prijungti kvalifikuotas elektrikas. Leistina įtampa - 230 V ±5 %, dažnis - 50 Hz ±2 %. Už šulinio ribų esanti elektros įranga turi būti apsaugota nuo oro sąlygų ir šulinio dujų.
• Naudojimo ribos. Siurblio negalima naudoti sprogioje ar gaisro pavojaus aplinkoje ir degiems skysčiams siurbti.
• Alyvos kamera. Alyvos lygis tikrinamas paguldžius siurblį ant šono: pilnoje kameroje alyvos lygis yra 1-1.5 cm žemiau alyvos kamščio angos.
• Kėlimas ir valymas. Siurblys keliamas tik už rankenos, niekada už kabelio. Ištraukus siurblį iš skysčio, šaltyje darbaratis gali užšalti: tada siurblys atitirpinamas vandenyje, o ne kaitinamas. Persiurbus skystį su kietosiomis dalelėmis, siurblį verta kelias minutes paleisti švariame vandenyje.

Iš ko pagamintas ALPHA V EVO 3 su plūdiniu jungikliu

Variklio dangtis, variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20. Velenas pagamintas iš nerūdijančiojo plieno AISI 420, rankena - iš kieto nailono.

Alyvos kameroje įrengti du mechaniniai sandarikliai: variklio pusėje - anglies ir keramikos pora, darbaračio pusėje - silicio karbido ir silicio karbido pora. Abiejuose sandarikliuose naudojami Viton elementai.

DRENO ALPHA V EVO 3 M/G dokumentai

• Techninė kortelė (PDF, IT / EN, 0.8 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO ALPHA V EVO serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
