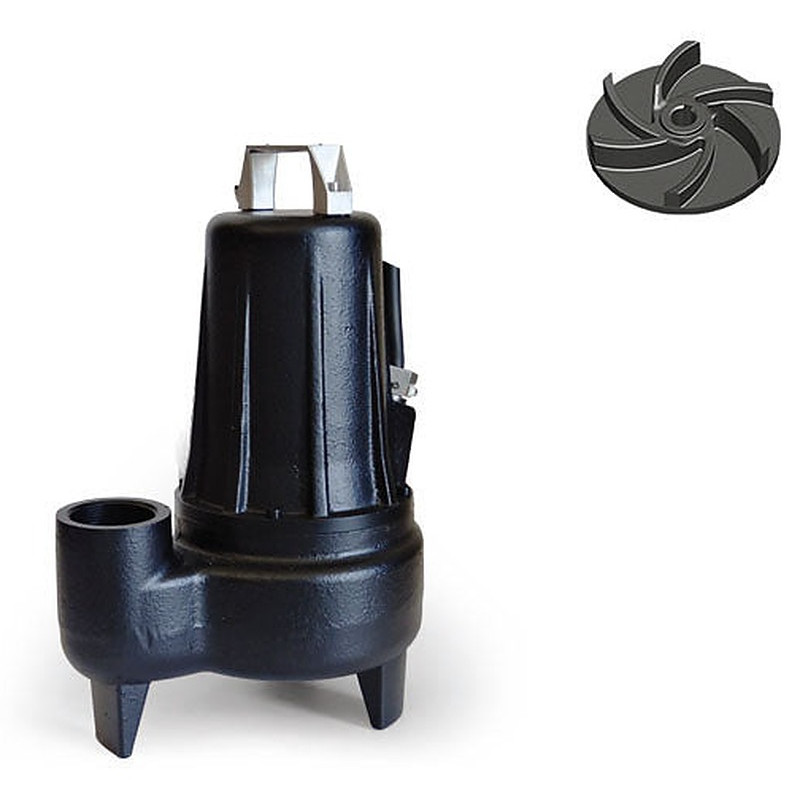

DRENO ALPHA V PRO 50-2/060: fekalinis siurblys su 50 mm praeinamumu ir šiluminiais jutikliais T1-T2
DRENO ALPHA V PRO - panardinamas fekalinis siurblys su sūkuriniu darbaračiu, skirtas nuotekoms, dumblui ir vandens mišiniams persiurbti iš siurblinės šulinio gyvenamuosiuose pastatuose, dirbtuvėse ir pramonės įmonėse. Visų modelių praeinamumas - 50 mm, slėginis atvamzdis vertikalus, G 2". Variklio apvijoje įmontuoti šiluminiai jutikliai T1-T2, kurie jungiami prie valdymo skydo. Gamintojas - DRENO POMPE (Monselice, Italija).
ALPHA V PRO 50-2/060: 3~400 V versija be plūdinio jungiklio, su laisvais kabelio galais; variklis P2 0.6 kW (P1 0.9 kW), 2850 aps./min, vardinė srovė 2.1 A; didžiausias kėlimo aukštis 8 m, didžiausias srautas 25.2 m³/val.; slėginis atvamzdis G 2", praeinamumas 50 mm; siurblio aukštis 388 mm, svoris 25.5 kg.
Modelio kode 50 žymi slėginės angos vardinį skersmenį DN, 2 - variklio polių skaičių, o 060 arba 080 - variklio galią P2: 060 reiškia 0.6 kW, 080 - 0.8 kW. M žymi 1~230 V, T - 3~400 V, G - plūdinį jungiklį. 1~230 V versija tiekiama su valdymo dėžute, 3~400 V versija - su laisvais kabelio galais. Abiejų versijų kabelis - 10 m H07RN8F 4x1.5 + 2x0.50 mm². ATEX sertifikatą turi tik modeliai su žyme -EX, o šis siurblys jos neturi.
Kaip veikia ALPHA V PRO 50-2/060: darbaratis, variklis ir apsauga
Ketaus GG20 sūkurinis darbaratis praleidžia kietąsias daleles iki 50 mm. Siurblys dirba vertikaliai, panardintas šulinyje. Dvipolis asinchroninis variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min, jo izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys.
Šiluminiai jutikliai T1-T2 įmontuoti variklio apvijoje: apvijai įkaitus iki 130 °C, jie atveria grandinę, o jai ataušus iki 75 °C, vėl ją užveria. T1-T2 reikia prijungti prie valdymo skydo apsaugos įtaiso, kuris išjungia siurblį perkaitus apvijai arba siurbimo angai likus virš skysčio. Apsaugos įtaisas neturi automatiškai paleisti siurblio iš naujo: siurblys vėl paleidžiamas rankiniu būdu, patikrinus, ar tinkamai veikia plūdinis jungiklis.
ALPHA V PRO 50-2/080 su plūdiniu jungikliu (1~230 V): plūdinis jungiklis prijungtas prie valdymo dėžutės ir įjungia bei išjungia siurblį pagal skysčio lygį, todėl šulinyje reikia palikti pakankamai vietos plūdei laisvai kilti.
ALPHA V PRO 50-2/060 (3~400 V) plūdinio jungiklio neturi ir pats pagal skysčio lygį neįsijungia. Gamintojo instrukcijoje nurodyta, kad siurblys visada montuojamas su automatine plūdinių jungiklių sistema, todėl lygio valdymą ir T1-T2 apsaugą turi užtikrinti trifazis valdymo skydas.
Per valandą leidžiama ne daugiau kaip 15 tolygiai paskirstytų paleidimų. Nerūdijančio plieno kabelio įvorė turi apsaugą nuo ištraukimo; gamintojas deklaruoja, kad ji atitinka EN 60079-0 ir EN 60079-1 reikalavimus, ir naudoja ją visoje serijoje.
Kaip pasirinkti ALPHA V PRO 50-2/060: darbo taškas ir maitinimas
Modelio pasirinkimą lemia darbo taškas, tai yra reikiamas srautas esant bendram kėlimo aukščiui, ir maitinimo tinklas. Bendrą kėlimo aukštį sudaro lygių skirtumas tarp šulinio ir išleidimo vietos bei slėginės linijos nuostoliai.
| Modelis | P2, kW | P1, kW | Kėlimas iki, m | Srautas iki, m³/val. |
|---|
| ALPHA V PRO 50-2/060 | 0.6 | 0.9 | 8 | 25.2 |
| ALPHA V PRO 50-2/080 | 0.8 | 1.1 | 10.5 | 28.8 |

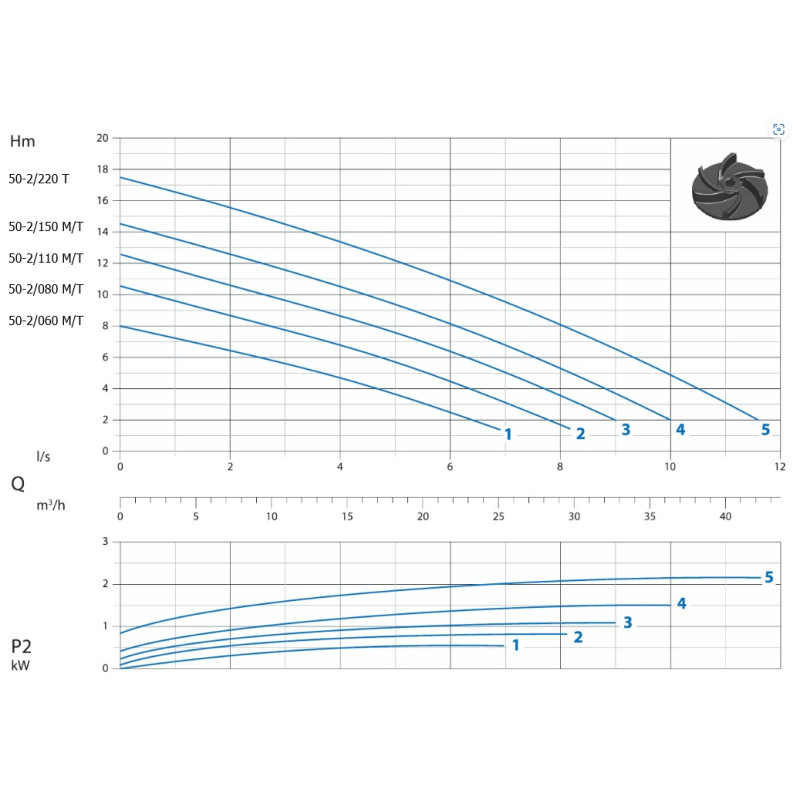

Didžiausias kėlimo aukštis yra kreivės pradžioje, kai srautas lygus nuliui, o didžiausias srautas - kreivės gale, kai kėlimo aukštis siekia 1-1.5 m. Darbo taškai pagal gamintojo lentelę (kėlimo aukštis metrais; "-" - kreivė tokio srauto nepasiekia):
| Srautas, m³/val. | 50-2/060, m | 50-2/080, m |
|---|
| 3.6 | 7 | 9.5 |
| 7.2 | 6.5 | 8.5 |
| 10.8 | 5.5 | 7.6 |
| 14.4 | 4.5 | 6.5 |
| 18 | 3.5 | 5.8 |
| 21.6 | 2.5 | 4.5 |
| 25.2 | 1 | 3 |
| 28.8 | - | 1.5 |
Pavyzdžiui, esant 14.4 m³/val. (4 l/s) srautui, ALPHA V PRO 50-2/060 kelia 4.5 m, o ALPHA V PRO 50-2/080 - 6.5 m.
ALPHA V PRO 50-2/060 (3~400 V, be plūdinio jungiklio) skirtas šuliniui su trifaziu valdymo skydu, kuris valdo siurblį pagal skysčio lygį ir prie kurio prijungiama T1-T2 apsauga. ALPHA V PRO 50-2/080 su plūdiniu jungikliu (1~230 V) skirtas vienfaziam tinklui, kai siurblys turi automatiškai veikti pagal skysčio lygį su savo valdymo dėžute.
Į ką atkreipti dėmesį montuojant ALPHA V PRO 50-2/060
- Skystis. Temperatūra - iki 40 °C, kai siurblys visiškai panardintas, pH - nuo 6 iki 10. Hidrauliniai duomenys galioja skysčiui, kurio tankis mažesnis kaip 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m, kietosios dalelės - ne didesnės kaip 50 mm.

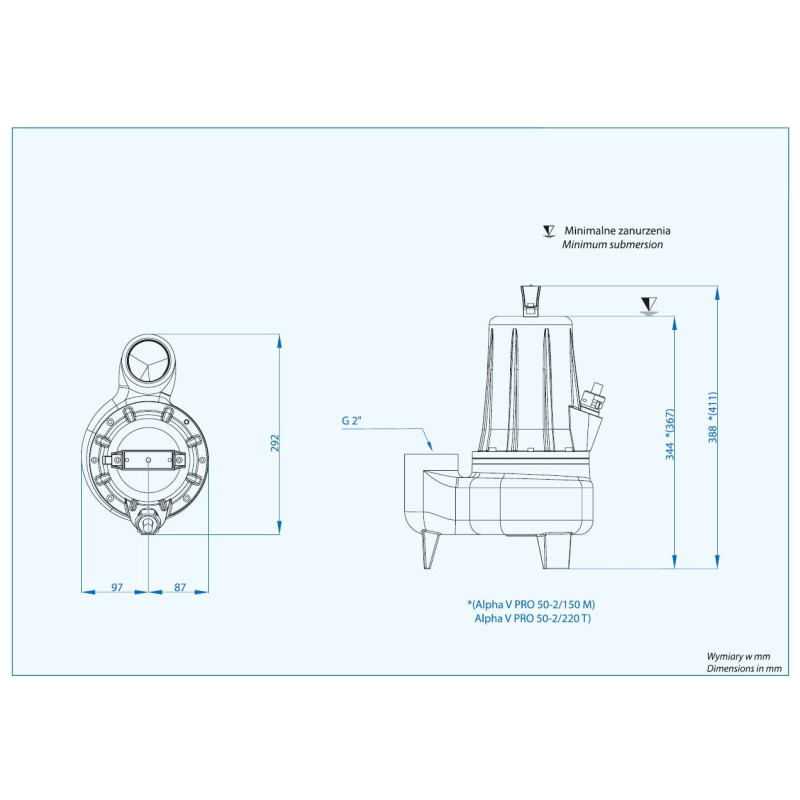

- Minimalus panardinimas. Pagal gamintojo brėžinį - 344 mm, siurblio aukštis - 388 mm. Sausai siurblys dirbti negali.
- Pastatymas. Siurbimo anga turi būti žemiausioje šulinio vietoje. Siurblys statomas ant pagrindo arba pakabinamas virš dugno, kad neįklimptų į dumblą.
- Slėginė linija. Gamintojas rekomenduoja 2" vamzdį ir rutulinį atbulinį vožtuvą, kad skystis netekėtų atgal; gamintojo priedų sąraše - 2" žarnos jungtis.
- Elektra. Siurblį turi prijungti kvalifikuotas elektrikas. Maitinimo įtampa - 230 V arba 400 V ±5 %, dažnis - 50 Hz ±2 %. Valdymo įranga montuojama už šulinio ribų, saugioje ir nuo oro sąlygų apsaugotoje vietoje.
- 3~400 V versija. Po kiekvieno prijungimo tikrinama sukimosi kryptis: paleidžiamas siurblys turi trūktelėti prieš laikrodžio rodyklę, žiūrint iš viršaus. Jei jis trūkteli į kitą pusę, sukeičiamos dvi fazės.
- Kėlimas ir valymas. Siurblys keliamas tik už rankenos, niekada už kabelio. Šaltyje iš skysčio ištraukto siurblio darbaratis gali užšalti: tada siurblys atitirpinamas vandenyje, jo nekaitinant. Baigus siurbti skystį su kietosiomis dalelėmis, siurblį reikia kelias minutes paleisti švariame vandenyje.
- Triukšmas. Triukšmo lygis neviršija 70 dB(A).
Iš ko pagamintas ALPHA V PRO 50-2/060
Variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20. Velenas pagamintas iš nerūdijančio plieno AISI 420, rankena - iš nerūdijančio plieno. Variklio pusėje naudojamas lūpinis sandariklis, darbaračio pusėje - silicio karbido ir keramikos mechaninis sandariklis su Viton elementais. Abu modeliai sveria po 25.5 kg, jų matmenys plane - 292 × 184 mm.
