Fekalinis siurblys DRENO ALPHA V PRO-EX 50-2/110 1.1kW 230V 12.5m 540L/min.

DRENO ALPHA V PRO-EX 50-2/110: ATEX sertifikuotas fekalinis siurblys su sūkuriniu darbaračiu

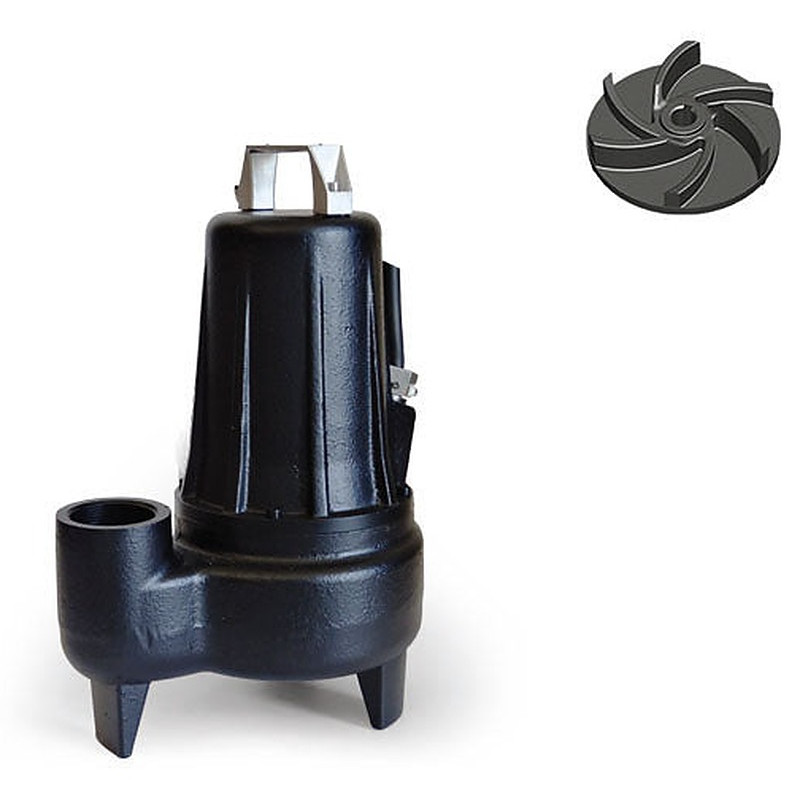

DRENO ALPHA V PRO-EX - panardinamas fekalinis siurblys su sūkuriniu darbaračiu ir ATEX sertifikatu EPT 17 ATEX 2701 X, skirtas nuotekoms, dumblui ir vandens mišiniams persiurbti potencialiai sprogioje dujų aplinkoje. Žymėjimas: II 2G Ex db IIB T4 Gb, Ex h IIB T4 Gb, aplinkos temperatūra nuo 0 iki +40 °C. Praeinamumas - 50 mm, slėginis atvamzdis vertikalus, G 2". Gamintojas - DRENO POMPE (Monselice, Italija).

ALPHA V PRO-EX 50-2/110: 1~230 V versija be plūdinio jungiklio, su įprasta (ne ATEX) valdymo dėžute; variklis P2 1.1 kW (P1 1.4 kW), 2850 aps./min, vardinė srovė 7.4 A; didžiausias kėlimo aukštis 12.5 m, didžiausias srautas 32.4 m³/val.; siurblio aukštis 388 mm, svoris 25.5 kg.

ATEX versiją gamintojo dokumentuose išskiria sertifikatas ir kabelis: ATEX siurbliai tiekiami su 10 m NSSHÖU-J 4x1.5 + 2x0.50 mm² kabeliu. 1~230 V versija tiekiama su įprasta (ne ATEX) valdymo dėžute, o 3~400 V versija - su laisvais kabelio galais. Sertifikatą išdavė notifikuotoji įstaiga Nr. 0477 (Eurofins Product Testing Italy). Modelio kode 50 žymi slėginės angos DN, 2 - variklio polių skaičių, 110 ir 150 - variklio galią P2 (atitinkamai 1.1 ir 1.5 kW), M - 1~230 V, T - 3~400 V.

Kaip veikia ALPHA V PRO-EX 50-2/110 ir ką reiškia jo žymėjimas

Ketaus GG20 sūkurinis darbaratis praleidžia iki 50 mm dydžio kietąsias daleles, o siurblys dirba vertikaliai, visiškai panardintas į skystį.

Dvipolis asinchroninis variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Variklio izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį siurblys panardintas.

Šiluminiai jutikliai T1-T2 įmontuoti variklio apvijoje: jie atsijungia apvijai įkaitus iki 130 °C ir vėl susijungia jai atvėsus iki 75 °C. T1-T2 jungiami prie valdymo skydo apsaugos įtaiso, kuris išjungia siurblį perkaitus apvijai arba siurbimo angai nebesant po skysčiu. Apsaugos įtaisas neturi automatiškai įjungti siurblio iš naujo: siurblys paleidžiamas rankiniu būdu, patikrinus, ar tinkamai veikia plūdinis jungiklis.

Žymėjimas II 2G Ex db IIB T4 Gb, Ex h IIB T4 Gb pagal gamintojo instrukciją reiškia:

• II - įrangos grupė, skirta sprogioms dujų aplinkoms, išskyrus kasyklas.
• 2G - 2 kategorija, skirta dujoms ir rūkui. Instrukcijoje nurodyta, kad tokią įrangą galima montuoti 1 zonoje, apsaugos lygis - Gb.
• Ex db - sprogimui atsparus korpusas.
• Ex h - mechaninės dalies apsauga panardinant į skystį.
• IIB - abu apsaugos būdai tinka IIB ir IIA grupių dujoms.
• T4 - didžiausia paviršiaus temperatūra 135 °C.

Abi versijos neturi plūdinio jungiklio ir pagal skysčio lygį pačios neįsijungia. Gamintojo instrukcijoje nurodyta, kad siurblys visada montuojamas su automatine plūdinių jungiklių sistema. Naudojami tik DRENO POMPE leidžiami plūdiniai jungikliai, o ATEX plūdinis jungiklis jungiamas per aktyvų ATEX savisaugės grandinės barjerą. Per valandą leidžiama ne daugiau kaip 15 tolygiai paskirstytų paleidimų.

Kaip pasirinkti ALPHA V PRO-EX 50-2/110: žymėjimas, darbo taškas ir maitinimas

Pirmiausia sprogios aplinkos klasifikacija turi atitikti siurblio žymėjimą: II 2G, IIB arba IIA grupės dujos, temperatūros klasė T4 (didžiausia paviršiaus temperatūra 135 °C), aplinkos temperatūra nuo 0 iki +40 °C. Tada modelis parenkamas pagal reikiamą darbo tašką ir maitinimo tinklą.

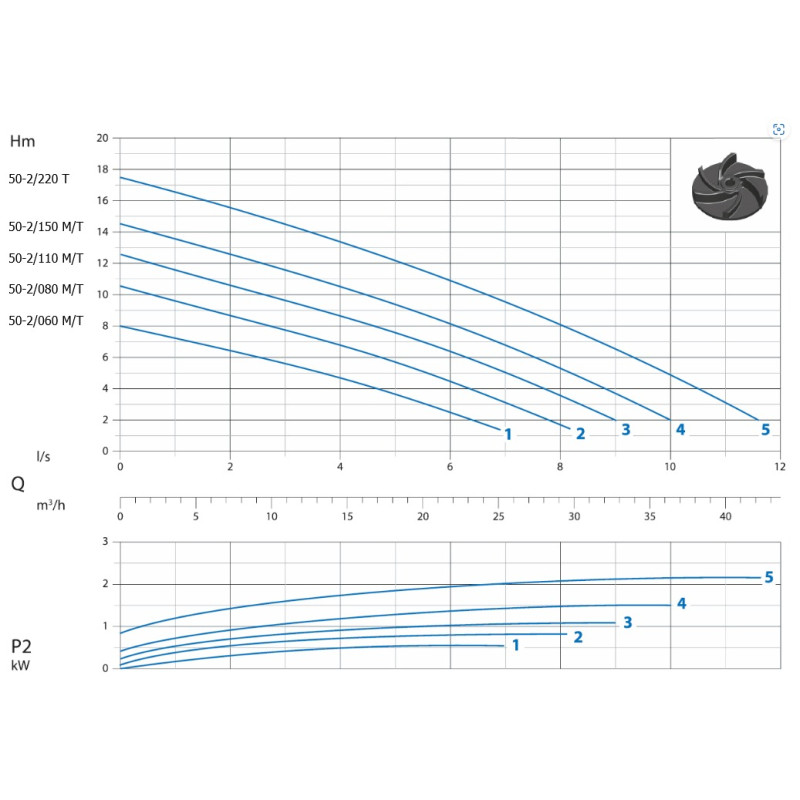

Didžiausias kėlimo aukštis yra kreivės pradžioje, kai srautas lygus nuliui, o didžiausias srautas - kreivės gale, kai kėlimo aukštis siekia apie 2 m. Darbo taškai pagal gamintojo lentelę (kėlimo aukštis metrais; "-" - lentelėje tokio taško nėra):

Pavyzdžiui, esant 18 m³/val. (5 l/s) srautui, ALPHA V PRO-EX 50-2/110 kelia 7.5 m, o ALPHA V PRO-EX 50-2/150 - 9.5 m.

ALPHA V PRO-EX 50-2/110 yra 1~230 V versija vienfaziam tinklui, ALPHA V PRO-EX 50-2/150 - 3~400 V versija trifaziam valdymo skydui.

Į ką atkreipti dėmesį montuojant ALPHA V PRO-EX 50-2/110

• Sertifikato sąlygos. Maitinimo įtampa nuo vardinės gali nukrypti ne daugiau kaip ±5 %. Siurblys turi dirbti tik visiškai panardintas 0-40 °C temperatūros skystyje, o atskiras apsaugos įtaisas turi neleisti jam dirbti nepanardintam.
• Sausa eiga ir degūs skysčiai. Sausai siurblys dirbti negali, nes kyla sprogimo pavojus. Degių skysčių, pavyzdžiui, benzino, siurbti negalima.
• Konstrukcija. Liepsnai nepralaidžių jungčių remontuoti negalima. Naudojami tik A2-70 stiprumo klasės varžtai. Prieš naudojimą patikrinama, ar ant kabelio įvorės sumontuotas papildomas kabelio laikiklis. Ant siurblio - įspėjimas neatidaryti, kol įjungta įtampa.
• Jungčių vieta. Kabelio įvorę ir jungčių vietą gali atidaryti tik kvalifikuoti DRENO POMPE specialistai; jei jas atidaro kiti, siurblys netenka ATEX savybių.
• Potencialų išlyginimas. Išoriniame paviršiuje, prie variklio ir siurblio korpusų jungties, įrengtas varžtas. Prie jo kilpiniu antgaliu jungiamas geltonai žalias, ne mažesnio kaip 4 mm² skerspjūvio laidas pagal EN 60079-14.
• Valdymo įranga. Ji montuojama už šulinio ribų, saugioje vietoje, ir apsaugoma nuo oro sąlygų. Su 1~230 V versija tiekiama valdymo dėžutė nėra ATEX.
• Skystis. Leistinas pH - nuo 6 iki 10, tankis - mažesnis kaip 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m, kietosios dalelės - iki 50 mm. Siurblio aukštis - 388 mm.
• Pastatymas. Siurbimo anga turi būti žemiausioje šulinio vietoje. Siurblys statomas ant pagrindo arba pakabinamas virš dugno. Gamintojas rekomenduoja 2" vamzdį ir rutulinį atbulinį vožtuvą.
• 3~400 V versija. Po kiekvieno prijungimo tikrinama sukimosi kryptis; jei ji neteisinga, sukeičiamos dvi fazės.
• Priežiūra. Priežiūros darbai atliekami tik nepavojingoje zonoje. Triukšmo lygis neviršija 70 dB(A).

Iš ko pagamintas ALPHA V PRO-EX 50-2/110

Variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20. Velenas pagamintas iš nerūdijančiojo plieno AISI 420, rankena - iš nerūdijančiojo plieno. Nerūdijančiojo plieno kabelio įvorė turi apsaugą nuo ištraukimo ir atitinka EN 60079-0 bei EN 60079-1.

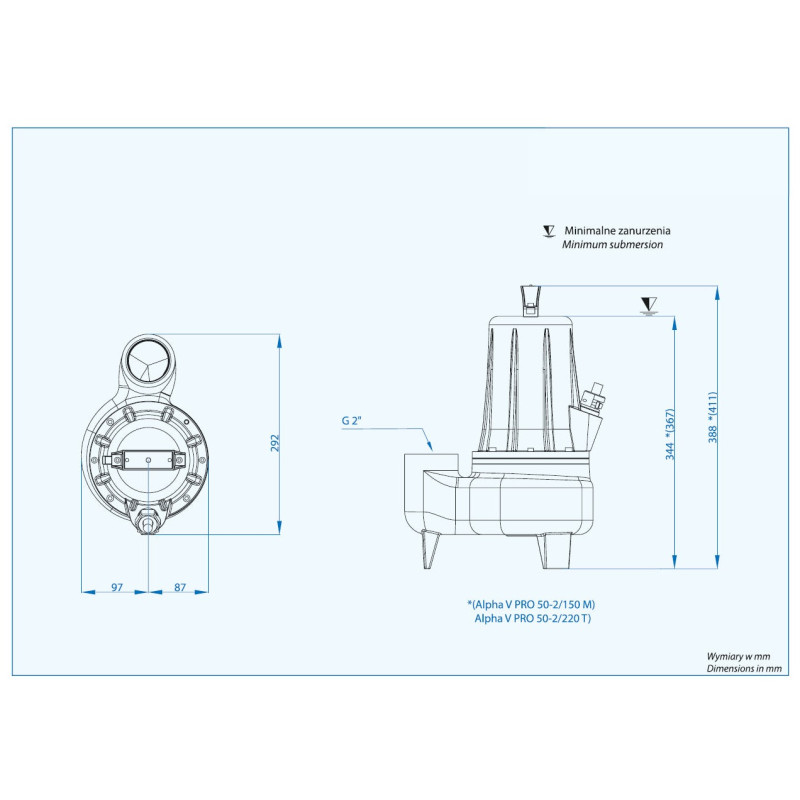

Variklio pusėje įrengtas lūpinis sandariklis, o darbaračio pusėje - silicio karbido ir keramikos mechaninis sandariklis su Viton elementais. Abu modeliai sveria po 25.5 kg, jų matmenys plane - 292 × 184 mm.

DRENO ALPHA V PRO-EX 50-2/110 M dokumentai

• Techninė kortelė (PDF, PL / EN, 1.5 MB)
• Techninė kortelė (PDF, IT / EN, 0.6 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)
• ATEX sertifikatas (PDF, EN, 3 MB)

DRENO ALPHA V PRO-EX serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
