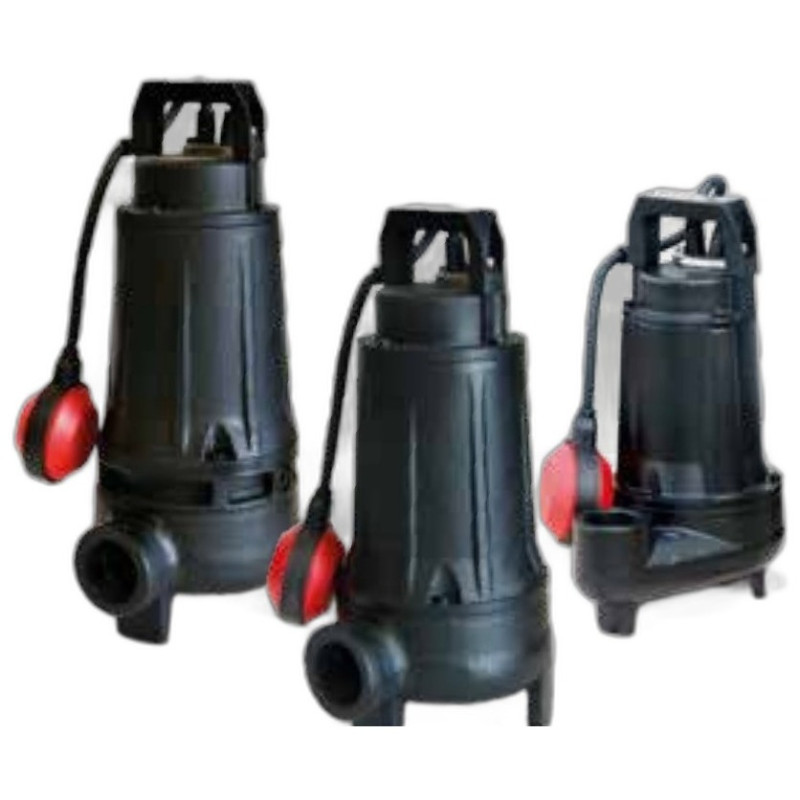

Fekalinis siurblys DRENO COMPATTA 1 su plūdiniu jungikliu 0.28kW 230V 7m 150L/min.

DRENO COMPATTA 1 su plūdiniu jungikliu - ketinis nuotekų siurblys su sūkuriniu darbaračiu

DRENO COMPATTA - panardinamasis nuotekų siurblys su sūkuriniu (vortex) darbaračiu, kurio visos pagrindinės dalys pagamintos iš ketaus GG20. Gamintojas jį skiria gyvenamųjų namų buitinėms nuotekoms, o naudojimo instrukcijoje taip pat nurodomos nevalytos nuotekos, dumblas ir nešvaraus vandens mišiniai buityje ir pramonėje. COMPATTA 1, 1.5, 3, 32, 4 ir 55: variklis 0.28-1.5 kW, kėlimo aukštis be srauto - 7-15 m, pro hidraulinę dalį praeina 30-50 mm kietosios dalelės.

DRENO COMPATTA 1 su plūdiniu jungikliu: 1~230 V, 1.9 A, kabelis su Schuko kištuku; variklis 0.28 kW; be srauto kelia 7 m, esant 3.6 m³/val. - 4.6 m, esant 9 m³/val. - 1 m; vertikalus išvadas G 1¼", laisvas praėjimas 30 mm.

Maitinimo kabelio ilgis - 10 m: vienfazių (1~230 V) siurblių kabelis baigiasi Schuko kištuku, trifazių (3~400 V) - laisvais galais. COMPATTA siurblius gamina DRENO POMPE (Monselice, Italija).

Kaip veikia DRENO COMPATTA 1 su plūdiniu jungikliu ir kaip jis valdomas

Sūkurinis darbaratis sukelia skysčio sūkurį siurblio korpuse, ir kietosios dalelės juda kartu su srautu. Didžiausią jų dydį riboja gamintojo nurodytas laisvas praėjimas: 30 mm COMPATTA 1 ir 1.5, 35 mm COMPATTA 3, 40 mm COMPATTA 32, 50 mm COMPATTA 4 ir 55.

Asinchroninis dviejų polių variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys. Apvijoje įmontuota šiluminė apsauga. Vienfazių variklių bimetaliniai jungikliai ties 130 °C atjungia maitinimą, o apvijai atvėsus iki 75 °C vėl jį įjungia, ir siurblys pasileidžia pats.

Versijos su plūdiniu jungikliu (modelio kode - raidė G) įsijungia ir išsijungia pagal skysčio lygį šulinyje. Plūdei reikia pakankamai vietos laisvai kilti. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas, kad nuotekos netekėtų atgal. Trifazėje versijoje su plūdiniu jungikliu plūdiniam jungikliui veikti reikia valdymo relės.

Versijos be raidės G savo lygio valdymo neturi: automatiniam darbui jos jungiamos per išorinį plūdinį jungiklį arba lygio valdymą. Trifazio siurblio plūdinis jungiklis jungiamas per valdymo relę.

Skaičius modelio kode (1, 1.5, 3, 32, 4, 55) žymi gamintojo našumo kreivę, o ne variklio galią. M reiškia vienfazį 1~230 V variklį, T - trifazį 3~400 V variklį, G - plūdinį jungiklį.

Didžiausias 7-15 m kėlimo aukštis nurodo slėgį, kai srauto nėra. Didėjant debitui, kėlimo aukštis mažėja: pavyzdžiui, COMPATTA 4, tiekdamas 18 m³/val., kelia 7 m.

Kaip pasirinkti DRENO COMPATTA 1 su plūdiniu jungikliu

Dydį lemia kietųjų dalelių dydis, išvadas, montavimo būdas ir darbo taškas, t. y. debitas esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir slėginės linijos nuostoliai.

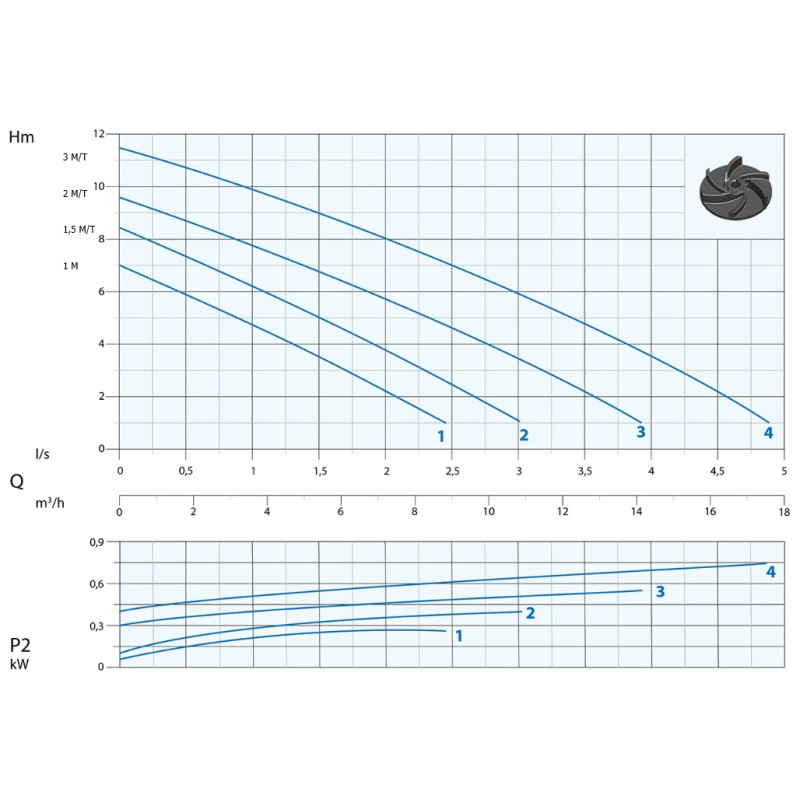

Kėlimo aukštis esant nurodytam debitui (gamintojo lentelė; «-» - už kreivės ribų):

COMPATTA 1 ir 1.5 statomi ant dugno, o slėginė linija jungiama per vertikalią 1¼" žarnos jungtį; automatinio sujungimo pagrindo šiems dydžiams gamintojas nesiūlo. COMPATTA 3, 32, 4 ir 55 galima statyti ant automatinio sujungimo pagrindo su kreipiančiaisiais arba jungti per sriegiuotą alkūnę su 1½" ar 2" žarnos jungtimi. Pagrindo tipas COMPATTA 3 ir COMPATTA 32, 4, 55 skiriasi. Tai gamintojo priedai, užsakomi atskirai.

Skaičiavimo pavyzdys: 4 m lygių skirtumas ir 30 m slėginė linija, kurios vidinis skersmuo 50 mm. Įvertinus tik tiesaus vamzdžio trintį pagal Hazen-Williams formulę (C = 120), COMPATTA 1 tiekia apie 4 m³/val., COMPATTA 1.5 - apie 5.9 m³/val., COMPATTA 3 - apie 10.7 m³/val., COMPATTA 32 - apie 12.9 m³/val., COMPATTA 4 - apie 15.5 m³/val., COMPATTA 55 - apie 17.5 m³/val. Alkūnių, vožtuvų ir jungčių nuostoliai neįskaičiuoti.

COMPATTA netinka, kai reikia didesnio nei 15 m kėlimo aukščio, praleisti didesnes nei 50 mm daleles, siurbti šiltesnį nei 40 °C skystį arba dirbti sprogioje aplinkoje.

Į ką atkreipti dėmesį montuojant DRENO COMPATTA 1 su plūdiniu jungikliu

• Skystis. Temperatūra iki 40 °C, kai siurblys visiškai panardintas. Leistinas pH - nuo 6 iki 10. Hidrauliniai duomenys galioja skysčiams, kurių tankis mažesnis nei 1.1 kg/dm³.

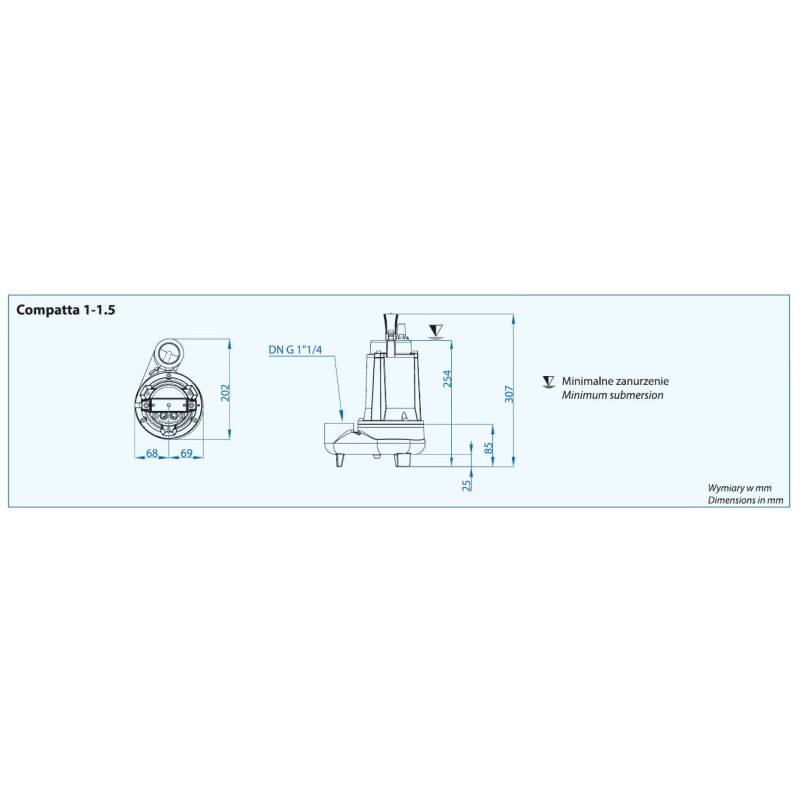

• Panardinimas. Didžiausias gylis - 20 m. Mažiausias panardinimas, matuojamas nuo siurblio pagrindo, kai siurblys stovi ant dugno: 254 mm COMPATTA 1 ir 1.5, 322 mm COMPATTA 3, 347 mm COMPATTA 32, 391 mm COMPATTA 4 ir 55. Siurblio aukštis atitinkamai 307, 375, 400 ir 444 mm.
• Padėtis šulinyje. Įsiurbimo anga turi būti žemiausiame talpos taške. Kad siurblys neįklimptų į dumblą, jis statomas ant pagrindo arba pakabinamas virš dugno.
• Maitinimas. Leistina įtampa - 230 V arba 400 V ±5 %, dažnis - 50 Hz ±2 %. Už šulinio įrengta elektros įranga turi būti apsaugota nuo oro sąlygų ir iš talpos kylančių dujų.
• Trifaziai siurbliai. Po kiekvieno naujo prijungimo tikrinama sukimosi kryptis. Žiūrint iš įsiurbimo angos pusės, darbaratis turi suktis prieš laikrodžio rodyklę, o įjungiamas siurblys, žiūrint iš viršaus, trūkteli prieš laikrodžio rodyklę. Netinkama sukimosi kryptis perkaitina variklį, sukelia stiprią vibraciją ir smarkiai sumažina našumą.
• Netinkama aplinka. Siurblio negalima naudoti vietose, kur gresia sprogimas ar gaisras, ir degiems skysčiams siurbti.
• Kėlimas ir šaltis. Siurblys keliamas tik už rankenos, ne už kabelio. Panardintas siurblys neužšąla. Ištraukus jį į šaltį, darbaratis gali užšalti: tada siurblys atitirpinamas panardinant į vandenį, o ne kaitinant.

Iš ko pagamintas DRENO COMPATTA 1 su plūdiniu jungikliu

Variklio dangtis, variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20. Variklio velenas - iš nerūdijančiojo plieno AISI 420, rankena - iš kieto nailono. Variklio pusėje veleną sandarina lūpinis sandariklis, darbaračio pusėje - silicio karbido ir keramikos mechaninis sandariklis (SIC+CE, Viton). Kabelis - H07RN8F: vienfaziams siurbliams 3x1 mm² (Ø9 mm), trifaziams 4x1 mm² (Ø10 mm). Našumo kreivės pateiktos pagal ISO 9906:2012 3B2.

DRENO COMPATTA 1 M/G su plūdiniu jungikliu dokumentai

• Techninė kortelė (PDF, IT / EN, 1.2 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO COMPATTA serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
