Fekalinis siurblys DRENO COMPATTA EVO 4 1.1kW 13m 510L/min.

DRENO COMPATTA EVO 4 - nuotekų siurblys su dvigubu mechaniniu sandarikliu alyvos kameroje

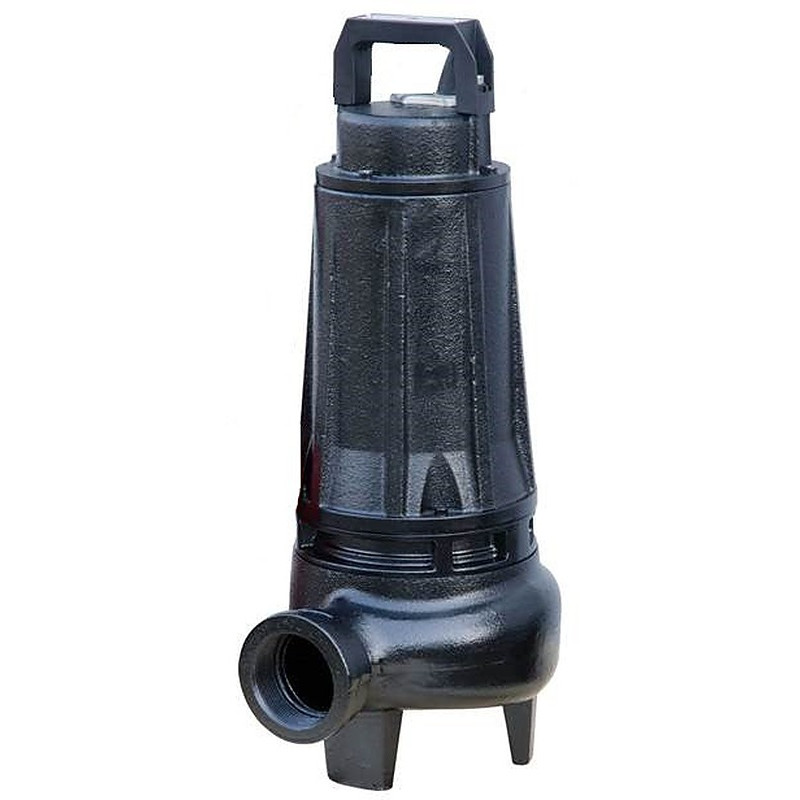

DRENO COMPATTA EVO 4 ir 55 - panardinami nuotekų siurbliai su sūkuriniu (vortex) darbaračiu ir ketaus GG20 korpusu. Gamintojas juos skiria gyvenamųjų namų buitinėms nuotekoms, o naudojimo instrukcijoje nurodytos ir nevalytos nuotekos, dumblas bei nešvaraus vandens mišiniai. Variklio galia - 1.1 arba 1.5 kW, be srauto siurblys kelia 13 arba 15 m, laisvas praėjimas - 50 mm, horizontalus išvadas - G 2". Tarp nuotekų ir variklio įrengti du mechaniniai sandarikliai alyvos kameroje.

DRENO COMPATTA EVO 4: 1~230 V versija (7.6 A, kabelis su Schuko kištuku) arba 3~400 V versija (2.9 A, laisvi kabelio galai), plūdinio jungiklio nėra; variklis 1.1 kW; be srauto kelia 13 m, esant 10.8 m³/val. - 9.5 m, esant 28.8 m³/val. - 3 m; horizontalus išvadas G 2", laisvas praėjimas 50 mm.

Nuo standartinės COMPATTA versijos EVO skiriasi sandarinimu: standartinėje versijoje variklio pusėje įrengtas lūpinis sandariklis, o EVO turi dvigubą mechaninį sandariklį alyvos kameroje. Hidraulika, variklis ir kabelis tie patys. Maitinimo kabelio ilgis - 10 m: vienfazių (1~230 V) siurblių kabelis baigiasi Schuko kištuku, trifazių (3~400 V) - laisvais galais. Siurblius gamina DRENO POMPE (Monselice, Italija).

Kaip veikia DRENO COMPATTA EVO 4 ir kaip jis valdomas

Sūkurinis darbaratis sukelia skysčio sūkurį siurblio korpuse, ir kietosios dalelės juda kartu su srautu. Abiejų modelių laisvas praėjimas - 50 mm.

Tarp hidraulinės dalies ir variklio įrengti du mechaniniai sandarikliai alyvos kameroje: variklio pusėje - anglies ir keramikos pora (CA/CE, Viton), darbaračio pusėje - silicio karbido pora (SIC/SIC, Viton). Alyvos kamerą galima apžiūrėti; jei matyti, kad į alyvą pateko kito skysčio, alyvą reikia pakeisti. Gamintojas naudoja ekologišką, netoksišką, bespalvę parafino alyvą.

Asinchroninis 2 polių variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys, o apvijoje įmontuota šiluminė apsauga. Vienfazių variklių bimetaliniai jungikliai ties 130 °C atjungia maitinimą, o apvijai atvėsus iki 75 °C vėl jį įjungia, ir siurblys pasileidžia pats.

Versijos su plūdiniu jungikliu (modelio kode - raidė G) įsijungia ir išsijungia pagal skysčio lygį. Plūdei reikia pakankamai vietos laisvai kilti, o slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas. Trifazėje versijoje su plūdiniu jungikliu plūdiniam jungikliui veikti reikia valdymo relės.

Versijos be plūdinio jungiklio savo lygio valdymo neturi: automatiniam darbui jos jungiamos per išorinį plūdinį jungiklį arba lygio valdymą. Trifazio siurblio plūdinis jungiklis jungiamas per valdymo relę.

Modelio kode skaičiai 4 ir 55 žymi gamintojo našumo kreivės numerį, o ne variklio galią. M reiškia 1~230 V maitinimą, T - 3~400 V, G - plūdinį jungiklį, EVO - dvigubą mechaninį sandariklį.

Kaip pasirinkti DRENO COMPATTA EVO 4

EVO 4 ir EVO 55 turi tą patį 50 mm praėjimą ir G 2" išvadą, o skiriasi variklio galia ir kėlimo aukštis. Modelis parenkamas pagal darbo tašką - debitą esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir slėginės linijos nuostoliai.

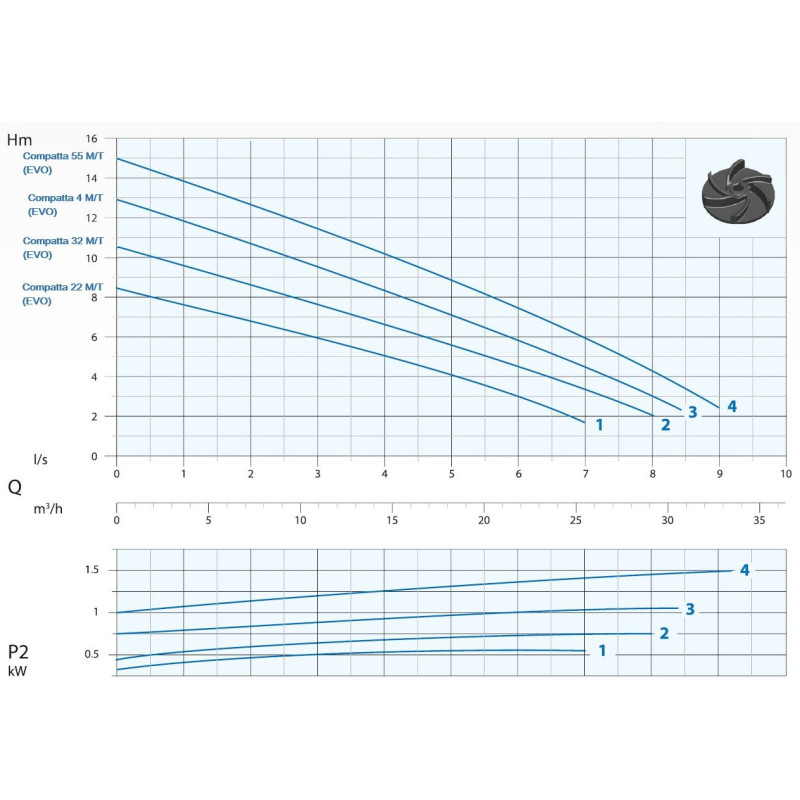

Kėlimo aukštis esant nurodytam debitui (gamintojo lentelė):

Paskutiniame lentelės taške COMPATTA EVO 4, tiekdamas 28.8 m³/val., kelia 3 m, o COMPATTA EVO 55, tiekdamas 32.4 m³/val., - 2.5 m.

Darbo taško pavyzdys: 4 m lygių skirtumas ir 30 m slėginė linija, kurios vidinis skersmuo 50 mm. Įvertinus tik tiesaus vamzdžio trintį pagal Hazen-Williams formulę (C = 120), COMPATTA EVO 4 tiekia apie 15.5 m³/val., COMPATTA EVO 55 - apie 17.5 m³/val. Alkūnių, vožtuvų ir jungčių nuostoliai neįskaičiuoti.

Siurblį galima statyti ant dugno arba ant automatinio sujungimo pagrindo su kreipiančiaisiais, o slėginę liniją jungti ir per 2" sriegiuotą alkūnę su žarnos jungtimi. Tai gamintojo priedai, užsakomi atskirai.

COMPATTA EVO netinka, kai reikia didesnio nei 15 m kėlimo aukščio, nuotekose yra didesnių nei 50 mm kietųjų dalelių, skysčio temperatūra viršija 40 °C arba siurblys turi dirbti sprogioje aplinkoje.

Į ką atkreipti dėmesį montuojant DRENO COMPATTA EVO 4

• Skystis. Temperatūra iki 40 °C, kai siurblys visiškai panardintas. Leistinas pH - nuo 6 iki 10. Hidraulikos duomenys galioja skysčiams, kurių tankis mažesnis kaip 1.1 kg/dm³.
• Panardinimas ir aukštis. Didžiausias panardinimo gylis - 20 m. Mažiausias panardinimas - 411 mm nuo siurblio pagrindo, siurblio aukštis - 464 mm. Gamintojo matmenų lentelėje EVO 4 ir 55 yra 20 mm aukštesni už standartinę versiją, o jų mažiausias panardinimas - 20 mm didesnis.
• Padėtis šulinyje. Įsiurbimo anga turi būti žemiausiame talpos taške. Kad siurblys neįklimptų į dumblą, jis statomas ant pagrindo arba pakabinamas virš dugno.
• Maitinimas. Leistina įtampa - 230 V arba 400 V ±5 %, dažnis - 50 Hz ±2 %. Už šulinio įrengta elektros įranga apsaugoma nuo oro sąlygų ir iš talpos kylančių dujų.
• Trifaziai siurbliai. Po kiekvieno naujo prijungimo tikrinama sukimosi kryptis. Žiūrint iš įsiurbimo angos pusės, darbaratis turi suktis prieš laikrodžio rodyklę, o paleidžiamas siurblys, žiūrint iš viršaus, trūkteli prieš laikrodžio rodyklę. Netinkama sukimosi kryptis perkaitina variklį, sukelia stiprią vibraciją ir smarkiai sumažina našumą.
• Netinkama aplinka. Siurblio negalima naudoti vietose, kuriose gresia sprogimas ar gaisras, ir degiems skysčiams siurbti.
• Kėlimas ir šaltis. Siurblys keliamas tik už rankenos, ne už kabelio. Panardintas siurblys neužšąla. Ištraukus jį į šaltį, darbaratis gali užšalti: tada siurblys atitirpinamas panardinant į vandenį, o ne kaitinant.

Iš ko pagamintas DRENO COMPATTA EVO 4

Variklio dangtis, variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20, variklio velenas - iš nerūdijančiojo plieno AISI 420, rankena - iš kieto nailono. Dvigubą mechaninį sandariklį alyvos kameroje sudaro CA/CE/Viton pora variklio pusėje ir SIC/SIC/Viton pora darbaračio pusėje. Kabelis - H07RN8F: vienfaziams siurbliams 3x1 mm² (Ø9 mm), trifaziams 4x1 mm² (Ø10 mm). Našumo kreivės pateiktos pagal ISO 9906:2012 3B2.

DRENO COMPATTA EVO 4 M dokumentai

• Techninė kortelė (PDF, IT / EN, 1.2 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO COMPATTA EVO serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
