Fekalinis siurblys DRENO COMPATTA EVO 55 1.5kW 400V 15m 540L/min.

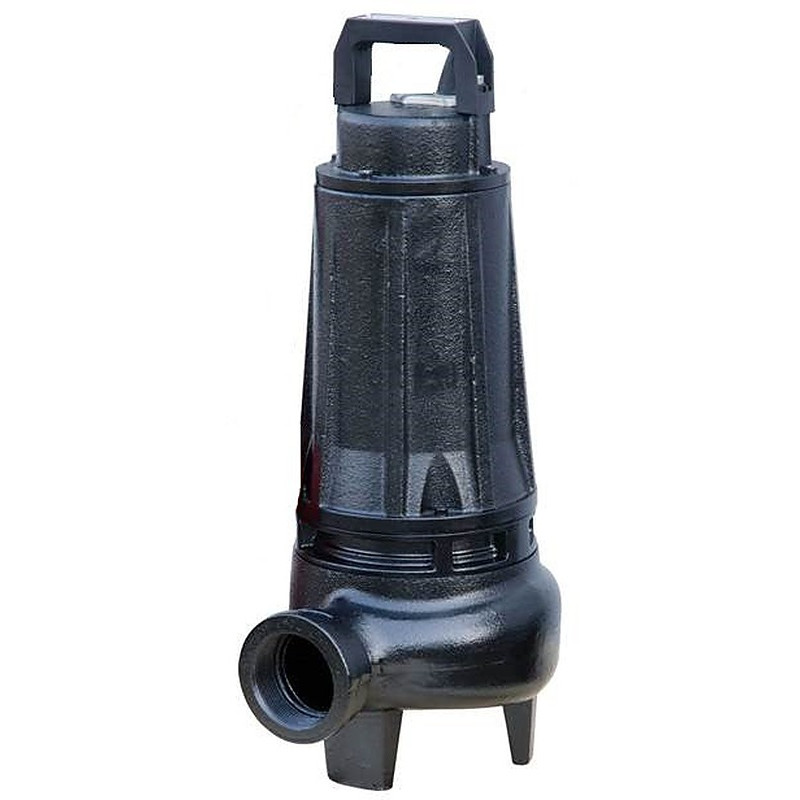

DRENO COMPATTA EVO 55 - nuotekų siurblys su dvigubu mechaniniu sandarikliu alyvos kameroje

DRENO COMPATTA EVO 4 ir 55 - panardinami nuotekų siurbliai su sūkuriniu (vortex) darbaračiu ir ketaus GG20 korpusu. Gamintojas juos skiria gyvenamųjų namų buitinėms nuotekoms, o naudojimo instrukcijoje nurodytos ir nevalytos nuotekos, dumblas bei nešvaraus vandens mišiniai. Variklio galia - 1.1 arba 1.5 kW, be srauto siurblys kelia 13 arba 15 m, laisvas praėjimas - 50 mm, horizontalus išvadas - G 2". Tarp nuotekų ir variklio įrengti du mechaniniai sandarikliai alyvos kameroje.

DRENO COMPATTA EVO 55: 3~400 V, 3.7 A, laisvi kabelio galai, plūdinio jungiklio nėra; variklis 1.5 kW; be srauto kelia 15 m, esant 10.8 m³/val. - 11.5 m, esant 32.4 m³/val. - 2.5 m; horizontalus išvadas G 2", laisvas praėjimas 50 mm.

Nuo standartinės COMPATTA versijos EVO skiriasi sandarinimu: standartinėje versijoje variklio pusėje įrengtas lūpinis sandariklis, o EVO turi dvigubą mechaninį sandariklį alyvos kameroje. Hidraulika, variklis ir kabelis tie patys. Maitinimo kabelio ilgis - 10 m: vienfazių (1~230 V) siurblių kabelis baigiasi Schuko kištuku, trifazių (3~400 V) - laisvais galais. Siurblius gamina DRENO POMPE (Monselice, Italija).

Kaip veikia DRENO COMPATTA EVO 55 ir kaip jis valdomas

Sūkurinis darbaratis sukelia skysčio sūkurį siurblio korpuse, ir kietosios dalelės juda kartu su srautu. Abiejų modelių laisvas praėjimas - 50 mm.

Tarp hidraulinės dalies ir variklio įrengti du mechaniniai sandarikliai alyvos kameroje: variklio pusėje - anglies ir keramikos pora (CA/CE, Viton), darbaračio pusėje - silicio karbido pora (SIC/SIC, Viton). Alyvos kamerą galima apžiūrėti; jei matyti, kad į alyvą pateko kito skysčio, alyvą reikia pakeisti. Gamintojas naudoja ekologišką, netoksišką, bespalvę parafino alyvą.

Asinchroninis 2 polių variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys, o apvijoje įmontuota šiluminė apsauga. Vienfazių variklių bimetaliniai jungikliai ties 130 °C atjungia maitinimą, o apvijai atvėsus iki 75 °C vėl jį įjungia, ir siurblys pasileidžia pats.

Versijos su plūdiniu jungikliu (modelio kode - raidė G) įsijungia ir išsijungia pagal skysčio lygį. Plūdei reikia pakankamai vietos laisvai kilti, o slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas. Trifazėje versijoje su plūdiniu jungikliu plūdiniam jungikliui veikti reikia valdymo relės.

Versijos be plūdinio jungiklio savo lygio valdymo neturi: automatiniam darbui jos jungiamos per išorinį plūdinį jungiklį arba lygio valdymą. Trifazio siurblio plūdinis jungiklis jungiamas per valdymo relę.

Modelio kode skaičiai 4 ir 55 žymi gamintojo našumo kreivės numerį, o ne variklio galią. M reiškia 1~230 V maitinimą, T - 3~400 V, G - plūdinį jungiklį, EVO - dvigubą mechaninį sandariklį.

Kaip pasirinkti DRENO COMPATTA EVO 55

EVO 4 ir EVO 55 turi tą patį 50 mm praėjimą ir G 2" išvadą, o skiriasi variklio galia ir kėlimo aukštis. Modelis parenkamas pagal darbo tašką - debitą esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir slėginės linijos nuostoliai.

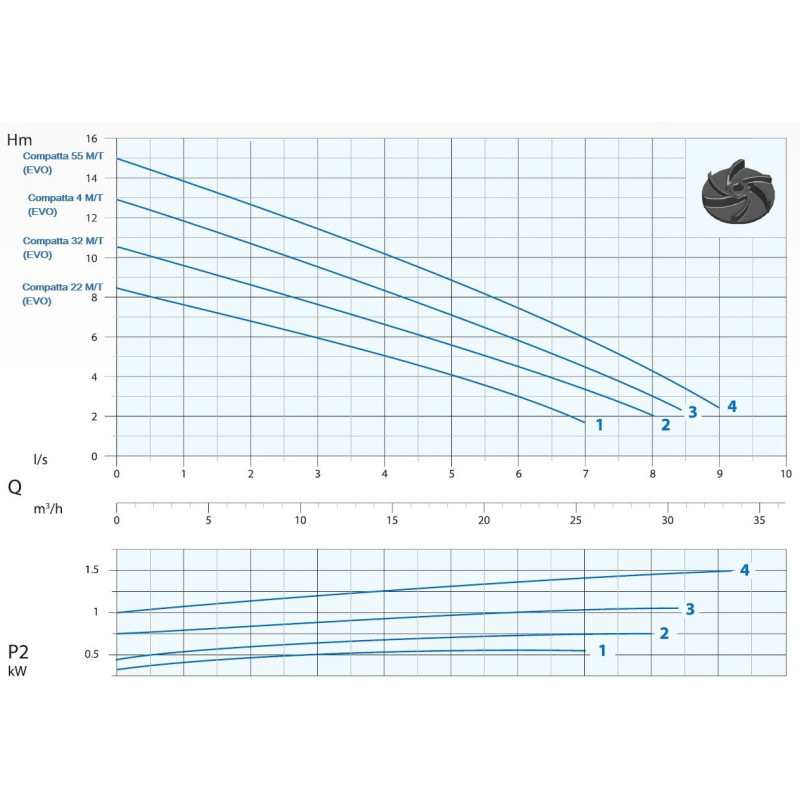

Kėlimo aukštis esant nurodytam debitui (gamintojo lentelė):

Paskutiniame lentelės taške COMPATTA EVO 4, tiekdamas 28.8 m³/val., kelia 3 m, o COMPATTA EVO 55, tiekdamas 32.4 m³/val., - 2.5 m.

Darbo taško pavyzdys: 4 m lygių skirtumas ir 30 m slėginė linija, kurios vidinis skersmuo 50 mm. Įvertinus tik tiesaus vamzdžio trintį pagal Hazen-Williams formulę (C = 120), COMPATTA EVO 4 tiekia apie 15.5 m³/val., COMPATTA EVO 55 - apie 17.5 m³/val. Alkūnių, vožtuvų ir jungčių nuostoliai neįskaičiuoti.

Siurblį galima statyti ant dugno arba ant automatinio sujungimo pagrindo su kreipiančiaisiais, o slėginę liniją jungti ir per 2" sriegiuotą alkūnę su žarnos jungtimi. Tai gamintojo priedai, užsakomi atskirai.

COMPATTA EVO netinka, kai reikia didesnio nei 15 m kėlimo aukščio, nuotekose yra didesnių nei 50 mm kietųjų dalelių, skysčio temperatūra viršija 40 °C arba siurblys turi dirbti sprogioje aplinkoje.

Į ką atkreipti dėmesį montuojant DRENO COMPATTA EVO 55

• Skystis. Temperatūra iki 40 °C, kai siurblys visiškai panardintas. Leistinas pH - nuo 6 iki 10. Hidraulikos duomenys galioja skysčiams, kurių tankis mažesnis kaip 1.1 kg/dm³.
• Panardinimas ir aukštis. Didžiausias panardinimo gylis - 20 m. Mažiausias panardinimas - 411 mm nuo siurblio pagrindo, siurblio aukštis - 464 mm. Gamintojo matmenų lentelėje EVO 4 ir 55 yra 20 mm aukštesni už standartinę versiją, o jų mažiausias panardinimas - 20 mm didesnis.
• Padėtis šulinyje. Įsiurbimo anga turi būti žemiausiame talpos taške. Kad siurblys neįklimptų į dumblą, jis statomas ant pagrindo arba pakabinamas virš dugno.
• Maitinimas. Leistina įtampa - 230 V arba 400 V ±5 %, dažnis - 50 Hz ±2 %. Už šulinio įrengta elektros įranga apsaugoma nuo oro sąlygų ir iš talpos kylančių dujų.
• Trifaziai siurbliai. Po kiekvieno naujo prijungimo tikrinama sukimosi kryptis. Žiūrint iš įsiurbimo angos pusės, darbaratis turi suktis prieš laikrodžio rodyklę, o paleidžiamas siurblys, žiūrint iš viršaus, trūkteli prieš laikrodžio rodyklę. Netinkama sukimosi kryptis perkaitina variklį, sukelia stiprią vibraciją ir smarkiai sumažina našumą.
• Netinkama aplinka. Siurblio negalima naudoti vietose, kuriose gresia sprogimas ar gaisras, ir degiems skysčiams siurbti.
• Kėlimas ir šaltis. Siurblys keliamas tik už rankenos, ne už kabelio. Panardintas siurblys neužšąla. Ištraukus jį į šaltį, darbaratis gali užšalti: tada siurblys atitirpinamas panardinant į vandenį, o ne kaitinant.

Iš ko pagamintas DRENO COMPATTA EVO 55

Variklio dangtis, variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20, variklio velenas - iš nerūdijančiojo plieno AISI 420, rankena - iš kieto nailono. Dvigubą mechaninį sandariklį alyvos kameroje sudaro CA/CE/Viton pora variklio pusėje ir SIC/SIC/Viton pora darbaračio pusėje. Kabelis - H07RN8F: vienfaziams siurbliams 3x1 mm² (Ø9 mm), trifaziams 4x1 mm² (Ø10 mm). Našumo kreivės pateiktos pagal ISO 9906:2012 3B2.

DRENO COMPATTA EVO 55 T dokumentai

• Techninė kortelė (PDF, IT / EN, 1.2 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO COMPATTA EVO serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
