Fekalinis siurblys DRENO COMPATTA PRO 50-2/060 su plūdiniu jungikliu 0.6kW 230V 8.5m 420L/min.

DRENO COMPATTA PRO 50-2/060 su plūdiniu jungikliu - nuotekų siurblys su sūkuriniu darbaračiu ir 50 mm praėjimu

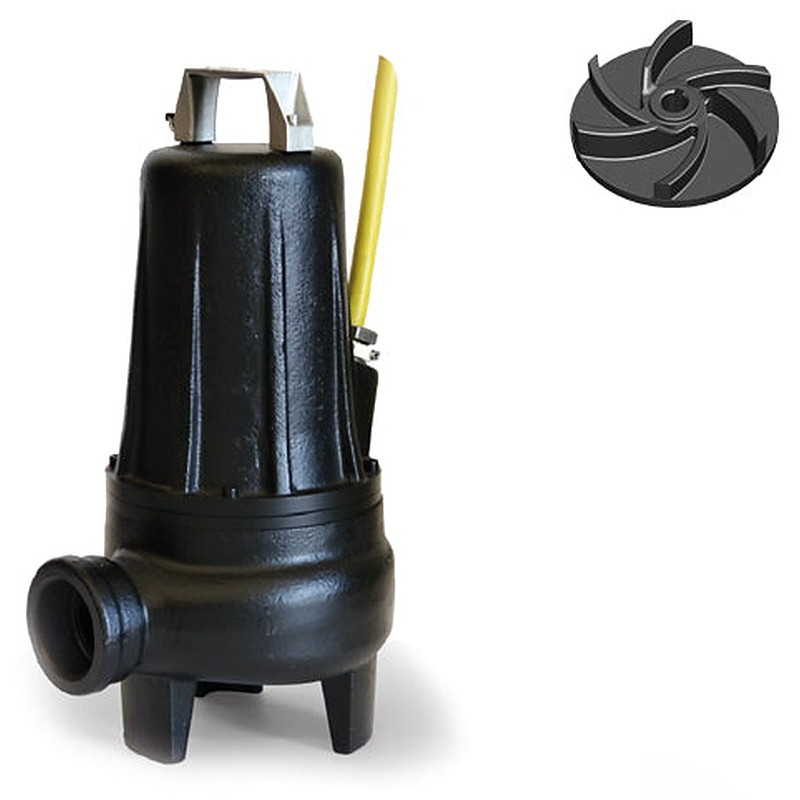

DRENO COMPATTA PRO - panardinamas nuotekų siurblys su sūkuriniu (vortex) darbaračiu ir ketaus GG20 korpusu. Gamintojas jį skiria gyvenamųjų namų buitinėms nuotekoms, o naudojimo instrukcijoje nurodytos ir buities, dirbtuvių bei pramonės nuotekos, nevalytos nuotekos, dumblas ir vandens mišiniai. Laisvas praėjimas - 50 mm, horizontalus išvadas - G 2", variklio galia - 0.6 arba 0.8 kW, be srauto siurblys kelia 8.5 arba 11 m.

DRENO COMPATTA PRO 50-2/060 su plūdiniu jungikliu: 1~230 V, 4.8 A, tiekiamas su valdymo dėžute; variklis 0.6 kW; be srauto kelia 8.5 m, esant 10.8 m³/val. - 6 m, esant 25.2 m³/val. - 1 m; horizontalus išvadas G 2", laisvas praėjimas 50 mm.

Variklio apvijoje įrengti šiluminiai jutikliai T1-T2, jie jungiami prie valdymo pulto. Vienfaziai (1~230 V) siurbliai tiekiami su valdymo dėžute, trifaziai (3~400 V) - su laisvais kabelio galais; kabelio ilgis - 10 m. Siurblius gamina DRENO POMPE (Monselice, Italija).

Kaip veikia DRENO COMPATTA PRO 50-2/060 su plūdiniu jungikliu ir kaip jis valdomas

Sūkurinis darbaratis sukelia skysčio sūkurį siurblio korpuse, ir kietosios dalelės juda kartu su srautu. Gamintojas nurodo visą 50 mm laisvą praėjimą. Ketinis darbaratis balansuojamas.

Asinchroninis 2 polių variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys.

Normaliai uždari šiluminiai jutikliai T1-T2 ties 130 °C atsidaro ir per valdymo pultą išjungia siurblį, o apvijai atvėsus iki 75 °C vėl užsidaro. Instrukcija reikalauja apsaugos įtaiso, kuris atjungia maitinimą perkaitus apvijai arba įsiurbimo angai atsidūrus virš skysčio. Toks įtaisas neturi grįžti į darbą savaime: jis įjungiamas rankiniu būdu, patikrinus plūdinio jungiklio veikimą.

Automatinį darbą užtikrina prie valdymo dėžutės prijungtas plūdinis jungiklis. Plūdei reikia pakankamai vietos laisvai kilti, o slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas. Versija su plūdiniu jungikliu (modelio kode - raidė G) dirba pagal skysčio lygį. Versijai be plūdinio jungiklio automatiniam darbui reikia plūdinio jungiklio, prijungto prie valdymo dėžutės (1~230 V) arba prie valdymo pulto (3~400 V). Per valandą leidžiama ne daugiau kaip 15 tolygiai paskirstytų paleidimų.

Modelio kode 50 reiškia išvado DN, 2 - variklio polių skaičių, o 060 ir 080 - variklio galią P2, atitinkamai 0.6 ir 0.8 kW. M žymi 1~230 V, T - 3~400 V, G - plūdinį jungiklį.

Kaip pasirinkti DRENO COMPATTA PRO 50-2/060 su plūdiniu jungikliu

Abiejų modelių praėjimas (50 mm) ir išvadas (G 2") vienodi. Modelis parenkamas pagal darbo tašką, t. y. debitą esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir slėginės linijos nuostoliai, ir pagal elektros tinklą.

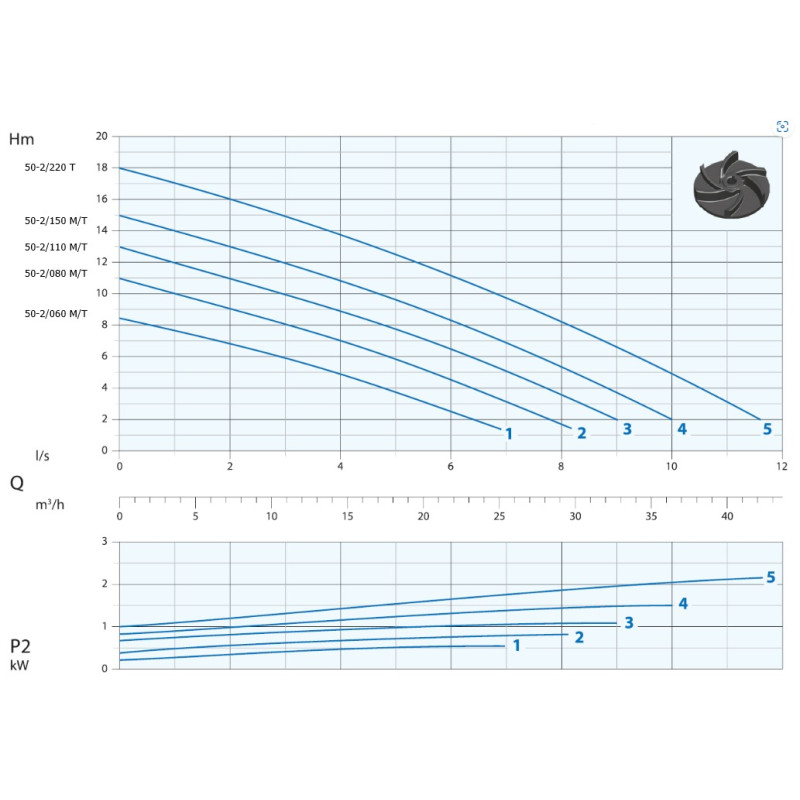

Kėlimo aukštis esant nurodytam debitui (gamintojo lentelė):

Paskutiniame COMPATTA PRO 50-2/080 lentelės taške debitas - 28.8 m³/val., kėlimo aukštis - 1.5 m.

Skaičiavimo pavyzdys: 4 m lygių skirtumas ir 30 m slėginė linija, kurios vidinis skersmuo 50 mm. Įvertinus tik tiesaus vamzdžio trintį pagal Hazen-Williams formulę (C = 120), COMPATTA PRO 50-2/060 tiekia apie 10.7 m³/val., COMPATTA PRO 50-2/080 - apie 13.7 m³/val. Alkūnių, vožtuvų ir jungčių nuostoliai neįskaičiuoti. Gamintojas rekomenduoja 2" slėginį vamzdį.

Siurblys statomas ant dugno arba ant automatinio sujungimo pagrindo su kreipiančiaisiais; slėginę liniją galima jungti ir per 2" sriegiuotą alkūnę su žarnos jungtimi. Tai gamintojo priedai, užsakomi atskirai.

Siurblys netinka, kai reikia didesnio kėlimo aukščio, nei rodo lentelė, skystyje yra didesnių nei 50 mm dalelių arba jo temperatūra viršija 40 °C. Sprogioje aplinkoje galima naudoti tik ATEX sertifikuotus siurblius su žyma EX modelio kode; standartinė COMPATTA PRO versija tokio sertifikato neturi.

Į ką atkreipti dėmesį montuojant DRENO COMPATTA PRO 50-2/060 su plūdiniu jungikliu

• Skystis. Temperatūra iki 40 °C, kai siurblys visiškai panardintas. Leistinas pH - nuo 6 iki 10. Hidraulikos duomenys galioja skysčiams, kurių tankis mažesnis kaip 1.1 kg/dm³.
• Panardinimas. Didžiausias gylis - 20 m. Mažiausias panardinimas - 344 mm nuo pagrindo, kai siurblys stovi ant dugno (siurblio aukštis 388 mm), arba 374 mm, kai jis stovi ant automatinio sujungimo pagrindo (bendras aukštis 418 mm).
• Padėtis šulinyje. Įsiurbimo anga - žemiausiame talpos taške. Kad siurblys neįklimptų į dumblą, jis statomas ant pagrindo arba pakabinamas virš dugno. Už šulinio įrengta elektros įranga apsaugoma nuo oro sąlygų ir įrengiama saugioje vietoje.
• Maitinimas ir apsauga. 230 V arba 400 V ±5 %, 50 Hz ±2 %. Jutikliai T1-T2 jungiami prie valdymo pulto, o apsaugos įtaisas po suveikimo įjungiamas rankiniu būdu.
• Paleidimai. Ne daugiau kaip 15 tolygiai paskirstytų paleidimų per valandą: šulinio tūris ir plūdinio jungiklio lygiai parenkami taip, kad ši riba nebūtų viršyta.
• Trifaziai siurbliai. Po kiekvieno naujo prijungimo tikrinama sukimosi kryptis. Žiūrint iš įsiurbimo angos pusės, darbaratis turi suktis prieš laikrodžio rodyklę, o paleidžiamas siurblys, žiūrint iš viršaus, trūkteli prieš laikrodžio rodyklę. Netinkama sukimosi kryptis perkaitina variklį, sukelia stiprią vibraciją ir smarkiai sumažina našumą.
• Kėlimas ir šaltis. Siurblys keliamas tik už rankenos, ne už kabelio. Ištraukus siurblį į šaltį, darbaratis gali užšalti: tada siurblys atitirpinamas panardinant į vandenį, o ne kaitinant.

Iš ko pagamintas DRENO COMPATTA PRO 50-2/060 su plūdiniu jungikliu

Variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20. Variklio velenas ir rankena - iš nerūdijančiojo plieno (velenas - AISI 420). Variklio pusėje įrengtas lūpinis sandariklis, darbaračio pusėje - silicio karbido ir keramikos mechaninis sandariklis (SIC+CE, Viton). Kabelio įvorė išlieta iš nerūdijančiojo plieno, turi apsaugą nuo ištraukimo ir atitinka EN 60079-0 bei EN 60079-1; ji standartinė visoje serijoje, tačiau standartinis siurblys ATEX sertifikato neturi. Kabelis - H07RN8F 4x1.5+2x0.50 mm², Ø12 mm, 10 m. Našumo kreivės pateiktos pagal ISO 9906:2012 3B2.

DRENO COMPATTA PRO 50-2/060 M/G dokumentai

• Techninė kortelė (PDF, PL / EN, 1.6 MB)
• Techninė kortelė (PDF, IT / EN, 0.8 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.2 MB)

DRENO COMPATTA PRO serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
