Fekalinis siurblys DRENO COMPATTA PRO-EX 50-2/080 0.8kW 230V 11m 480L/min.

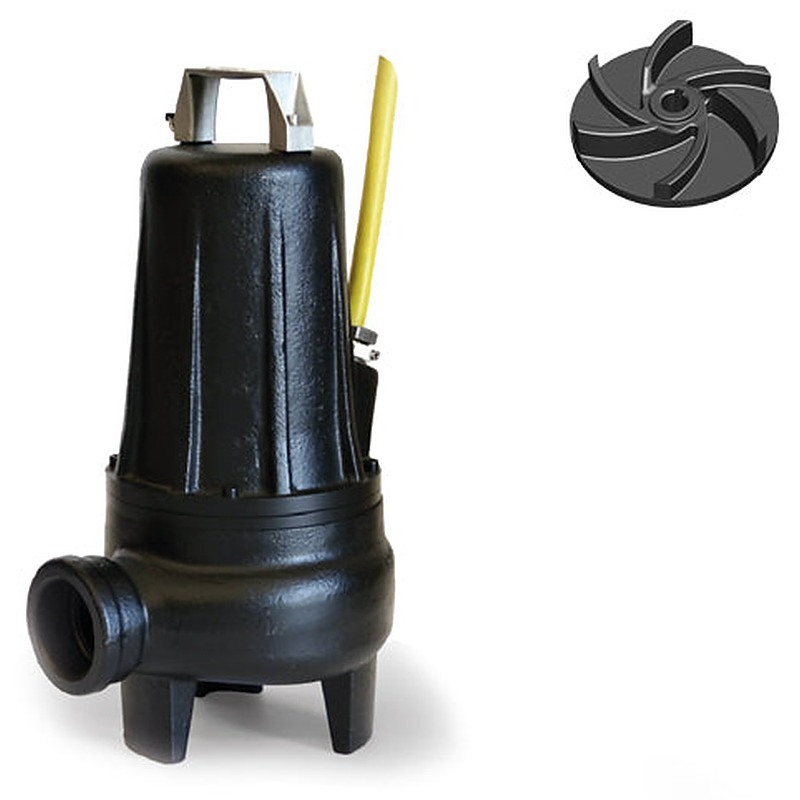

DRENO COMPATTA PRO-EX 50-2/080 - ATEX nuotekų siurblys su sūkuriniu darbaračiu

DRENO COMPATTA PRO-EX 50-2/080 - panardinamasis 0.8 kW nuotekų siurblys su sūkuriniu (vortex) darbaračiu, skirtas naudoti potencialiai sprogioje aplinkoje. Jo atitiktį patvirtina ES tipo tyrimo sertifikatas EPT 17 ATEX 2701 X, žymėjimas - II 2G Ex db IIB T4 Gb ir Ex h IIB T4 Gb, 0 °C ≤ Ta ≤ 40 °C. Be srauto siurblys kelia 11 m, laisvas praėjimas - 50 mm, horizontalus išvadas - G 2", maitinimas - 1~230 V, srovė - 6 A.

Naudojimo instrukcijoje nurodyta, kad siurblys skirtas buities, dirbtuvių ir pramonės nuotekoms, nevalytoms nuotekoms, dumblui ir vandens mišiniams siurbti vietose, kuriose gresia sprogimas. Nuo standartinio COMPATTA PRO siurblio ši versija skiriasi ATEX sertifikatu, žymėjimu ir ATEX kabeliu NSSHÖU-J; hidraulikos ir variklio duomenys tie patys. 1~230 V siurblys tiekiamas su valdymo dėžute, kabelio ilgis - 10 m. Gamintojas - DRENO POMPE (Monselice, Italija).

Kaip veikia DRENO COMPATTA PRO-EX 50-2/080 ir ką reiškia jo žymėjimas

Sūkurinis darbaratis sukelia skysčio sūkurį siurblio korpuse, ir kietosios dalelės juda kartu su srautu. Gamintojas nurodo visą 50 mm laisvą praėjimą.

Asinchroninis 2 polių variklis sukasi 2850 aps./min, izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys. Apvijoje įrengti šiluminiai jutikliai T1-T2, jungiami prie valdymo pulto: ties 130 °C jie atsidaro ir išjungia siurblį, o apvijai atvėsus iki 75 °C vėl užsidaro.

Žymėjimo reikšmė pagal gamintojo instrukciją:

• II - II grupės įranga, skirta potencialiai sprogiai dujų aplinkai, išskyrus kasyklas.
• 2G - 2 kategorija, dujos ir rūkas. Pagal instrukciją įrangą galima montuoti 1 zonoje.
• Ex db - elektrinės dalies apsauga sprogimui atspariu apvalkalu, tinkama IIB ir IIA grupių dujoms.
• Ex h - mechaninės dalies apsauga panardinimu, IIB ir IIA grupių dujoms.
• T4 - didžiausia paviršiaus temperatūra 135 °C.
• Gb - aukštas apsaugos lygis.
• 0 °C ≤ Ta ≤ 40 °C - darbinės temperatūros ribos.

Vardinėje lentelėje - įspėjimas neatidaryti siurblio, kol jis prijungtas prie įtampos.

Modelio kode EX reiškia ATEX sertifikatą, 50 - išvado DN, 2 - variklio polių skaičių, 080 - variklio galią P2 (0.8 kW), M - 1~230 V maitinimą.

Kaip pasirinkti DRENO COMPATTA PRO-EX 50-2/080: darbo taškas

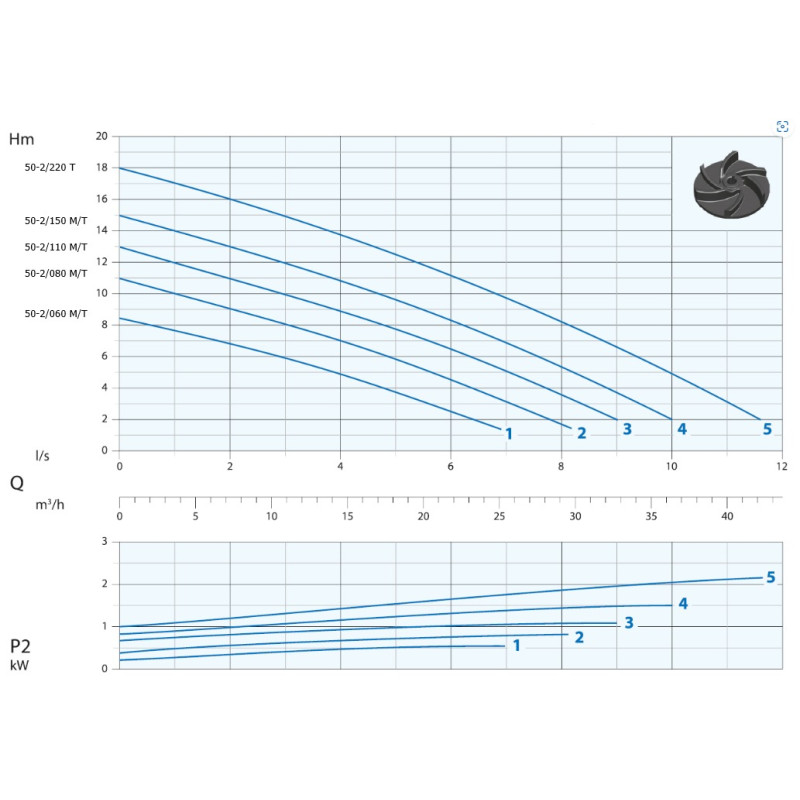

Siurblys tinka, kai darbo taškas, t. y. debitas esant bendram kėlimo aukščiui, yra ant jo kreivės. Bendrą kėlimo aukštį sudaro lygių skirtumas ir slėginės linijos nuostoliai. Be srauto siurblys kelia 11 m, o kreivės gale, esant 1.5 m kėlimo aukščiui, tiekia 28.8 m³/val.

Pavyzdžiui, esant 4 m lygių skirtumui ir 30 m slėginei linijai, kurios vidinis skersmuo 50 mm, siurblys tiekia apie 13.7 m³/val. Įvertinta tik tiesaus vamzdžio trintis pagal Hazen-Williams formulę (C = 120); alkūnių, vožtuvų ir jungčių nuostoliai neįskaičiuoti. Gamintojas rekomenduoja 2" slėginį vamzdį.

Siurblys statomas ant dugno arba ant automatinio sujungimo pagrindo su kreipiančiaisiais; slėginę liniją galima jungti ir per 2" sriegiuotą alkūnę su žarnos jungtimi. Tai gamintojo priedai, užsakomi atskirai.

Siurblys netinka skysčiams, kurių temperatūra žemesnė kaip 0 °C arba aukštesnė kaip 40 °C, degiems skysčiams (pavyzdžiui, benzinui), agresyviems skysčiams, kurių pH nepatenka į 6-10 ribas, ir terpėms su didesnėmis nei 50 mm dalelėmis. Jo negalima naudoti, jei siurblio neįmanoma visiškai panardinti.

Į ką atkreipti dėmesį montuojant DRENO COMPATTA PRO-EX 50-2/080

• Tik visiškai panardintas. Pagal sertifikatą siurblys gali dirbti tik visiškai panardintas į skystį, kurio temperatūra nuo 0 iki 40 °C. Instrukcijoje nurodytas mažiausias skysčio lygis - 0.1 m virš siurblio korpuso. Sausa eiga draudžiama: instrukcija nurodo sprogimo pavojų.
• Lygio apsauga. Siurblys visada montuojamas su lygio valdymo įtaisu, kuris atjungia maitinimą, skysčio lygiui nukritus žemiau leistino. Atskiras apsaugos įtaisas neturi leisti dirbti nevisiškai panardintam siurbliui.
• Plūdiniai jungikliai. Instrukcija reikalauja automatinės sistemos su plūdiniais jungikliais. Leidžiami tik gamintojo sertifikuoti plūdiniai jungikliai; kitiems reikia gamintojo techninio skyriaus leidimo. ATEX plūdinis jungiklis jungiamas per aktyvų elektrinį ATEX savisaugės grandinės barjerą. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas.
• Variklio apsauga. Apsaugos įtaisas turi atjungti maitinimą perkaitus apvijai arba įsiurbimo angai atsidūrus virš skysčio. Įtaisas neturi grįžti į darbą savaime: jis grąžinamas rankiniu būdu, patikrinus plūdinio jungiklio veikimą.
• Maitinimas. 230 V ±5 %, 50 Hz. Elektros jungtis atlieka kvalifikuotas elektrikas. Jungčių skyrių gali atidaryti tik kvalifikuoti DRENO POMPE specialistai, kitaip siurblys netenka ATEX savybių.
• Sertifikato sąlygos. Liepsnai nepralaidžių jungčių remontuoti negalima. Naudojami A2-70 stiprumo klasės varžtai. Prieš naudojimą tikrinama, ar ant kabelio įvorės sumontuotas papildomas kabelio laikiklis, kad traukimo jėga nepasiektų gnybtų.
• Paleidimai. Ne daugiau kaip 15 tolygiai paskirstytų paleidimų per valandą.
• Padėtis šulinyje. Įsiurbimo anga - žemiausiame talpos taške. Kad siurblys neįklimptų į dumblą, jis statomas ant pagrindo arba pakabinamas virš dugno. Už šulinio įrengta elektros įranga apsaugoma nuo oro sąlygų ir įrengiama saugioje vietoje. Didžiausias panardinimo gylis - 20 m.
• Kėlimas. Siurblys keliamas tik už rankenos, ne už kabelio.

Iš ko pagamintas DRENO COMPATTA PRO-EX 50-2/080

Variklio korpusas, guolio flanšas, darbaratis ir siurblio korpusas pagaminti iš ketaus GG20. Variklio velenas ir rankena - iš nerūdijančiojo plieno (velenas - AISI 420). Variklio pusėje įrengtas lūpinis sandariklis, darbaračio pusėje - silicio karbido ir keramikos mechaninis sandariklis (SIC+CE, Viton). Kabelio įvorė išlieta iš nerūdijančiojo plieno, turi apsaugą nuo ištraukimo ir atitinka EN 60079-0 bei EN 60079-1. Kabelis - ATEX NSSHÖU-J, Ø14 mm, 10 m. Siurblys atitinka direktyvas 2014/34/ES (ATEX) ir 2006/42/EB (mašinų); sertifikatą išdavė notifikuotoji įstaiga Nr. 0477.

DRENO COMPATTA PRO-EX 50-2/080 M dokumentai

• Techninė kortelė (PDF, PL / EN, 1.6 MB)
• Techninė kortelė (PDF, IT / EN, 0.8 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)
• ATEX sertifikatas (PDF, EN, 3 MB)

DRENO COMPATTA PRO-EX serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
