Fekalinis siurblys DRENO DNA 65-2/150 1.5kW 13m 660L/min.

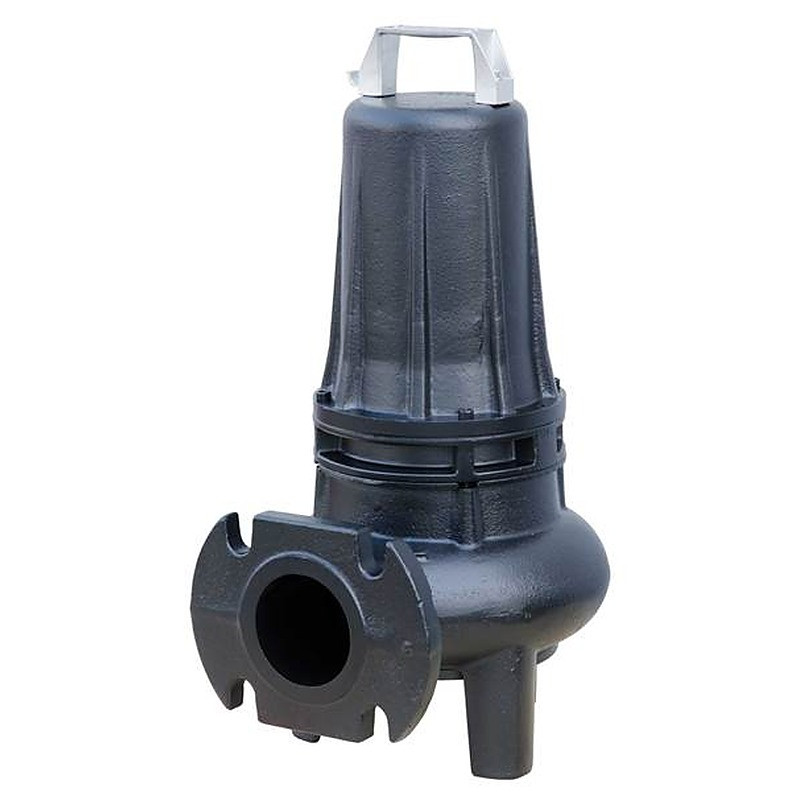

DRENO DNA 65-2/150 - ketinis panardinamasis nuotekų siurblys su sūkuriniu darbaračiu

DRENO DNA - panardinamasis nuotekų siurblys, kurio pagrindinės dalys pagamintos iš ketaus GG20. Sūkurinis (vortex) darbaratis ir platus kanalas praleidžia kietąsias daleles iki 45-80 mm, priklausomai nuo modelio. Gamintojas siurblį skiria nuotekoms ir nešvariam vandeniui nuotekų valymo įrenginiuose, gyvenviečių ir privačiose nuotekų sistemose bei gyvulininkystės ūkiuose. Modeliai nuo 0.56 iki 2.2 kW kelia iki 21 m arba tiekia iki 68.4 m³/val., horizontalus išvadas - DN50, DN65 arba DN80.

DNA 65-2/150: 1~230 V versija (9.9 A, kabelis su Schuko kištuku) arba 3~400 V versija (3.6 A, laisvi kabelio galai); variklis 1.5 kW, 2 polių, 2850 aps./min; didžiausias kėlimo aukštis 13 m, didžiausias debitas 39.6 m³/val.; išvadas DN65 PN10, laisvas praėjimas 65 mm, svoris 30 kg. Plūdinio jungiklio nėra: siurblį įjungia ir išjungia išorinė valdymo įranga.

Kodas, pavyzdžiui, DNA 80-2/150: 80 - išvado DN, 2 - variklio polių skaičius (2 poliai - 2850 aps./min, 4 poliai - 1450 aps./min), 150 - variklio galia P2, t. y. 1.5 kW. M žymi 1~230 V versiją, T - 3~400 V, G - plūdinį jungiklį. 1~230 V versijų yra tik iki 1.5 kW, 2.2 kW modeliai - tik 3~400 V.

Kaip veikia ir kaip sukonstruotas DNA 65-2/150

DNA dirba vertikaliai, panardintas į siurbiamą skystį: sūkurinis darbaratis varo skystį į horizontalų išvadą, o kietosios dalelės praeina per platų kanalą.

DNA 50-2/056 ir DNA 50-2/075 praleidžia 45 mm daleles, 4 polių DNA 80-4/090 - 75 mm, kiti modeliai - 50, 65 arba 80 mm. Kreivės pateiktos pagal ISO 9906:2012 3B2.

Asinchroninis variklis su trumpai jungtu rotoriumi turi IP68 apsaugos laipsnį ir F izoliacijos klasę (155 °C), jį aušina skystis, į kurį siurblys panardintas. 4 polių DNA 50-4/090 ir DNA 80-4/090 gamintojas skiria ir nuolatiniam S1 darbui.

Šiluminė apsauga įmontuota apvijoje. 1~230 V 2 polių variklio bimetaliniai jungikliai atjungia maitinimą ties 130 °C ir vėl jį įjungia atvėsus iki 75 °C. 2.2 kW (...-2/220) ir 4 polių (...-4/090) modeliuose yra šiluminiai jutikliai T1-T2, kurie atsidaro ties 130 °C: kad jie sustabdytų siurblį, juos būtina prijungti prie valdymo skydo su tinkamais apsaugos kontaktais (kabelyje tam yra dvi 0.5 mm² gyslos). Visų versijų kabelis - H07RN8F, 10 m.

Versijose su raide G plūdinis jungiklis įjungia ir išjungia siurblį pagal skysčio lygį; 3~400 V 2 polių versijoms iki 1.5 kW plūdinio jungiklio darbui gamintojas nurodo valdymo relę. Versijas be G įjungia ir išjungia išorinė valdymo įranga.

Kaip pasirinkti dydį ir darbo tašką: DNA 65-2/150

Dydį lemia kietosios dalelės ir slėginė linija (DN50, DN65 ar DN80), 1~230 V tinklui tinka tik modeliai iki 1.5 kW, o modelį lemia darbo taškas: reikiamas debitas esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir slėginės linijos nuostoliai.

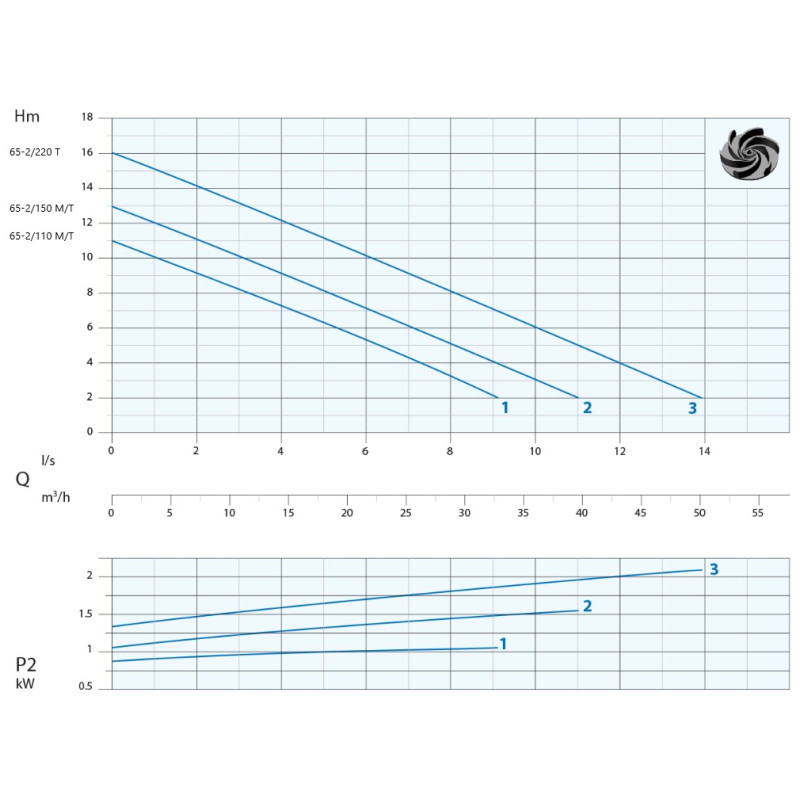

Lentelėje - kreivės galai: kėlimo aukštis be debito ir didžiausias debitas. Debitą konkrečiame kėlimo aukštyje rodo gamintojo kreivė techninėje kortelėje.

Pavyzdys: 28.8 m³/val. (8 l/s), 5 m lygių skirtumas ir 40 m linija, kurios vidinis skersmuo 80 mm. Tiesaus vamzdžio trintis, apskaičiuota pagal Hazen-Williams formulę (C = 120), - apie 1.7 m, bendras kėlimo aukštis - apie 6.7 m be alkūnių ir vožtuvų. Pagal gamintojo lentelę ties 28.8 m³/val. DNA 65-2/220 ir DNA 80-2/220 kelia 8 m, DNA 50-2/220 - 7.2 m, DNA 65-2/150 ir DNA 80-2/150 - tik 5 ir 5.3 m. Su atsarga alkūnėms ir vožtuvams tinka DNA 65-2/220 arba DNA 80-2/220, tarp jų renkamasi pagal kietąsias daleles. Su 65 mm vidinio skersmens linija trintis būtų apie 4.8 m, ir šio darbo taško nepasiektų nė vienas DNA.

DNA 50-2/220-1 kelia aukščiausiai - iki 21 m, bet tiekia iki 21.6 m³/val.: jis tinka ilgai ar aukštai kylančiai linijai su nedideliu debitu. 4 polių modeliai kelia iki 6.5 ir 5 m - mažam kėlimo aukščiui ir ilgam nuolatiniam darbui.

Į ką atkreipti dėmesį montuojant DNA 65-2/150

• Skystis. Iki 40 °C, kai siurblys visiškai panardintas, pH - nuo 6 iki 10. Kreivės galioja skysčiams, kurių tankis mažesnis nei 1.1 kg/dm³. Sprogioje ar gaisro pavojaus aplinkoje ir degiesiems skysčiams siurblys netinka.
• Panardinimas. Didžiausias panardinimo gylis - 20 m. Variklį aušina skystis, todėl darbo metu lygis neturi nukristi žemiau mažiausio, nurodyto gamintojo instrukcijos matmenų lentelėje.
• Vieta šulinyje. Siurbimo anga - žemiausiame talpos taške. Kad neįsmigtų į dumblą, siurblys statomas ant pagrindo arba pakabinamas virš dugno.
• Montavimas. Laisvai pastatytas siurblys jungiamas per alkūnę žarnai (DN50 - srieginė 2", DN65 ir DN80 - flanšinė) arba montuojamas ant automatinio sujungimo komplekto su kreipiančiaisiais vamzdžiais; abu - pasirenkami priedai. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas. Plūdei (versija su G) reikia vietos laisvai kilti.
• Elektros jungtys. Jas atlieka kvalifikuotas elektrikas; įtampos nuokrypis - iki ±5 %, dažnis - 50 Hz ±2 %. Elektros įranga statoma už šulinio ribų, apsaugota nuo oro sąlygų ir šulinio dujų.
• Sukimosi kryptis (3~400 V). Ji tikrinama po kiekvieno naujo prijungimo ar dingus fazei: paleidžiamas šiek tiek pakreiptas siurblys turi trūktelėti prieš laikrodžio rodyklę, žiūrint iš viršaus. Jei ne, sukeičiamos dvi fazės. Sukantis atgal variklis perkaista, siurblys vibruoja, debitas gerokai sumažėja.
• Eksploatacija. Siurblys keliamas tik už rankenos, ne už kabelio. Po darbo su kietosiomis dalelėmis jis kelias minutes paleidžiamas švariame vandenyje.

Medžiagos ir sandarinimas: DNA 65-2/150

Iš ketaus GG20 pagaminti variklio dangtis, variklio korpusas, guolių flanšas, darbaratis, siurblio korpusas ir dugno dangtis. Velenas - iš nerūdijančiojo plieno AISI 420, rankena - iš nerūdijančiojo plieno, guoliai - rutuliniai, sutepti gamykloje.

Du mechaniniai sandarikliai sumontuoti priešpriešiais alyvos kameroje: variklio pusėje - anglies ir keramikos pora, darbaračio pusėje - silicio karbido pora, elastomerinės dalys - iš Viton. Alyvos kamerą galima apžiūrėti. DRENO DNA gamina Dreno Pompe srl Italijoje.

DRENO DNA 65-2/150 M dokumentai

• Techninė kortelė: Visi modeliai (PDF, PL / EN, 4.6 MB)
• Techninė kortelė: Visi modeliai (PDF, IT / EN, 2 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO DNA serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
