Fekalinis siurblys DRENO AT 80/2/173 C.259 9.1kW 400V 38m 2880L/min.

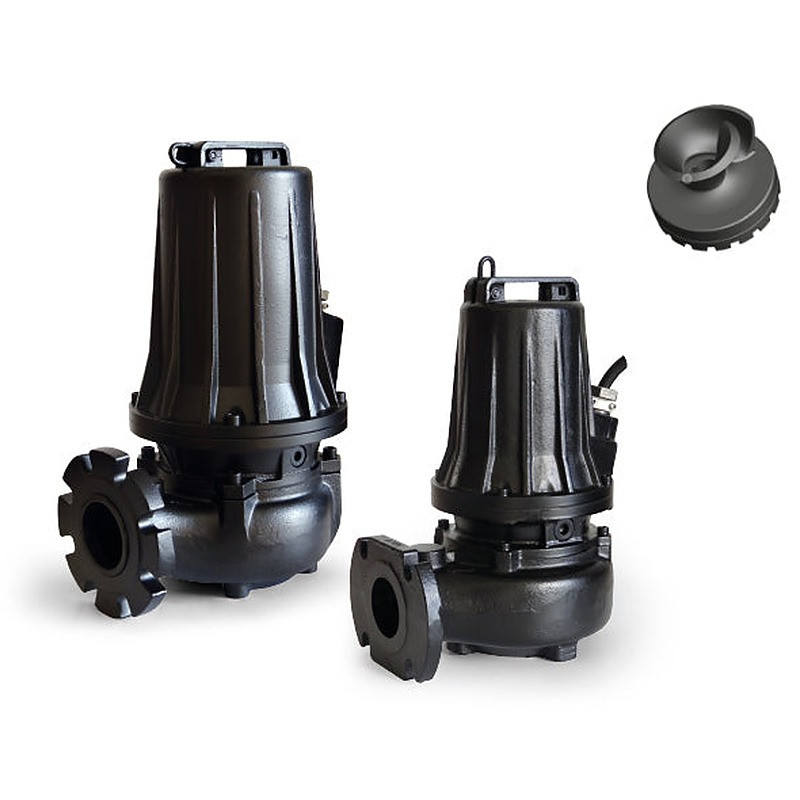

DRENO AT 80/2/173 C.259 - panardinamas nuotekų siurblys su atviru vienkanaliu darbaračiu

DRENO AT - ketinis panardinamas siurblys nuotekoms ir švariems skysčiams siurbti nuotekų valymo įrenginiuose, kanalizacijos tinkluose ir siurblinėse, pramonės objektuose bei gyvulininkystės ūkiuose. Atviras vienkanalis darbaratis su integruotu pluoštų pjovimo įtaisu skirtas skysčiams su pluoštais ir skendinčiomis kietosiomis dalelėmis. Horizontalus flanšinis slėginis atvamzdis DN65 PN10, DN80 PN16 arba DN100 PN16 leidžia statyti siurblį šulinyje ant automatinio sujungimo pagrindo. Variklis - 3~400 V, 1.5-9.1 kW.

AT 80/2/173 C.259: 3~400 V, 2 polių variklis, 2850 aps./min, P2 9.1 kW, vardinė srovė 18.6 A; pagal gamintojo lentelę ties 14.4 m³/val. kelia 35 m, ties 158.4 m³/val. - 4 m; flanšas DN80 PN16, laisvas pratekėjimas 65 mm; kabelis 10 m, 7x1.5+3x0.50, žvaigždės-trikampio paleidimas; automatinio sujungimo pagrindas DUTY 80 arba B5, atrama P5; anga perdangoje - ne mažiau kaip 650 mm; svoris 94.5 kg.

Pavadinimas pagal gamintojo techninę kortelę, pavyzdžiui, AT 80/4/152 C.244: A - serija, T - trifazis variklis, 80 - slėginio atvamzdžio DN, 4 - variklio polių skaičius, 152 - statoriaus dydis, C.244 - darbo kreivės numeris. Gamintojas - DRENO POMPE, Italija.

Kaip veikia DRENO AT 80/2/173 C.259: darbaratis, sandarikliai ir apsaugos

Siurblys dirba vertikaliai, panardintas į siurbiamą skystį. Variklį aušina tas pats skystis, todėl veikiantis siurblys turi būti visiškai apsemtas: gamintojo brėžiniuose mažiausias skysčio lygis pažymėtas ties variklio korpuso viršumi, o 40 °C skysčio temperatūros riba galioja visiškai panardintam siurbliui.

Atviras vienkanalis ketaus darbaratis turi integruotą pluoštų pjovimo įtaisą, skirtą darbui su pluoštinėmis medžiagomis ir skendinčiomis kietosiomis dalelėmis. Tai ne smulkintuvas: dalelės negali būti didesnės už modelio laisvą pratekėjimą, kuris yra nuo 40 iki 75 mm.

Siurblyje yra du atskiri mechaniniai sandarikliai. Variklio pusės sandariklis (anglis / keramika) veikia alyvos kameroje, darbaračio pusės (silicio karbidas / silicio karbidas / Viton) - siurbiamame skystyje.

Alyvos kameroje standartiškai įrengtas nuotėkio jutiklis su elektrodu. Kai pro darbaračio pusės sandariklį į alyvą patenka skysčio, jutiklis perduoda signalą valdymo skydui, kuriame įsijungia šviesos arba garso signalas.

Apvijoje įmontuoti šiluminiai jutikliai T1-T2 jungiami prie valdymo skydo. Jų kontaktai atsidaro ties 130 °C, ir maitinimas nutraukiamas; apvijai atvėsus iki 75 °C, kontaktai vėl užsidaro.

Variklis - asinchroninis, su trumpai jungtu rotoriumi, izoliacijos klasė F (155 °C), apsaugos laipsnis IP68. 10 m ilgio H07RN8F kabelis tiekiamas laisvais galais: tiesioginio paleidimo modeliams - 4x1.5+3x0.50, AT 80/2/173 C.259 žvaigždės-trikampio paleidimui - 7x1.5+3x0.50.

DRENO AT neturi savo plūdinio jungiklio, todėl pagal skysčio lygį pats neįsijungia ir neišsijungia. Gamintojas reikalauja, kad instaliacijoje visada būtų automatinis valdymas su jo patvirtintu plūdiniu jungikliu, prijungtu prie valdymo skydo. Plūdei šulinyje reikia vietos laisvai kilti.

Kaip pasirinkti DRENO AT 80/2/173 C.259 modelį

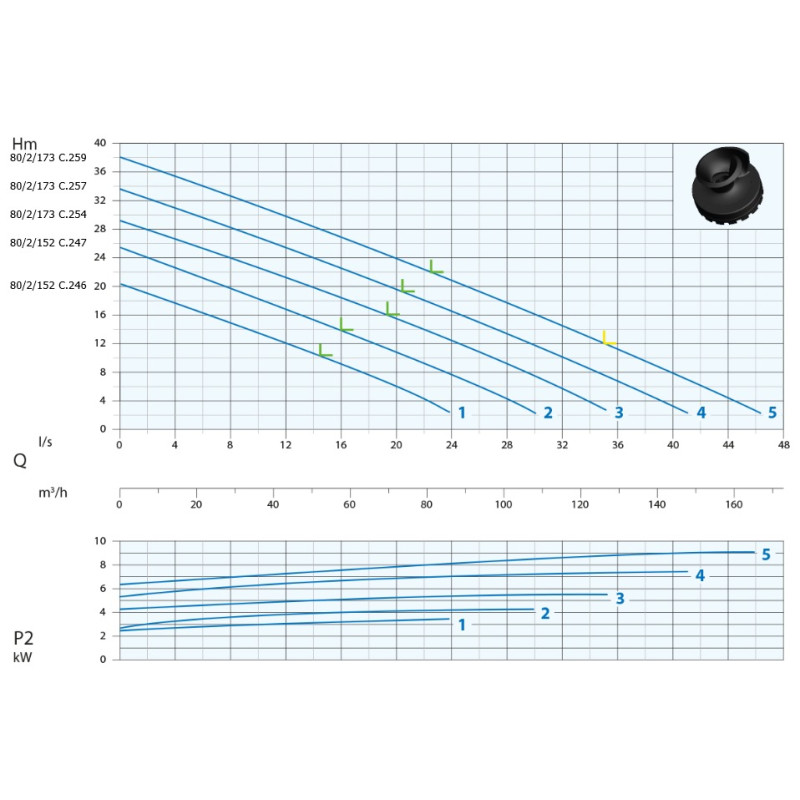

Modelis renkamas pagal darbo tašką - reikiamą debitą esant bendram kėlimo aukščiui, kurį sudaro lygių skirtumas ir slėginės linijos nuostoliai, - taip pat pagal dalelių dydį ir slėginės linijos DN. Kėlimo aukštis be srauto ir debitas ties 5 m nuskaityti iš gamintojo kreivių.

2 polių modeliai (2850 aps./min) renkami, kai reikia didesnio kėlimo aukščio. Pagal gamintojo lentelę AT 65/2/125 C.237 ties 43.2 m³/val. kelia 9 m, AT 80/2/152 C.246 ties 57.6 m³/val. - taip pat 9 m, o AT 80/2/173 C.259 ties 100.8 m³/val. - 17.5 m.

4 polių modeliai (1450 aps./min) skirti didesniam debitui esant mažam kėlimo aukščiui ir dalelėms iki 75 mm: AT 80/4/152 C.245 ties 90 m³/val. kelia 6.5 m, AT 100/4/152 C.245 ties 108 m³/val. - 4 m.

Vieno dydžio modeliuose C numeris keičia darbaratį ir variklio galią. Slėginė linija turi būti ne siauresnė už siurblio atvamzdį: DN65, DN80 arba DN100.

Į ką atkreipti dėmesį montuojant DRENO AT 80/2/173 C.259

• Skystis. Temperatūra - iki 40 °C, kai siurblys visiškai panardintas; pH - nuo 6 iki 10, tankis - mažesnis nei 1.1 kg/dm³. Dalelės negali būti didesnės už modelio laisvą pratekėjimą. Degių skysčių, pavyzdžiui, benzino, siurbti negalima.
• Panardinimas. Didžiausias panardinimo gylis - 20 m. Sausa eiga draudžiama.
• Valdymas ir apsaugos. Būtinas automatinis valdymas su plūdiniu jungikliu ir išjungimo įtaisas, kuris nutraukia maitinimą perkaitus apvijai arba skysčio lygiui nukritus žemiau įsiurbimo angos. Šis įtaisas savaime neįsijungia: siurblys vėl paleidžiamas rankiniu būdu, patikrinus plūdinį jungiklį. Nuotėkio jutiklis jungiamas prie valdymo skydo signalo.
• Paleidimai. Ne daugiau kaip 15 tolygiai paskirstytų paleidimų per valandą.
• Maitinimas. 3~400 V ±5 %, 50 Hz ±2 %; elektros jungtys turi būti sandarios kaip IP68. Po kiekvieno naujo prijungimo, dingus fazei ar įtampai, tikrinama sukimosi kryptis: žiūrint iš įsiurbimo pusės, darbaratis turi suktis prieš laikrodžio rodyklę. Netinkama kryptis perkaitina variklį, sukelia vibraciją ir smarkiai sumažina našumą.
• Šulinys. Įsiurbimo anga turi būti žemiausiame šulinio taške. Siurblys negali įklimpti dumble, todėl statomas ant atramos arba automatinio sujungimo pagrindo. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas. Elektros įranga už šulinio saugoma nuo oro sąlygų.
• Kėlimas ir šaltis. Siurblys keliamas tik už rankenos, niekada už kabelio. Ištraukus į šaltį, gali užšalti darbaratis: jis atitirpinamas vandenyje, šildyti draudžiama.

DRENO AT 80/2/173 C.259 montavimas ir medžiagos

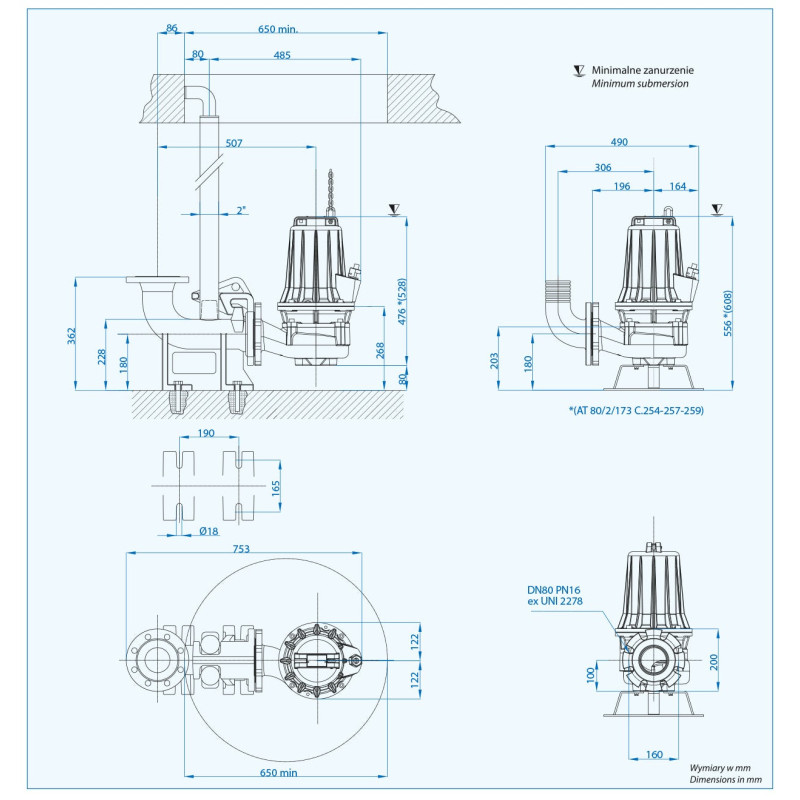

Stacionariai siurblys statomas ant automatinio sujungimo pagrindo (DUTY arba B serijos, pagal DN) su kreipiančiaisiais vamzdžiais, kilnojamai - ant atramos su flanšine žarnos alkūne. Tai pasirenkami priedai; kiekvieno modelio pagrindas, atrama ir mažiausia anga perdangoje nurodyti modelio eilutėje.

Variklio korpusas, variklio laikiklis, siurblio korpusas ir darbaratis pagaminti iš pilkojo ketaus GG25, velenas - iš nerūdijančiojo plieno AISI 420, varžtai - iš AISI 304, kabelio įvorė - iš nerūdijančiojo plieno AISI 316. O žiedai - iš NBR, radialiniai guoliai sutepti gamykloje. Triukšmo lygis - ne daugiau kaip 70 dB(A).

DRENO AM / AT 65-200 serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
