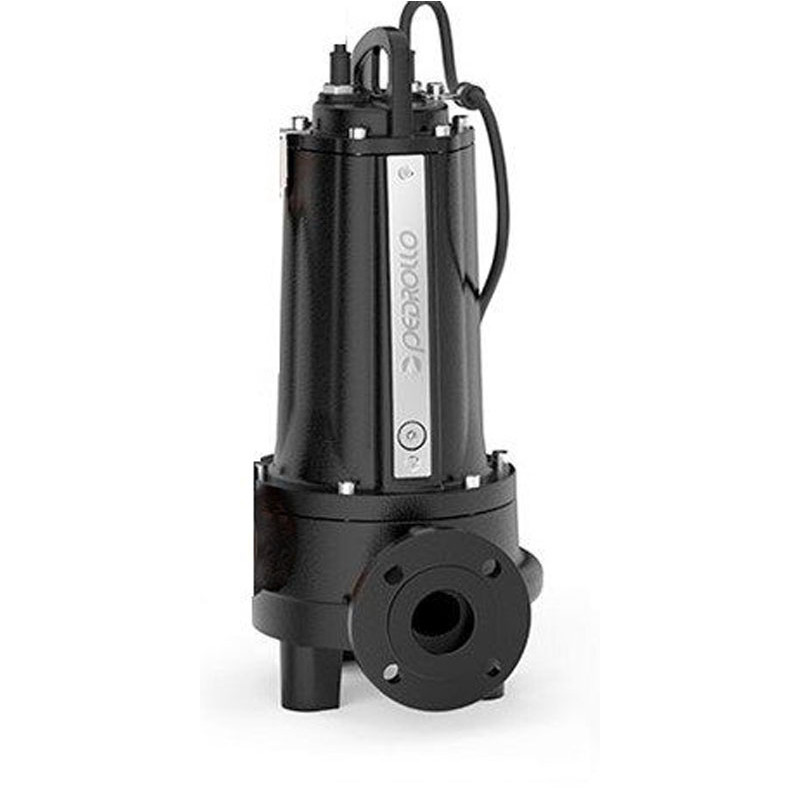

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR2.2 AP 2.2kW 400V max. 35m 275L/min.

Pedrollo TRITUS TR 2.2 AP - 2.2 kW trifazis 400 V panardinamasis nuotekų siurblys, kurio didžiausias kėlimo aukštis siekia 36.5 m, o ties 33 m jis tiekia 50 l/min. DN40 PN10 flanšinė slėgio anga leidžia nuotekas stumti mažo skersmens slėginiu vamzdžiu. Ši aukšto kėlimo versija skirta ilgai arba aukštai kylančiai linijai, kai didelis srautas nėra pagrindinis pasirinkimo kriterijus.

Kaip veikia smulkintuvas

Prieš sparnuotės įėjimą ant variklio veleno sukasi grūdinto AISI 440C nerūdijančiojo plieno smulkintuvas. Jis supjausto išmatas, popierių ir pluoštus, o atvira lieta AISI 304 nerūdijančiojo plieno sparnuotė susmulkintas nuotekas slėgiu išstumia į vamzdį.

Tokia konstrukcija reikalinga tada, kai nuotekos negali nutekėti savitaka: pastatas yra žemiau kanalizacijos tinklo, toli nuo prisijungimo vietos arba prijungtas prie slėginės gyvenvietės kanalizacijos. Siurblys pirmiausia skirtas dideliam kėlimo aukščiui. Todėl jį reikia rinktis pagal realų darbo tašką, o ne vien pagal didžiausią srautą.

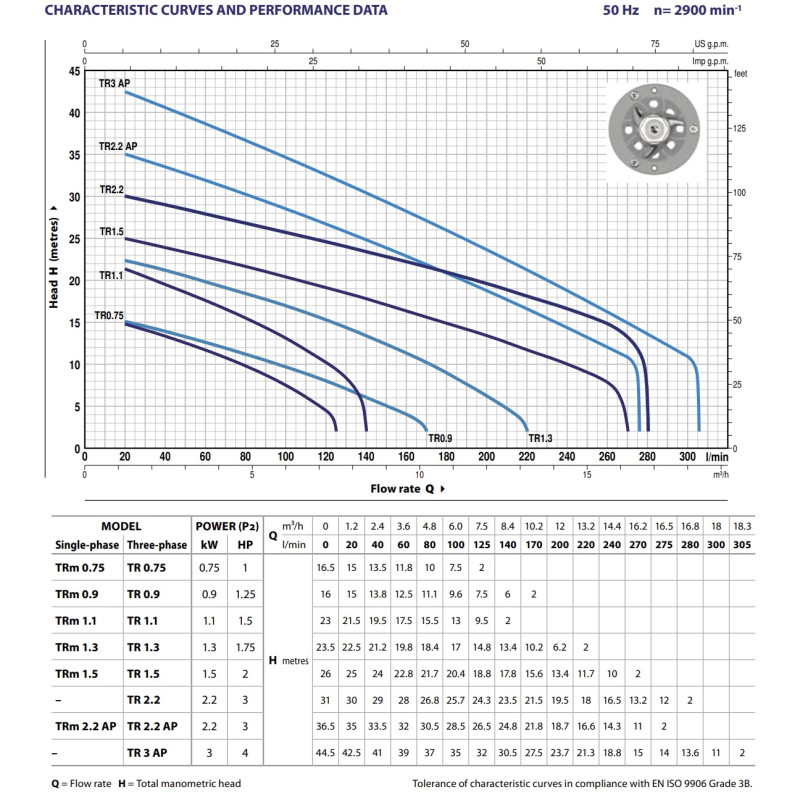

Kortelės pavadinime nurodytas 35 m kėlimas pasiekiamas esant 20 l/min srautui. 36.5 m yra didžiausias kėlimo aukštis, kai išvadas uždarytas ir srauto nėra. Tai nėra nuolatinio darbo taškas. Didžiausias 275 l/min srautas pasiekiamas tik ties 2 m kėlimu.

Siurblys gali praleisti iki 7.4 mm skersmens smulkias kietas sferines daleles, tačiau smulkintuvas neskirtas mineralinėms ar metalinėms dalelėms. Smėlis, žvyras, statybinės atliekos ir metalas gali užblokuoti arba sugadinti pjovimo mechanizmą. Smulkintuvas yra dylanti dalis, todėl jo būklę reikia reguliariai tikrinti.

Konstrukcija, pritaikyta darbui nuotekose

Siurblio korpusas ir variklio laikiklis pagaminti iš storo ketaus su kataforezine danga. Velenas pagamintas iš AISI 431 nerūdijančiojo plieno. Dvigubas mechaninis sandariklis su alyvos kamera saugo variklį nuo pumpuojamo skysčio, o pats variklio korpusas užpildytas alyva.

Variklio apsaugos klasė yra IPX8, izoliacijos klasė F. Siurblys sveria 47 kg, jo aukštis - 480 mm. Įrenginys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.

Pedrollo TRITUS TR 2.2 AP turi 2.2 kW, arba 3 HP, trifazį 400 V variklį. Vardinė srovė - 5.5 A. Slėginė jungtis yra DN40 PN10 flanšas, atitinkantis 1½" dydį.

Darbo taškai

Darbo tašką reikia vertinti atsižvelgiant į statinį aukščio skirtumą ir slėgio nuostolius vamzdyje, alkūnėse, vožtuvuose bei kitose jungtyse. Slėginis vamzdis negali būti siauresnis už DN40 siurblio angą. Be reikalo didinti jo skersmens taip pat nereikėtų, nes esant nedideliam srautui nuotekos tekės lėčiau ir vamzdyje lengviau kaupsis nuosėdos.

Kai nuotekas reikia pakelti tik nedaug ir trumpu vamzdžiu nustumti iki savitakos linijos, smulkintuvas paprastai nėra būtinas. Šio modelio pranašumas atsiskleidžia tada, kai reikia didelio slėgio ilgoje ar aukštai kylančioje linijoje.

Montavimo ir darbo ribos

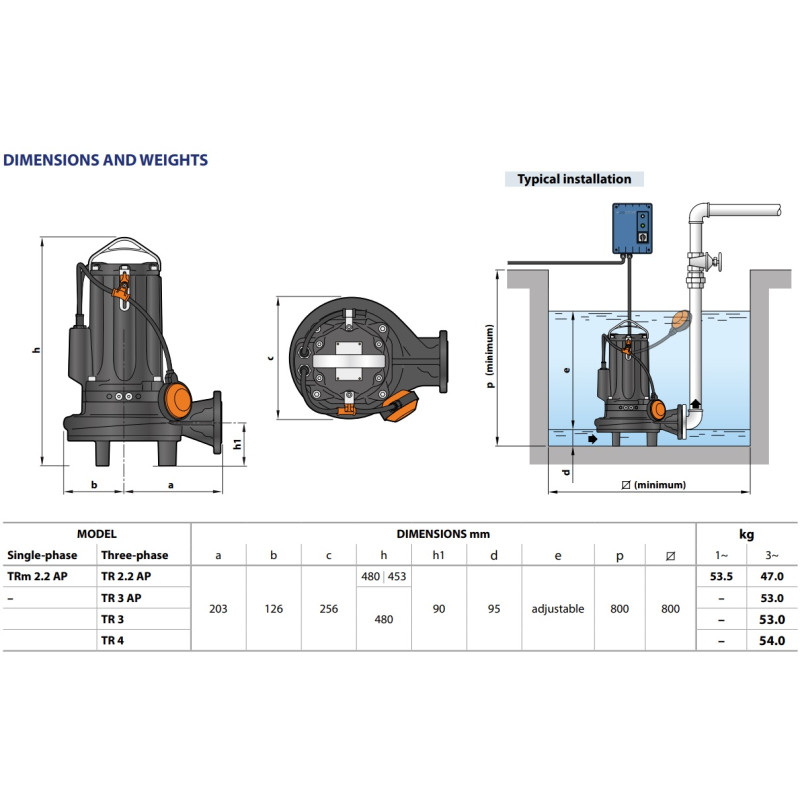

Nuolatiniu S1 režimu variklis turi būti apsemtas bent iki 350 mm lygio. Neapsemtas variklis gali veikti ne ilgiau kaip 20 min., tačiau sausa eiga draudžiama. Siurblys išsiurbia skystį iki 95 mm nuo dugno. Šulinio matmenys turi būti bent 800 x 800 mm, kad siurblys, vamzdynas ir lygio jungikliai galėtų veikti nekliudomai.

Didžiausias panardinimo gylis - 10 m. Komplekte yra 10 m H07RN-F kabelis, o virš skysčio reikia palikti bent 3 m laisvo kabelio. Siurblį galima paleisti iki 20 kartų per valandą. Pumpuojamo skysčio temperatūra gali siekti iki +40 °C, leidžiamas pH diapazonas - 5-9.

Slėginėje linijoje montuojamas atbulinis vožtuvas ir uždarymo sklendė. Atbulinio vožtuvo nereikėtų montuoti prie pat siurblio. Stacionariam įrengimui galima naudoti automatinio sujungimo komplektą su kreipiamosiomis, kuris perkamas atskirai. Siurblį kelkite tam skirta rankena, o ne elektros kabeliu.

Šis modelis neskirtas degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams, jūros ar geriamajam vandeniui, taip pat plovikliams su tirpikliais ar naftos produktais.

Trifazio variklio valdymas ir apsauga

Komplekte yra siurblys su kabeliu. Lygio jungiklių ir valdymo pulto komplekte nėra. Reikia valdymo skydo su trijų polių jungikliu-skyrikliu ir variklio perkrovos apsauga, turinčia rankinį atstatymą. Apsauga nustatoma pagal vardinę srovę, pridedant 15 %.

Automatiniam paleidimui ir sustabdymui naudojami du lygio jungikliai. Trečiąjį galima skirti aukšto lygio aliarmui. Taip pat rekomenduojama 30 mA nuotėkio relė ir fazių kontrolė.

Du variklio šiluminės apsaugos laidai turi būti prijungti prie valdymo skydo. Jų neprijungus netenkama garantijos. Prieš galutinai nuleidžiant siurblį būtina patikrinti sukimosi kryptį. Jei kryptis neteisinga, siurblys išvystys gerokai mažesnį slėgį. Kryptis pakeičiama sukeičiant dvi fazes.

Siurblį galima valdyti dažnio keitikliu, tačiau dažnis negali būti mažesnis nei 85 % vardinio dažnio. Kas 3000 darbo valandų arba bent kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Jei šuliniui gresia užšalimas, jį būtina ištuštinti arba išimti siurblį.
