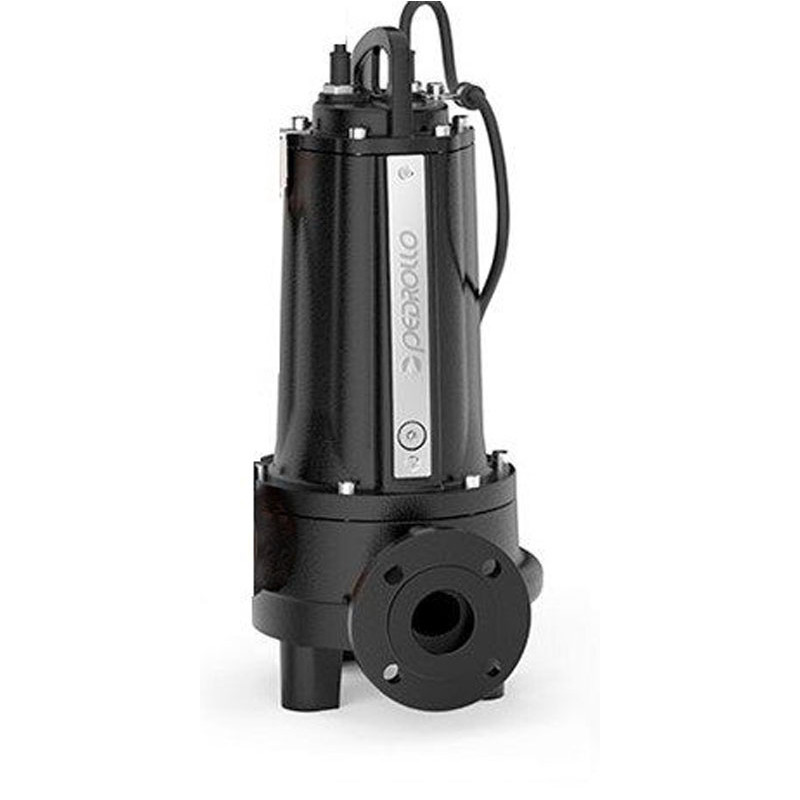

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TR3 AP 3kW 400V max. 42.5m 305L/min.

Pedrollo TRITUS TR3AP - 3 kW (4 HP), trifazis 400 V panardinamasis nuotekų siurblys su smulkintuvu, kurio didžiausias kėlimo aukštis siekia 44.5 m, darbo taškas yra 50 l/min esant 40 m kėlimo aukščiui, o DN40 PN10 flanšas (1½") leidžia nuotekas stumti mažo skersmens slėginiu vamzdžiu. Jis skirtas ilgoms aukšto slėgio linijoms, slėginei gyvenvietės kanalizacijai ir objektams, kuriuose nuotekos negali nutekėti savitaka.

Kaip veikia Pedrollo TRITUS smulkintuvas

Ant variklio veleno, prieš sparnuotės įėjimą, sukasi grūdinto AISI 440C nerūdijančiojo plieno peilis. Jis supjausto išmatas, popierių, pluoštus ir skudurų skiautes, o atvira, iš AISI 304 nerūdijančiojo plieno išlieta sparnuotė susmulkintas nuotekas slėgiu nukreipia į vamzdį.

Tokia konstrukcija skirta ne kuo didesniam srautui, o dideliam kėlimo aukščiui. Tai svarbu, kai namas stovi žemiau nuotekų tinklo, toli nuo prijungimo vietos arba gyvenvietėje įrengta slėginė kanalizacija. Mažesnio skersmens vamzdyje nedidelis buitinių nuotekų srautas juda greičiau, todėl tinkamai parinktoje linijoje mažėja nuosėdų kaupimosi rizika.

Pavadinime nurodytas 42.5 m kėlimo aukštis pasiekiamas tekant 20 l/min srautui. Didžiausias 44.5 m kėlimo aukštis nurodomas esant uždarytam išvadui, todėl tai nėra nuolatinio darbo taškas. Realų srautą lemia vamzdžio skersmuo, ilgis, posūkiai, vožtuvai ir bendras aukščių skirtumas.

Smulkios sferinės dalelės gali praeiti iki 7.4 mm, tačiau smulkintuvas nėra skirtas mineralinėms ar metalinėms atliekoms. Smėlis, žvyras, metalo gabalėliai ir statybinės atliekos gali užblokuoti arba sugadinti peilį. Smulkintuvas yra dylanti dalis, todėl jo būklę reikia periodiškai tikrinti.

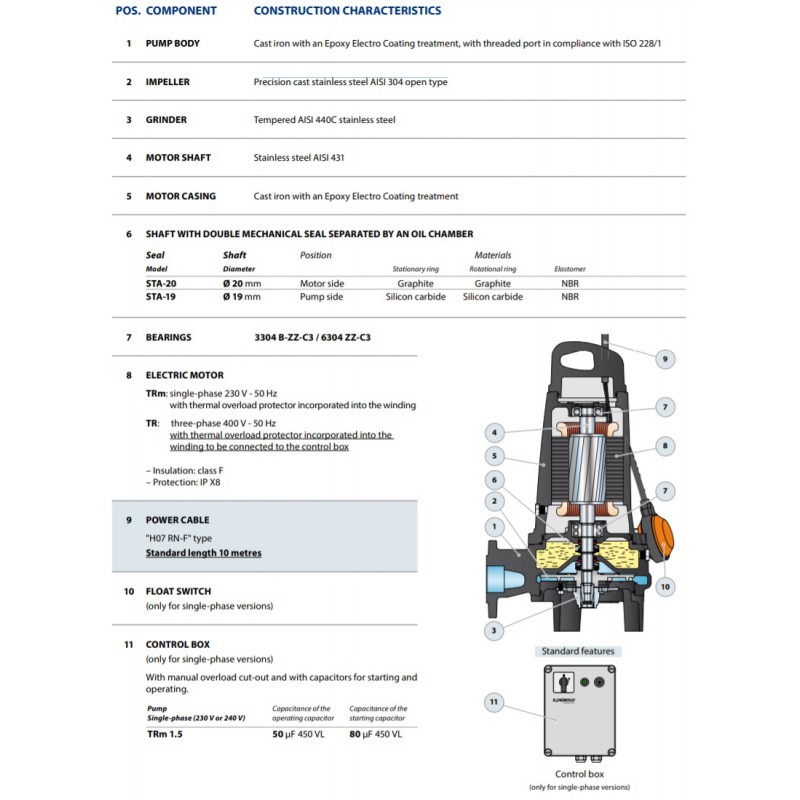

Siurblio korpusas ir variklio laikiklis pagaminti iš storasienio ketaus su kataforezine danga, o velenas - iš AISI 431 nerūdijančiojo plieno. Dvigubas mechaninis sandariklis veikia alyvos kameroje, o variklio korpusas taip pat užpildytas alyva. Variklio apsaugos klasė - IP X8, izoliacijos klasė - F.

Darbo taškai

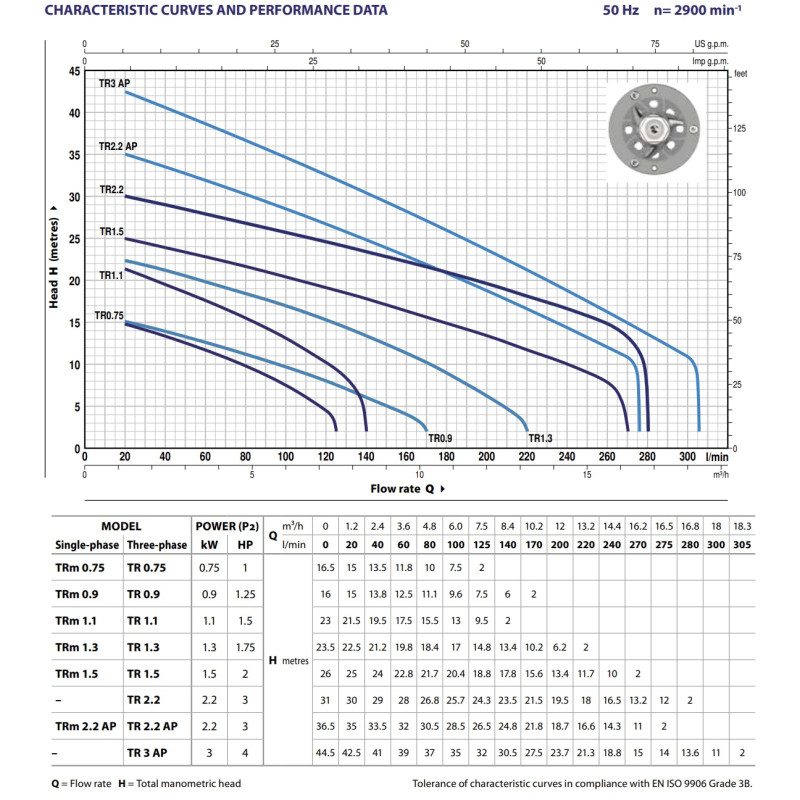

Faktinis darbo taškas susidaro siurblio charakteristikos kreivei susikirtus su konkretaus vamzdyno pasipriešinimo kreive.

Didžiausias srautas siekia 305 l/min esant 2 m kėlimo aukščiui. Jei sistemoje yra didelis aukščių skirtumas arba ilga slėginė linija, parenkant siurblį svarbiausias yra reikiamas darbo taškas, o ne vien didžiausio srauto rodiklis.

Slėginio vamzdžio skersmuo negali būti mažesnis už siurblio DN40 išvado skersmenį. Tačiau jo nereikėtų nepagrįstai didinti, nes per mažas nuotekų tekėjimo greitis skatina nuosėdų kaupimąsi. Kai nuotekas reikia pakelti tik nedaug ir trumpu vamzdžiu nuvesti į savitakos sistemą, smulkintuvas dažniausiai nebūtinas.

Montavimas ir valdymas

Pedrollo TRITUS TR3AP yra trifazis 400 V modelis, kurio vardinė srovė - 6.3 A. Su siurbliu tiekiamas 10 m H07 RN-F kabelis. Plūdinis jungiklis ir valdymo pultas nepridedami.

Valdymo skyde turi būti:

• trijų polių jungiklis-skyriklis;
• variklio apsaugos automatas su rankiniu atstatymu, nustatytas pagal vardinę srovę +15 %;
• du lygio jungikliai, skirti automatiniam paleidimui ir sustabdymui;
• atskiras aukšto lygio aliarmo įėjimas, jei naudojamas trečias lygio jungiklis;
• rekomenduojama įrengti 30 mA nuotėkio relę ir fazių kontrolę.

Du variklio šiluminės apsaugos laidai turi būti prijungti prie tinkamo Pedrollo valdymo pulto. Jų neprijungus netenkama garantijos. Prieš galutinai nuleidžiant siurblį būtina patikrinti jo sukimosi kryptį. Jei kryptis neteisinga, siurblys sukuria gerokai mažesnį slėgį. Kryptis pakeičiama sukeičiant dvi fazes.

Siurblį galima valdyti dažnio keitikliu, tačiau dažnis negali būti mažesnis nei 85 % vardinio dažnio. Slėginėje linijoje reikia sumontuoti atbulinį vožtuvą atokiau nuo siurblio ir uždarymo sklendę. Stacionariam įrengimui galima naudoti atskirai įsigyjamą automatinio sujungimo komplektą su kreipiamosiomis.

Darbo ribos ir priežiūra

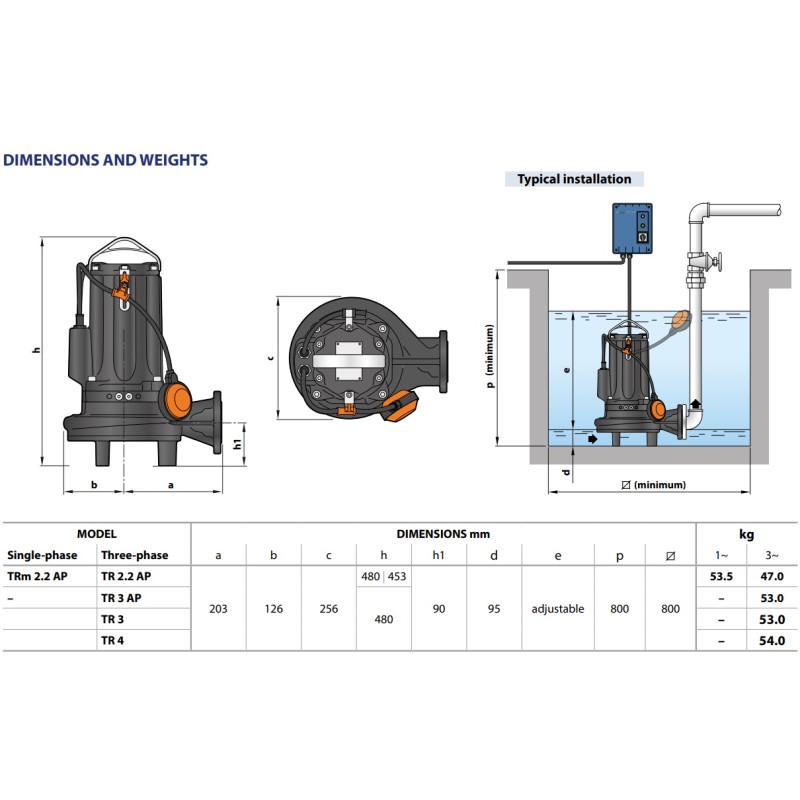

Nuolatiniu S1 režimu veikiančio siurblio variklis turi būti apsemtas bent iki 350 mm lygio. Neapsemtas variklis gali veikti ne ilgiau kaip 20 min. Siurblys išsiurbia skystį iki 95 mm nuo dugno, o šulinys turi būti ne mažesnis kaip 800 x 800 mm. Didžiausias panardinimo gylis - 10 m, paleidimų skaičius - iki 20 per valandą.

Siurbiamo skysčio temperatūra gali siekti iki +40 °C, pH ribos - 5-9. Sausa eiga draudžiama. Siurblys netinka degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams, jūros ir geriamajam vandeniui, taip pat plovikliams su tirpikliais ar naftos produktais.

Kas 3000 darbo valandų arba bent kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Siurblį kelkite tik už tam skirtos rankenos, niekada nekelkite už kabelio. Gresiant šalčiui šulinį reikia ištuštinti arba siurblį išimti.

Pedrollo TRITUS TR3AP sveria 53 kg, jo aukštis - 480 mm. Siurblys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
