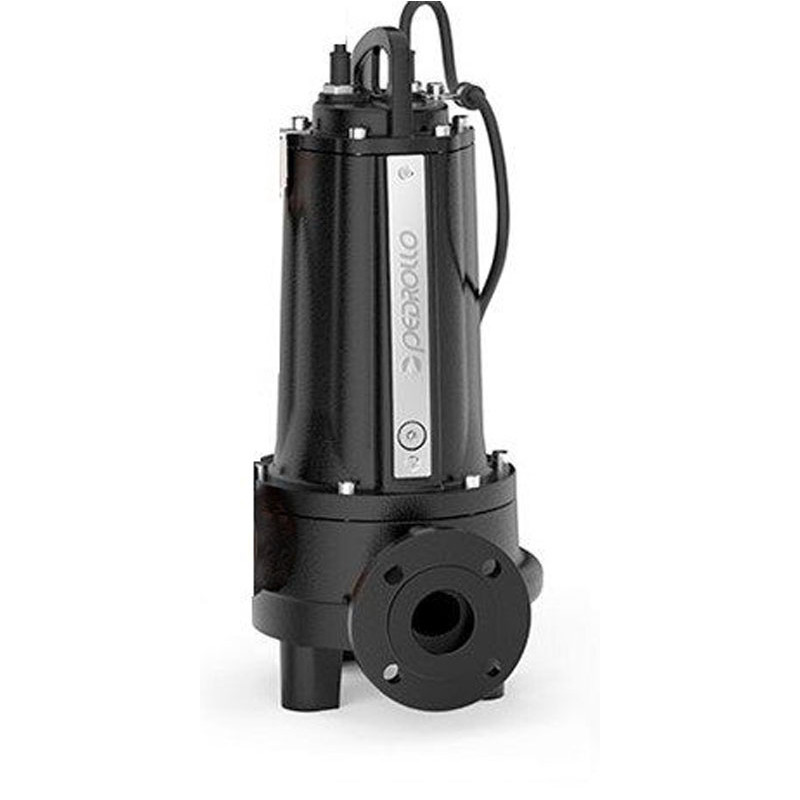

Fekalinis siurblys su smulkintuvu Pedrollo TRITUS TRm2.2 AP 2.2kW 230V max. 35m 275L/min.

Pedrollo TRITUS TRm2.2AP - 2.2 kW galios, 230 V vienfazis panardinamasis nuotekų siurblys, kurio didžiausias kėlimo aukštis siekia 36.5 m, o esant 33 m kėlimo aukščiui jis tiekia 50 l/min. DN40 PN10 flanšinė slėgio anga leidžia nuotekas pumpuoti mažo skersmens slėginiu vamzdžiu. Šis modelis skirtas ilgai linijai arba dideliam kėlimo aukščiui, kai svarbiau slėgis, o ne didelis srautas.

Kaip veikia smulkintuvas

Prieš sparnuotės įėjimą ant variklio veleno sukasi iš grūdinto AISI 440C nerūdijančiojo plieno pagamintas peilis. Jis susmulkina išmatas, popierių, pluoštus ir skudurų skiautes, o atvira, iš AISI 304 nerūdijančiojo plieno išlieta sparnuotė susmulkintą masę išstumia į slėginį vamzdį.

Tokia konstrukcija reikalinga, kai nuotekos negali nutekėti savitaka, o iki tinklo jas tenka kelti aukštyn arba pumpuoti ilga slėgine linija. Įprastam siurbliui su laisvu praėjimu reikėtų storesnio vamzdžio. Kai namo nuotekų srautas nedidelis, per platus vamzdis taip pat nėra geras pasirinkimas: tekėjimo greitis sumažėja, todėl linijoje lengviau kaupiasi nuosėdos.

TRm2.2AP sukurtas dideliam kėlimo aukščiui. Kortelės pavadinime nurodytas 35 m kėlimo aukštis pasiekiamas esant 20 l/min srautui. Didžiausias 36.5 m kėlimo aukštis nurodo ribinę vertę uždarius išvadą, todėl tai nėra nuolatinio darbo taškas. Realus srautas priklauso nuo vertikalaus pakėlimo, vamzdžio skersmens, ilgio, posūkių, vožtuvų ir kitų slėgio nuostolių.

Smulkios kietos sferinės dalelės gali būti iki 7.4 mm skersmens, tačiau smulkintuvas nėra skirtas mineralinėms ar metalinėms dalelėms. Smėlis, žvyras ir metalas gali užblokuoti arba pažeisti peilį bei sandarinimo mazgą. Smulkintuvas yra dylanti dalis, todėl jo būklę reikia periodiškai tikrinti.

Konstrukcija ir komplektacija

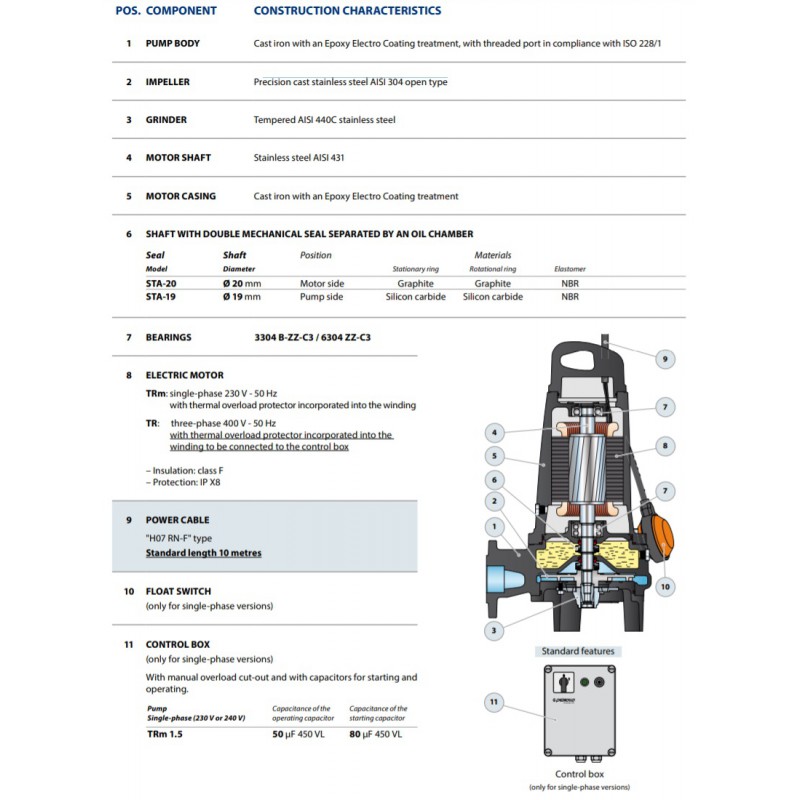

Siurblio korpusą ir variklio laikiklį gamintojas lieja iš storo ketaus ir dengia kataforezine danga. Velenas pagamintas iš AISI 431, o siurblio pusėje įrengtas dvigubas mechaninis sandariklis su alyvos kamera. Variklio korpusas taip pat užpildytas alyva. Variklio apsaugos laipsnis - IPX8, izoliacijos klasė - F.

Vienfazė 230 V versija ima 14 A srovę. Kartu pateikiamas 10 m H07RN-F kabelis, plūdinis jungiklis ir valdymo pultas. Pulte įrengtas dvipolis jungiklis, variklio apsauga su rankiniu atstatymu, darbinis ir paleidimo kondensatoriai bei įvadas aukšto lygio aliarmo jungikliui. Šiluminė apsauga įmontuota variklio apvijoje.

Plūdinio jungiklio paleidimo ir sustabdymo lygius galima keisti reguliuojant laisvąjį kabelio ilgį. Tam šulinyje būtina palikti pakankamai vietos, kad plūdė judėtų laisvai ir neužsikabintų už vamzdžių, kabelio ar sienelės.

Darbo taškai

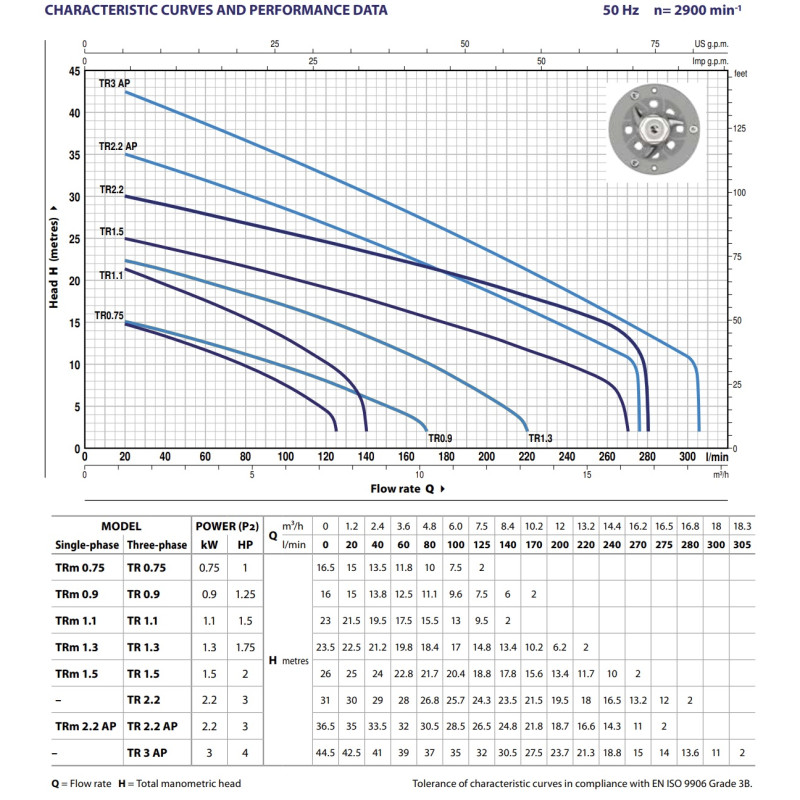

Didžiausias srautas siekia 275 l/min esant 2 m kėlimo aukščiui. Renkantis siurblį svarbiausias ne šis kraštinis skaičius, o planuojamas darbo taškas. Pavyzdžiui, jei apskaičiuotas bendras sistemos pasipriešinimas yra apie 28.5 m, galima tikėtis maždaug 100 l/min srauto.

Slėgio išvadas - DN40 PN10 flanšas, atitinkantis 1½" jungtį. Slėginis vamzdis negali būti siauresnis už siurblio angą, tačiau jo nereikėtų nepagrįstai platinti. Tinkamą skersmenį santechnikas parenka įvertinęs reikiamą srautą ir visus linijos slėgio nuostolius.

Montavimo ir darbo sąlygos

Nuolatiniu S1 režimu variklis turi būti apsemtas bent iki 350 mm lygio. Neapsemtas variklis gali veikti ne ilgiau kaip 20 min. Siurblys gali išsiurbti skystį iki 95 mm lygio nuo dugno, todėl šio skaičiaus nereikia painioti su nuolatiniam aušinimui būtinu minimaliu panardinimu.

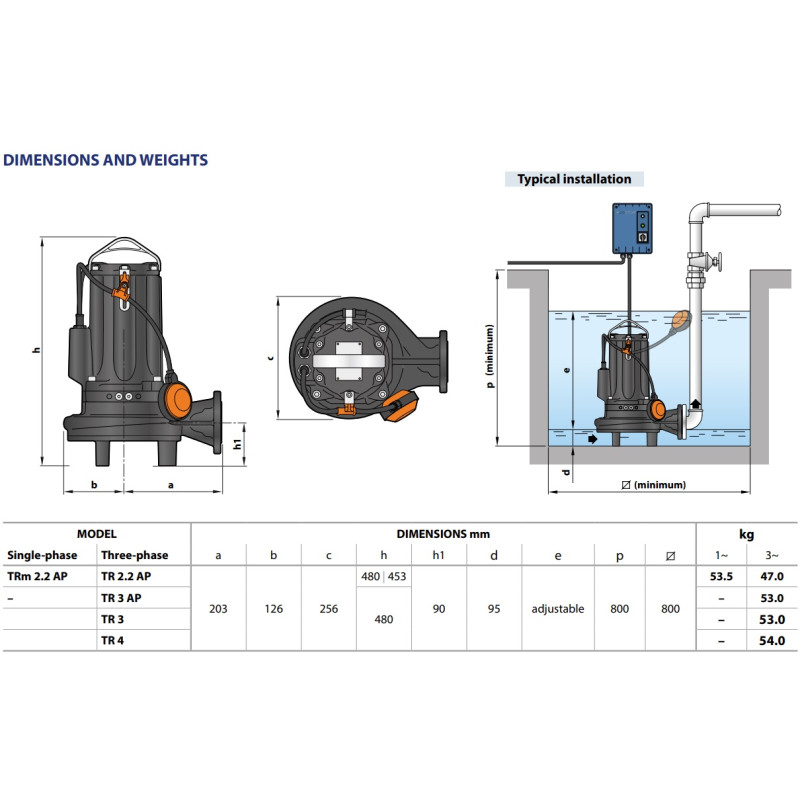

Rekomenduojamas ne mažesnis kaip 800 x 800 mm šulinys. Toks dydis svarbus ne vien siurbliui sutalpinti: plūdiniam jungikliui reikia erdvės patikimai persijungti. Didžiausias panardinimas - 10 m. Virš skysčio būtina palikti bent 3 m laisvo kabelio.

Leidžiama iki 20 paleidimų per valandą. Siurbiamo skysčio temperatūra gali siekti +40 °C, pH ribos - nuo 5 iki 9, tankis - iki 1100 kg/m³. Sausa eiga draudžiama.

Už siurblio montuojamas atbulinis vožtuvas, tačiau jo nereikėtų montuoti prie pat išvado. Linijoje taip pat reikalinga uždarymo sklendė. Stacionariam įrengimui galima naudoti atskirai perkamą automatinio sujungimo komplektą su kreipiamosiomis. Jis leidžia siurblį iškelti aptarnavimui neatjungiant šulinio viduje esančio slėginio vamzdžio.

Šis modelis netinka smėliui, žvyrui, statybinėms atliekoms, metalui, degiems, sprogiems, toksiškiems ar ėsdinantiems skysčiams. Jo taip pat negalima naudoti plovikliams su tirpikliais, naftos produktams, jūros ar geriamajam vandeniui.

Kas 3000 darbo valandų arba bent kartą per metus reikia patikrinti smulkintuvą, kabelį ir alyvą. Siurblį kelkite tik už tam skirtos kėlimo vietos, niekada netraukite už elektros kabelio. Jei šulinys gali užšalti, jį reikia ištuštinti arba siurblį išimti.

Pedrollo TRITUS TRm2.2AP sveria 53.5 kg be valdymo pulto, jo aukštis - 480 mm. Siurblys pagamintas Italijoje, jam suteikiama 24 mėn. garantija.
