Fekalinis siurblys su smulkintuvu IPRO WES50-12H 1.5kW 400V max. 15m 330L/min.

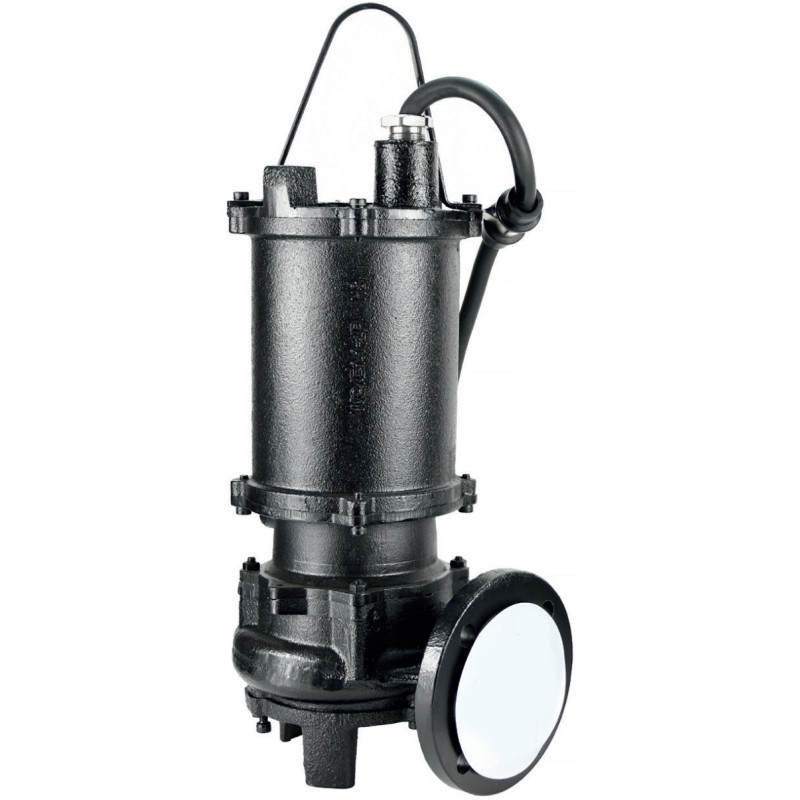

WES50-12H - nuotekų siurblys su pjovimo sistema prie įsiurbimo angos

WES - trifazis panardinamas nuotekų siurblys su pjovimo sistema prie įsiurbimo angos: grūdinto plieno peilis supjausto priemaišas, kol jos dar nepateko į siurblį. Variklio galia - iki 4 kW, maitinimas - 3~400 V 50 Hz, slėginis atvamzdis - DN50 PN6 flanšas. Kietosios dalelės ir pluoštai turi būti ne ilgesni kaip 80 % slėginio atvamzdžio skersmens. Plūdinio jungiklio WES neturi: siurblys valdomas per pultą su lygio valdikliu ir variklio apsauga.

Gamintojo nurodyta paskirtis - komunalinė inžinerija, statybos, buitinės ir pramoninės nuotekos, nuotekų valymo įrenginiai ir lietaus vandens siurbimas. WES skirtas žalioms nuotekoms ir skysčiams su kietosiomis dalelėmis bei pluoštais.

Kaip veikia WES50-12H siurblys

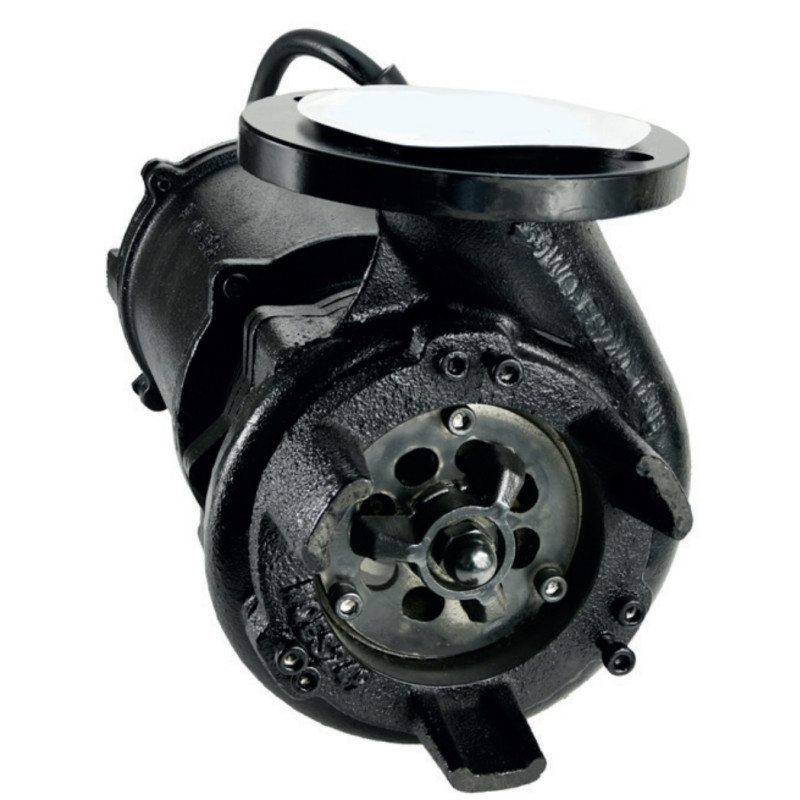

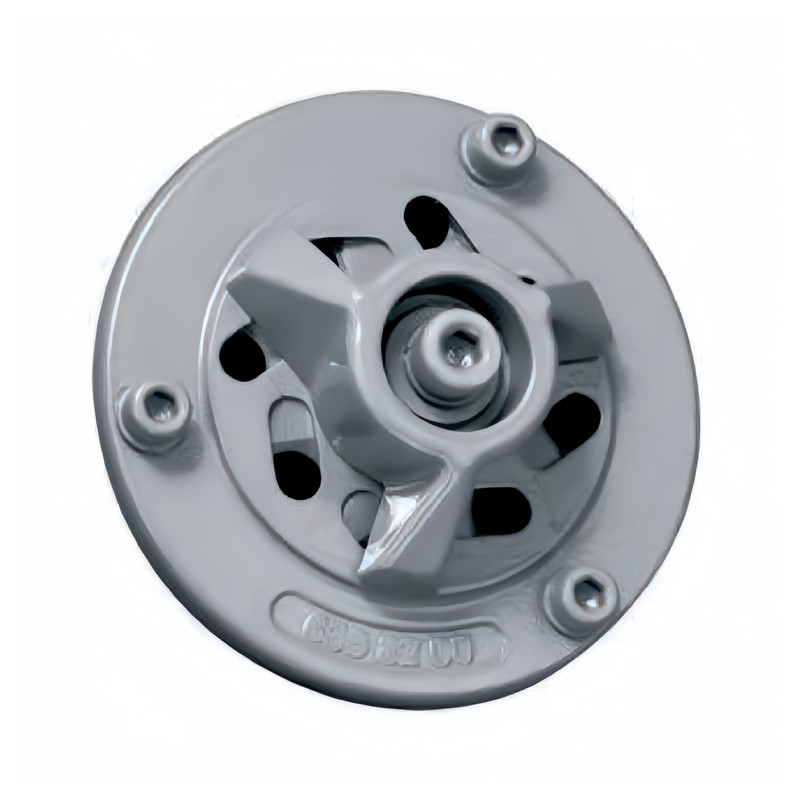

Prie įsiurbimo angos įrengtas grūdinto plieno peilis pjauna skystyje esančias priemaišas. Peilis dirba kartu su grūdinto plieno pjovimo plokšte; plokštė reguliuojama, todėl peilį galima tiksliai nustatyti.

Pjovimo sistema nepanaikina priemaišų dydžio ribų. Gamintojas leidžia daleles ir pluoštus, kurių ilgis neviršija 80 % slėginio atvamzdžio skersmens: DN50 atvamzdžiui tai apie 40 mm (apskaičiuota). Ėsdinančios ir abrazyvinės dalelės netinka.

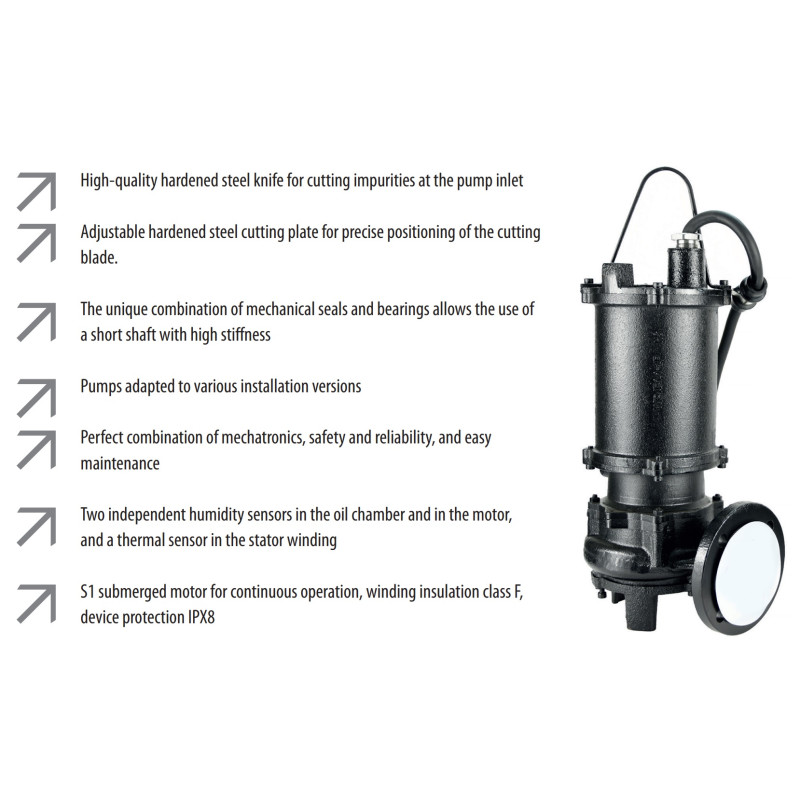

Gamintojo duomenimis, mechaninių sandariklių ir guolių derinys leidžia naudoti trumpą standų veleną. Statoriaus apvijoje yra temperatūros daviklis, alyvos kameroje ir variklyje - du nepriklausomi drėgmės jutikliai. Jie apsaugo siurblį tik tada, kai prijungti prie valdymo pulto signalizatoriaus. Variklio izoliacijos klasė - F, apsaugos laipsnis - IP68, nuolatinis S1 režimas leidžiamas tik visiškai panardinus siurblį.

Plūdinio jungiklio WES neturi, todėl jį valdo pultas: lygio valdiklis įjungia ir išjungia siurblį pagal nuotekų lygį, o variklio apsauga saugo nuo perkrovos. Variklio apsaugos nustatymo ribas nurodo gamintojo katalogas (žr. lentelę).

Kaip pasirinkti modelį

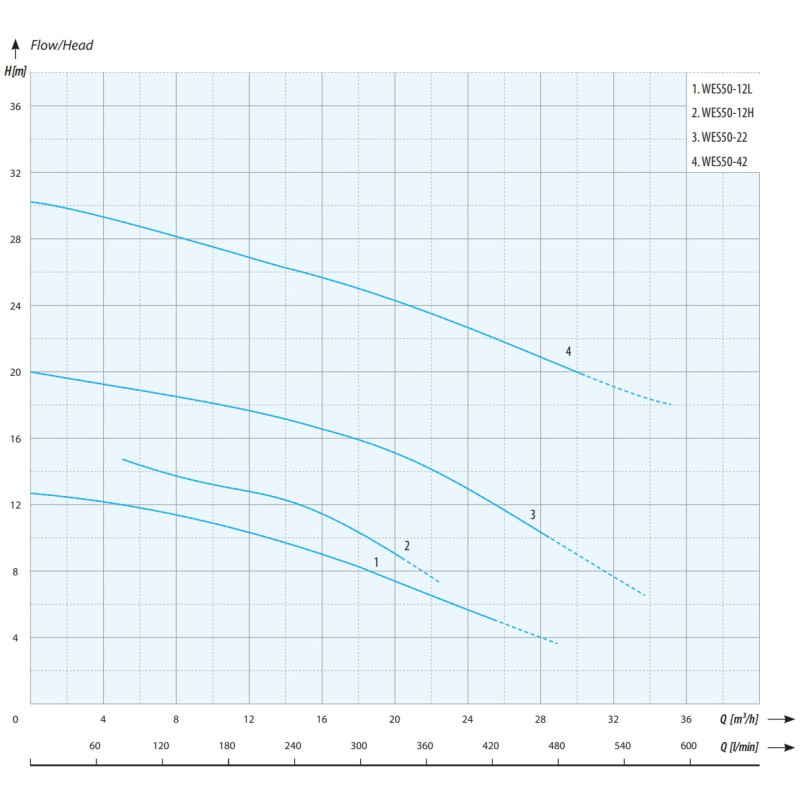

Modelis renkamas pagal darbo tašką - reikalingą debitą ir bendrąjį kėlimo aukštį, kurį sudaro geodezinis aukštis ir slėginio vamzdyno nuostoliai. Pavadinime nurodytas didžiausias kėlimo aukštis atitinka kreivės pradžią, todėl realus darbo taškas visada žemiau.

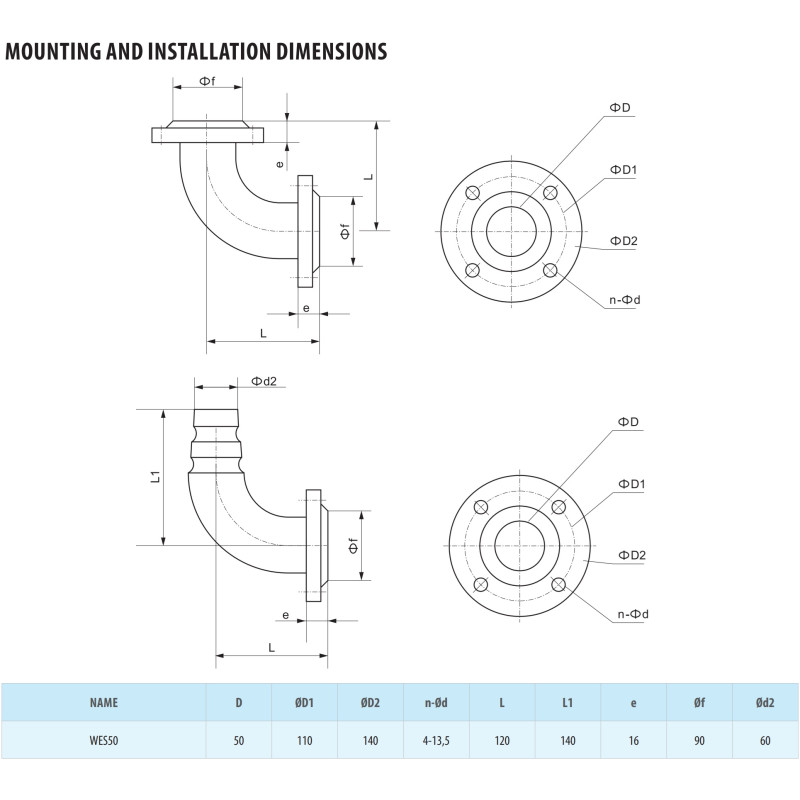

Modelio kode "50" žymi slėginio atvamzdžio DN, pirmas skaitmuo po brūkšnelio - variklio galią, antras - polių skaičių, raidė L arba H - žemesnio arba aukštesnio kėlimo versiją. Visų WES50 modelių slėginis atvamzdis - DN50 PN6 flanšas.

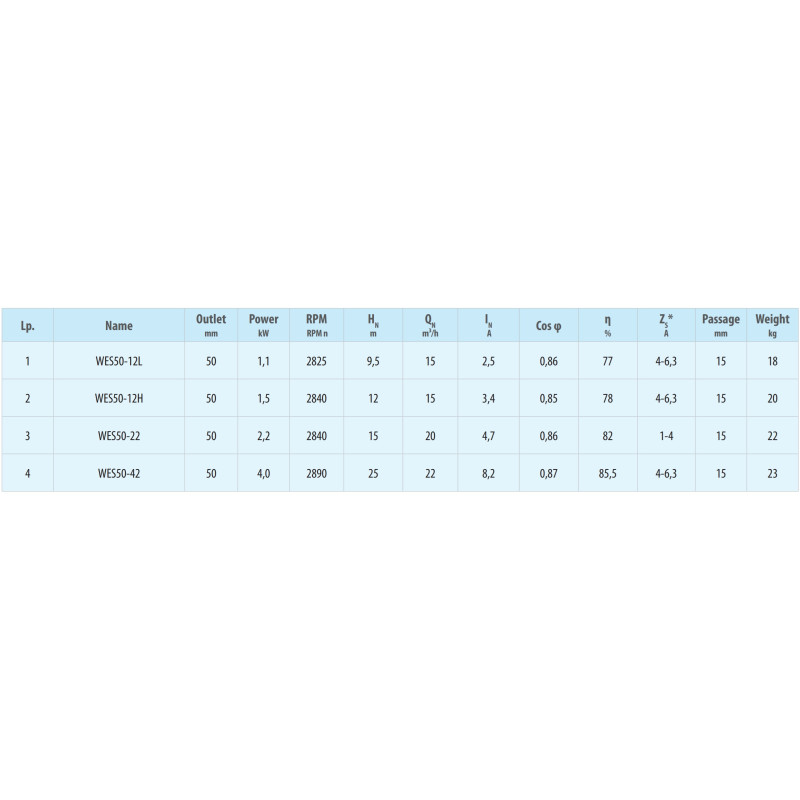

Gamintojo katalogo (2025 m. lapkritis) duomenys apie WES50-12H:

Siurblys gali įsijungti ne daugiau kaip 15 kartų per valandą, todėl tarp įjungimo ir išjungimo lygių turi tilpti bent tiek nuotekų, kiek siurblys išsiurbia per 1 minutę (apskaičiuota blogiausiam atvejui, kai pritekėjimas lygus pusei siurblio debito). WES50-12H ties 15 m³/val. tai apie 250 l.

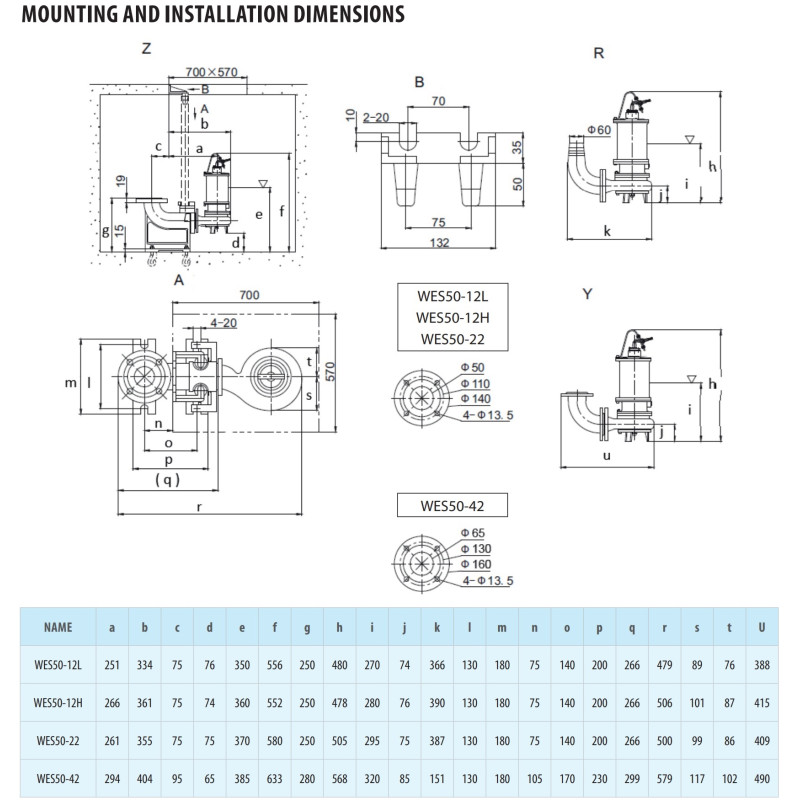

Montavimo būdai: Z - ant automatinio sujungimo kojos, Y - ant stovo su standžiu slėginiu vamzdžiu, R - ant stovo su lanksčia žarna.

Į ką atkreipti dėmesį

• Valdymo pultas privalomas: lygio valdiklis ir variklio apsauga nuo perkrovos; temperatūros daviklis ir du drėgmės jutikliai jungiami prie pulto.
• Maitinimas - tik 3~400 V 50 Hz.
• Dalelės ir pluoštai - ne ilgesni kaip 80 % slėginio atvamzdžio skersmens.
• Netinka stipriai ėsdinančiai aplinkai ir skysčiams su ėsdinančiomis ar abrazyvinėmis dalelėmis: pagrindinės dalys - ketaus.
• Skystis: tankis iki 1050 kg/m³, pH 4-10.
• Aplinkos temperatūra - iki 40 °C.
• Nuolatinis S1 darbas - tik visiškai panardinus siurblį.
• Iki 15 paleidimų per valandą.

Medžiagos

Variklio ir siurblio korpusai, darbaratis, variklio pertvara ir alyvos kamera pagaminti iš ketaus. Velenas ir varžtinės jungtys - iš nerūdijančio plieno, guoliai - vienaeiliai rutuliniai ZZ. Peilis ir pjovimo plokštė - grūdintas plienas.

Kada rinktis WES50-12H

WES renkamasi trifazei nuotekų siurblinei, kai žaliose nuotekose yra pluoštų ir kietųjų dalelių, kurias reikia supjaustyti prie įsiurbimo angos, o slėginė linija jungiama DN50 PN6 flanšu. Siurblys montuojamas su valdymo pultu, lygio valdikliu ir variklio apsauga.
