Fekalinis siurblys su smulkintuvu IPRO ZWE65-112 11kW 400V max. 37m 1666L/min.

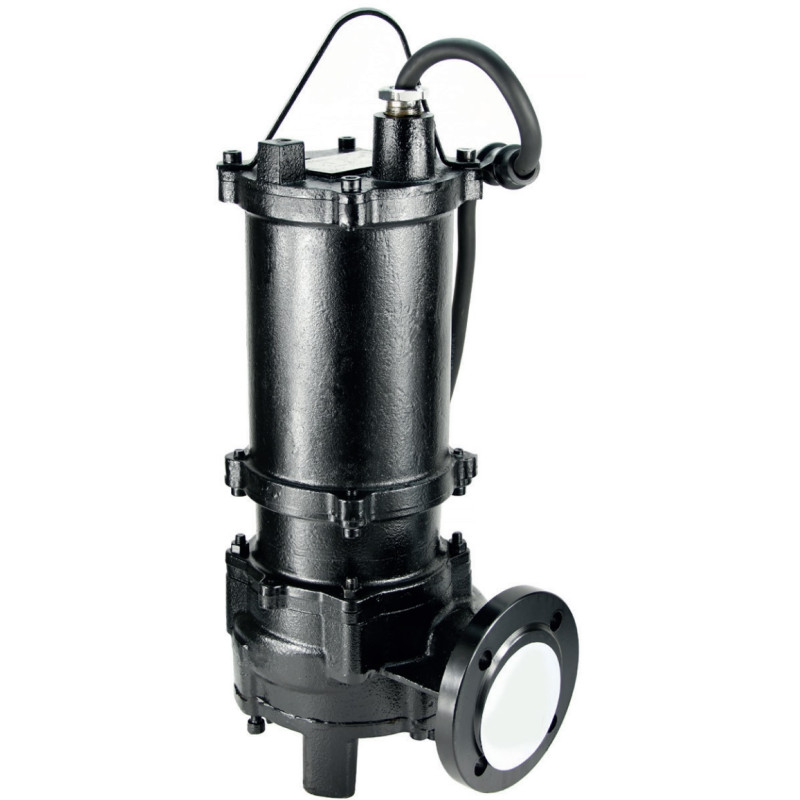

ZWE65-112 - panardinamas nuotekų siurblys su pjaunančiu darbaračiu

ZWE - trifazis 3~400 V panardinamas nuotekų siurblys su pjaunančiu darbaračiu, skirtas nuotekų siurblinėms, slėginiams nuotekų vamzdynams ir pramonės objektų šuliniams, kai nuotekose yra pluoštų ir kietųjų dalelių. Darbaratis jas susmulkina ties įsiurbimo anga, o siurblys nuotekas tiekia į DN50 arba DN65 PN6 slėginę liniją. Aštuoni modeliai: 1.5-15 kW galia, vardinis taškas nuo 20 m³/h ties 9 m iki 80 m³/h ties 30 m, didžiausias kėlimo aukštis 13-44 m.

Gamintojo nurodyta paskirtis - buitinės pilkosios ir juodosios nuotekos, lietaus vanduo su skendinčiomis medžiagomis, nešvarus vanduo su kietosiomis dalelėmis ir trumpais pluoštais iš gyvenamųjų bei techninių pastatų, pramonės objektų, gyvulininkystės ūkių ir nuotekų valymo įrenginių. Siurblyje yra apsaugos jutikliai, tačiau nėra plūdinio jungiklio ir apsaugos bloko, todėl jis jungiamas per valdymo pultą.

Kaip veikia ZWE65-112 siurblys

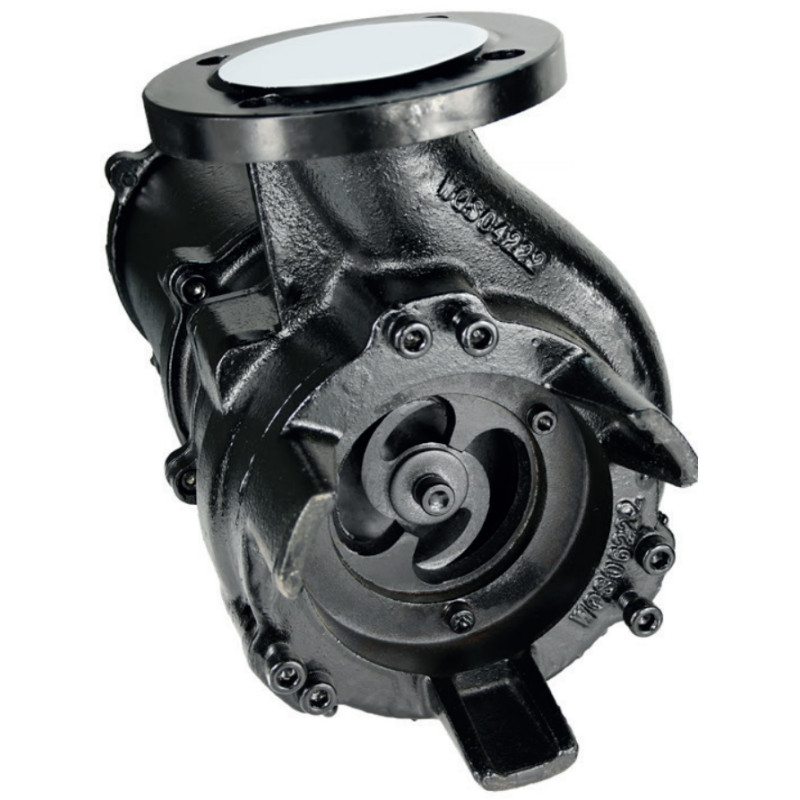

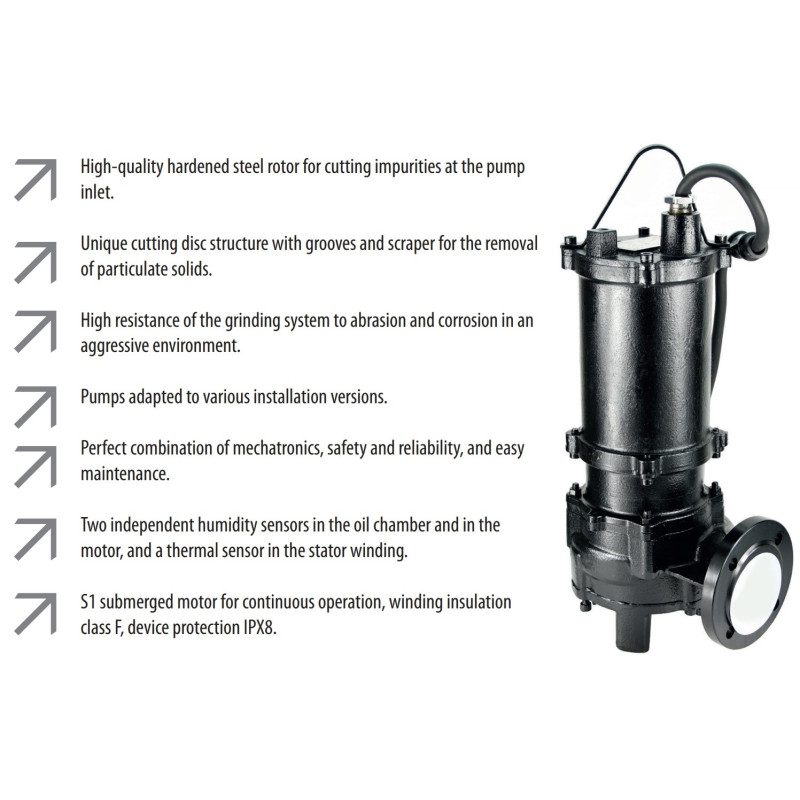

Pjaunantis darbaratis susmulkina pluoštus ir kietąsias daleles ties įsiurbimo anga, todėl į siurblį ir slėginį vamzdį patenka jau susmulkintos priemaišos. Apatiniame siurblio dangtyje esanti pjovimo plokštė turi griovelius ir grandiklį, kurie pašalina susmulkintas daleles.

Siurblys turi du nepriklausomus mechaninius sandariklius. Siurblio pusėje, kur sandariklis liečiasi su nuotekomis, trinties pora - silicio karbidas / silicio karbidas arba silicio karbidas / volframo karbidas, variklio pusėje pora grafitas / silicio karbidas dirba alyvoje. Alyvos kamera pripildyta alyvos jau tiekiant siurblį.

Statoriaus apvijoje įrengtas termistorius, o alyvos ir variklio kamerose - po drėgmės zondą. Jų signalinės gyslos jungiamos prie panardinamų siurblių drėgmės ir temperatūros signalizatoriaus. Kabelio įvadas į variklį užsandarintas, tačiau sušlapęs kabelis praranda izoliacijos varžą, todėl jo galų negalima merkti į vandenį.

Dvipolio variklio apsaugos klasė - IP68, izoliacijos klasė - F, sūkiai - 2840-2935 aps./min. Nuolatinis darbas S1 leidžiamas tik visiškai panardinus siurblį.

Kaip pasirinkti modelį

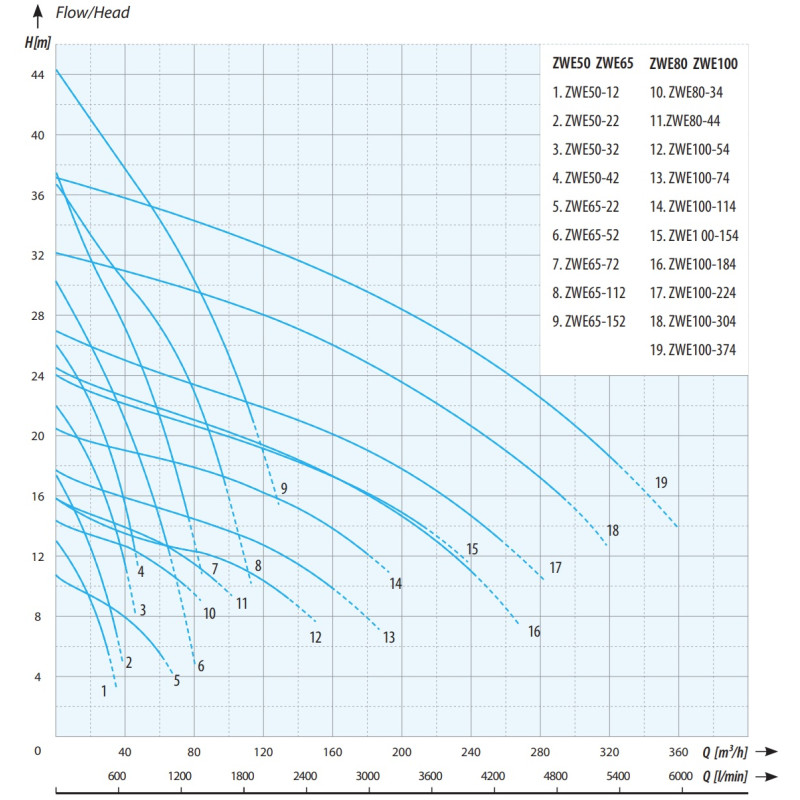

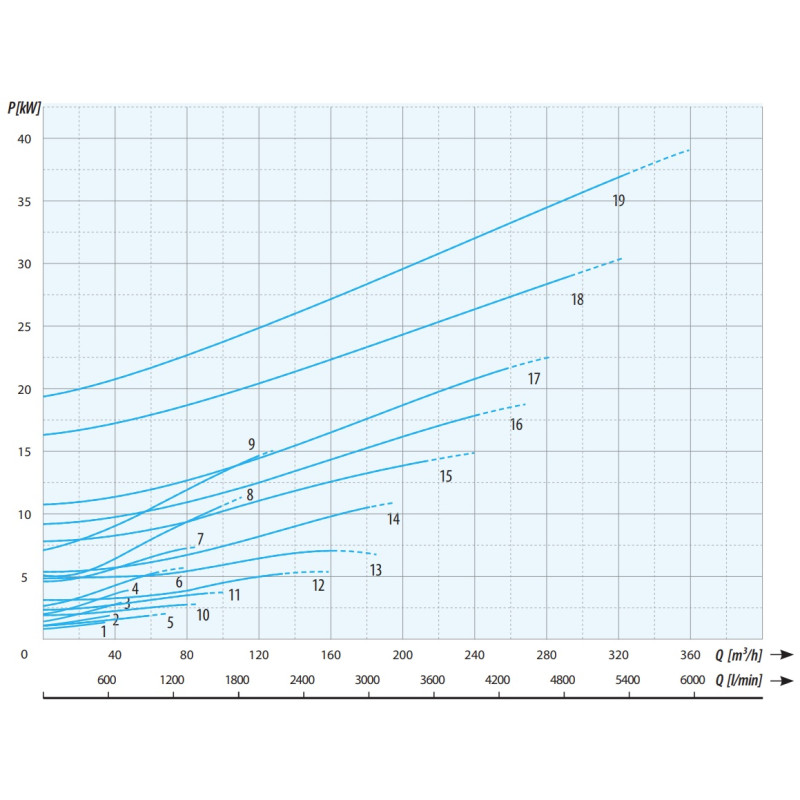

Modelis parenkamas pagal darbo tašką - reikiamą debitą prie siurblinės kėlimo aukščio, kurį sudaro geodezinis aukštis ir slėginio vamzdžio nuostoliai, ir tikrinamas pagal gamintojo kreivę. Skaičius po "ZWE" nurodo išvado skersmenį (DN50 arba DN65), po brūkšnelio - galios klasę ir polių skaičių: 42 - 4 kW ir 2 poliai, 152 - 15 kW ir 2 poliai.

Didžiausias kėlimo aukštis pasiekiamas be debito, o didžiausias debitas - kreivės gale, prie mažo kėlimo aukščio: tai kreivės galai, o ne darbo taškai. Vardinis taškas - gamintojo lentelėje nurodytas kreivės taškas.

ZWE65-72 ir ZWE65-112 didžiausias kėlimo aukštis panašus, apie 37 m, tačiau vardiniame taške ZWE65-112 tiekia 65 m³/h ties 26 m, o ZWE65-72 - 50 m³/h ties 24 m. Didelis kėlimo aukščio rezervas nėra privalumas: kai jis gerokai viršija poreikį, siurblys dirba toli kreivės dešinėje ir variklio srovė gali būti per didelė. Tada debitas ribojamas sklende arba parenkamas mažesnio kėlimo aukščio modelis.

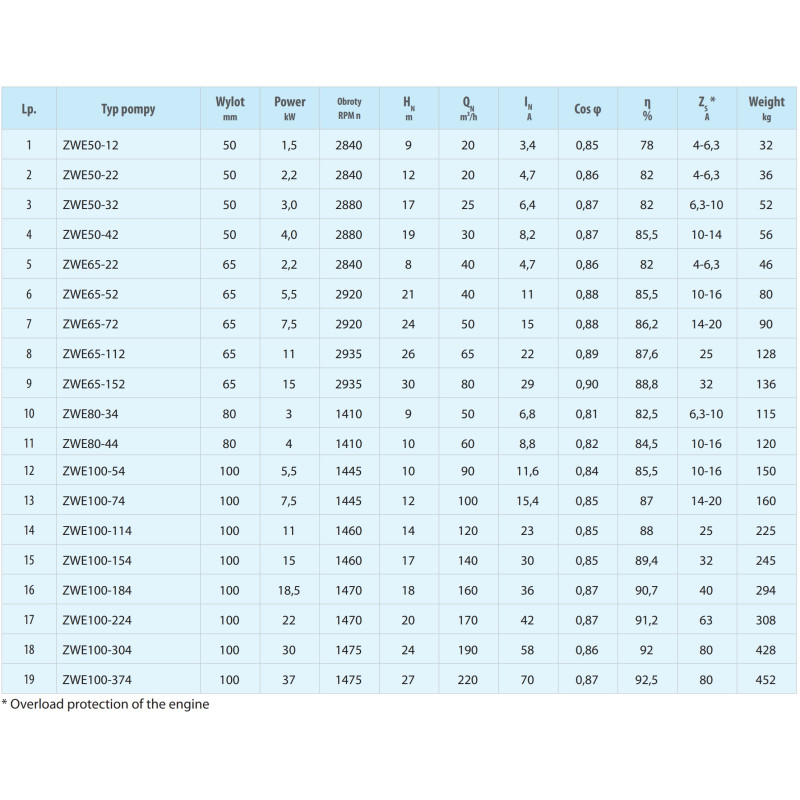

"Apsaugos ribos" - gamintojo lentelėje nurodytas variklio perkrovos apsaugos nustatymas.

Kaip montuojamas ZWE65-112

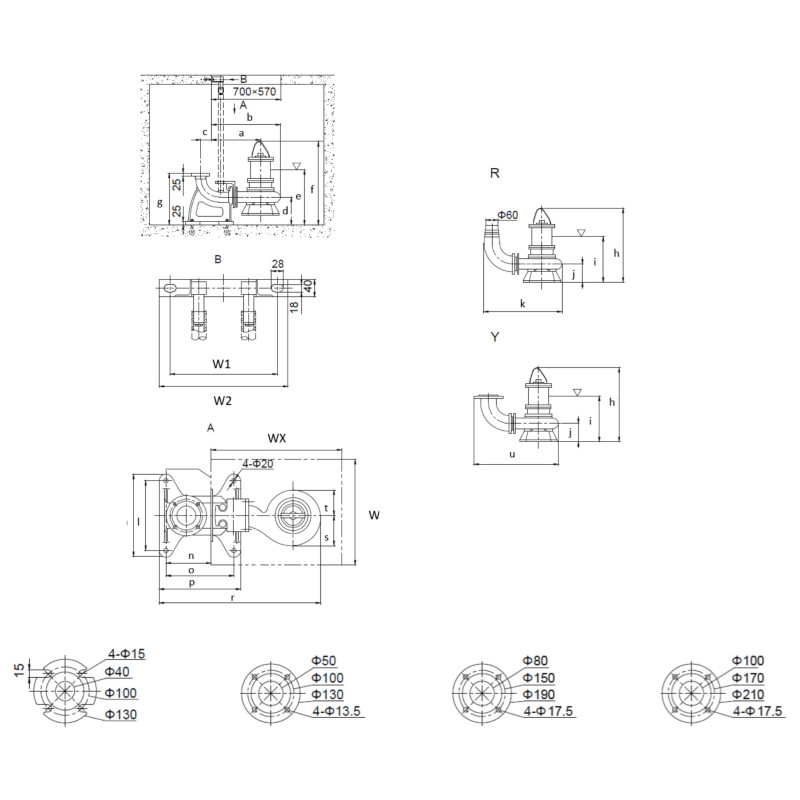

Gamintojas numato tris montavimo versijas:

• Z: ant automatinio sujungimo kojelės šulinio dugne. Kreipiantieji vamzdžiai (1" plieninis arba 32 x 3.5 mm besiūlis) yra 300 mm (DN50) arba 305 mm (DN65) trumpesni už šulinio gylį. Siurblys nuleidžiamas kreipiančiaisiais, o jungtis su kojele užsisandarina nuo paties siurblio svorio.

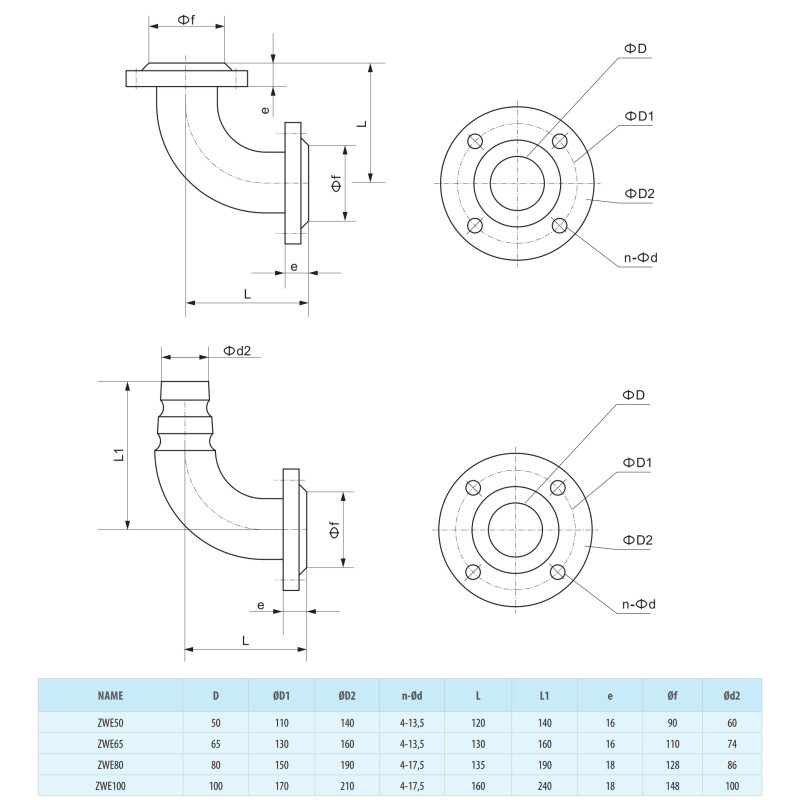

• Y: kilnojamas, ant stovo, su alkūne ir standžiu slėginiu vamzdžiu.
• R: kilnojamas, ant stovo, su lanksčia gumine žarna, kurios vidinis skersmuo - 64 mm DN50 ir 76 mm DN65 modeliams.

Prie siurblio rankenos visada tvirtinama grandinė arba plieninis lynas: siurblys sveria 32-136 kg, o kelti jį už kabelio draudžiama. Siurblys statomas vertikaliai, ne ant šono ir ne į dumblą.

Mažiausias skysčio lygis gamintojo brėžinyje pažymėtas ženklu ▽. Z versijoje lygis ir siurblio aukštis matuojami nuo šulinio dugno, Y ir R - nuo siurblio apačios.

Į ką atkreipti dėmesį prieš užsakant ZWE65-112

• Skystis: iki 40 °C, tankis iki 1050 kg/m³, pH 4-10; aplinkos temperatūra - iki 40 °C.
• Dalelės ir pluoštai: pagal gamintojo katalogą ne ilgesni kaip 80 % išvado skersmens, t. y. apie 40 mm ZWE50 ir apie 52 mm ZWE65 modeliams (apskaičiuota nuo 50 ir 65 mm).
• Terpė: pagrindinės dalys ketinės, todėl siurblys netinka stipriai korozinėms terpėms ir skysčiams su korozinėmis ar abrazyvinėmis dalelėmis. Draudžiama siurbti degius skysčius ir naudoti sprogioje aplinkoje.
• Panardinimas: paprastai iki 5 m. Giliau siurblys turėtų dirbti nuolat, o ilgai prastovai jį reikia iškelti, nes didesniame gylyje mažėja izoliacijos varža.
• Darbo režimas: S1 tik visiškai panardinus, ne daugiau kaip 15 paleidimų per valandą, lygis ne žemiau ▽ žymos.
• Pultas: valdymo pultas privalo saugoti variklį nuo perkrovos, fazės dingimo ir trumpojo jungimo; šiluminė relė - su rankiniu atstatymu, nustatyta pagal vardinę srovę; linijoje - 30 mA nuotėkio relė. Gamintojo duomenimis, daugiau kaip 80 % variklių perdegimų sukelia dingusi fazė, o vien saugiklis nuo to neapsaugo.
• Automatinis darbas: plūdinio jungiklio nėra, todėl paleidimui ir sustabdymui pagal lygį reikia lygio valdiklio, kuris saugo ir nuo sausosios eigos.
• Sukimosi kryptis: prieš nuleidžiant į šulinį patikrinama trumpai įjungus: žiūrint iš įsiurbimo pusės, darbaratis sukasi prieš laikrodžio rodyklę. Jei ne, sukeičiamos dvi fazės.
• Slėginė linija: gamintojas reikalauja debito reguliavimo sklendės, kad variklis nedirbtų perkrautas; ilgai dirbti su uždaryta sklende negalima.

Medžiagos

Variklio ir siurblio korpusas bei alyvos kamera - ketus. Pjaunantis darbaratis - nerūdijantis plienas, pjovimo plokštė - termiškai apdorotas nerūdijantis plienas. Velenas ir varžtinės jungtys - nerūdijantis plienas, guoliai - vienaeiliai rutuliniai ZZ.

Kodėl ZWE65-112?

ZWE skirtas nuotekų siurblinei ar pramonės šuliniui su trifaziu tinklu, kai pluoštus ir kietąsias daleles reikia susmulkinti prieš slėginį vamzdį: 1.5-15 kW, DN50 arba DN65 PN6, iki 44 m ir 110 m³/h, du sandarikliai alyvoje, trys apsaugos jutikliai ir trys montavimo versijos.

IPRO ZWE serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
