Fekalinis siurblys su smulkintuvu DRENO GT 50/2/152 C.165 3.2kW 400V max. 35m 330L/min.

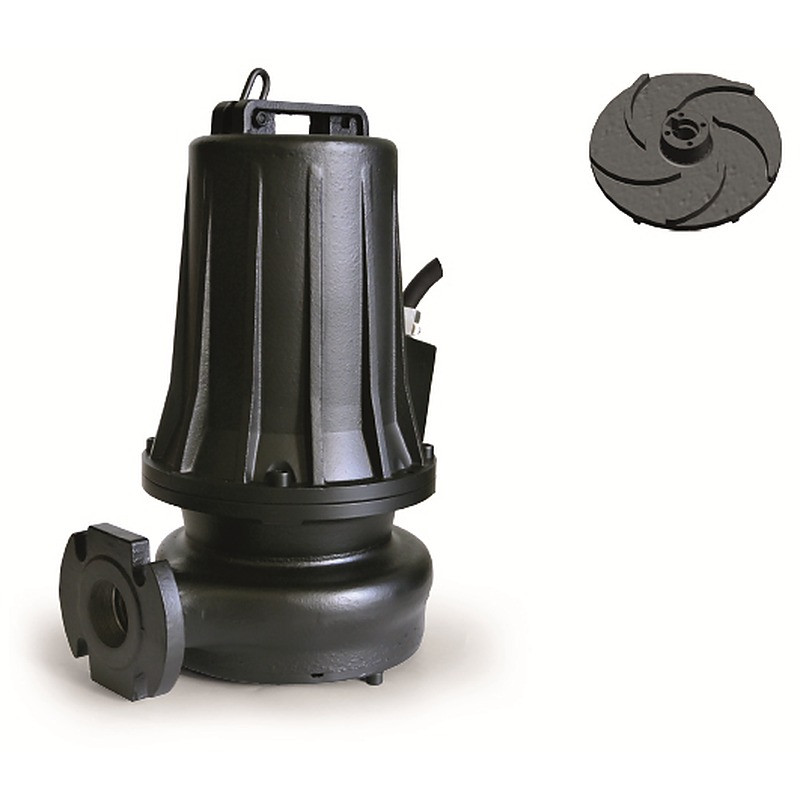

DRENO GT 50/2/152 C.165 - nuotekų siurblys su smulkintuvu dideliam kėlimo aukščiui

DRENO GT - trifazis 3~400 V panardinamasis nuotekų siurblys su smulkintuvu įsiurbimo angoje. Smulkintuvas susmulkina kietąsias daleles, todėl nuotekas galima persiurbti palyginti siauru, dažnai jau esamu slėginiu vamzdžiu ten, kur reikia didelio kėlimo aukščio. Galimi trys modeliai: 2.3 kW iki 30.5 m, 3.2 kW iki 35 m ir 7.8 kW iki 56 m. Slėginis atvamzdis - flanšas su G 2" sriegiu.

DRENO GT 50/2/152 C.165: 3~400 V, variklis P2 3.2 kW (P1 4 kW), 6.9 A; didžiausias kėlimo aukštis 35 m, esant 7.2 m³/val. - 29 m, esant 14.4 m³/val. - 23 m, didžiausias debitas 19.8 m³/val. (330 l/min); slėginis atvamzdis - DN50 PN10 flanšas su G 2" sriegiu; 10 m kabelis H07RN8F 4x1.5 + 3x0.5 mm², laisvi galai, tiesioginis paleidimas; svoris 63 kg.

Gamintojas šiuos siurblius skiria buitinėms ir pramoninėms nuotekoms bei skysčiams su skendinčiosiomis dalelėmis ten, kur reikia didelio kėlimo aukščio. Instrukcijoje taip pat nurodomas naudojimas amatų ir pramonės srityse. Tipinė vieta - slėginė nuotekų linija, kuria nuotekos iš pastato, cecho ar ūkio duobės keliamos į toli ar aukštai esantį kolektorių. Gamintojas - DRENO POMPE, Monselice, Italija.

Kaip veikia DRENO GT 50/2/152 C.165 smulkintuvas ir apsaugos

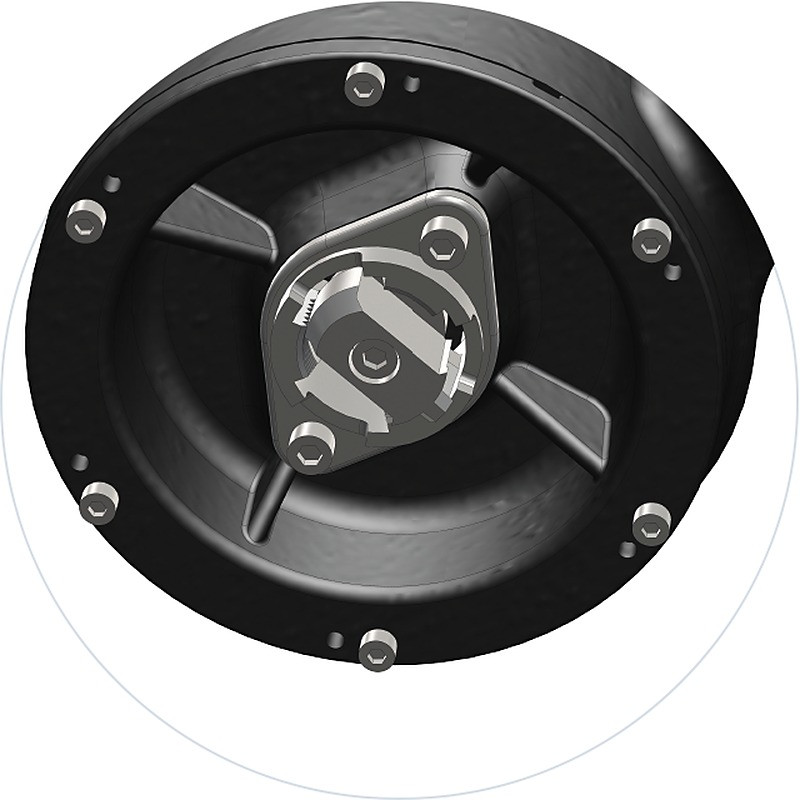

Įsiurbimo angoje įrengtas smulkintuvas pjauna radialine ir ašine kryptimis, o jo peiliai pagaminti iš grūdinto plieno. Susmulkintos dalelės patenka į darbaratį ir slėginę liniją, todėl šiems siurbliams laisvo praėjimo dydis nenurodomas.

Asinchroninis 2 polių variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Maitinimo dažnis - 50 Hz, izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį siurblys panardintas.

Apvijoje įmontuoti šiluminiai jutikliai T1-T2. Normaliai uždari jutikliai atsidaro temperatūrai pasiekus 130 °C ir vėl užsidaro jai nukritus iki 75 °C. Jutikliai prijungiami prie valdymo skydo kontaktoriaus.

Visuose modeliuose standartiškai įrengtas sandariklio nuotėkio jutiklis S. Alyvos kameroje esantis elektrodas aptinka į ją patekusį skystį, o valdymo skydas perduoda šviesos arba garso signalą. Taip kontroliuojama darbaračio pusės mechaninio sandariklio būklė.

Siurblyje naudojami du atskiri mechaniniai sandarikliai. Variklio pusėje, alyvos kameroje, įrengta anglies ir keramikos pora, o darbaračio pusėje, siurbiamame skystyje, naudojama silicio karbido ir silicio karbido pora.

Kabelis - 10 m, su laisvais galais.

Kaip pasirinkti DRENO GT 50/2/152 C.165 pagal darbo tašką

Modelis parenkamas pagal darbo tašką - reikiamą debitą esant bendram kėlimo aukščiui. Bendrą kėlimo aukštį sudaro aukščių skirtumas iki išleidimo vietos ir slėginės linijos nuostoliai.

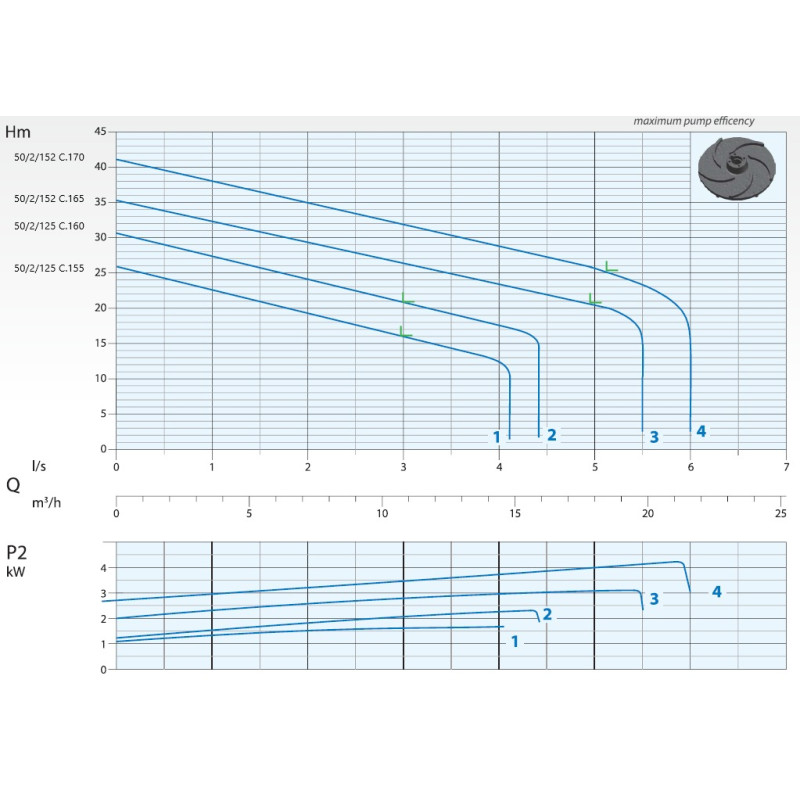

Didžiausias kėlimo aukštis be srauto ir didžiausias debitas pagal gamintojo kreivę:

• C.160 - 30.5 m ir 15.6 m³/val.
• C.165 - 35 m ir 19.8 m³/val.
• C.180 - 56 m ir 28.8 m³/val. (480 l/min).

Pavyzdžiui, 7.2 m³/val. (120 l/min) nuotekų reikia pakelti į 12 m aukščiau esantį kolektorių 300 m ilgio slėgine linija, kurios vidinis skersmuo yra 50 mm. Pagal Hazen-Williams formulę, kai C = 120, tiesios linijos trinties nuostoliai siekia apie 10 m. Bendras kėlimo aukštis sudaro apie 22 m. GT 50/2/125 C.160, esant 7.2 m³/val. debitui, kelia 24 m, todėl šiam darbo taškui tinka. Jei aukščių skirtumas siektų 30 m, reikėtų GT 50/2/173 C.180, kuris, esant tam pačiam debitui, kelia 50 m. Alkūnių, vožtuvų ir jungčių nuostoliai skaičiuojami papildomai.

Slėginės linijos vardinis skersmuo negali būti mažesnis už siurblio slėginio atvamzdžio skersmenį.

Žymėjime T reiškia trifazį variklį, 2 - dviejų polių variklį, 125, 152 arba 173 - statoriaus dydį, o C.160, C.165 ir C.180 - hidraulinės kreivės numerį.

Į ką atkreipti dėmesį montuojant DRENO GT 50/2/152 C.165

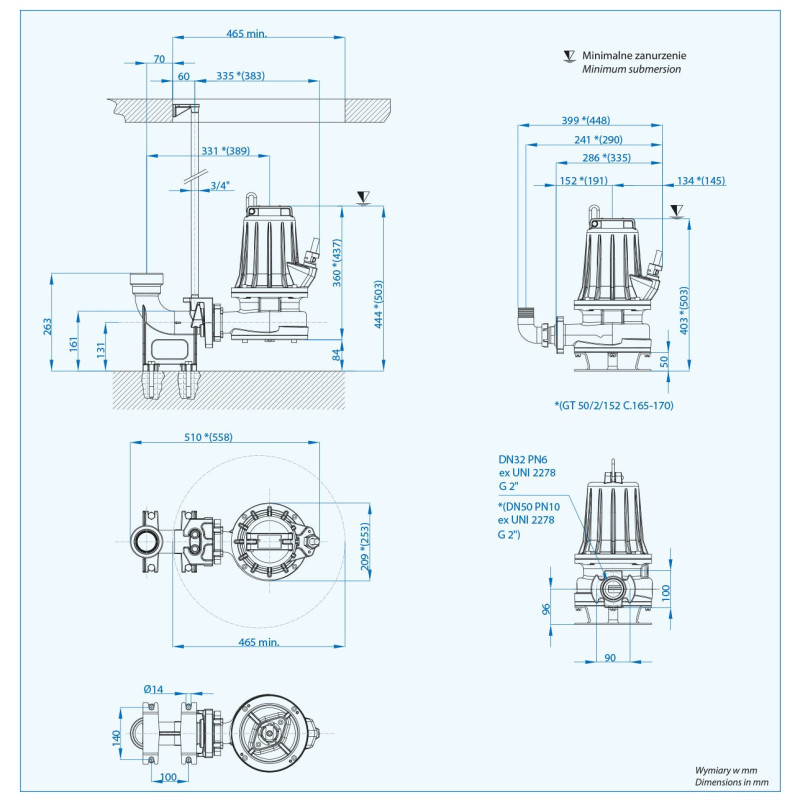

Mažiausias skysčio lygis nuo duobės dugno pagal gamintojo brėžinius ir siurblių svoris:

• Skystis. Leistina temperatūra - iki 40 °C, kai siurblys visiškai panardintas. Leistinas pH - 6-10, tankis turi būti mažesnis nei 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m. Agresyvūs skysčiai, kurių pH neatitinka nurodytų ribų, ir degūs skysčiai, pavyzdžiui, benzinas, draudžiami.
• Sausa eiga. Siurblys negali dirbti sausai arba be apkrovos.
• Paleidimai. Leidžiama ne daugiau kaip 15 tolygiai paskirstytų paleidimų per valandą.
• Apsauga valdymo skyde. Valdymo skyde turi būti įtaisas, išjungiantis maitinimą perkaitus apvijai pagal T1-T2 signalą arba įsiurbimo angai likus neapsemtai. Šis įtaisas neturi įsijungti pats: siurblys vėl paleidžiamas rankiniu būdu, prieš tai patikrinus plūdės veikimą.
• Montavimas. Įsiurbimo anga montuojama žemiausioje talpos vietoje. Siurblys negali įklimpti į dumblą, todėl statomas ant atraminio pagrindo arba stacionariai montuojamas ant automatinio sujungimo kojelės su kreipiančiaisiais vamzdžiais. Gamintojo priedai, pavyzdžiui, kojelė DUTY 50, perkami atskirai. Už šulinio ribų esanti elektros įranga turi būti apsaugota nuo oro sąlygų.
• Plūdė ir vožtuvas. Automatinį darbą valdo prie valdymo skydo prijungta išorinė plūdė. Plūdei reikia palikti pakankamai vietos laisvai kilti. Gamintojas leidžia naudoti tik jo patvirtintas plūdes. Slėginėje linijoje rekomenduojamas rutulinis atbulinis vožtuvas.
• Sukimosi kryptis. Kaskart iš naujo prijungus siurblį arba dingus fazei tikrinama sukimosi kryptis. Žiūrint iš įsiurbimo pusės, darbaratis turi suktis prieš laikrodžio rodyklę. Sukimasis netinkama kryptimi perkaitina variklį ir smarkiai sumažina našumą.
• Maitinimas. Maitinimo įtampa - 3~400 V, dažnis - 50 Hz. Įtampa gali nukrypti ne daugiau kaip ±5 %, dažnis - ±2 %.
• ATEX. Šie modeliai neturi ATEX žymėjimo, todėl sprogioje aplinkoje nenaudojami.
• Kėlimas. Siurblys keliamas tik už rankenos, niekada už kabelio.

DRENO GT 50/2/152 C.165 medžiagos ir sandarikliai

Variklio korpusas, darbaratis, siurblio korpusas ir uždarymo diskas pagaminti iš ketaus. Variklio velenas pagamintas iš nerūdijančiojo plieno AISI 420, varžtai - iš AISI 304, o smulkintuvo peiliai - iš grūdinto plieno. Variklio pusėje naudojamas anglies ir keramikos mechaninis sandariklis alyvos kameroje, o darbaračio pusėje - silicio karbido ir silicio karbido pora. Alyvos kameroje įrengtas sandariklio nuotėkio jutiklis.

DRENO GT 50/2/152 C.165 dokumentai

• Techninė kortelė (PDF, PL / EN, 2.5 MB)
• Techninė kortelė (PDF, IT / EN, 1 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 14.7 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.2 MB)

DRENO GM / GT serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
