Fekalinis siurblys su smulkintuvu DRENO GRIX 32-2/090 0.9kW max. 22m 165L/min.

DRENO GRIX 32-2/090 - nuotekų siurblys su smulkintuvu siauram slėginiam vamzdžiui

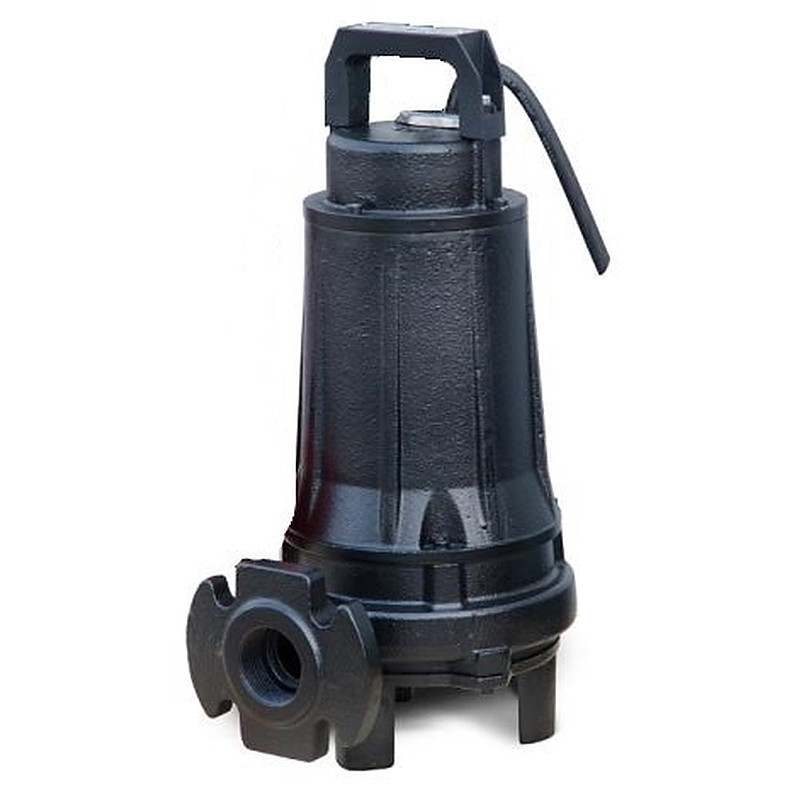

DRENO GRIX - panardinamasis buitinių nuotekų siurblys su smulkintuvu įsiurbimo angoje. Smulkintuvas susmulkina kietąsias daleles, todėl nuotekas galima persiurbti palyginti siauru, dažnai jau esamu slėginiu vamzdžiu arba kelti į didelį aukštį. Slėginis atvamzdis - DN32 PN6 flanšas su G 1¼" vidiniu sriegiu. Galimos trys galios: 0.9 kW versijos kėlimo aukštis siekia iki 22 m, 1.1 kW - iki 26 m, o 1.4 kW - iki 30 m.

DRENO GRIX 32-2/090: be plūdinio jungiklio; versijos 1~230 V (5 A, tiekiama su valdymo dėže ir kondensatoriais) arba 3~400 V (2.1 A, laisvi kabelio galai); variklis P2 0.9 kW; didžiausias kėlimo aukštis 22 m, esant 3.6 m³/val. - 16.5 m, didžiausias debitas 9.9 m³/val. (165 l/min); svoris 21.5 kg.

Gamintojo nurodoma paskirtis - buitinių nuotekų ir skysčių su skendinčiomis dalelėmis siurbimas bei darbas ten, kur reikia didelio kėlimo aukščio. GRIX gaminamas 230 V ir 400 V versijomis, su plūdiniu jungikliu ir be jo. Gamintojas - DRENO POMPE, Monselice, Italija.

Kaip veikia DRENO GRIX 32-2/090

Įsiurbimo angoje įrengtas radialinio pjovimo smulkintuvas su grūdinto plieno peiliais. Susmulkintos dalelės kartu su skysčiu išstumiamos į slėginę liniją, todėl laisvo praėjimo dydis šiai konstrukcijai nenurodomas.

Asinchroninis dviejų polių variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Maitinimo dažnis - 50 Hz, izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys. Apvijoje įmontuota šiluminė apsauga. 230 V versijos bimetaliniai jungikliai atjungia maitinimą pasiekus 130 °C ir vėl jį įjungia temperatūrai nukritus iki 75 °C.

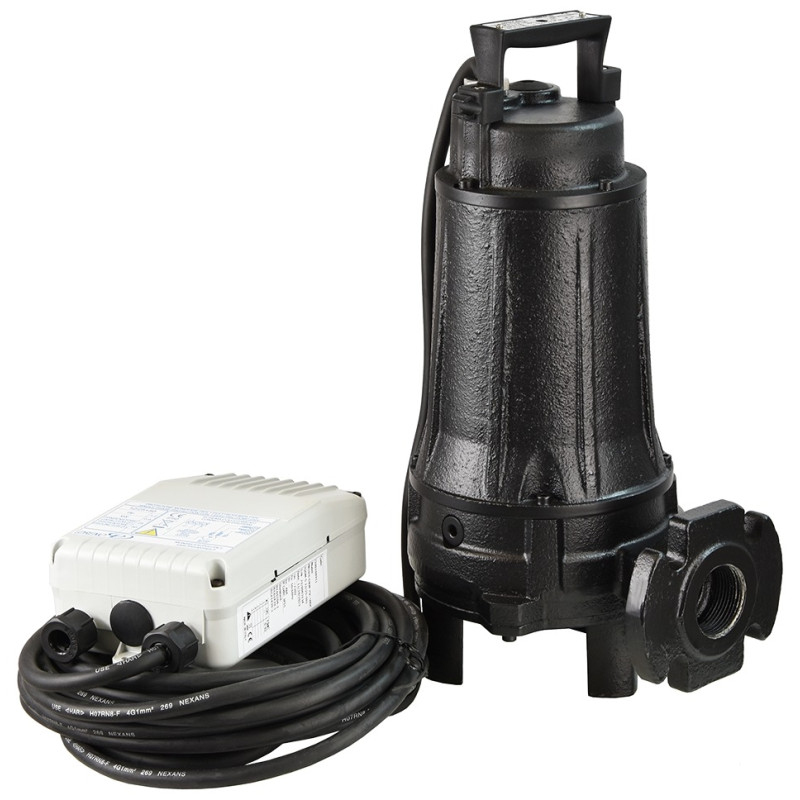

230 V versija tiekiama su valdymo dėže, kurioje įrengti darbinis ir paleidimo kondensatoriai. 400 V versija tiekiama su laisvais kabelio galais. Naudojamas 10 m ilgio H07RN8F 4x1 mm² kabelis.

Versija su plūdiniu jungikliu įsijungia ir išsijungia pagal skysčio lygį. Plūdei talpoje turi likti pakankamai vietos laisvai kilti ir leistis. Versija be plūdinio jungiklio pati neįsijungia ir neišsijungia pagal skysčio lygį.

Darbaračio pusėje įrengtas mechaninis silicio karbido ir keramikos sandariklis alyvos kameroje. Variklio pusėje naudojamas lūpinis sandariklis.

Modelio žymėjime 32 reiškia slėginio atvamzdžio DN, 2 - polių skaičių, o 090, 110 ir 140 - variklio galią P2: atitinkamai 0.9, 1.1 ir 1.4 kW.

Kaip pasirinkti DRENO GRIX 32-2/090 pagal darbo tašką

Modelis parenkamas pagal darbo tašką - reikiamą debitą esant bendram kėlimo aukščiui. Bendrą kėlimo aukštį sudaro aukščių skirtumas iki išleidimo vietos ir slėginės linijos nuostoliai. Versija pasirenkama pagal elektros tinklą ir valdymo būdą.

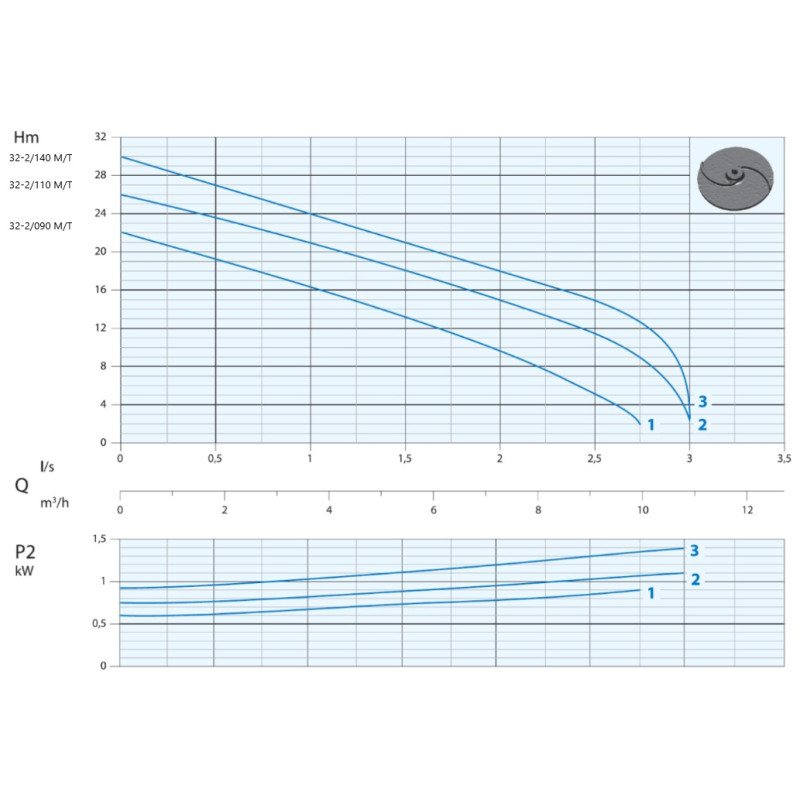

Didžiausias kėlimo aukštis, kai debitas lygus nuliui, ir didžiausias debitas:

• GRIX 32-2/090 - 22 m ir 9.9 m³/val. (165 l/min).
• GRIX 32-2/110 - 26 m ir 10.8 m³/val. (180 l/min).
• GRIX 32-2/140 - 30 m ir 10.8 m³/val. (180 l/min).

Esant didžiausiam debitui, kėlimo aukštis sumažėja iki 2 m.

Pavyzdžiui, 3.6 m³/val. (60 l/min) debitą reikia kelti 8 m per 50 m ilgio slėginę liniją, kurios vidinis skersmuo yra 32 mm. Pagal Hazen-Williams formulę, kai C = 120, tiesios linijos trinties nuostoliai sudaro apie 4 m, todėl bendras kėlimo aukštis siekia apie 12 m. GRIX 32-2/090, esant 3.6 m³/val. debitui, kelia 16.5 m, todėl šiam darbo taškui tinka.

Jei aukščių skirtumas siektų 15 m, bendras kėlimo aukštis būtų apie 19 m. Tokiu atveju reikėtų GRIX 32-2/110, kuris, esant 3.6 m³/val. debitui, kelia 21 m, arba GRIX 32-2/140, kuris kelia 24 m. Alkūnių, vožtuvų ir jungčių nuostoliai skaičiuojami papildomai.

230 V versija su plūdiniu jungikliu pasirenkama, kai siurblys turi pats įsijungti ir išsijungti pagal skysčio lygį. Versija be plūdinio jungiklio pati neįsijungia pagal skysčio lygį. 400 V versija skirta objektams su trifaziu elektros tinklu.

Į ką atkreipti dėmesį montuojant DRENO GRIX 32-2/090

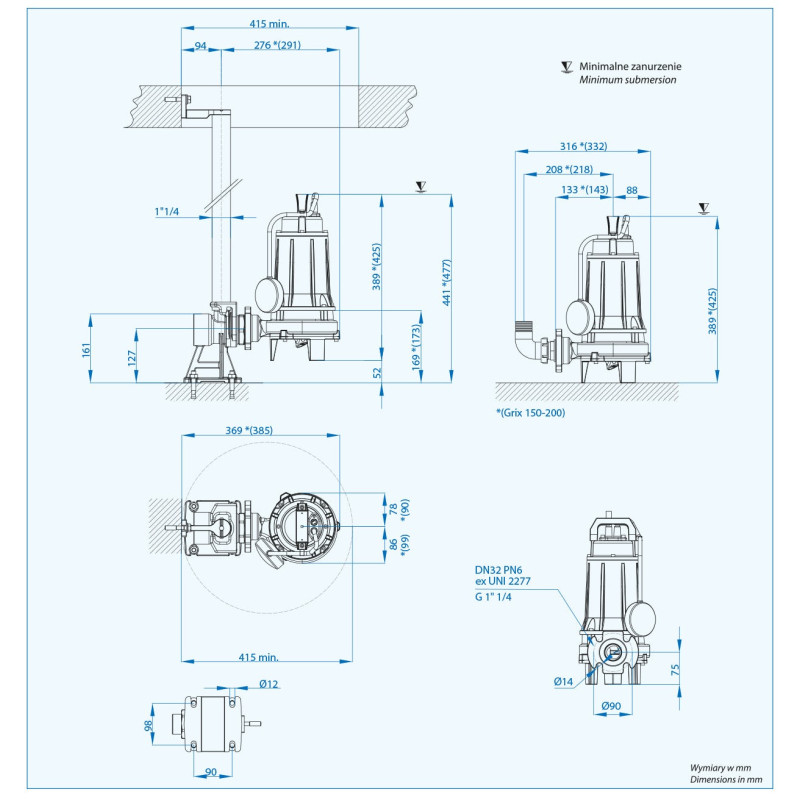

Mažiausias panardinimas pagal gamintojo brėžinį (skysčio lygis nuo dugno) ir siurblių svoris:

• Skystis. Skysčio temperatūra gali siekti iki 40 °C, kai siurblys yra visiškai panardintas. Leistinas pH - nuo 6 iki 10, tankis - mažesnis nei 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m.
• Draudžiama. Siurblio negalima naudoti sprogioje ar gaisro pavojaus aplinkoje ir degiems skysčiams siurbti.
• Montavimas. Įsiurbimo anga montuojama žemiausioje talpos vietoje. Siurblys negali įklimpti į dumblą, todėl statomas ant pagrindo arba pakabinamas virš dugno. Už talpos esanti elektros įranga turi būti apsaugota nuo oro sąlygų ir iš talpos kylančių dujų.
• Atbulinis vožtuvas. Slėginėje linijoje gamintojas rekomenduoja įrengti rutulinį atbulinį vožtuvą, kad sustabdžius siurblį skystis netekėtų atgal.
• Stacionarus montavimas. Gamintojo priedų sąraše nurodytos automatinio sujungimo kojelės Duty 50 ir EASY E 1.1 / 1.2 bei 1¼" alkūnė žarnai. Šie priedai perkami atskirai.
• 400 V versija. Po kiekvieno naujo prijungimo tikrinama sukimosi kryptis. Žiūrint iš įsiurbimo pusės, darbaratis turi suktis prieš laikrodžio rodyklę. Netinkama kryptis sumažina našumą ir gali lemti variklio perkaitimą.
• Maitinimas. Maitinimo įtampa - 230 V arba 400 V, dažnis - 50 Hz. Leistinas įtampos nuokrypis yra ±5 %, dažnio - ±2 %.
• Kėlimas ir valymas. Siurblys keliamas tik už rankenos, o ne už kabelio. Po darbo su kietosiomis dalelėmis siurblį verta kelias minutes paleisti švariame vandenyje, kad dalelės nepridžiūtų prie darbaračio ir sandariklio.

Medžiagos: DRENO GRIX 32-2/090

Variklio dangtis, variklio korpusas, guolio flanšas, darbaratis, siurblio korpusas ir uždarymo diskas pagaminti iš ketaus GG20. Variklio velenas pagamintas iš nerūdijančiojo plieno AISI 420, smulkintuvas - iš grūdinto plieno, rankena - iš sustiprinto nailono. Darbaračio pusėje įrengtas mechaninis silicio karbido ir keramikos sandariklis alyvos kameroje, o variklio pusėje - lūpinis sandariklis.

DRENO GRIX 32-2/090 M dokumentai

• Techninė kortelė (PDF, PL / EN, 1.7 MB)
• Techninė kortelė (PDF, IT / EN, 0.7 MB)
• Naudojimo instrukcija (PDF, PL / EN / FR / ES / DE, 11.5 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.3 MB)

DRENO GRIX serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
