DRENO GX 50-2/110 - trifazis nuotekų siurblys su smulkintuvu

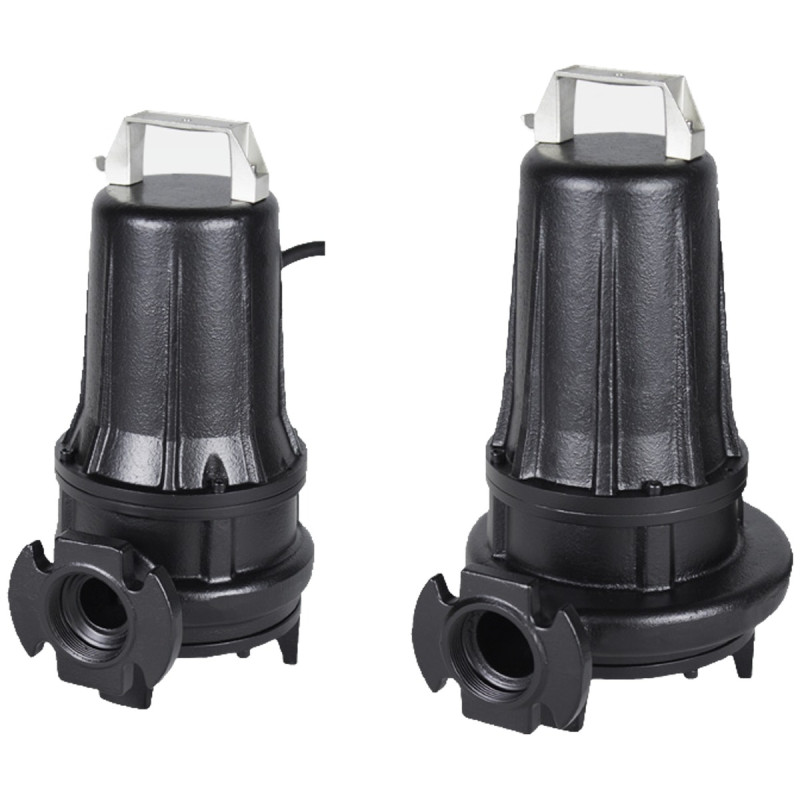

DRENO GX - trifazis 3~400 V panardinamasis nuotekų siurblys su smulkintuvu įsiurbimo angoje. Smulkintuvas susmulkina kietąsias daleles, todėl nuotekas galima persiurbti palyginti siauru, dažnai jau esamu slėginiu vamzdžiu. Slėginis atvamzdis - DN32 PN6 flanšas su G 2" vidiniu sriegiu. Galimi du modeliai: 0.9 kW ir 1.1 kW. Esant 1.8 m³/val. debitui, jie kelia atitinkamai 18.5 m ir 20 m.

DRENO GX 50-2/110: 3~400 V, variklis P2 1.1 kW (P1 1.5 kW), 3.1 A, be plūdinio jungiklio, laisvi kabelio galai; pagal gamintojo lentelę kelia 20 m esant 1.8 m³/val., 15 m esant 7.2 m³/val. ir 6 m esant 14.4 m³/val. (240 l/min); svoris 25 kg.

Gamintojo teigimu, siurblys skirtas buitinėms nuotekoms, skysčiams su skendinčiomis dalelėmis ir sistemoms, kurioms reikia didelio kėlimo aukščio. Instrukcijoje minimi buitiniai, amatų ir pramonės objektai, nuotekos, dumblas bei mišrūs vandenys. Šie siurbliai neturi plūdinio jungiklio ir tiekiami su laisvais kabelio galais, todėl jungiami prie objekto valdymo skydo. Gamintojas - DRENO POMPE, Monselice, Italija.

Kaip veikia DRENO GX 50-2/110

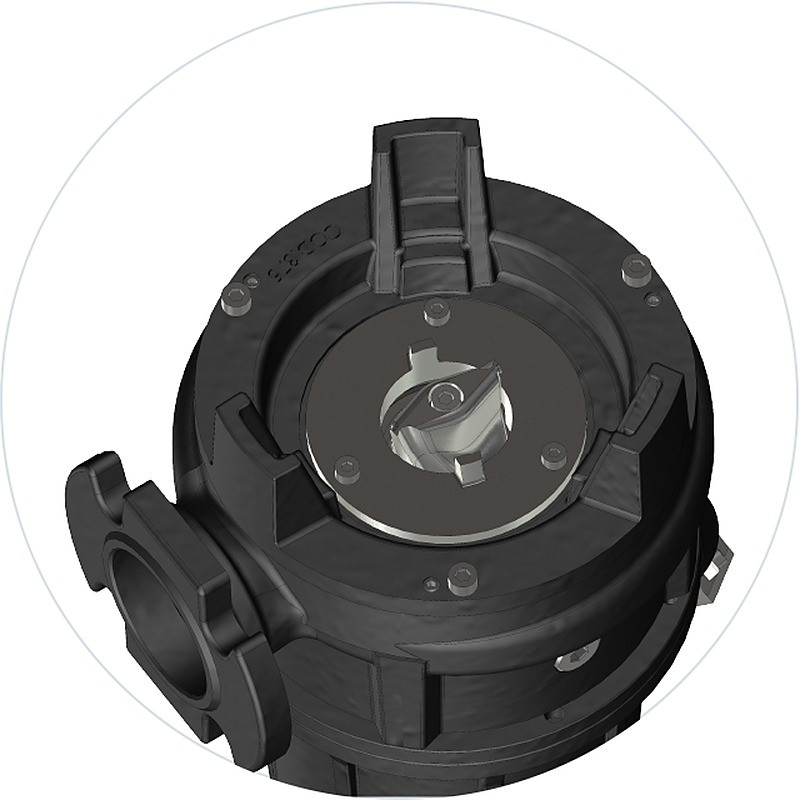

Įsiurbimo angoje įrengtas ašinio pjovimo smulkintuvas su grūdinto plieno peiliais. Susmulkintos dalelės kartu su skysčiu išstumiamos į slėginę liniją, todėl laisvo praėjimo dydis šiai konstrukcijai nenurodomas.

Asinchroninis 2 polių variklis su trumpai jungtu rotoriumi sukasi 2850 aps./min. Maitinimo dažnis - 50 Hz, izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys.

Apvijoje įmontuoti normaliai uždari bimetaliniai T1-T2 jutikliai. Jie atsidaro temperatūrai viršijus 130 °C ir vėl užsidaro jai nukritus iki 75 °C. Jutikliai jungiami prie valdymo skydo kontaktoriaus.

Darbaračio pusėje įrengtas silicio karbido ir keramikos mechaninis sandariklis, o variklio pusėje - lūpinis sandariklis. Abu sandarikliai tepami alyvos kameroje. Naudojamas 10 m ilgio H07RN8F 4x1.5 + 2x0.5 mm² kabelis su laisvais galais.

Pavadinime esantis skaičius 2 nurodo polių skaičių, 090 ir 110 nurodo atitinkamai 0.9 ir 1.1 kW variklio P2 galią, o T žymi trifazę versiją.

Kaip pasirinkti DRENO GX 50-2/110 pagal darbo tašką

Modelis parenkamas pagal darbo tašką - reikiamą debitą esant bendram kėlimo aukščiui. Bendrą kėlimo aukštį sudaro aukščių skirtumas iki išleidimo vietos ir slėginės linijos nuostoliai.

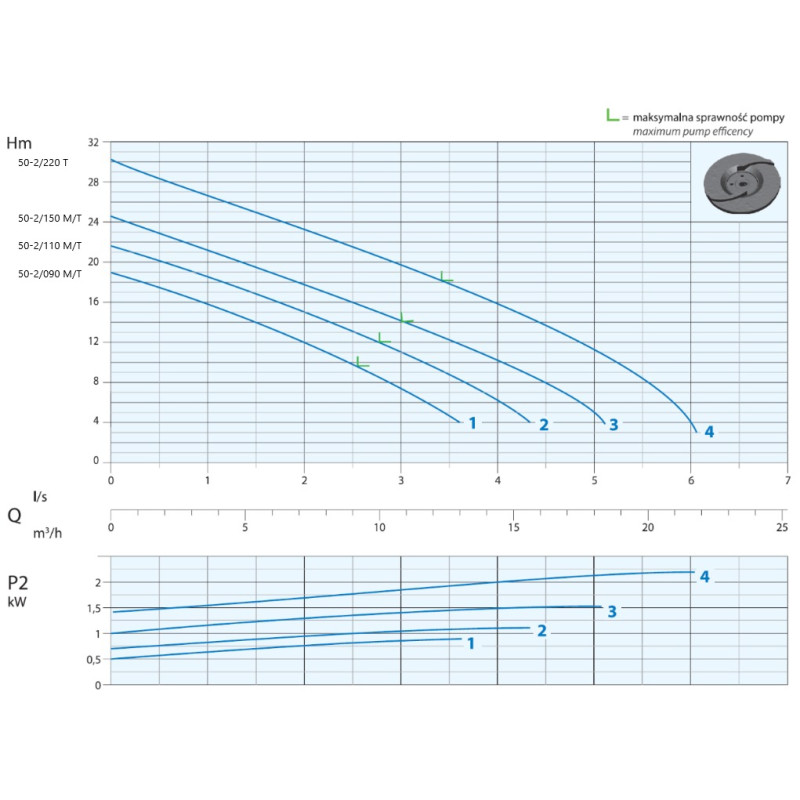

Esant 3.6 m³/val. (60 l/min) debitui, GX 50-2/090 kelia 16 m, o GX 50-2/110 - 18.5 m.

Pavyzdžiui, 7.2 m³/val. (120 l/min) nuotekų reikia pakelti 6 m per 150 m ilgio slėginę liniją, kurios vidinis skersmuo yra 50 mm. Pagal Hazen-Williams formulę, kai C = 120, tiesaus vamzdyno trinties nuostoliai siekia apie 5 m. Bendras kėlimo aukštis sudaro apie 11 m. GX 50-2/090 šiame taške kelia 12 m, o GX 50-2/110 - 15 m. Jei aukščių skirtumas siektų 9 m, o bendras kėlimo aukštis būtų apie 14 m, tiktų tik GX 50-2/110. Alkūnių, vožtuvų ir jungčių nuostoliai pridedami atskirai.

Gamintojas pataria siurblį jungti 2" vamzdžiu.

Į ką atkreipti dėmesį montuojant DRENO GX 50-2/110

• Skystis. Temperatūra gali siekti iki 40 °C, kai siurblys visiškai panardintas. Leistinas pH - 6-10, tankis turi būti mažesnis nei 1.1 kg/dm³. Didžiausias panardinimo gylis - 20 m.
• Mažiausias panardinimas. Skysčio lygis turi būti ne žemiau kaip 376 mm nuo dugno, kai siurblys stovi ant dugno, ir 415 mm, kai jis sumontuotas ant automatinio sujungimo kojelės.
• Sausa eiga ir degūs skysčiai. Draudžiama sausa eiga, darbas be apkrovos ir degių skysčių, pavyzdžiui, benzino, siurbimas.
• ATEX. Šie modeliai neturi ATEX žymėjimo, todėl sprogioje aplinkoje nenaudojami.
• Paleidimai. Leidžiama iki 15 tolygiai paskirstytų paleidimų per valandą.
• Apsaugos skyde. Valdymo skyde turi būti įtaisai, išjungiantys maitinimą perkaitus apvijai arba įsiurbimo angai likus be skysčio. Jie neturi automatiškai pakartotinai paleisti siurblio. Siurblys pakartotinai paleidžiamas rankiniu būdu, patikrinus lygio valdymo plūdę.
• Valdymas. Siurbliai neturi plūdinio jungiklio, todėl pagal skysčio lygį patys neįsijungia ir neišsijungia. Automatiniam darbui naudojama prie valdymo skydo prijungta gamintojo patvirtinta plūdė. Talpoje turi likti pakankamai vietos, kad ji galėtų laisvai kilti.
• Montavimas. Siurblys montuojamas taip, kad įsiurbimo anga būtų žemiausioje talpos vietoje. Kad siurblys neįklimptų į dumblą, jis statomas ant pagrindo arba stacionariai tvirtinamas prie atskirai perkamos automatinio sujungimo kojelės. Gamintojas numato DUTY 50 ir EASY E 3.1 / 3.2 priedus bei 2" alkūnę žarnai. Elektros įranga už šulinio ribų turi būti apsaugota nuo oro sąlygų.
• Atbulinis vožtuvas. Slėginėje linijoje patartina montuoti rutulinį atbulinį vožtuvą.
• Sukimosi kryptis. Ji tikrinama po kiekvieno naujo prijungimo, taip pat dingus fazei arba įtampai. Žiūrint iš įsiurbimo pusės, darbaratis turi suktis prieš laikrodžio rodyklę. Netinkama sukimosi kryptis mažina našumą ir gali perkaitinti variklį.
• Maitinimas. Reikalingas 3~400 V, 50 Hz elektros tinklas. Leistinas įtampos nuokrypis - ±5 %, dažnio - ±2 %.
• Kėlimas. Siurblys keliamas tik už rankenos, niekada už kabelio.

Medžiagos: DRENO GX 50-2/110

Variklio korpusas, guolio flanšas, darbaratis, siurblio korpusas ir uždarymo diskas pagaminti iš ketaus. Variklio velenas pagamintas iš nerūdijančiojo plieno AISI 420, smulkintuvas - iš grūdinto plieno, kabelio įvadas - iš nerūdijančiojo plieno. Darbaračio pusėje naudojamas silicio karbido ir keramikos mechaninis sandariklis, o variklio pusėje - lūpinis sandariklis. Abiejų modelių svoris - 25 kg.

DRENO GX 50-2/110 T dokumentai

• Techninė kortelė (PDF, PL / EN, 1.7 MB)
• Techninė kortelė (PDF, IT / EN, 0.8 MB)
• Naudojimo instrukcija (PDF, IT / EN / FR / ES / DE, 7.4 MB)
• Atitikties deklaracija (PDF, PL / EN, 0.2 MB)

DRENO GX serijos modelių techninius duomenis, darbo kreives ir dokumentus rasite IBO kataloge.
