DRENO GX-EX 50-2/090 - ATEX nuotekų siurblys su smulkintuvu

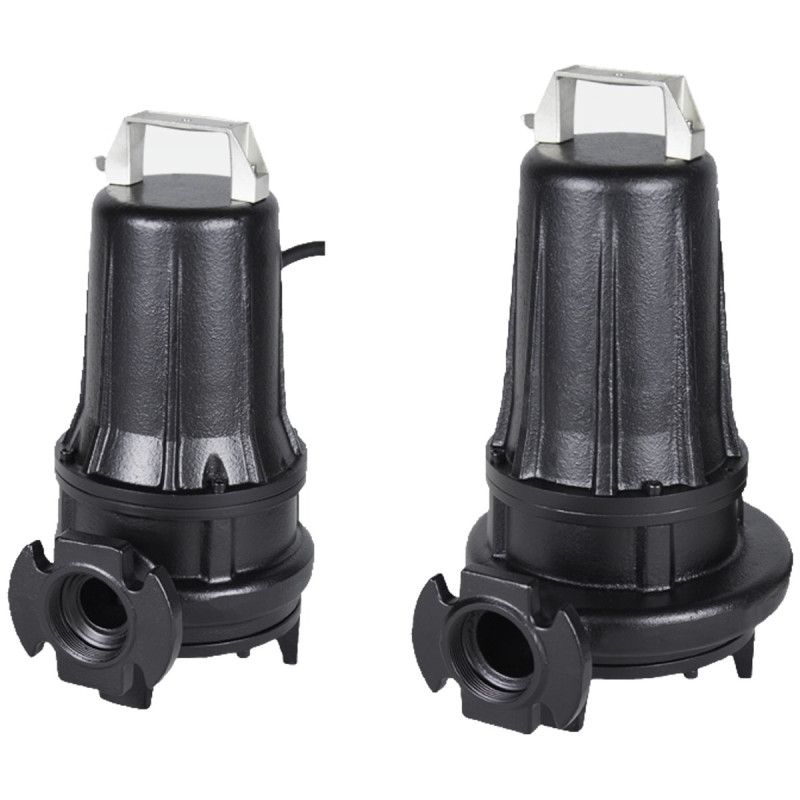

DRENO GX-EX 50-2/090 - panardinamasis nuotekų siurblys su smulkintuvu, skirtas potencialiai sprogiai dujų aplinkai. Jis sertifikuotas pagal ATEX direktyvą 2014/34/ES. Sertifikatas - EPT 17 ATEX 2701 X. Žymėjimas - II 2G Ex db IIB T4 Gb ir Ex h IIB T4 Gb, 0 °C ≤ Ta ≤ 40 °C. Variklis - 0.9 kW, 3~400 V. Esant 1.8 m³/val. debitui, siurblys kelia 18.5 m.

Smulkintuvas įsiurbimo angoje susmulkina kietąsias daleles, todėl nuotekas galima persiurbti palyginti siauru, dažnai jau įrengtu slėginiu vamzdžiu. Slėginis atvamzdis - DN32 PN6 flanšas su G 2" vidiniu sriegiu. Gamintojas numato siurblį buitinių, amatų ir pramonės objektų nuotekoms, dumblui bei mišriems vandenims, taip pat vietoms, kuriose kyla sprogimo pavojus. Siurblys tiekiamas su 10 m ATEX kabeliu NSSHÖU-J ir laisvais galais, be plūdinio jungiklio. Gamintojas - DRENO POMPE, Monselice, Italija. ES atitikties deklaracijoje nurodytos 2006/42/EB ir 2014/34/ES direktyvos, notifikuotoji įstaiga - Eurofins, 0477.

Kaip veikia DRENO GX-EX 50-2/090 ir ką reiškia jo žymėjimas

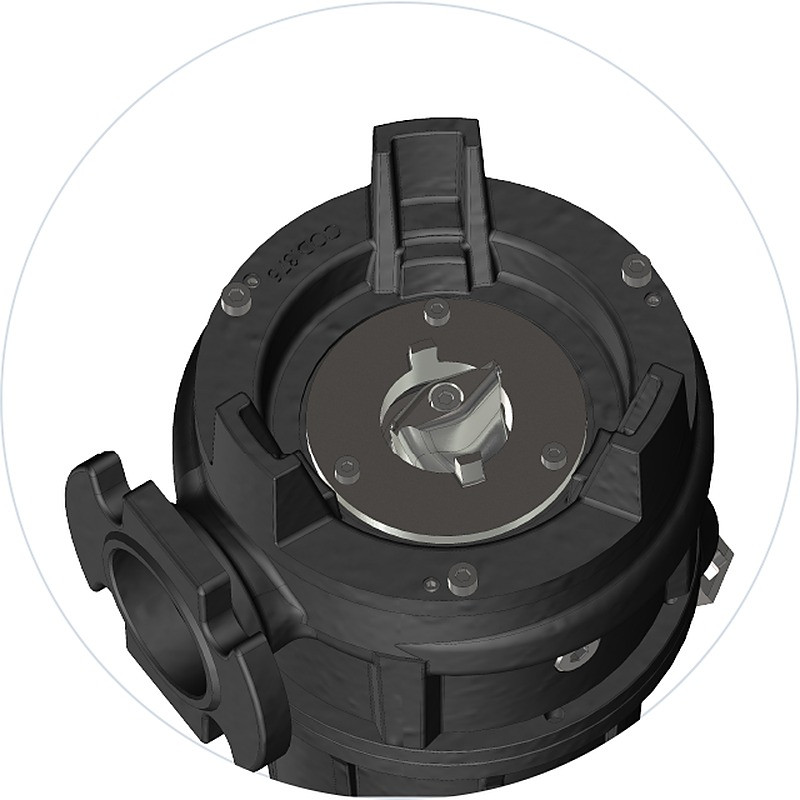

Ašinio pjovimo smulkintuvas su grūdinto plieno peiliais susmulkina daleles įsiurbimo angoje. Elektrinę dalį saugo slėgio nepraleidžiantis apvalkalas Ex db, o mechaninę dalį - apsaugos būdas Ex h.

Asinchroninis 2 polių variklis sukasi 2850 aps./min. Maitinimo dažnis - 50 Hz, izoliacijos klasė - F (155 °C), apsaugos laipsnis - IP68. Variklį aušina skystis, į kurį panardintas siurblys. Apvijoje įrengti normaliai uždari bimetaliniai T1-T2 jutikliai. Jie atsidaro temperatūrai viršijus 130 °C ir vėl užsidaro jai nukritus iki 75 °C. Jutikliai jungiami prie valdymo skydo.

Darbaračio pusėje įrengtas silicio karbido ir keramikos mechaninis sandariklis, variklio pusėje - lūpinis sandariklis. Abu sandarikliai tepami alyvos kameroje.

Kaip pasirinkti DRENO GX-EX 50-2/090 pagal darbo tašką

Pirmiausia tikrinama, ar objekto zona ir dujų grupė atitinka žymėjimą 2G, IIB, T4. Tada vertinama, ar apskaičiuotas darbo taškas patenka į siurblio darbo kreivę.

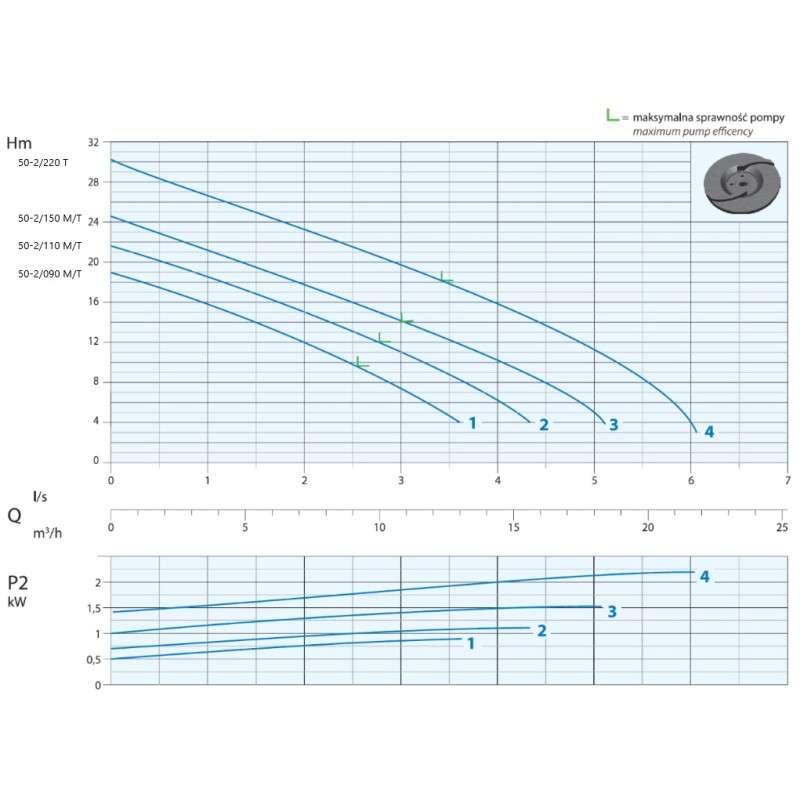

Pavyzdžiui, 3.6 m³/val. (60 l/min) nuotekų reikia pakelti 8 m per 200 m ilgio slėginę liniją, kurios vidinis skersmuo yra 40 mm. Pagal Hazen-Williams formulę, kai C = 120, tiesios vamzdyno atkarpos trinties nuostoliai siekia apie 5.4 m. Bendras kėlimo aukštis sudaro apie 13.4 m. Esant 3.6 m³/val. debitui, siurblys kelia 16 m, todėl šiam darbo taškui tinka. Alkūnių, vožtuvų ir jungčių nuostoliai pridedami atskirai. Gamintojas pataria siurblį jungti 2" vamzdžiu.

Pavadinime GX reiškia seriją, EX - ATEX sertifikatą, 2 - polių skaičių, o 090 - 0.9 kW variklio galią P2.

Į ką atkreipti dėmesį montuojant DRENO GX-EX 50-2/090

• Tik visiškai panardintas. Siurblys gali veikti tik visiškai panardintas į 0-40 °C temperatūros skystį. Atskiras lygio apsaugos įtaisas turi išjungti maitinimą skysčio lygiui nukritus žemiau leistinos ribos. Gamintojo brėžinyje mažiausio panardinimo žyma - 376 mm nuo dugno, kai siurblys stovi ant dugno, ir 415 mm, kai jis sumontuotas ant automatinio sujungimo kojelės.
• Sausa eiga ir degūs skysčiai. Sausa eiga arba darbas be apkrovos draudžiami dėl sprogimo pavojaus. Degių skysčių, pavyzdžiui, benzino, siurbti negalima.
• Maitinimas. Reikalingas 3~400 V, 50 Hz maitinimas. Leistinas įtampos nuokrypis nuo vardinės vertės - ne daugiau kaip ±5 %.
• Apsauga skyde. T1-T2 jutikliai jungiami prie valdymo skydo. Apsauga turi išjungti maitinimą perkaitus apvijai arba įsiurbimo angai likus be skysčio. Automatinis pakartotinis paleidimas neleidžiamas. Siurblys vėl paleidžiamas rankiniu būdu, patikrinus plūdės veikimą.
• Plūdžių sistema. Siurblys visada montuojamas su automatine plūdžių sistema, prijungta prie valdymo dėžės. Leidžiamos tik gamintojo sertifikuotos plūdės. ATEX plūdė jungiama per aktyvų savisaugės grandinės barjerą.
• Elektros jungtys. Darbus atlieka kvalifikuotas elektrikas. Siurblio jungčių skyrių gali atidaryti tik kvalifikuoti DRENO specialistai, kitaip siurblys netenka ATEX savybių. Liepsnos nepraleidžiančių jungčių remontuoti negalima. Naudojami A2-70 klasės varžtai.
• Ekvipotencialinis įžeminimas. Korpuso įžeminimo varžtas jungiamas ne plonesniu kaip 4 mm² geltonai žaliu laidu su kilpiniu antgaliu. Taikomi EN 60079-14 reikalavimai.
• Kabelis. Prieš paleidžiant tikrinamas papildomas kabelio laikiklis prie įvado. Jis turi būti nesusidėvėjęs ir neleisti traukimo jėgai persiduoti gnybtams.
• Paleidimai ir skystis. Leidžiama iki 15 tolygiai paskirstytų paleidimų per valandą. Skysčio pH - 6-10, tankis - mažesnis nei 1.1 kg/dm³, didžiausias panardinimo gylis - 20 m.
• Montavimas. Įsiurbimo anga montuojama žemiausioje talpos vietoje. Siurblys statomas ant pagrindo arba tvirtinamas prie automatinio sujungimo kojelės, kad neįklimptų į dumblą. Elektros įranga už šulinio ribų statoma saugioje, nuo oro sąlygų apsaugotoje vietoje. Slėginėje linijoje patartina įrengti rutulinį atbulinį vožtuvą.
• Sukimosi kryptis. Ji tikrinama po kiekvieno naujo prijungimo. Žiūrint iš įsiurbimo pusės, darbaratis turi suktis prieš laikrodžio rodyklę.

Medžiagos: DRENO GX-EX 50-2/090

Korpusas pagamintas iš ketaus, variklio velenas - iš nerūdijančiojo plieno AISI 420, smulkintuvas - iš grūdinto plieno. Kabelis - NSSHÖU-J 4x1.5 + 2x0.5 mm², 10 m ilgio. Siurblio svoris - 25 kg.
