Pedrollo 4BLOCKm2/18 1.1 kW gręžinio siurblio komplektas su PM Technology WHITE S 102 dažnio keitikliu skirtas namui ar sodybai, kai dinaminis vandens lygis siekia iki maždaug 60 m, reikia maždaug 2.0 m³/val. debito ir pastovaus 3 bar slėgio. Siurblys ir keitiklis priklauso tai pačiai Pedrollo įmonių grupei, o komplekte jau yra slėgiui valdyti ir sistemai montuoti reikalingi komponentai.
Kam tinka 4BLOCKm2/18 komplektas
Komplektas pritaikytas nuolat gyvenamam 3-5 žmonių namui su 4-8 vandens vartojimo taškais. Tai gali būti 2 vonios kambariai, virtuvė, skalbyklė, lauko čiaupas ir nedidelė laistymo sistema. Dažnio valdymas ypač naudingas, kai keli vandens vartojimo taškai dažnai naudojami vienu metu ir norima išvengti juntamų slėgio svyravimų.
Tai taip pat racionalus esamos sistemos atnaujinimo sprendimas, kai slėgio relė valdo siurblį, pavyzdžiui, 2.5-4 bar intervale. Tokioje sistemoje kiekvienas paleidimas vyksta visa galia, todėl vamzdyne gali būti juntamas hidraulinis smūgis, o duše slėgis nuolat kyla ir krinta. WHITE S 102 vietoje šių ciklų keičia siurblio apsukas pagal tuo metu naudojamą vandens kiekį.
Komplektas tinka ir sodybai, svečių namui ar pirčiai, jei dinaminis vandens lygis ir reikalingas debitas atitinka 4BLOCKm2/18 darbo kreivę.
Kaip veikia 4BLOCKm2/18 komplektas su WHITE S
Ant žalvarinio R5 penkiašakio montuojamas 0-16 bar, 4-20 mA slėgio daviklis. Jis perduoda faktinio sistemos slėgio duomenis į WHITE S 102. Keitiklis palygina faktinį slėgį su nustatyta verte, pavyzdžiui, 3.0 bar, ir pagal skirtumą reguliuoja 4BLOCKm2/18 apsukas.
Atsidarius čiaupui, siurblio apsukos didėja tiek, kiek reikia nustatytam slėgiui palaikyti. Mažėjant debitui, apsukos lėtėja. Kai vanduo nebenaudojamas, keitiklis sulėtina ir sustabdo siurblį. 8 l diafragminė hidroforo talpa palaiko slėgį siurbliui neveikiant ir kompensuoja trumpalaikį nedidelį vandens vartojimą, todėl sistema nepaleidžia siurblio dėl kiekvieno nedidelio vandens kiekio.
Paleidimo metu WHITE S 102 apsukas didina palaipsniui. Tai sumažina paleidimo srovės šuolį ir hidraulinį smūgį vamzdyne. Keitiklis turi 1x230 V įėjimą ir 1x230 V išėjimą, todėl vienfazį 4BLOCKm variklį su įmontuotu kondensatoriumi maitina tiesiogiai. Papildomos siurblio valdymo dėžutės nereikia.
Keitiklis saugo sistemą nuo sausosios eigos, variklio perkrovos, perkaitimo ir tinklo įtampos svyravimų. Perkrovos riba nustatoma pagal siurblio nominalią 8.0 A srovę. Leistina maitinimo įtampa yra 230 V ±15 %.
Svarbu: dažnio keitiklis veikia siurblio 50 Hz kreivės ribose. Jis reguliuoja slėgį, bet nepadidina didžiausio siurblio sukuriamo slėgio. Jei siurblys per mažas konkrečiam dinaminiam lygiui ir debitui, keitiklis trūkstamo kėlimo aukščio nekompensuos.

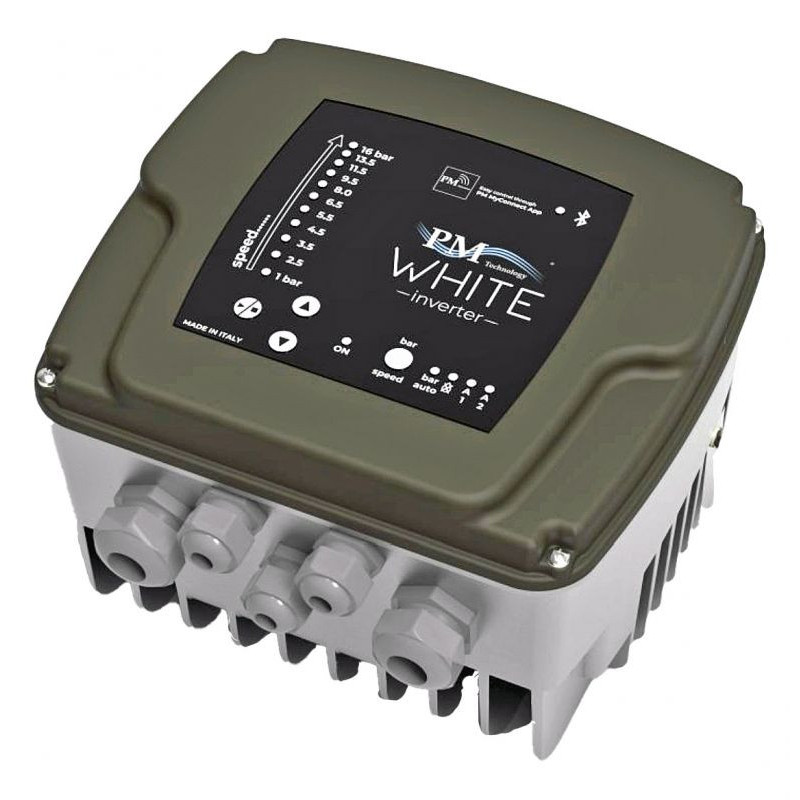

Kuo išsiskiria PM Technology WHITE S 102
PM Technology yra Italijoje veikianti Pedrollo įmonių grupės įmonė. Grupei ji priklauso nuo 2024 m. Todėl gręžinyje montuojamas siurblys ir techninėje patalpoje veikiantis keitiklis yra tos pačios įmonių grupės gaminiai, o garantinį ir techninį aptarnavimą teikia vienas tiekėjas.
WHITE S 102 turi IP55 aliuminio korpusą ir pagal poreikį įsijungiantį ventiliatorių. Keitiklio matmenys yra 253x250x170 mm, svoris - 4.3 kg. Jis montuojamas vertikaliai ant sienos.
Naudojant Bluetooth 4.0 ryšį ir "PM MyConnect" programėlę galima nustatyti pageidaujamą slėgį bei nominalius variklio parametrus. Programėlėje rodomas sistemos slėgis, siurblio srovė, darbo režimas, elektros suvartojimas ir darbo valandos. Konfigūraciją galima išsaugoti arba perduoti gamintojo technikams diagnostikai.
Bluetooth veikia tik būnant šalia keitiklio. Tai nėra stebėjimo internetu iš bet kurios vietos funkcija. Išmaniojo namo ar dispečerinės integracijai numatyta RS485 MODBUS RTU sąsaja, 2 skaitmeniniai įėjimai ir 2 skaitmeniniai išėjimai.
Kaip pasirinkti komplektą
Siurblys parenkamas pagal dinaminį vandens lygį, o ne bendrą gręžinio gylį. Prie dinaminio lygio reikia pridėti pageidaujamą slėgį name, aukščio skirtumą ir slėgio nuostolius vamzdyne. Toliau pateiktas orientacinis skaičiavimas, kai naudojamas 32 mm PE vamzdis, o trasa iki namo yra 40 m.
| Dinaminis vandens lygis | Slėgis name esant 2.0 m³/val. (33 l/min.) debitui | Slėgis name esant 2.4 m³/val. (40 l/min.) debitui |
|---|
| 40 m | apie 6.2 bar | apie 5.0 bar |
| 50 m | apie 5.2 bar | apie 3.9 bar |
| 60 m | apie 4.1 bar | apie 2.8 bar |
4BLOCKm2/18 tinka, kai dinaminis vandens lygis yra iki maždaug 60 m, o namui reikia 2.0-2.4 m³/val. debito. Nustačius 3.0 bar slėgį, sistema turės pakankamą rezervą esant maždaug 2.0 m³/val. debitui. Artėjant prie 2.4 m³/val., turimas slėgis mažėja.
Jei dinaminis lygis siekia 70 m, vienu metu naudojami namo vandens vartojimo taškai ir laistymo sistema arba reikia 3.0 m³/val. ar didesnio debito, būtina rinktis didesnį tos pačios serijos siurblį. Didesnio modelio gali reikėti ir tada, kai trasa viršija 60 m, naudojamas 25 mm vamzdis arba namas stovi aukščiau už gręžinį.

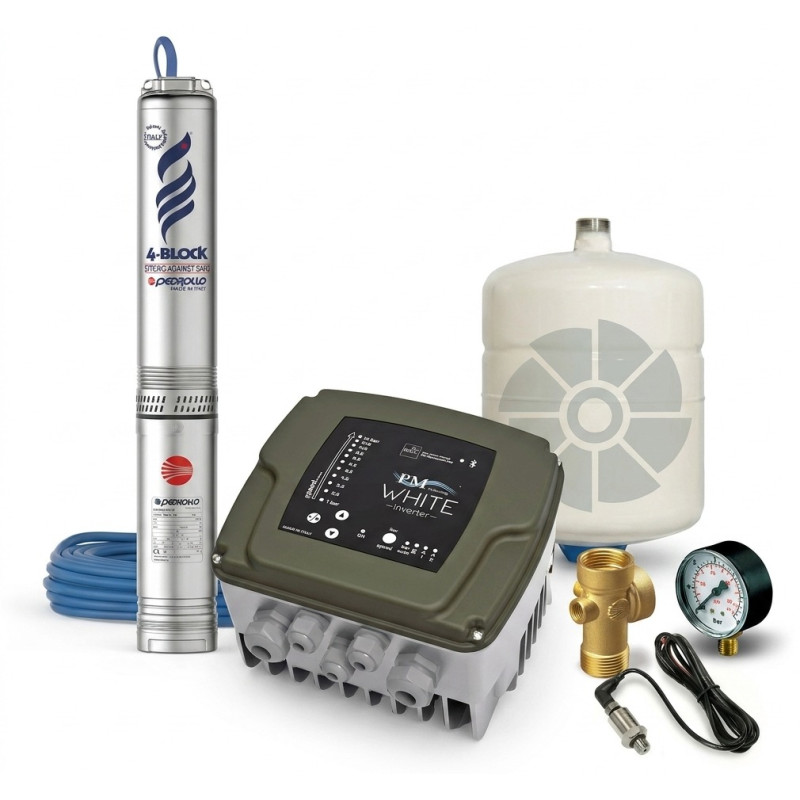

Kas įeina į 4BLOCKm2/18 komplektą

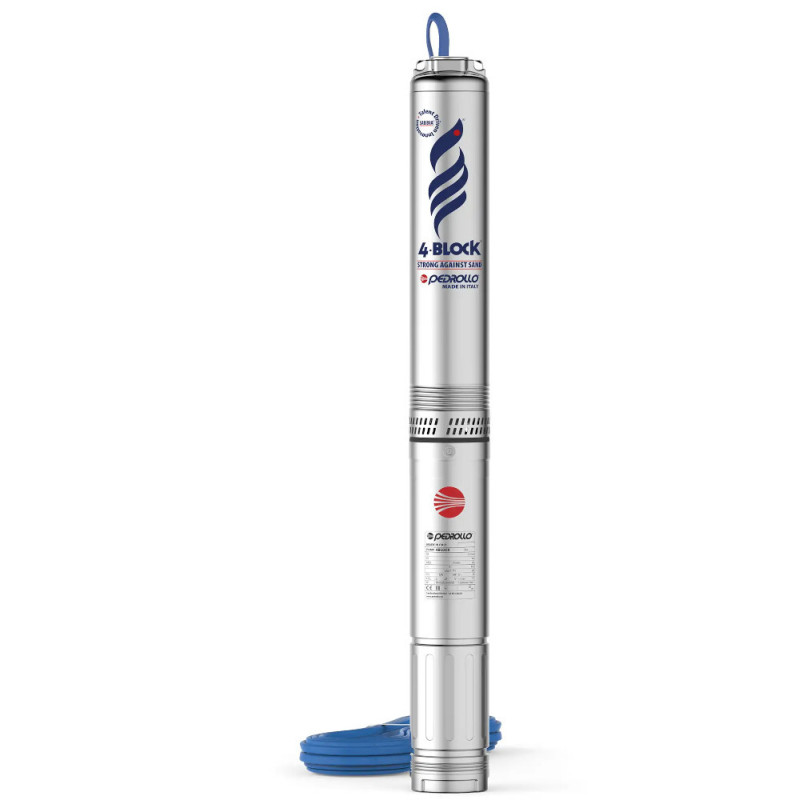

- Pedrollo 4BLOCKm2/18 gręžinio siurblys: 1.1 kW, 230 V, 8.0 A, 0.6-3.6 m³/val., iki 135 m kėlimo aukščio.
- 20 m DRINCABLE kabelis su ACS sertifikatu, tinkamas geriamajam vandeniui.
- PM Technology WHITE S 102 dažnio keitiklis: 1x230 V, iki 11 A, IP55, Bluetooth 4.0.
- Slėgio daviklis: 0-16 bar, 4-20 mA.

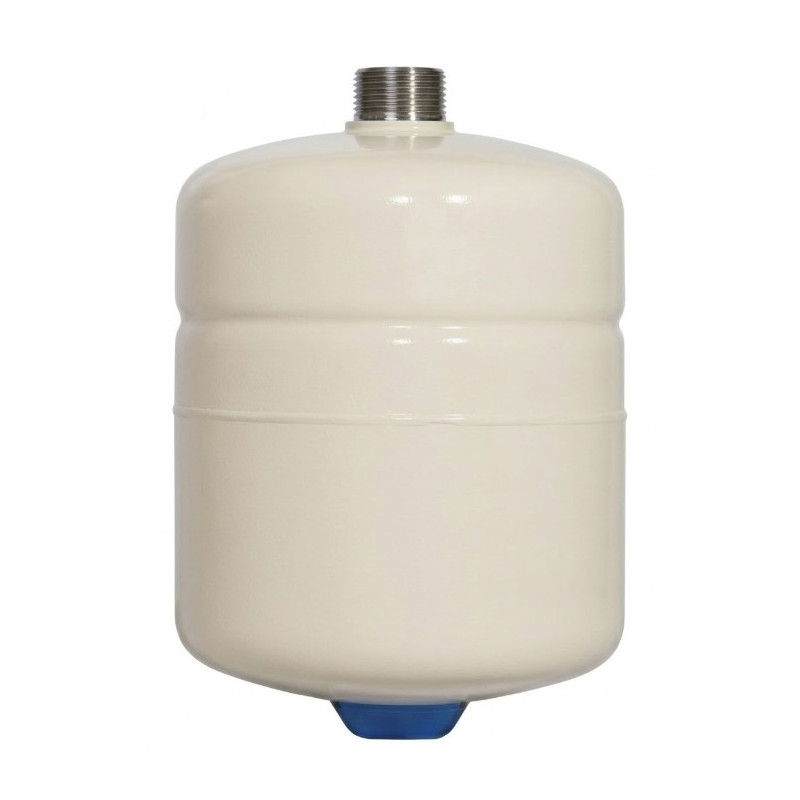

- 8 l diafragminė hidroforo talpa: PN10, 2 bar pradinis slėgis, 1" AISI 304 jungtis.
- Žalvarinis R5 penkiašakis su 1" jungtimis.
- Manometras: 0-6 bar.
Į ką atkreipti dėmesį
Siurblys skirtas švariam, iki 35 °C temperatūros vandeniui. Leistinas smėlio kiekis vandenyje - iki 200 g/m³. Dinaminis vandens lygis turi likti bent 1 m virš siurblio, o pats siurblys montuojamas ne mažiau kaip 0.5 m virš gręžinio dugno. Varikliui aušinti reikalingas ne mažesnis kaip 8 cm/s vandens srautas. Plačiame gręžinyje gali reikėti aušinimo gaubto.
Komplekte yra 20 m kabelis. Naudojant 1.1 kW siurblį, bendras atstumas nuo keitiklio iki variklio gali siekti iki 35 m su 1.5 mm² kabeliu arba iki 60 m su 2.5 mm² kabeliu. Dažnio keitiklis šių kabelio skerspjūvio ribų nepakeičia. Kabeliui ilginti reikia tinkamo kabelio ir sandarios povandeninės jungties.
WHITE S 102 montuojamas ant sienos ir maitinamas iš atskiros 1x230 V linijos. Elektros įvade reikia 16 A automatinio jungiklio ir nuotėkio srovės relės.
8 l talpa nėra vandens atsarga nutrūkus elektros tiekimui. Ji veikia kaip slėgio ir nedidelio vandens vartojimo buferis. Su WHITE valdymu rekomenduojama 8-12 l talpa.
Į komplektą neįeina kabelio ilgintuvas, sandari kabelio jungtis, vandens vamzdis, apsauginis lynas, gręžinio galvutė, atbulinis vožtuvas, uždarymo ventiliai ir elektros įvado komponentai.
Pagrindiniai 4BLOCKm2/18 komplekto parametrai
- Siurblio galia: 1.1 kW.
- Nominali srovė: 8.0 A.
- Maitinimas: 230 V.
- Debitas: 0.6-3.6 m³/val. arba 10-60 l/min.

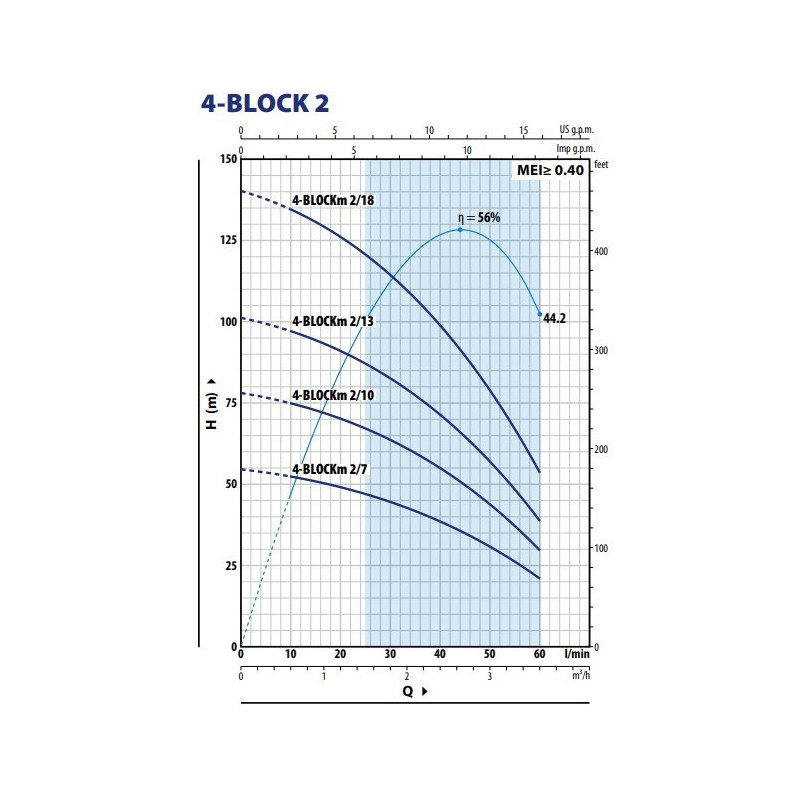

- Kėlimo aukštis: 135 m esant 0.6 m³/val., 109 m esant 2.0 m³/val., 99 m esant 2.4 m³/val. debitui.
- Siurblio skersmuo: 4".
- Išėjimo jungtis: 1 1/4".
- Siurblio aukštis: 907 mm.
- Siurblio svoris: 17.0 kg.
- Korpusas, išėjimo atvamzdis, pakopų korpusai, filtras ir variklio gaubtas: AISI 304.
- Siurblio velenas: AISI 304.
- Variklio velenas: AISI 431.
- Darbo ratai: Delrin.
- Difuzoriai: Noryl.
- Variklis: užpildytas alyva, pervyniojamas, IPX8.
- WHITE S 102: 1x230 V ±15 %, Imax 11 A, P2 iki 1.5 kW, panardinamiesiems siurbliams rekomenduojama iki 1.1 kW.
- Keitiklio apsaugos klasė: IP55.
- Talpa: 8 l, PN10, iki 90 °C, butilo diafragma su PP įdėklu.
- Garantija siurbliui: 24 mėn.
- Garantija keitikliui: 24 mėn.
- Garantija talpai: 5 metai.
