Pedrollo 4BLOCKm2/18 1.1 kW gręžinio siurblio komplektas su Electroil Archimede dažnio keitikliu skirtas namui ar sodybai, kai reikia pastovaus vandens slėgio ir sklandaus siurblio darbo. Jis tinka gręžiniui, kurio dinaminis vandens lygis yra iki maždaug 60 m, o reikalingas debitas siekia apie 2.0 m³/val. esant 3 bar slėgiui. Pedrollo siurblys ir Electroil keitiklis gaminami Italijoje.
Kam tinka 4BLOCKm2/18 komplektas
Komplektas pritaikytas nuolat gyvenamam namui su 4-8 vandens vartojimo taškais, pavyzdžiui, 2 vonios kambariais, virtuve, lauko čiaupu ir laistymo sistema. Tokio našumo paprastai pakanka 3-5 žmonių šeimai, jei vienu metu nereikia didesnio nei 2.0-2.4 m³/val. debito.
Tai taip pat racionalus pasirinkimas atnaujinant esamą sistemą, kurioje slėgio relė ir 80 l hidroforo talpa palaiko slėgį tarp 2.5 ir 4 bar. Atsukus antrą čiaupą, tokioje sistemoje slėgis gali pastebimai svyruoti, o siurblys kiekvieną kartą paleidžiamas visa galia. Electroil Archimede padeda išvengti šių ciklų, keisdamas siurblio apsukas pagal tuo metu naudojamą vandens kiekį.
Komplektą galima rinktis sodybai ar svečių namams su pirtimi ir laistymo sistema, jei gręžinio bei siurblio našumo pakanka vienu metu atsirandantiems poreikiams. Valdiklio nustatymai atliekami 4 mygtukais ant korpuso, o darbo būseną rodo 0-10 bar LED skalė 0.5 bar žingsniu ir POWER, PUMP ON bei ALARM lemputės.
Kaip veikia 4BLOCKm2/18 komplektas su Archimede
0-10 bar, 4-20 mA slėgio daviklis montuojamas ant žalvarinio R5 penkiašakio ir per M12 jungtį prijungiamas prie Electroil Archimede. Keitiklis išmatuotą slėgį lygina su nustatyta reikšme, pavyzdžiui, 3.0 bar, ir reguliuoja išėjimo dažnį 0-55 Hz diapazone.
Atsukus čiaupą, siurblio apsukos didėja tiek, kiek reikia nustatytam slėgiui palaikyti. Vandens poreikiui sumažėjus, apsukos mažėja. Kai vartojimas nutrūksta, minimalaus srauto funkcija sustabdo siurblį. 8 l diafragminė talpa palaiko slėgį siurbliui neveikiant ir kompensuoja trumpalaikį nedidelį vandens vartojimą, todėl sistema nepaleidžia variklio dėl kiekvieno nedidelio nuotėkio ar kelių sekundžių vandens paėmimo.
Paleidimo metu keitiklis apsukas didina palaipsniui. Taip sumažinamas paleidimo srovės šuolis ir hidraulinis smūgis vamzdyne. Pirmą kartą paleistas keitiklis išmatuoja siurblio darbo kreivę ir nustato minimalaus srauto ribą, todėl sustojimo slenksčio nereikia derinti rankiniu būdu.
Sistema turi 1x230 V įėjimą ir 1x230 V išėjimą. Electroil Archimede tiesiogiai maitina vienfazį 4BLOCKm2/18 variklį su įmontuotu kondensatoriumi. Keitiklio maitinimo kabelis turi Schuko kištuką, siurblio kabelis jungiamas į Schuko lizdą, o daviklis - į M12 jungtį. Keitiklio korpuse nereikia jungti papildomų gnybtų ar montuoti atskiros valdymo dėžutės.
Apsauga nuo sausosios eigos veikia be papildomo vandens lygio daviklio. Suveikus apsaugai, sistema atlieka 5 automatinius paleidimo bandymus kas 15 min. Jei vandens neatsiranda, kitą paleidimą reikia atlikti rankiniu būdu. Keitiklis taip pat saugo nuo variklio perkrovos, ±15 % tinklo įtampos svyravimų, perkaitimo ir slėgio daviklio gedimo. Perkrovos riba nustatoma pagal 8.0 A nominalią siurblio srovę.
Svarbu suprasti, kad dažnio keitiklis neleidžia viršyti siurblio 50 Hz darbo kreivės. Jis reguliuoja jau turimą slėgį, tačiau nesukuria papildomos siurblio galios. Dėl to siurblio pakopų skaičių reikia parinkti pagal dinaminį vandens lygį, norimą slėgį, debitą ir vamzdyno nuostolius.
Kuo išsiskiria Electroil Archimede
Electroil nuo 2002 m. veikia Cadelbosco di Sopra, Redžo Emilijos provincijoje. Įmonė siurblių ir elektros variklių valdiklius projektuoja, gamina bei testuoja Italijoje ir dirba pagal ISO 9001:2015 kokybės vadybos sistemą.
Archimede serijos keitikliai gaminami daugiau nei dešimtmetį. Per šį laiką valdymo logika, jungtys ir slėgio daviklio prijungimas iš esmės nepakito. Mūsų praktikoje Lietuvoje šiuos keitiklius parduodame ir aptarnaujame daugiau nei dešimtmetį, todėl jų nustatymai bei gedimų diagnostika yra gerai žinomi ir anksčiau tokias sistemas montavusiems specialistams.
155 x 238 x 120 mm korpusą gamintojas lieja iš stiklo pluoštu armuoto polikarbonato. Apsaugos klasė yra ne žemesnė kaip IP55. Keitiklis montuojamas vertikaliai ant sienos techninėje patalpoje arba tinkamai įrengtame kesone.
Kaip pasirinkti 4BLOCKm2/18 komplektą
Siurblys parenkamas ne pagal bendrą gręžinio gylį, o pagal dinaminį vandens lygį. Prie jo pridedamas namui reikalingas slėgis ir nuostoliai vamzdyne. Toliau pateiktas skaičiavimas taikomas 32 mm PE vamzdžiui ir 40 m trasai iki namo.
| Dinaminis vandens lygis | Slėgis name prie 2.0 m³/val. (33 l/min.) | Slėgis name prie 2.4 m³/val. (40 l/min.) |
|---|
| 40 m | apie 6.2 bar | apie 5.0 bar |
| 50 m | apie 5.2 bar | apie 3.9 bar |
| 60 m | apie 4.1 bar | apie 2.8 bar |
4BLOCKm2/18 tinkamas, kai dinaminis lygis siekia iki maždaug 60 m, o namui pakanka 2.0-2.4 m³/val. debito. Jei vienu metu naudojamas vanduo namuose ir laistymo sistema, o poreikis artėja prie 3.0 m³/val., reikia didesnio tos pačios serijos siurblio.
Papildomus slėgio nuostolius reikia įvertinti, kai trasa ilgesnė nei 60 m, naudojamas 25 mm vamzdis arba namas stovi aukščiau už gręžinį. Tokiais atvejais gali reikėti vienu dydžiu didesnio siurblio.

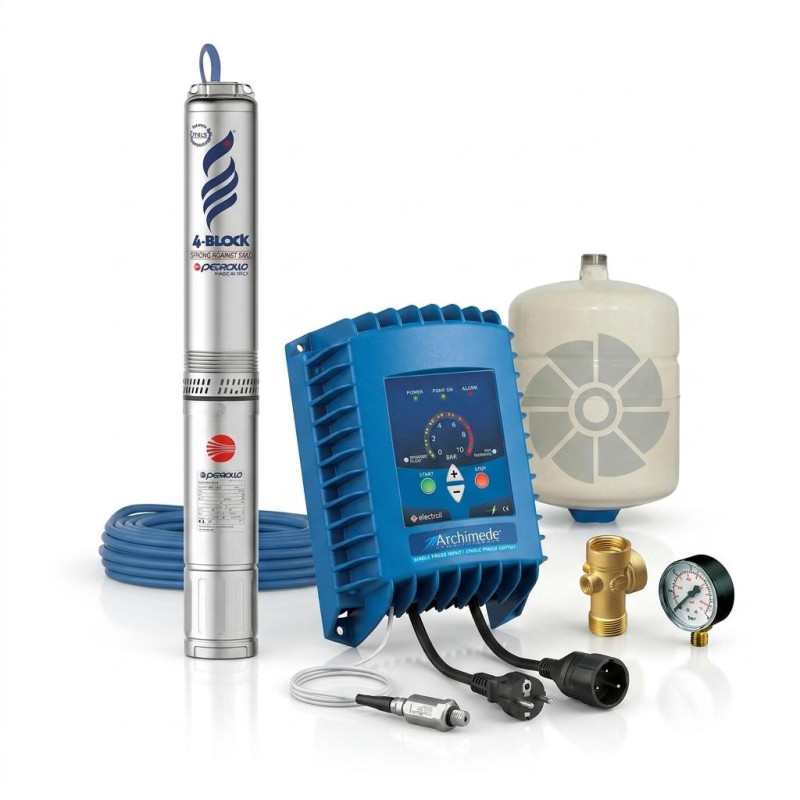

Kas įeina į 4BLOCKm2/18 komplektą

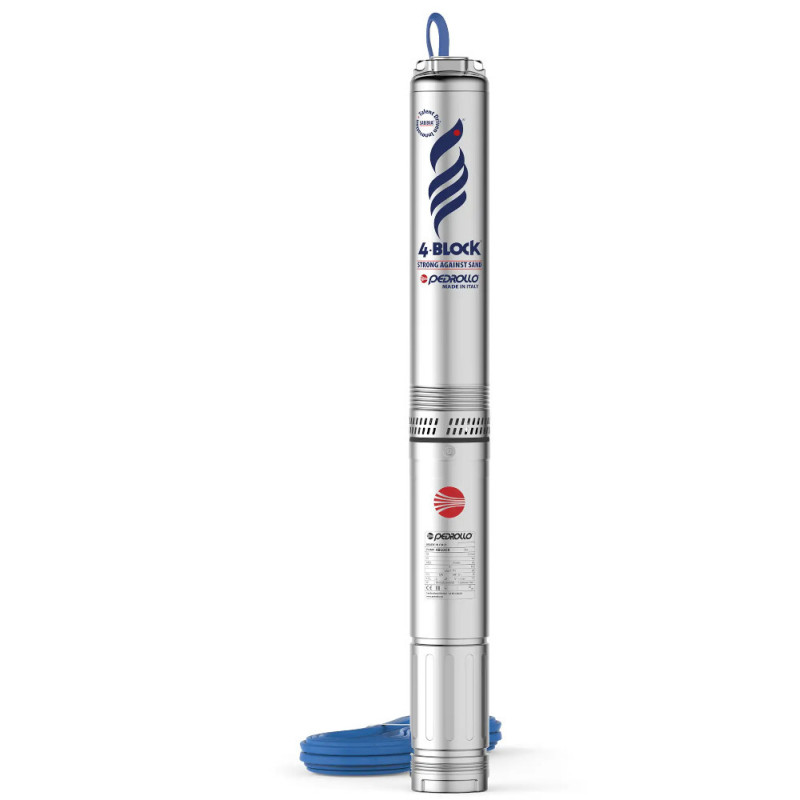

- Pedrollo 4BLOCKm2/18 gręžinio siurblys: 1.1 kW, 230 V, 8.0 A, 0.6-3.6 m³/val., iki 135 m kėlimo aukštis, 4" skersmuo ir 1 1/4" išėjimas.
- 20 m DRINCABLE kabelis su ACS sertifikatu geriamajam vandeniui.

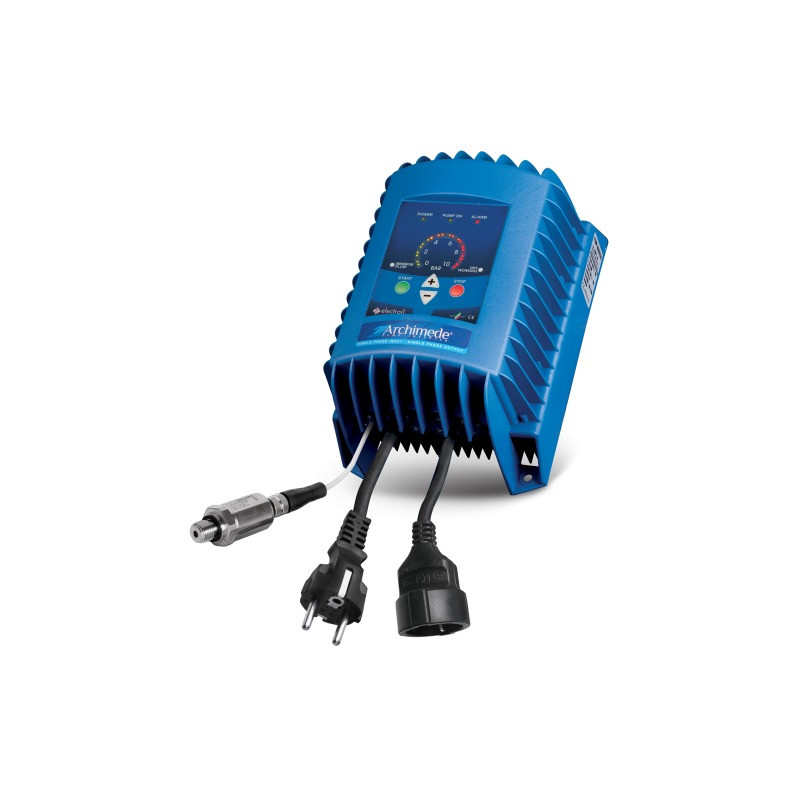

- Electroil Archimede dažnio keitiklis: 1x230 V įėjimas ir išėjimas, 0-55 Hz reguliavimo diapazonas.
- Slėgio daviklis: 0-10 bar, 4-20 mA, M12 jungtis.

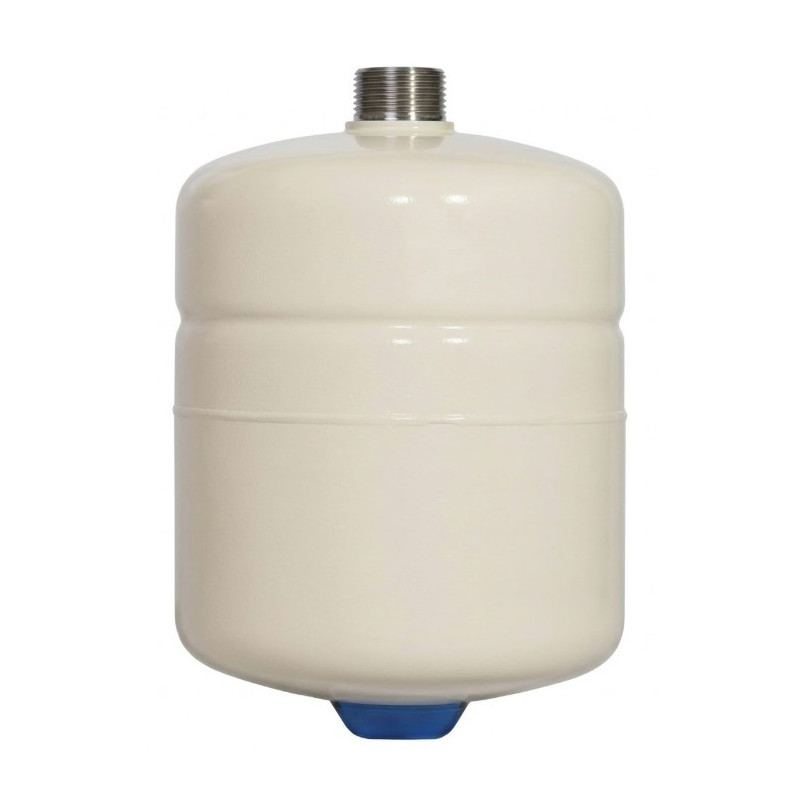

- 8 l diafragminė hidroforo talpa: PN10, 1" AISI 304 jungtis, butilo diafragma su PP įdėklu.
- Žalvarinis R5 penkiašakis su 1" jungtimis.
- Manometras: 0-6 bar.
Į ką atkreipti dėmesį
Siurblys skirtas švariam, iki 35 °C temperatūros vandeniui, kuriame smėlio kiekis neviršija 200 g/m³. Vandens lygis turi išlikti bent 1 m virš siurblio, o nuo gręžinio dugno rekomenduojama palikti bent 0.5 m. Varikliui reikalingas ne mažesnis kaip 8 cm/s aušinimo srauto greitis. Plačiame gręžinyje gali reikėti aušinimo gaubto.
Komplekte yra 20 m kabelis. Bendras 1.1 kW siurblio kabelio ilgis gali siekti iki 35 m, kai naudojamas 1.5 mm² skerspjūvio kabelis, arba iki 60 m, kai naudojamas 2.5 mm² skerspjūvio kabelis. Kabelio ilgintuvas turi būti prijungtas sandaria, panardinamam darbui skirta jungtimi.
Electroil Archimede montuojamas vertikaliai, paliekant po 200 mm laisvos erdvės virš korpuso ir po juo. Leistina aplinkos temperatūra yra 0-40 °C. Montavimo vieta turi būti apsaugota nuo tiesioginių saulės spindulių, šalčio ir užliejimo. Maitinimui reikalinga atskira 16 A linija su nuotėkio srovės rele.
8 l talpa neatlieka vandens atsargos funkcijos. Ji veikia kaip slėgio ir nedidelio vandens vartojimo buferis. Pradinis talpos oro slėgis nustatomas 0.5-1 bar žemiau pasirinkto darbinio slėgio.
Į komplektą neįeina kabelio ilgintuvas ir sandari jungtis, vandens vamzdis, laikymo lynas, gręžinio galvutė, atbulinis vožtuvas, ventiliai ir 16 A elektros įvadas su nuotėkio srovės rele.
Pagrindiniai 4BLOCKm2/18 komplekto parametrai
- Siurblio galia: 1.1 kW.
- Nominali srovė: 8.0 A.
- Maitinimas: 230 V.
- Debitas: 0.6-3.6 m³/val. arba 10-60 l/min.

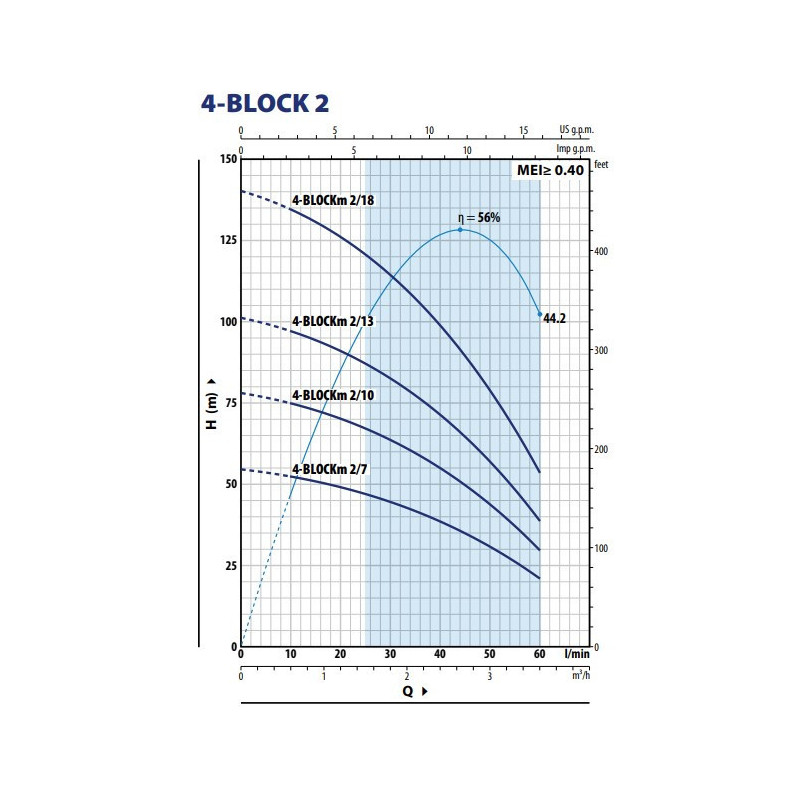

- Kėlimo aukštis: 135 m prie 0.6 m³/val., 109 m prie 2.0 m³/val., 99 m prie 2.4 m³/val.
- Siurblio matmenys: 4" skersmuo, 907 mm aukštis.
- Siurblio svoris: 17.0 kg.
- Hidraulinė jungtis: 1 1/4".
- Medžiagos: AISI 304 korpusas, išėjimo atvamzdis, pakopų korpusai, filtras ir variklio gaubtas, AISI 431 variklio velenas, Delrin darbo ratai, Noryl difuzoriai.
- Variklis: užpildytas alyva, pervyniojamas, IPX8.
- Keitiklio matmenys: 155 x 238 x 120 mm.
- Keitiklio apsaugos klasė: ne žemesnė kaip IP55.
- Garantija: siurbliui 24 mėn., keitikliui 24 mėn., talpai 5 metai.
