Pedrollo TOP MULTI 2 šulinio siurblio komplektas su 24 l hidroforo talpa ir slėgio rele - klasikinė vandens tiekimo sistema namui ar sodybai. Siurblys montuojamas šulinyje, talpa su mechanine rele ir manometru - sausoje patalpoje, o 1" atbulinis vožtuvas su metaline sklende - prie siurblio. Visos automatikos dalys keičiamos atskirai, todėl gedimo atveju nereikia iškelti 9.3 kg siurblio.
Kam tinka Pedrollo TOP MULTI 2 komplektas su 24 l talpa
- Negiliam šuliniui, kuriame vandens sluoksnis virš siurblio neviršija 10 m.
- Namui ar sodybai, kai reikia iki 80 l/min debito, o realus darbinis taškas parenkamas pagal vandens pakėlimo aukštį ir norimą slėgį.
- Klasikiniam šuliniui su akmenų, žvyro, smėlio ar molio dugnu. Tokiu atveju siurblys kabinamas už rankenos ant nepūvančio lyno ir nelaikomas ant dugno.
- Švaraus vandens plastikinei ar betoninei talpai, taip pat lietaus vandens talpai. Joje siurblį galima statyti ant dugno, ant gamykloje įrengtų antivibracinių kojelių.
- Sistemai, kurioje 24 l talpa sukaupia apie 7 l naudingo vandens esant įprastam 1.5/2.5 bar relės nustatymui ir sumažina siurblio paleidimų skaičių.
Upėje ar ežere Pedrollo TOP MULTI 2 statomas ant pakylos virš dugno. Aplink siurblį reikia palikti maždaug 500 x 500 mm erdvę, kad plūdinis jungiklis galėtų laisvai judėti.
Kaip veikia Pedrollo TOP MULTI 2 komplektas su 24 l talpa
Pedrollo TOP MULTI 2 vandenį paima apatinėje korpuso dalyje. Dėl to klasikiniame šulinyje jo negalima statyti ant dugno - siurblys iš karto pradėtų traukti smėlį ar dumblą ir galėtų užsikimšti. Siurblys kabinamas už rankenos ant nepūvančio lyno ar virvės, bet niekada ne už 10 m elektros kabelio ar vandens žarnos.

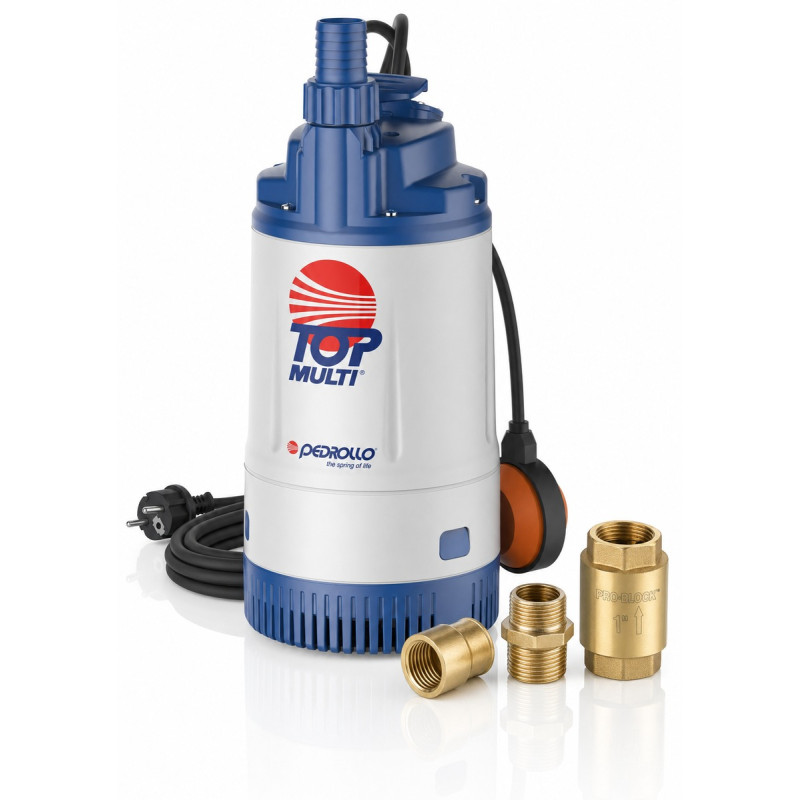

Siurblio išėjimas turi 1 1/4" išorinį sriegį. Ant jo sukama žalvarinė redukuota mova 1 1/4" x 1", į movą įsukamas žalvarinis nipelis 1"M x 1"M, o ant nipelio montuojamas 1" atbulinis vožtuvas su metaline sklende. Nipelis skirtas tik vožtuvui prijungti. Toliau jungiama kliento pasirinkta 1" vandens linija.

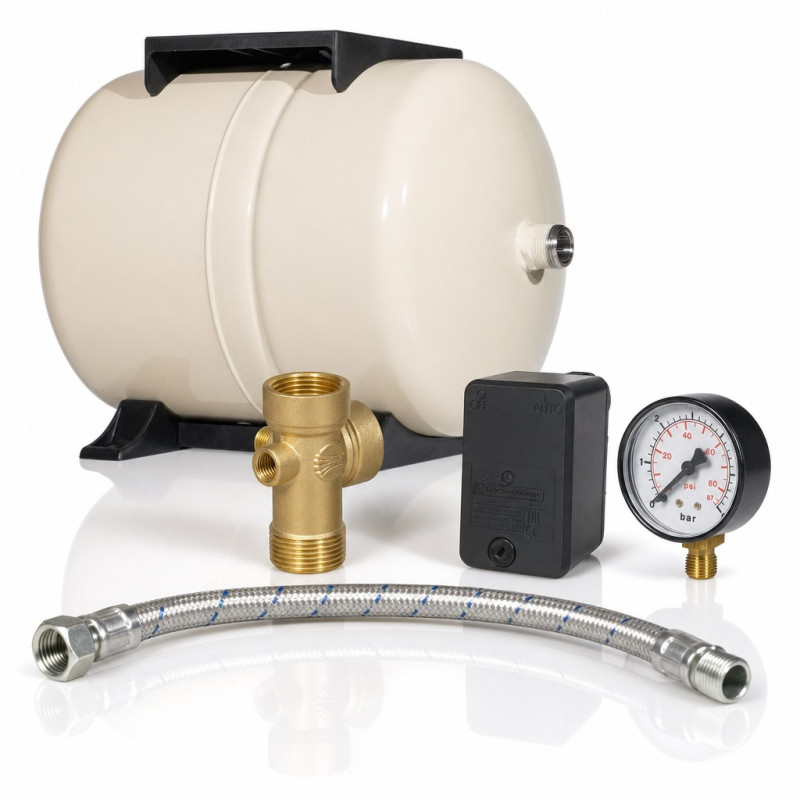

Patalpoje ant 24 l talpos 1" jungties montuojamas žalvarinis penkiašakis. Į jo 1/4" jungtis įsukami Telemecanique XMP slėgio relė ir 0-6 bar manometras. Likusios 1" jungtys skirtos linijai iš šulinio ir namo vandentiekiui. 600 mm antivibracinę žarną galima montuoti tarp penkiašakio ir linijos į namą, o jeigu taip patogiau pagal vamzdyno išdėstymą - tarp penkiašakio ir talpos. Žarna palengvina sujungimą, bet neatlieka valdymo funkcijos.
Telemecanique XMP relė tiekiama su gamykliniais nustatymais, tačiau ją galima reguliuoti 1-6 bar diapazone. Vienu nustatymu parenkamas didžiausias slėgis, iki kurio siurblys pripildo sistemą ir išsijungia. Kitu nustatomas slėgio skirtumas iki pakartotinio įsijungimo. Šiam komplektui įprastas ir rekomenduojamas nustatymas yra apie 1.5 bar įsijungimui ir 2.5 bar išsijungimui.
Sureguliavus relę reikia patikrinti 24 l talpos oro slėgį. Jis nustatomas 0.2-0.3 bar žemiau relės įsijungimo ribos. Jeigu siurblys įsijungia ties 1.5 bar, talpoje be vandens paliekamas apie 1.3 bar oro slėgis. Taip talpa gali atiduoti sukauptą vandenį iki pat siurblio įsijungimo ribos.
Esant 1.5/2.5 bar nustatymui, naudingas 24 l talpos tūris siekia apie 7 l. Nedideliam vandens kiekiui, pavyzdžiui, tualeto bakeliui pripildyti ar rankoms nusiplauti, dažnai pakanka talpoje sukaupto vandens. Tai padeda neviršyti gamintojo nurodytų 20 siurblio įsijungimų per valandą.
Plūdinis jungiklis sustabdo siurblį nukritus vandens lygiui ir vėl leidžia jam veikti vandens lygiui pakilus. Variklyje įrengta šiluminė apsauga, o 12.5 µF kondensatorius sumontuotas siurblyje.
Kodėl verta rinktis klasikinę automatiką
24 l diafragminė talpa palaiko slėgį tarp siurblio įsijungimų ir sukaupia apie 7 l naudingo vandens esant 1.5/2.5 bar nustatymui. Dėl to kiekvienas nedidelis 1-2 l vandens paėmimas nebūtinai iš karto paleidžia siurblį.
Mechaninė relė, 0-6 bar manometras, žalvarinis penkiašakis ir 1" atbulinis vožtuvas yra atskiros sistemos dalys. Sugedus vienai iš jų, keičiama konkreti dalis, o 9.3 kg siurblys lieka šulinyje. Montuotojui gerai pažįstamos dalies pakeitimas paprastai trunka apie 15 min., jei prie talpos ir automatikos palikta patogi prieiga.
Atbulinis vožtuvas turi metalinę sklendę, kuri naudojama vietoje pigesniuose rinkiniuose sutinkamos plastikinės sklendės. Pats siurblys neturi integruoto sistemos valdiklio, todėl automatikos gedimas nereiškia, kad reikės keisti visą siurblį.
Šios schemos minusas - 24 l talpai ir relei reikia sausos, nešąlančios vietos, o atskirų 1" jungčių montavimas užtrunka ilgiau nei vientiso valdymo bloko prijungimas.
Kaip pasirinkti Pedrollo TOP MULTI 2 komplektą
Toliau pateiktas siurblio sukuriamas slėgis pagal gamintojo kreivę. Vamzdyno, alkūnių, vožtuvų ir filtrų slėgio nuostoliai neįskaičiuoti.
| Debitas | Siurblio slėgis esant šiam debitui | Kam to pakanka |
|---|
| 20 l/min | 36 m | dviejų aukštų namui su 2 čiaupais |
| 40 l/min | 28 m | namo vandentiekiui ir purkštuvui vienu metu |
| 50 l/min | 23 m | laistymui keliais purkštuvais |
| 60 l/min | 17.7 m | perpumpavimui su mažu pakėlimu |
Relės išsijungimo slėgį reikia vertinti kartu su aukščio skirtumu tarp siurblio ir talpos. 2.5 bar atitinka maždaug 25 m vandens stulpą. Esant 5 m vertikaliam pakėlimui, siurbliui reikia sudaryti apie 30 m bendrą slėgį, todėl jis sustos tiekdamas maždaug 35 l/min. Esant 10 m pakėlimui, bendras poreikis pasiekia apie 35 m, todėl debitas sumažėja iki maždaug 20 l/min.
Esant 8-10 m pakėlimui, išsijungimo slėgio nereikėtų kelti aukščiau 2.5 bar. Nustačius per aukštą ribą, siurblys gali jos nepasiekti ir nesustoti. Jeigu aukščiausias čiaupas yra daugiau kaip 25 m virš siurblio arba reikia daugiau kaip 40 l/min esant 2.5 bar slėgiui, reikėtų rinktis didesniam pakėlimo aukščiui skirtą rinkinį. Šis siurblys taip pat netinka, kai vandens sluoksnis virš jo bus didesnis kaip 10 m.

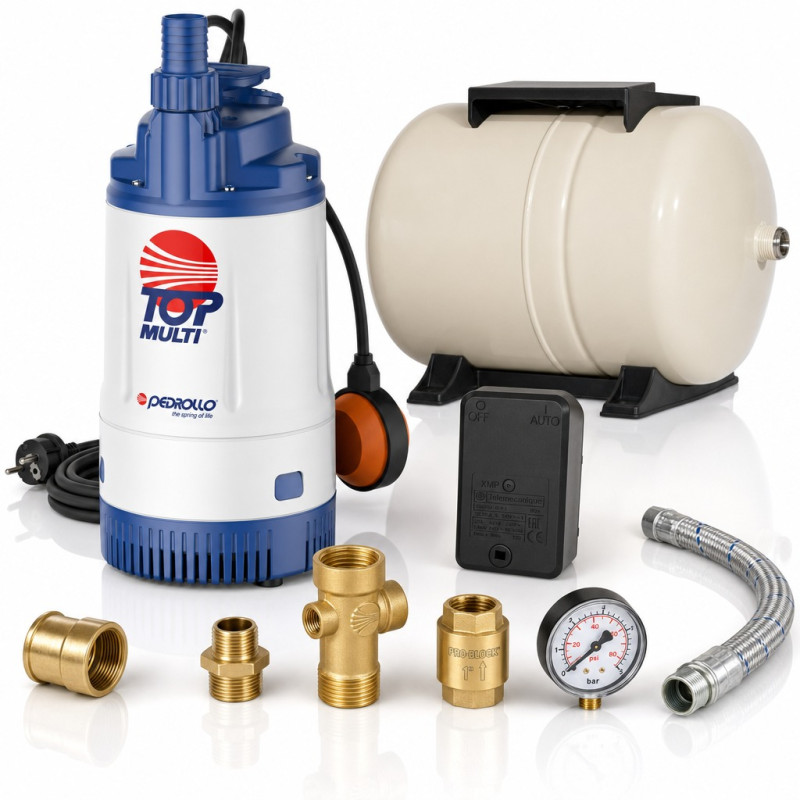

Kas įeina į Pedrollo TOP MULTI 2 komplektą su 24 l talpa

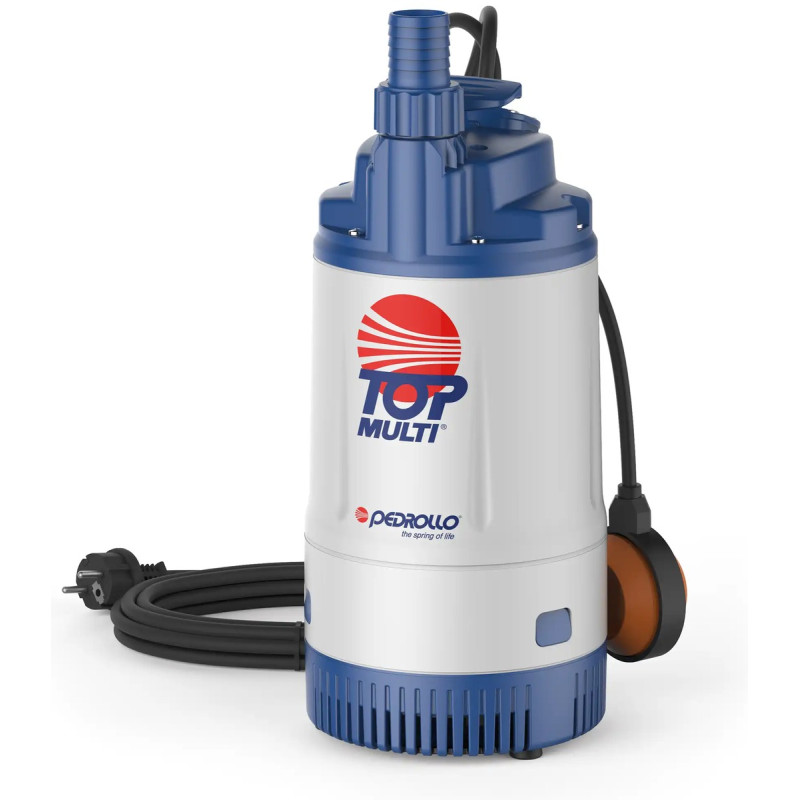

- Pedrollo TOP MULTI 2 siurblys su 10 m kabeliu, Schuko kištuku, plūdiniu jungikliu ir 12.5 µF kondensatoriumi
- Žalvarinė redukuota mova 1 1/4"F x 1"F
- Žalvarinis nipelis 1"M x 1"M
- Atbulinis vožtuvas 1"F x 1"F su metaline sklende, montuojamas prie siurblio išėjimo per redukuotą movą ir nipelį

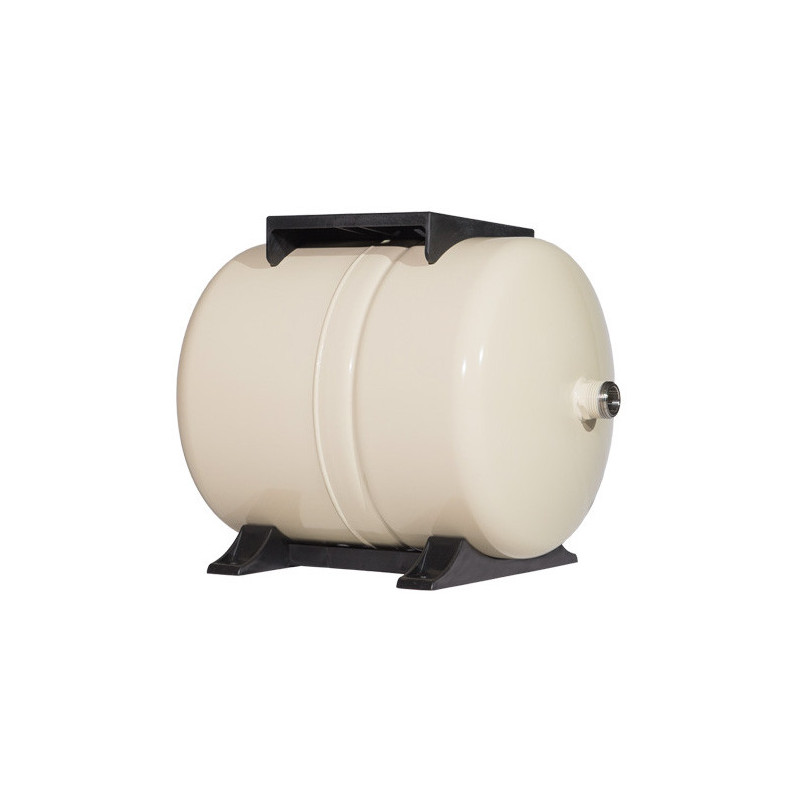

- Horizontali 24 l diafragminė talpa su butilo membrana, 1" jungtimi ir iki 10 bar darbiniu slėgiu

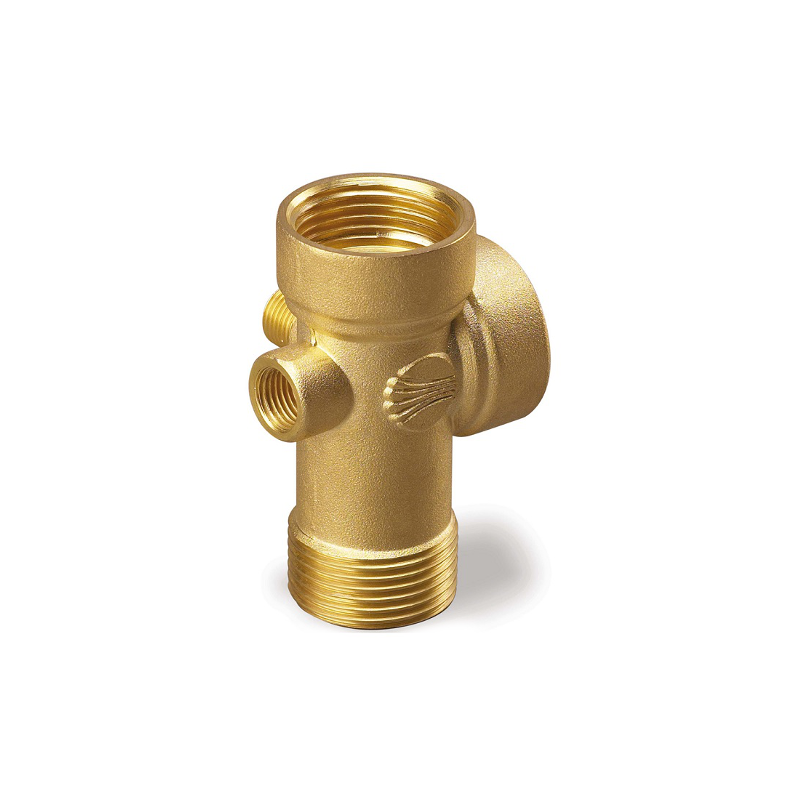

- Žalvarinis penkiašakis 1"M x 1"F x 1"F x 1/4"M x 1/4"F

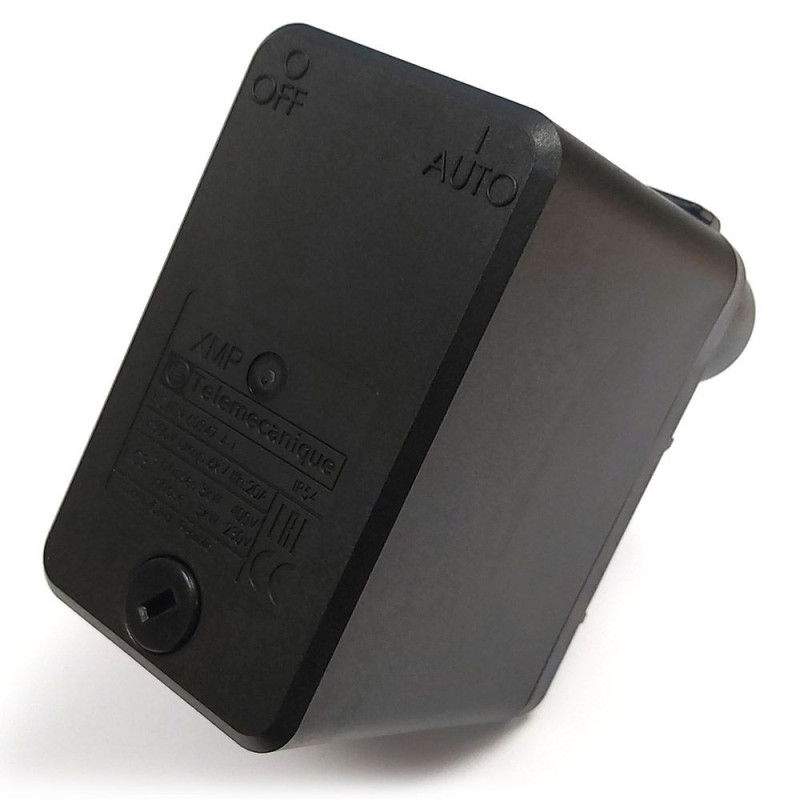

- Telemecanique XMP mechaninė slėgio relė, reguliuojama 1-6 bar diapazone, IP54
- Manometras 0-6 bar su 1/4"M jungtimi
- 600 mm antivibracinė žarna 1"M x 1"F su nerūdijančio plieno pyne
Komplekto prijungimo vietose prie siurblio vožtuvo ir penkiašakio lieka 1" vidinis sriegis. Perėjimą į savo PE 25/32, PP ar metalinį vamzdį klientas parenka atskirai. Vamzdžio, lyno, vamzdyno jungčių ir kabelio ilgintuvo komplekte nėra.
Į ką atkreipti dėmesį
- Vandens sluoksnis virš Pedrollo TOP MULTI 2 negali viršyti 10 m.
- Klasikiniame šulinyje siurblys kabinamas už rankenos ir laikomas virš dugno. 9.3 kg siurbliui reikia atskiro nepūvančio lyno.
- Švarioje talpoje siurblį galima statyti ant dugno, o upėje ar ežere jį reikia kelti ant pakylos virš smėlio ir dumblo.
- Siurbiamas vanduo turi būti švarus, be smėlio ir abrazyvinių dalelių, o jo temperatūra negali viršyti 40 °C.
- Aplink plūdinį jungiklį reikia palikti apie 500 x 500 mm laisvos vietos.
- Siurblys gali įsijungti iki 20 kartų per valandą. Dažnesni paleidimai rodo netinkamą relės nustatymą, netinkamą oro slėgį arba per mažą naudingą talpos tūrį.
- Esant 1.5 bar įsijungimo slėgiui, talpos oro slėgis nustatomas maždaug ties 1.3 bar. Jis tikrinamas talpoje nesant vandens slėgio.
- 10 m kabelis jungiamas į įžemintą 230 V lizdą. Elektros grandinėje rekomenduojama ne didesnės kaip 30 mA nuotėkio srovės relė.
- 24 l talpa, Telemecanique XMP relė ir 0-6 bar manometras montuojami sausoje, nešąlančioje patalpoje arba tinkamai įrengtoje šulinio kameroje.
Pagrindiniai Pedrollo TOP MULTI 2 komplekto parametrai
- Variklio galia P2 - 0.55 kW
- Maitinimas - 230 V, 3.4 A
- Didžiausias slėgis - 40 m
- Didžiausias našumas - 80 l/min
- Darbiniai taškai - 36 m prie 20 l/min, 28 m prie 40 l/min, 17.7 m prie 60 l/min
- Siurblio matmenys ir svoris - Ø178 mm, aukštis 380 mm, 9.3 kg
- Talpa - 24 l, 1" jungtis, iki 10 bar, 5.1 kg
- Relė ir manometras - reguliavimas 1-6 bar, rekomenduojama apie 1.5/2.5 bar, manometras 0-6 bar
