Pedrollo DAVIS šulinio siurblio komplektas su 24 l hidroforo talpa ir slėgio rele sudaro klasikinę vandens tiekimo sistemą namui ar sodybai. Pedrollo DAVIS veikia šulinyje arba 4" gręžinyje, o 24 l talpa, mechaninė relė ir manometras lieka sausoje patalpoje. Ant siurblio montuojamas 1" atbulinis vožtuvas su metaline sklende. Kiekvieną automatikos dalį galima pakeisti atskirai, nekeliant siurblio.
Kam tinka Pedrollo DAVIS komplektas su 24 l talpa
- Namui ar sodybai, kai šulinio arba gręžinio vandens lygis išlieka stabilus, o siurblį galima panardinti ne giliau kaip 40 m.
- 4" gręžiniui, kurio vidinis skersmuo leidžia nuleisti Ø101 mm siurblį. Pedrollo DAVIS aukštis yra 470 mm.
- Namo vandentiekiui, kuriam dažniausiai reikia apie 10-25 l/min. Šiame diapazone siurblys sukuria nuo 61 iki maždaug 40 m slėgio aukštį.
- Sistemai, kurioje norima naudoti 24 l diafragminę talpą. Jos naudingasis vandens tūris siekia apie 8 l, todėl nedidelį vandens kiekį galima paimti iš talpos nepaleidžiant siurblio.
- Švariam vandeniui iki 40 °C, kurio pH yra 6-8 ir kuriame nėra smėlio (0 g/m³).
Pedrollo DAVIS netinka šuliniui, kuriame vandens lygis greitai krinta arba virš siurblio ne visada lieka pakankamas vandens sluoksnis. Vanduo į šį siurblį patenka per viršutinę dalį, todėl jo negalima nuleisti iki pat dugno ir tikėtis, kad jis pats sustos nukritus vandens lygiui.
Kaip veikia Pedrollo DAVIS komplektas su 24 l talpa
Pedrollo DAVIS kabinamas vertikaliai ant nepūvančio apsauginio lyno arba virvės. Siurblys sveria apie 12.6 kg, todėl jo negalima laikyti už 20 m elektros kabelio ar vandens vamzdžio. Gamintojas leidžia siurblį montuoti ir horizontaliai, jeigu to reikalauja konkreti įrengimo vieta. Vandens paėmimas yra siurblio viršuje, o plūdinio jungiklio nėra, todėl virš siurblio visada turi likti vandens sluoksnis: šuliniui su mažu vandens kiekiu ar stipriai krentančiu lygiu šis komplektas netinka.
Į siurblio 1" išėjimą įsukamas žalvarinis nipelis 1"M x 1"M. Nipelis atlieka vieną funkciją - ant jo prisukamas 1"F x 1"F atbulinis vožtuvas su metaline sklende. Toliau montuotojas prijungia kliento pasirinktą 1" vamzdžio jungtį ir į patalpą vedantį vamzdį.

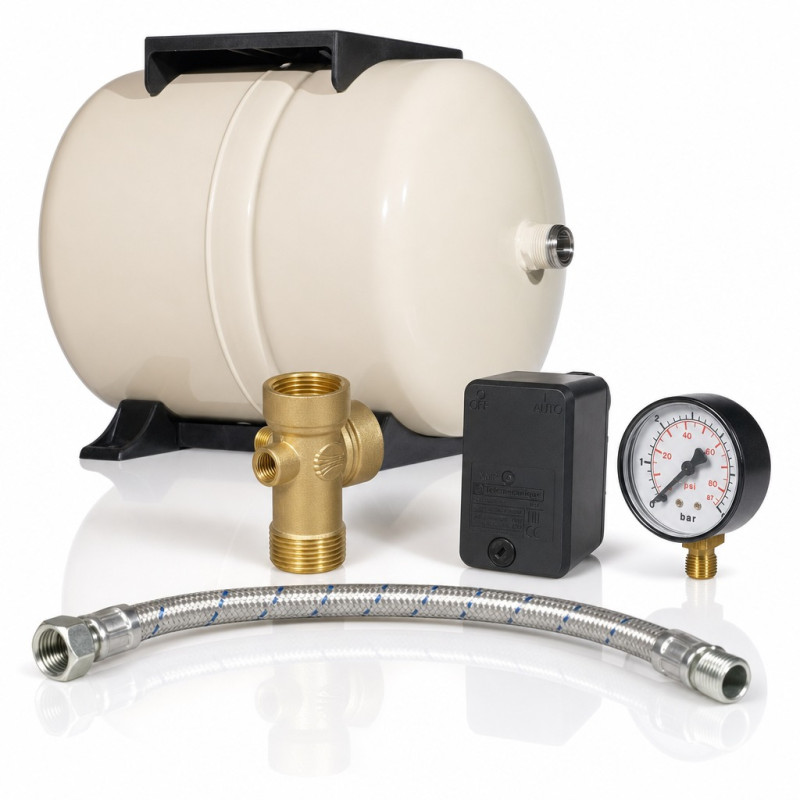

Patalpoje ant 24 l talpos 1" jungties montuojamas žalvarinis penkiašakis. Į jo 1/4" jungtis įsukami Telemecanique XMP slėgio relė ir 0-6 bar manometras. Prie vienos 1" jungties prijungiamas vamzdis iš šulinio ar gręžinio, o kita naudojama vandeniui tiekti į namo sistemą. 600 mm antivibracinę žarną galima montuoti tarp penkiašakio ir namo linijos. Jei taip patogiau išdėstyti įrangą, žarna gali būti montuojama tarp penkiašakio ir talpos. Ji palengvina sujungimą, kai vamzdžių ir talpos jungtys nesutampa vienoje ašyje.
Telemecanique XMP relė turi gamyklinius nustatymus, tačiau slėgį galima reguliuoti 1-6 bar diapazone. Montuotojas nustato viršutinę ribą, iki kurios siurblys pripildo sistemą, ir slėgio skirtumą iki pakartotinio įsijungimo. Įprastas šio komplekto nustatymas yra apie 1.5/3.0 bar, tačiau tai nėra fiksuota relės charakteristika.
Sureguliavus relę, reikia suderinti talpos oro slėgį. Jis turi būti 0.2-0.3 bar mažesnis už siurblio įsijungimo ribą. Jei siurblys įsijungia esant 1.5 bar slėgiui, talpoje nustatomas maždaug 1.3 bar slėgis. Taip talpa atiduoda sukauptą vandenį beveik iki pat relės įjungimo ribos, o membrana išnaudoja jai skirtą darbinį diapazoną.
24 l talpoje sukaupiama apie 8 l naudingo vandens. Plaunant rankas, pripildant tualeto bakelį ar trumpam atsukus čiaupą pirmiausia naudojama ši atsarga. Tai sumažina paleidimų skaičių ir padeda neviršyti gamintojo nustatytos 20 įsijungimų per valandą ribos.
Kodėl verta rinktis klasikinę automatiką
24 l talpa palaiko slėgį tarp siurblio įsijungimų. Relė, 0-6 bar manometras, žalvarinis penkiašakis ir 1" vožtuvas lieka matomoje bei lengvai pasiekiamoje vietoje. Sugedus vienai daliai, montuotojas paprastai gali ją pakeisti maždaug per 15 min., nekeldamas 12.6 kg siurblio iš šulinio ar gręžinio.
Pedrollo DAVIS korpuse nėra vandens tiekimo automatikos. Slėgį valdo patalpoje sumontuota Telemecanique XMP relė, todėl automatikos gedimas nereiškia, kad reikia traukti siurblį iš iki 40 m panardinimo gylio.
1" atbulinis vožtuvas turi metalinę sklendę. Tokia konstrukcija ilgiau išlaiko mechaninį stabilumą nei paprastuose rinkiniuose naudojamos plastikinės sklendės.
Šiai schemai įrengti reikia daugiau montavimo darbų. 24 l talpai, relei ir manometrui taip pat reikia sausos, nešąlančios vietos.
Kaip pasirinkti Pedrollo DAVIS
Lentelėje pateiktas siurblio sukuriamas slėgis pagal gamintojo kreivę. Vamzdžio ilgis, alkūnės, filtrai, vožtuvai ir sumažintas vamzdžio skersmuo sukelia papildomų nuostolių, kurie lentelėje neįskaičiuoti.
| Debitas | Siurblio slėgis prie šio debito | Kam to pakanka |
|---|
| 10 l/min | 61 m | vienam ar dviem čiaupams name, kai vandens lygis yra giliai |
| 20 l/min | 47 m | namo vandentiekiui, kai vandens lygis yra iki 15 m gylyje |
| 30 l/min | 33 m | laistyti vienu ar dviem purkštuvais |
| 40 l/min | 19 m | vandeniui perpumpuoti su nedideliu pakėlimu |
Prie relės išsijungimo slėgio, perskaičiuoto į slėgio aukštį, reikia pridėti vertikalų aukštį nuo dinaminio vandens lygio iki talpos. Pavyzdžiui, 3.0 bar atitinka maždaug 30 m slėgio aukštį. Jei vandens lygis yra 15 m žemiau talpos, bendras reikalingas slėgio aukštis siekia apie 45 m. Pagal siurblio kreivę tokiomis sąlygomis Pedrollo DAVIS tieks apie 21 l/min, kol sistema pasieks nustatytą išsijungimo slėgį. Kai vandens lygis yra 25 m žemiau talpos, našumas sumažėja iki maždaug 14 l/min.
Jei dinaminis vandens lygis yra giliau nei 30 m nuo talpos arba sistemai reikia daugiau kaip 30 l/min esant 2.5 bar slėgiui, reikėtų rinktis kitos hidraulinės klasės siurblį. Jei vandenyje yra smėlio, Pedrollo DAVIS netinka. Jo žalvarinis periferinis darbo ratas skirtas tik švariam vandeniui, kuriame nėra smėlio (0 g/m³).

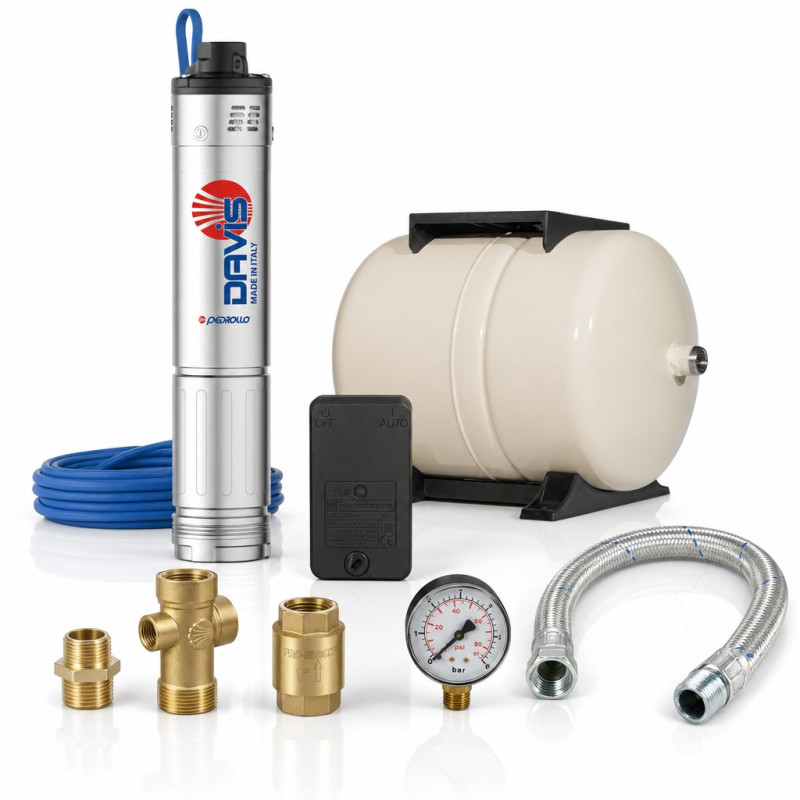

Kas įeina į Pedrollo DAVIS komplektą su 24 l talpa

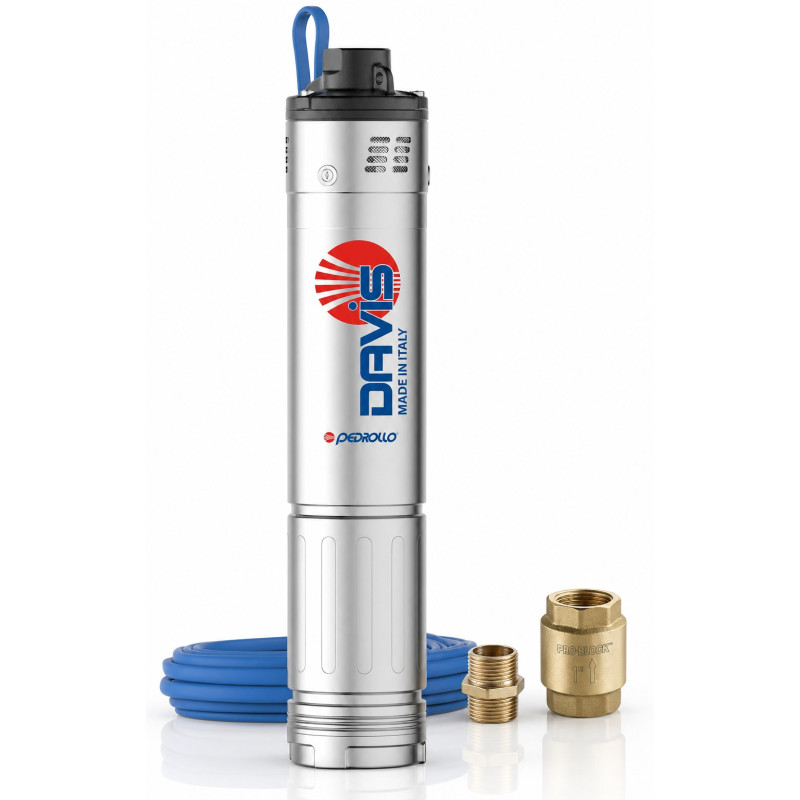

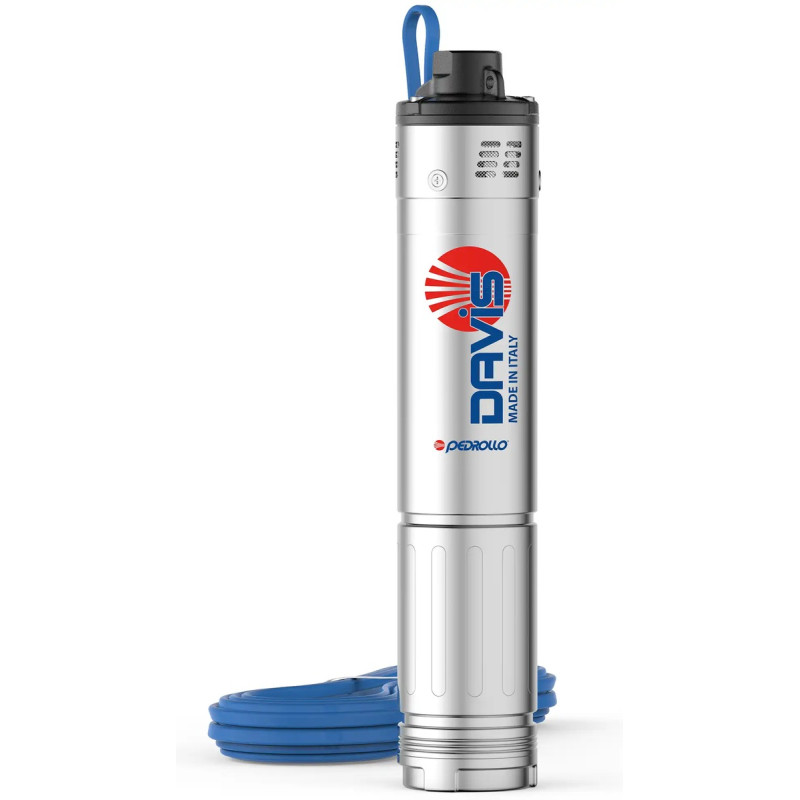

- Pedrollo DAVIS vandens siurblys su 20 m kabeliu, integruotu kondensatoriumi ir variklio šilumine apsauga.
- Žalvarinis nipelis 1"M x 1"M.
- Atbulinis vožtuvas 1"F x 1"F su metaline sklende, montuojamas iškart ant siurblio išėjimo.

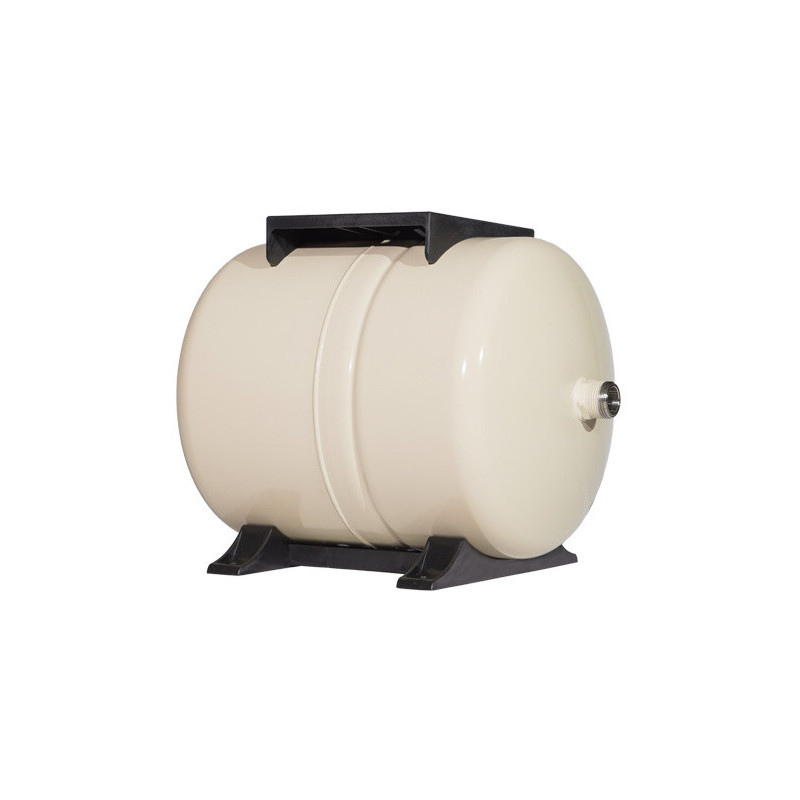

- Horizontali 24 l diafragminė hidroforo talpa su butilo membrana, 1" jungtimi ir iki 10 bar darbiniu slėgiu.

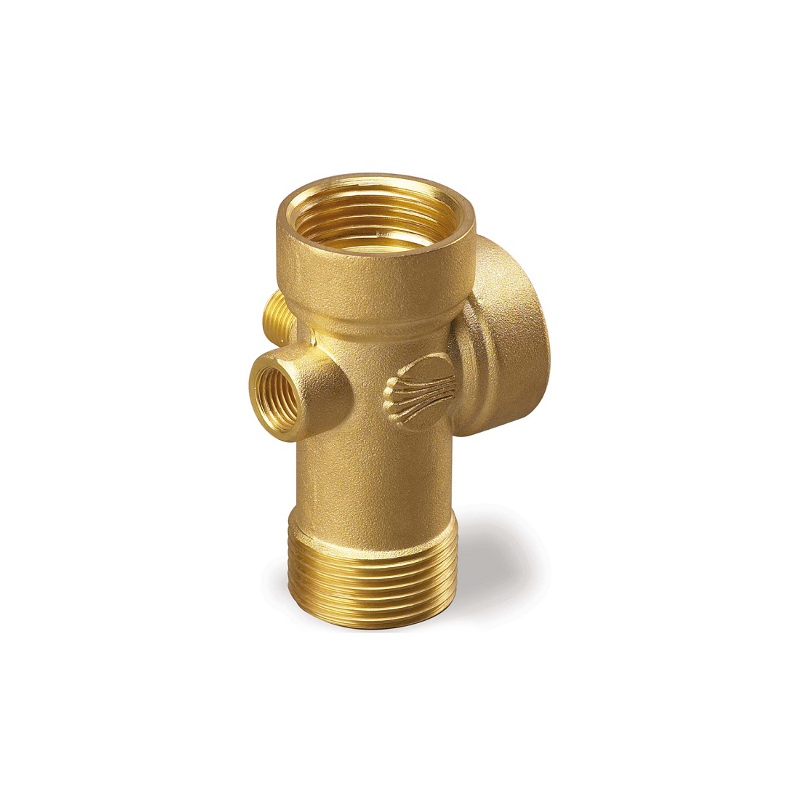

- Žalvarinis penkiašakis 1"M x 1"F x 1"F x 1/4"M x 1/4"F.

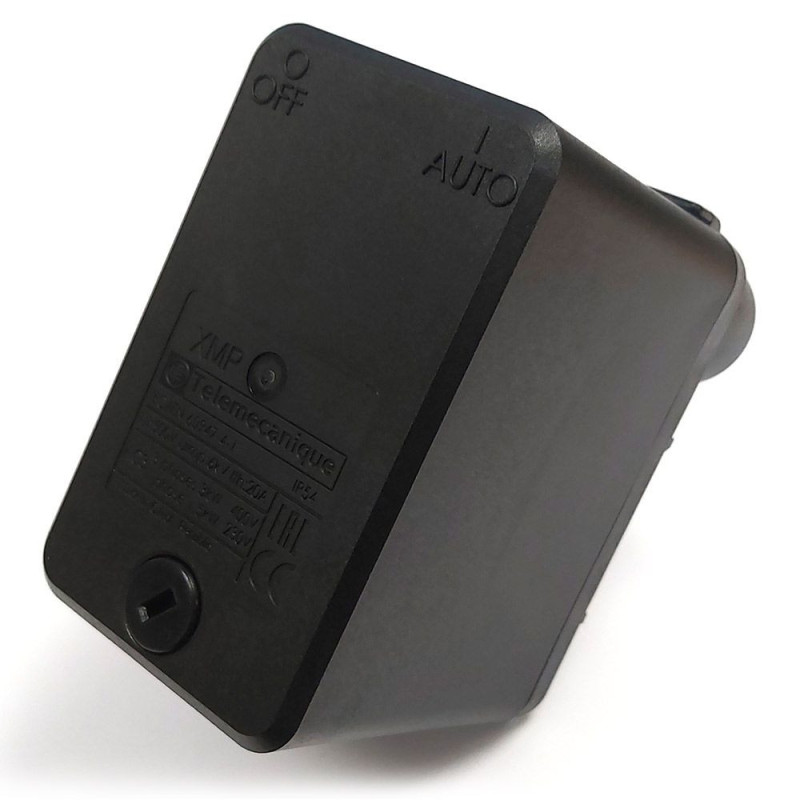

- Telemecanique XMP mechaninė slėgio relė, reguliuojama 1-6 bar diapazone, IP54. Įprastas šios sistemos nustatymas yra apie 1.5/3.0 bar.
- Manometras 0-6 bar su 1/4"M jungtimi.
- 600 mm antivibracinė žarna 1"M x 1"F su nerūdijančiojo plieno pyne.
Komplekto prijungimo taškuose prie siurblio vožtuvo ir penkiašakio yra 1" vidiniai sriegiai. Perėjimą prie naudojamo PE 25/32, PP ar metalinio vamzdžio klientas parenka atskirai. Vamzdis, apsauginis lynas, gręžinio galvutė, vamzdžio jungtys ir elektros kabelio ilgintuvas į komplektą neįeina.
Į ką atkreipti dėmesį
- Didžiausias siurblio panardinimo gylis siekia 40 m. Virš siurblio visada turi likti vandens sluoksnis.
- Siurblys pats nestebi vandens lygio. Šulinyje ar gręžinyje, kuriame vandens lygis kinta, reikia atskirų lygio zondų.
- Leistinas smėlio kiekis yra 0 g/m³, vandens temperatūra - iki 40 °C, o pH diapazonas - 6-8.
- Per valandą siurblys gali įsijungti iki 20 kartų. Per mažas talpos oro slėgis ar dažni sistemos nuotėkiai šį skaičių didina.
- Talpos oro slėgį nustatykite 0.2-0.3 bar žemiau relės įjungimo ribos. Kai įjungimo slėgis yra 1.5 bar, tinkama pradinė vertė yra apie 1.3 bar.
- 20 m kabelis tiekiamas be kištuko. Elektros linija turi būti įžeminta, o elektros instaliacijoje rekomenduojama įrengti ne didesnės kaip 30 mA suveikimo srovės nuotėkio relę.
- 24 l talpą, Telemecanique XMP relę ir 0-6 bar manometrą montuokite sausoje, nešąlančioje patalpoje.
- 12.6 kg siurblį kabinkite tik už tam skirtos jungties ir atskiro lyno. Nekelkite jo už kabelio ar 1" vandens vamzdžio.
- Prieš paleisdami patikrinkite 1" vožtuvo kryptį, visų srieginių jungčių sandarumą ir faktinį talpos oro slėgį.
Pagrindiniai Pedrollo DAVIS komplekto su 24 l talpa parametrai
- Variklio galia P2: 0.75 kW.
- Maitinimas ir srovė: 230 V, 5.7 A.
- Didžiausias našumas: 50 l/min.
- Didžiausias slėgio aukštis: 75 m.
- Siurblio matmenys ir svoris: Ø101 x 470 mm, 12.6 kg.
- Didžiausias panardinimo gylis ir kabelio ilgis: 40 m, 20 m.
- Talpa: 24 l, apie 8 l naudingo vandens, iki 10 bar, 1" jungtis.
- Relė, manometras ir žarna: 1-6 bar, 0-6 bar, 600 mm su 1" jungtimis.
