Pedrollo TOP MULTI 4 šulinio siurblio komplektas su 24 l hidroforo talpa ir slėgio rele - klasikinė vandens tiekimo sistema namui ar sodybai. Siurblys veikia šulinyje, talpa su mechanine rele ir manometru montuojama sausoje patalpoje, o atbulinis vožtuvas su metaline sklende - prie siurblio. Visos automatikos dalys keičiamos atskirai. Komplektas suderintas pagal 1 1/4" siurblio išėjimą ir 1" vamzdyną.
Kam tinka Pedrollo TOP MULTI 4 komplektas su 24 l talpa
- Vandeniui tiekti iš šulinio, kai virš siurblio yra iki 10 m vandens. Pats šulinys gali būti gilesnis, tačiau siurblys kabinamas ne giliau kaip 10 m po vandens paviršiumi.
- Namui ar sodybai, kur reikia iki 80 l/min debito, o realus darbinis taškas parenkamas pagal pakėlimo aukštį ir vamzdyno nuostolius.
- Sistemai su reguliuojama 1-6 bar mechanine rele. Šiam komplektui rekomenduojami nustatymai yra maždaug 1.5 bar įsijungimo ir 3.0 bar išsijungimo slėgis.
- Kai norima 24 l diafragminės talpos, kurios naudingasis vandens tūris, nustačius 1.5/3.0 bar slėgį, siekia apie 8 l.
- Klasikiniame šulinyje siurblys kabinamas už rankenos ant nepūvančio lyno. Švarioje talpoje jis gali stovėti ant dugno, o upėje ar ežere turi būti statomas ant pakylos virš dugno.
Kaip veikia Pedrollo TOP MULTI 4 komplektas su 24 l talpa
Pedrollo TOP MULTI 4 vandenį paima per apatinę dalį. Klasikiniame šulinyje siurblio negalima statyti ant akmenuoto, žvyruoto, smėlėto ar molingo dugno, nes jis gali prisiurbti nuosėdų ir užsikimšti. Apie 10.4 kg sveriantis siurblys kabinamas už rankenos ant nepūvančio lyno ar virvės, bet ne už 10 m ilgio kabelio ar vandens žarnos.
Ant dugno siurblį galima statyti tik švarioje plastikinėje, betoninėje ar lietaus vandens talpoje. Upėje arba ežere jis statomas ant dėžės, pjedestalo ar kitos stabilios pakylos. Aplink siurblį reikia palikti maždaug 500 x 500 mm erdvę, kad plūdinis jungiklis galėtų laisvai kilti ir leistis.

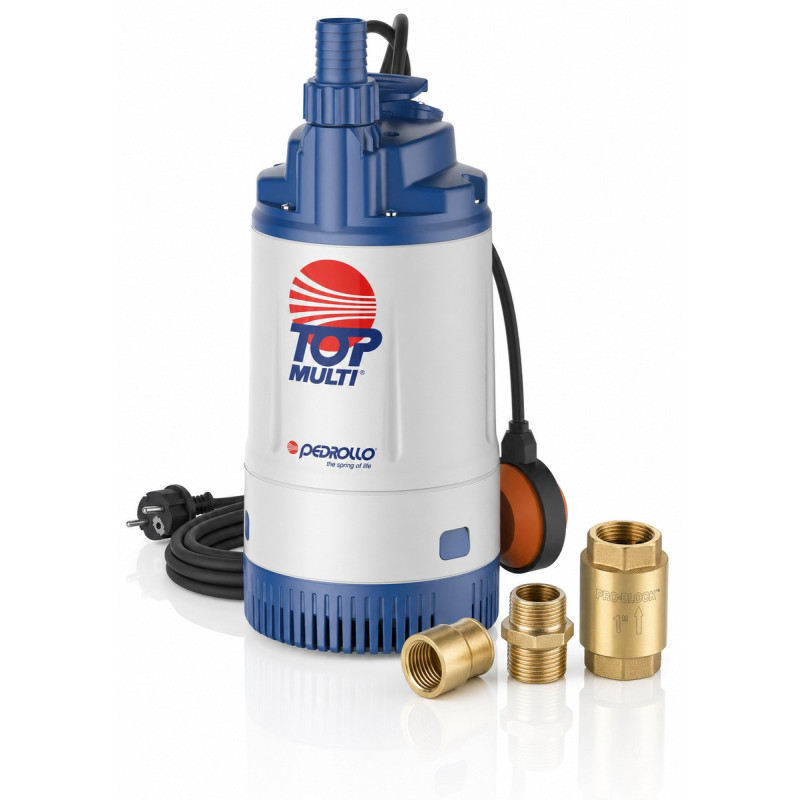

Siurblio išėjimas yra 1 1/4" išorinio sriegio. Ant jo prisukama žalvarinė redukuota mova 1 1/4" x 1", į movą įsukamas žalvarinis nipelis 1"M x 1"M, o ant nipelio prisukamas 1" atbulinis vožtuvas su metaline sklende. Nipelio paskirtis - laikyti atbulinį vožtuvą prie siurblio išėjimo. Toliau jungiama kliento pasirinkta 1" vamzdžio jungtis ir vamzdis, vedantis į patalpą.

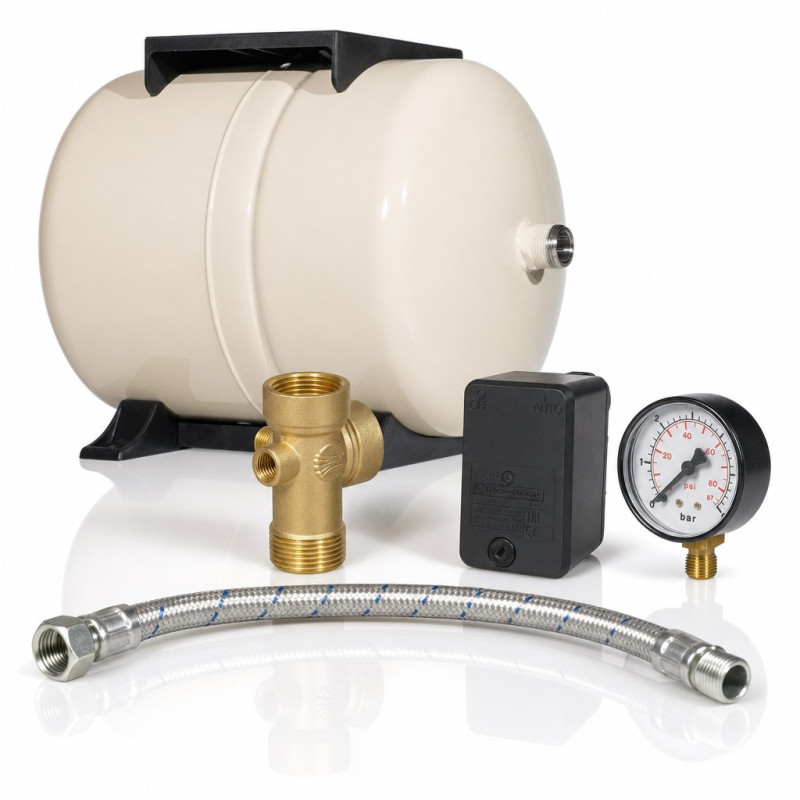

Patalpoje ant horizontalios 24 l talpos 1" jungties montuojamas žalvarinis penkiašakis. Į jo 1/4" jungtis įsukami Telemecanique XMP slėgio relė ir 0-6 bar manometras. Viena 1" jungtis skiriama vamzdžiui iš šulinio, kita - linijai į namą. 600 mm antivibracinė žarna palengvina linijos prijungimą prie penkiašakio. Jei montavimo vietoje taip patogiau, ją galima montuoti tarp penkiašakio ir talpos.
Mechaninė relė tiekiama su gamykliniais nustatymais, tačiau ją galima reguliuoti 1-6 bar diapazone. Reguliuojama viršutinė slėgio riba, iki kurios siurblys pripildo sistemą, ir slėgio skirtumas iki pakartotinio įsijungimo. Įprasti šio komplekto nustatymai yra apie 1.5/3.0 bar.
Nustačius relę, reikia suderinti talpos oro slėgį. Jis turi būti 0.2-0.3 bar mažesnis už relės įsijungimo ribą. Jei siurblys įsijungia esant 1.5 bar slėgiui, talpoje nustatoma apie 1.3 bar. Taip talpa gali atiduoti sukauptą vandenį iki pat siurblio įsijungimo. Nustačius 1.5/3.0 bar slėgį, jos naudingasis vandens tūris yra apie 8 l, todėl paėmus nedidelį kiekį vandens siurblys neįsijungia kiekvieną kartą.
Plūdinis jungiklis išjungia siurblį nukritus vandens lygiui ir vėl leidžia jam veikti vandens lygiui atsistačius. Variklyje įrengta šiluminė apsauga, o 12.5 µF kondensatorius jau įmontuotas.
Kodėl verta rinktis klasikinę automatiką
24 l talpa palaiko slėgį tarp siurblio darbo ciklų. Kai reikia nedidelio vandens kiekio, pavyzdžiui, rankoms nusiplauti ar tualeto bakeliui pripildyti, pirmiausia naudojama talpoje sukaupta maždaug 8 l vandens atsarga.
Relė, 0-6 bar manometras, žalvarinis penkiašakis ir 1" atbulinis vožtuvas yra atskiros dalys. Sugedus vienai iš jų, keičiama konkreti detalė, o siurblio nereikia kelti iš šulinio. Patalpoje sumontuotą ir lengvai pasiekiamą automatikos dalį montuotojas paprastai gali pakeisti maždaug per 15 min.
Atbulinis vožtuvas turi metalinę sklendę, kuri tarnauja ilgiau nei pigiuose rinkiniuose naudojamos plastikinės sklendės. Siurblys išlieka paprastos konstrukcijos įrenginys be integruoto valdymo bloko.
Šios schemos trūkumas - 24 l talpai ir relei reikia sausos, nešąlančios vietos, o visų 1" jungčių montavimas užtrunka ilgiau nei vientiso valdymo bloko prijungimas.
Kaip pasirinkti Pedrollo TOP MULTI 4 komplektą
Lentelėje pateiktas siurblio slėgis pagal gamintojo kreivę. Vamzdžio, alkūnių, vožtuvų ir kitų jungčių slėgio nuostoliai neįskaičiuoti.
| Debitas | Siurblio slėgis esant šiam debitui | Kam to pakanka |
|---|
| 20 l/min | 46.5 m | dviejų aukštų namui su 2 čiaupais |
| 40 l/min | 36.5 m | namo vandentiekiui ir purkštuvui vienu metu |
| 50 l/min | 30.5 m | laistyti keliais purkštuvais |
| 60 l/min | 23.3 m | perpumpuoti su nedideliu pakėlimu |
Relės išsijungimo slėgio ir vertikalaus pakėlimo nuo siurblio iki talpos suma turi neviršyti siurblio kreivėje nurodytų verčių. Nustačius 3.0 bar išsijungimo slėgį, esant 5 m pakėlimui siurblys šią ribą pasieks tiekdamas apie 43 l/min, esant 10 m pakėlimui - apie 32 l/min, o esant 15 m pakėlimui - apie 23 l/min.
3.0 bar išsijungimo slėgis tinka, kai nuo siurblio iki talpos yra maždaug 10-15 m pakėlimas. Kai pakėlimas neviršija 5 m, viršutinę ribą galima didinti iki 3.5 bar, bet ne daugiau. Papildomas 1 bar, palyginti su silpnesniu tos pačios šeimos siurbliu, leidžia pasiekti 3.0 bar išsijungimo slėgį net esant 10-15 m pakėlimui.
Jei aukščiausias čiaupas yra daugiau kaip 35 m virš siurblio arba reikia didesnio kaip 50 l/min debito esant 3.0 bar slėgiui, reikėtų rinktis galingesnį siurblį. Jei siurblys turės būti giliau nei 10 m po vandeniu, rinkitės kito tipo rinkinį.

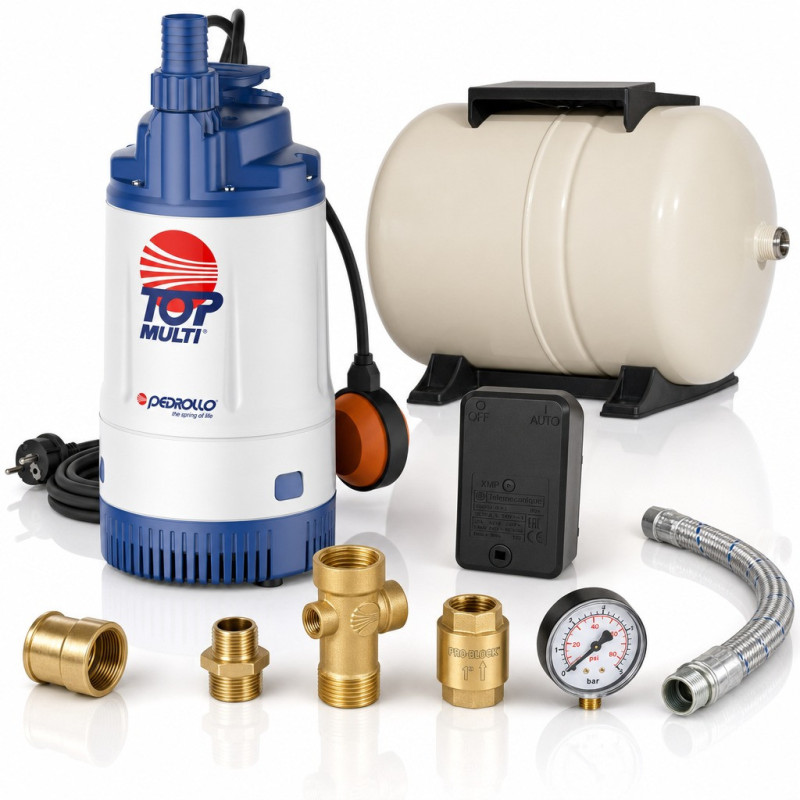

Kas įeina į Pedrollo TOP MULTI 4 komplektą su 24 l talpa

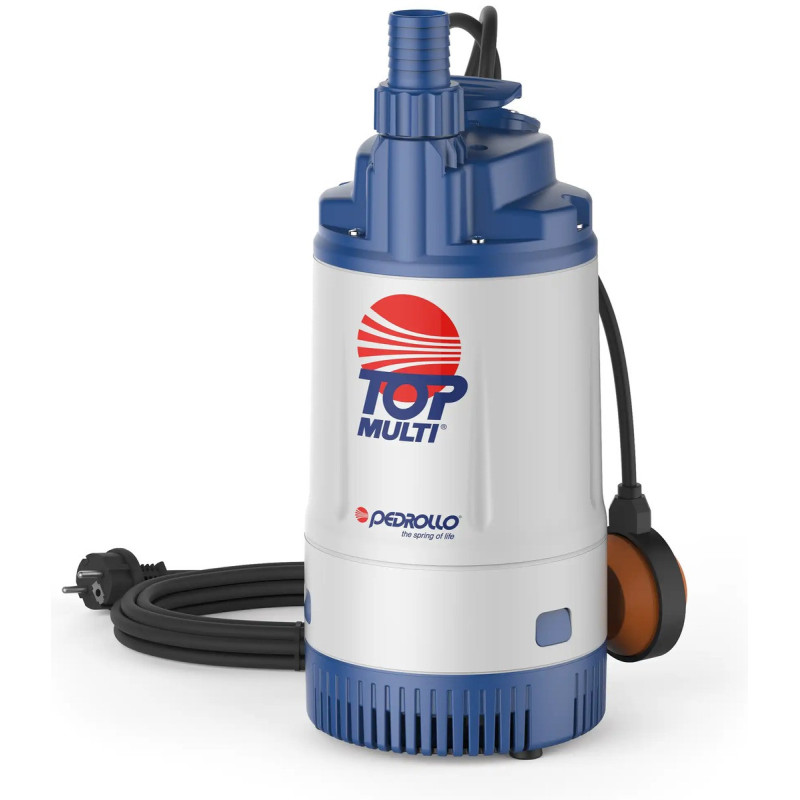

- Pedrollo TOP MULTI 4 vandens siurblys su 10 m kabeliu, Schuko kištuku, plūdiniu jungikliu ir įmontuotu 12.5 µF kondensatoriumi
- Žalvarinė redukuota mova 1 1/4"F x 1"F
- Žalvarinis nipelis 1"M x 1"M
- Atbulinis vožtuvas 1"F x 1"F su metaline sklende, montuojamas prie siurblio išėjimo

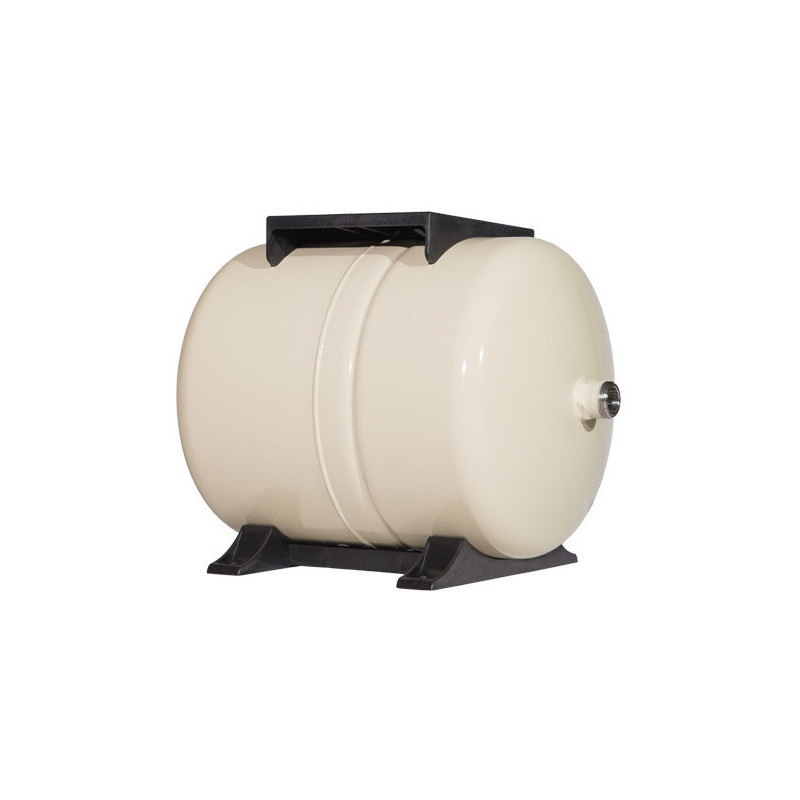

- Horizontali 24 l diafragminė hidroforo talpa su butilo membrana, 1" jungtimi ir iki 10 bar darbiniu slėgiu

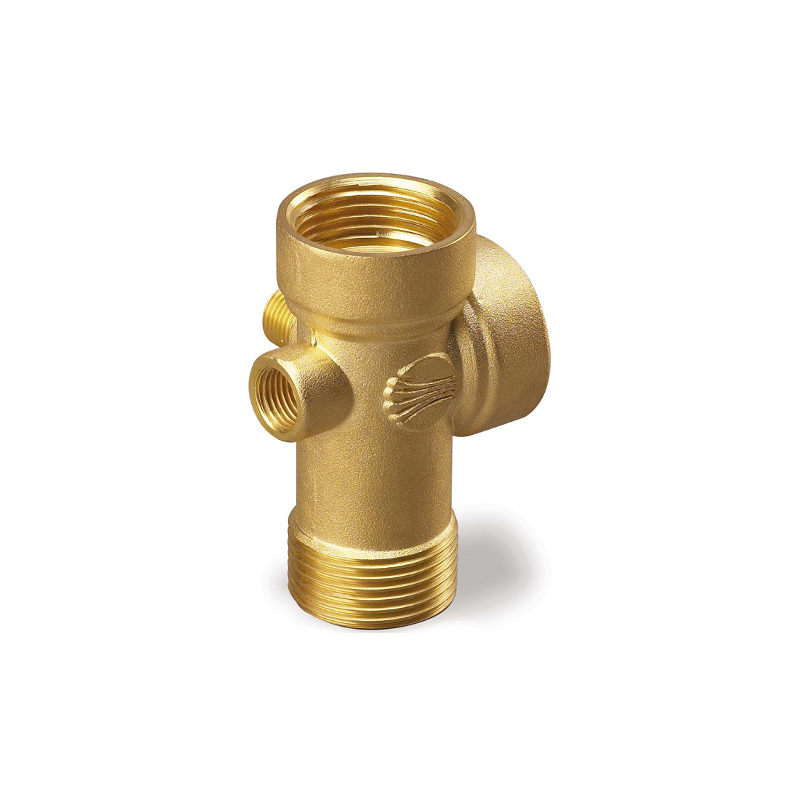

- Žalvarinis penkiašakis 1"M x 1"F x 1"F x 1/4"M x 1/4"F

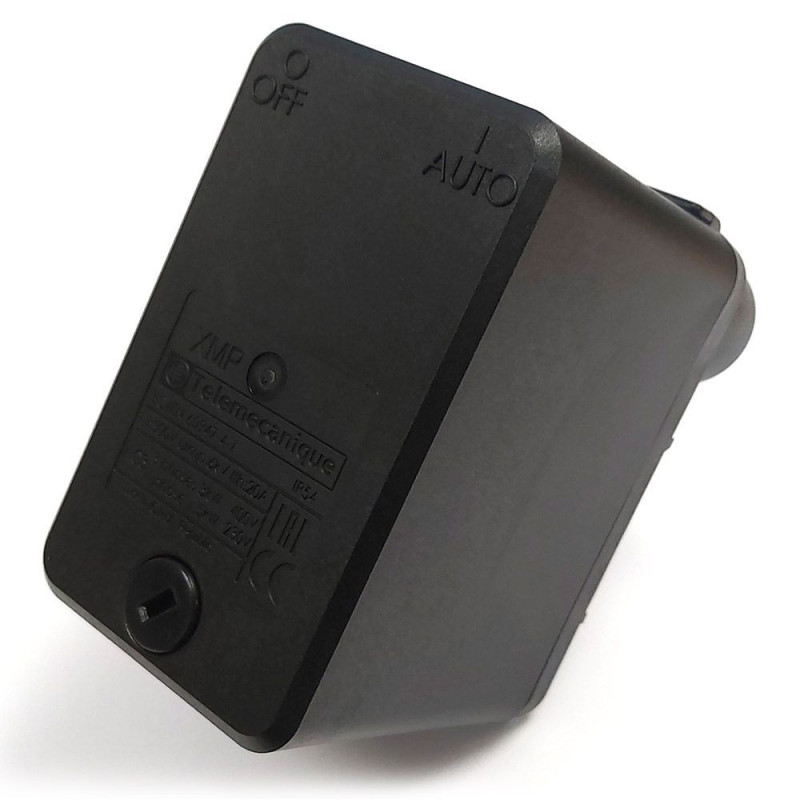

- Telemecanique XMP mechaninė slėgio relė, reguliuojama 1-6 bar diapazone, IP54
- Manometras 0-6 bar su 1/4"M jungtimi
- Antivibracinė 600 mm žarna 1"M x 1"F su nerūdijančiojo plieno pyne
Komplektas baigiasi 1" vidiniu sriegiu prie siurblio vožtuvo ir penkiašakio. Perėjimą į PE 25/32, PP ar metalinį vamzdį klientas pasirenka atskirai. Vamzdžio, lyno, vamzdžio jungčių ir kabelio ilgintuvo komplekte nėra.
Į ką atkreipti dėmesį
- Virš Pedrollo TOP MULTI 4 gali būti ne daugiau kaip 10 m vandens.
- Siurbiamas vanduo turi būti švarus, be smėlio ir abrazyvinių dalelių, o jo temperatūra negali viršyti 40 °C.
- Klasikiniame šulinyje siurblys kabinamas už rankenos. Švarioje talpoje jis gali stovėti ant dugno, o upėje ar ežere statomas ant pakylos.
- Siurblio negalima kelti ar laikyti už 10 m elektros kabelio arba vandens žarnos.
- Leistina iki 20 įsijungimų per valandą. 24 l talpa ir apie 8 l naudingasis tūris padeda mažinti darbo ciklų skaičių.
- Talpos oro slėgis tikrinamas išleidus vandenį ir nustatomas 0.2-0.3 bar žemiau relės įsijungimo ribos.
- Išsijungimo slėgio negalima didinti daugiau kaip iki 3.5 bar. Esant 10-15 m pakėlimui rekomenduojama nustatyti maždaug 3.0 bar ribą.
- 230 V lizdas turi būti įžemintas. Rekomenduojama naudoti iki 30 mA nuotėkio srovės relę.
- 24 l talpa, Telemecanique XMP relė ir 0-6 bar manometras montuojami sausoje, nešąlančioje patalpoje arba tinkamai įrengtoje šulinio kameroje.
Pagrindiniai Pedrollo TOP MULTI 4 komplekto parametrai
- Variklio atiduodama galia - 0.75 kW
- Maitinimas ir srovė - 230 V, 3.9 A
- Maksimalus našumas - 80 l/min
- Maksimalus slėgis - 50 m, iki 52 m be debito
- Panardinimo gylis ir vandens temperatūra - iki 10 m, iki 40 °C
- Siurblio matmenys ir svoris - Ø178 mm, aukštis 415 mm, 10.4 kg
- Hidroforo talpa - 24 l, 1" jungtis, iki 10 bar, svoris 5.1 kg
- Automatika ir jungtys - Telemecanique XMP 1-6 bar, manometras 0-6 bar, 1" vandens jungtys
