Hidroforas Pedrollo FUTURE JETm 1AX-80CL 0.55kW 44m 100L/min.

Pedrollo FUTURE JETm1AX 0.55 kW hidroforas su 80 l membraniniu baku pasiekia 44 m kėlimo aukštį esant 5 l/min debitui, tiekia iki 100 l/min esant 9 m kėlimo aukščiui ir gali siurbti vandenį, kai manometrinis įsiurbimo aukštis siekia iki 9 m. Didelis bakas sukaupia apie 27.6 l naudingo vandens, todėl siurblys rečiau įsijungia naktį, laistant ar vandeniu vienu metu naudojantis keliems žmonėms.

Kaip veikia Pedrollo FUTURE JETm hidroforas

Tai paruoštas automatinio vandens tiekimo komplektas namui ar sodybai. Jį sudaro vienos sparnuotės savisiurbis JET siurblys, horizontalus slėginis bakas ir Jūsų pasirinkta valdymo relė. Komplektas tinka švariam vandeniui tiekti iš šulinio, seklaus gręžinio arba talpos.

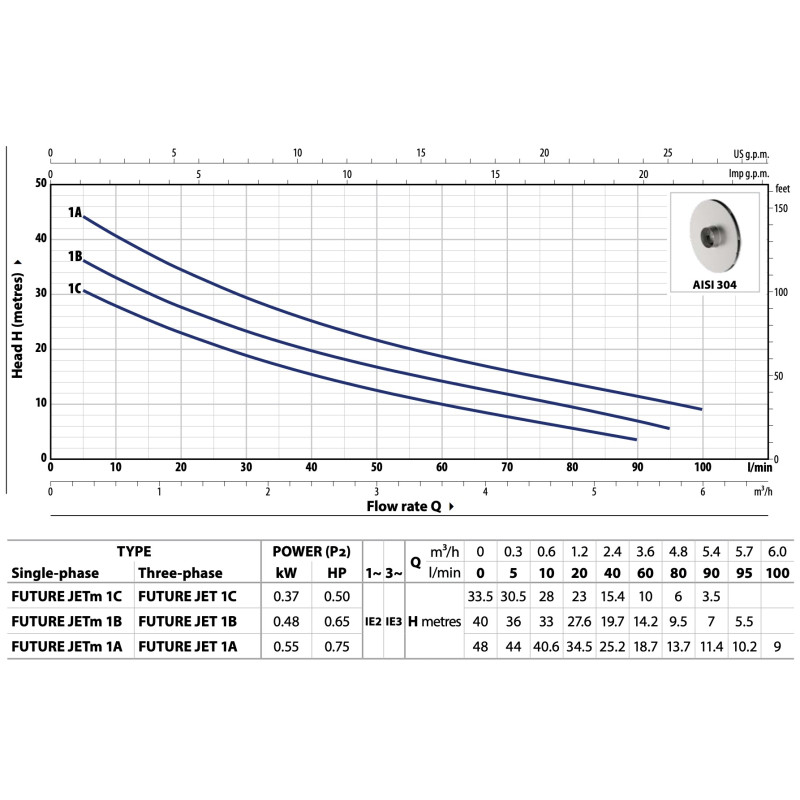

FUTURE JETm1AX hidraulika sukurta taip, kad siurblys išlaikytų reikiamą slėgį esant mažam vandens poreikiui, o padidėjus debitui papildomas kanalas leistų tiekti didesnį srautą. Konkretūs darbo taškai, kai įsiurbimo aukštis yra 0 m:

• 44 m kėlimo aukštis esant 5 l/min debitui;
• 34.5 m esant 20 l/min debitui;
• 25.2 m esant 40 l/min debitui;
• 18.7 m esant 60 l/min debitui;
• iki 100 l/min esant 9 m kėlimo aukščiui;
• uždarius išvadą pasiekiamas 48 m kėlimo aukštis.

Realioje sistemoje srautą ir slėgį sumažina įsiurbimo aukštis, vamzdžių ilgis, skersmuo, alkūnės, filtrai ir kitos vietinės kliūtys. Todėl siurblį verta rinktis pagal reikiamą darbo tašką, o ne vien pagal didžiausią srautą.

Kodėl 80 l bakas svarbus praktiškai

Slėginis bakas kaupia vandenį naudodamas suspaustą orą. Atsukus čiaupą nedidelis vandens kiekis pirmiausia tiekiamas iš bako. Siurblys įsijungia tik tada, kai slėgis nukrinta iki relės įjungimo ribos. Pasiekus išjungimo ribą, relė siurblį sustabdo.

Tai ypač naudinga, kai vandens reikia dažnai, bet trumpam. Pavyzdžiui, naktį nuleidus vandenį ar trumpam atsukus čiaupą, siurblys neturi įsijungti kiekvieną kartą. Mažesnis paleidimų skaičius taip pat reiškia mažiau triukšmo ir mažesnę variklio bei paleidimo įrangos apkrovą. Gamintojas numato ne daugiau kaip 20 paleidimų per valandą.

Svarbu suprasti, kad 80 l yra nominali bako talpa, o ne tokio pat dydžio vandens atsarga. Kai relės ribos yra maždaug 1.5-3.0 bar, tarp siurblio išjungimo ir kito įjungimo galima panaudoti apie 27.6 l vandens. Tikslus kiekis priklauso nuo relės ribų ir bako oro slėgio.

Bakas turi keičiamą butilo gumos membraną. Jam suteikiama 24 mėn. garantija. Bako oro slėgis paprastai nustatomas maždaug 0.2 bar mažesnis už relės įjungimo slėgį. Jį reikia tikrinti tada, kai vandens sistemoje nėra slėgio.

Relės pasirinkimas

Kortelėje galite pasirinkti vieną iš dviejų valdymo būdų:

• Mechaninė slėgio relė - paprastas valdymas pagal nustatytas įjungimo ir išjungimo slėgio ribas. Ji neturi apsaugos nuo sausos eigos.
• Elektroninė relė su apsauga nuo sausos eigos - valdo siurblį ir jį sustabdo, kai vandens šaltinyje nebelieka vandens.

Apsauga nuo sausos eigos ypač aktuali šuliniuose ar talpose, kur vandens lygis gali pastebimai svyruoti.

Konstrukcija ir elektriniai duomenys

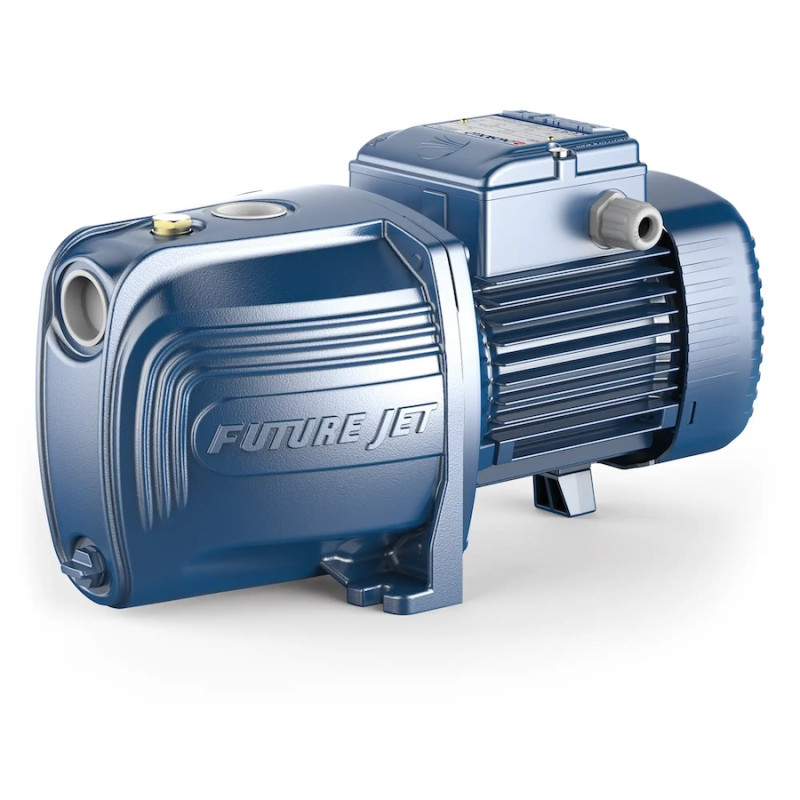

Pedrollo FUTURE JETm1AX turi ketaus korpusą su kataforezine danga, AISI 304 dangtį ir AISI 431 veleną. Technopolimerinė sparnuotė yra specialiai šiai versijai gamintojo užsakoma dalis, o ežektorius pagamintas iš Noryl inžinerinio plastiko. Siurblyje įmontuota šiluminė variklio apsauga.

Pagrindiniai duomenys:

• variklio galia - 0.55 kW arba 0.75 HP;
• maitinimas - vienfazis, 230 V;
• vardinė srovė - 4 A;
• didžiausias darbinis slėgis - 6 bar;
• didžiausia skysčio ir aplinkos temperatūra - iki +40 °C;
• siurblio garantija - 24 mėn.;
• pagaminta Italijoje.

Kam tinka šis 80 l hidroforas

9 m įsiurbimo aukštis reiškia vertikalų atstumą nuo siurblio iki vandens lygio jam veikiant. Tai nėra bendras šulinio ar gręžinio gylis.

Montavimo ir priežiūros sąlygos

Prieš pirmą paleidimą siurblio korpusą ir įsiurbimo vamzdį reikia pripildyti vandens. Siurblio negalima paleisti sausai, nes gali būti pažeistas mechaninis sandariklis.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Jo gale montuojamas kojinis vožtuvas, panardintas bent 0.5 m žemiau vandens paviršiaus. Visos įsiurbimo jungtys turi būti sandarios, nes net ir nedidelis oro patekimas apsunkina vandens pakėlimą ir trikdo siurblio darbą.

Hidroforą reikia montuoti sausoje, nuo šalčio ir oro sąlygų apsaugotoje patalpoje. Jei kyla užšalimo pavojus, iš siurblio ir vamzdyno būtina išleisti vandenį. Bent kartą per sezoną verta patikrinti bako oro slėgį ir įsitikinti, kad siurblys neviršija 20 paleidimų per valandą.
