Hidroforas Pedrollo FUTURE JETm 1AX-80APT 0.55kW 44m 100L/min.

Pedrollo FUTURE JETm1AX su 80 l diafragminiu baku - paruoštas 0.55 kW automatinio vandens tiekimo komplektas, skirtas tiekti vandenį iš šulinio, seklaus gręžinio ar talpos. Siurblys sukuria 44 m kėlimo aukštį esant 5 l/min srautui, tiekia iki 100 l/min ir gali įsiurbti vandenį iš iki 9 m gylio. Didelis bakas sumažina paleidimų skaičių, todėl komplektas tinka namui su keliais vandens vartotojais, pirtimi ar laistymo sistema.

Kaip veikia Pedrollo FUTURE JET hidroforas

FUTURE JETm1AX yra vienos sparnuotės savisiurbis JET siurblys. Jo hidraulika pritaikyta dviem skirtingoms darbo situacijoms: esant mažam vandens poreikiui siurblys palaiko didesnį slėgį, o srautui augant papildomas hidraulinis kanalas leidžia tiekti daugiau vandens. Didžiausias srautas siekia 100 l/min, kai kėlimo aukštis yra 9 m.

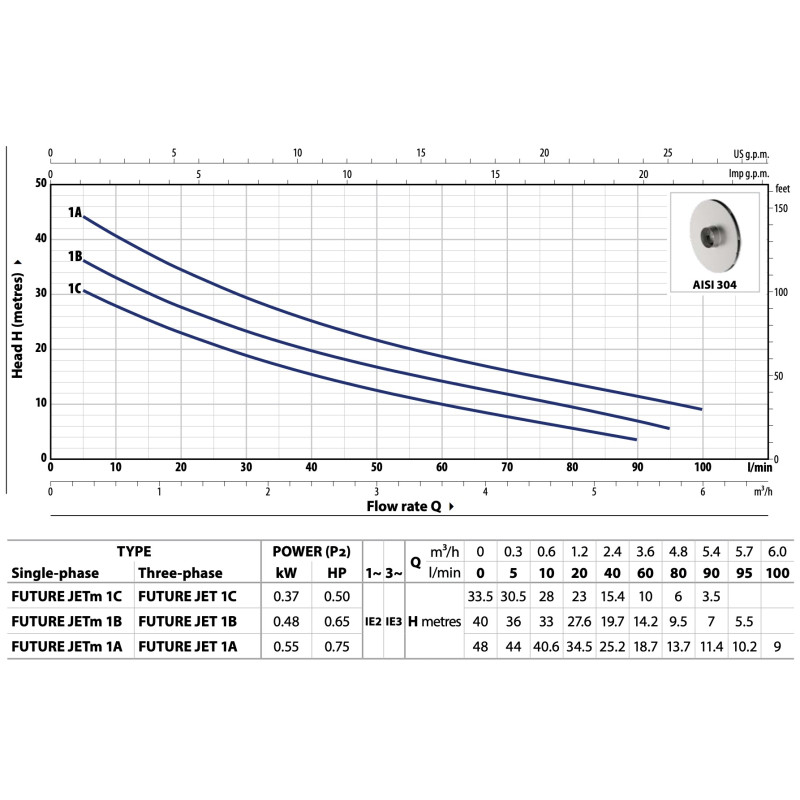

Faktinį darbo tašką lemia ir debitas:

• 5 l/min - 44 m kėlimo aukštis
• 20 l/min - 34.5 m
• 40 l/min - 25.2 m
• 60 l/min - 18.7 m
• uždarius išvadą - 48 m

Tai reiškia, kad 44 m nėra pastovus kėlimo aukštis visame darbo diapazone. Kuo daugiau vandens sistema sunaudoja per minutę, tuo mažesnį slėgį siurblys gali palaikyti. Renkantis hidroforą svarbu vertinti ne vien didžiausią skaičių, bet ir tašką, kuriame susitinka reikalingas srautas ir sistemos pasipriešinimas.

80 l bakas kaupia suslėgtą vandenį. Atsukus čiaupą ar naktį nuleidus vandenį, sistema pirmiausia naudoja bake sukauptą kiekį. Siurblys įsijungia tik slėgiui nukritus iki relės įjungimo ribos. Dėl to jis paleidžiamas rečiau ir vienu kartu veikia ilgiau. Tai sumažina paleidimo triukšmą ir apsaugo variklį nuo pernelyg dažno junginėjimo.

Nominali 80 l bako talpa nėra 80 l vandens atsarga. Kai relės ribos yra 1.5-3.0 bar, tarp įjungimo ir išjungimo galima sunaudoti maždaug 27.6 l vandens. Tikslus kiekis priklauso nuo relės nustatymų ir bako oro slėgio. Tokios talpos privalumas labiausiai jaučiamas, kai vandenį vienu metu naudoja keli žmonės, veikia laistymo sistema arba dažnai paimami nedideli vandens kiekiai.

Diafragminiame bake įrengta fiksuota butilo gumos diafragma su polipropileno įklotu, todėl vanduo neliečia metalinės bako sienelės. Leidžiamas bako darbinis slėgis siekia 10 bar, o bakui taikoma 60 mėnesių garantija.

Siurblio konstrukcija ir valdymas

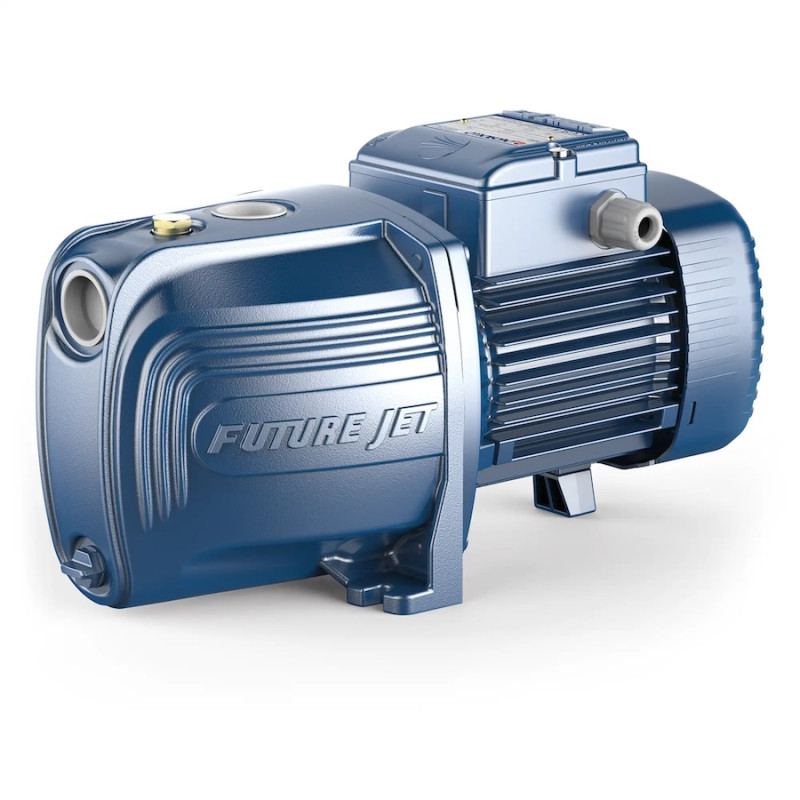

Pedrollo FUTURE JETm1AX turi ketaus korpusą su kataforezine danga, AISI 304 dangtį, technopolimerinę sparnuotę, Noryl ežektorių ir AISI 431 veleną. Vienfazio 230 V variklio vardinė galia yra 0.55 kW, o vardinė srovė - 4 A. Įmontuota šiluminė apsauga saugo variklį nuo perkaitimo. Siurbliui taikoma 24 mėnesių garantija, jis pagamintas Italijoje.

Kortelėje galima pasirinkti vieną iš dviejų valdymo būdų:

• Mechaninė slėgio relė - paprastas valdymas be elektronikos. Ji įjungia ir išjungia siurblį pagal sistemos slėgį, tačiau neturi apsaugos nuo sausos eigos.
• Elektroninė relė su apsauga nuo sausos eigos - sustabdo siurblį, kai vandens šaltinyje nebelieka vandens arba jo nepakanka saugiam darbui.

Pedrollo savo hidroforų sistemoms rekomenduoja 1.2-3.2 bar slėgio ribas. Bako oro slėgis paprastai nustatomas maždaug 0.2 bar mažesnis už relės įjungimo slėgį. Slėgį reikia matuoti išjungus siurblį, išleidus vandenį ir panaikinus slėgį sistemoje.

Ar šis hidroforas tinka Jūsų sistemai?

Iki 9 m įsiurbimo aukštis reiškia atstumą nuo veikiančio siurblio iki vandens lygio. Tai nėra bendras šulinio ar gręžinio gylis.

Į ką atkreipti dėmesį montuojant

Prieš pirmąjį paleidimą siurblio korpusą ir įsiurbimo vamzdį reikia pripildyti vandens. Sausa eiga gali pažeisti mechaninį sandariklį, todėl naudojant mechaninę relę ypač svarbu užtikrinti, kad šaltinyje pakaktų vandens.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Jo gale montuojamas kojinis vožtuvas, panardintas bent 0.5 m po vandeniu. Įsiurbimo linija turi būti sandari, nes net ir nedidelis oro patekimas trukdo siurbliui užsipildyti ir mažina jo našumą.

Didžiausias leidžiamas siurblio darbinis slėgis yra 6 bar. Skysčio ir aplinkos temperatūra negali viršyti +40 °C. Gamintojas leidžia iki 20 paleidimų per valandą, todėl 80 l bakas naudingas sistemose, kuriose vanduo naudojamas dažnai.

Komplektą reikia montuoti sausoje, nuo šalčio ir oro sąlygų apsaugotoje patalpoje. Jei kyla užšalimo pavojus, iš siurblio ir vamzdyno būtina išleisti vandenį. Bako oro slėgį verta patikrinti bent kartą per sezoną.
