Nuotekų siurblinė su smulkintuvu Pedrollo SAR 100 - TIGm1.1 1.1kW 230V max. 22.5m 150L/min.

Pedrollo SAR 100 skirta tada, kai buitinės nuotekos negali ištekėti savitaka: namas stovi žemiau nei išorinė kanalizacija ar nuotekų valykla, arba trasą tenka vesti toliau, nei leidžia natūralus nuolydis. Į 100 l talpą nuotekos savitaka suteka iš namo ar atskiro aukšto, o panardinamas siurblys jas slėgine linija perpumpuoja aukštyn arba didesniu atstumu.

Tai ne kompaktiškas įrenginys vienam prietaisui aptarnauti, o viso sanitarinio mazgo ar namų ūkio nuotekų surinkimo ir slėginio perpumpavimo siurblinė. Ją galima statyti paviršiuje, pavyzdžiui, rūsyje ar techninėje patalpoje, arba užkasti po žeme šalia namo, jei taip patogiau pagal sklypą ir aptarnavimo prieigą.

Pedrollo SAR 100 - TIGm1.1 savybės ir panaudojimo apribojimai

Veikimo mechanika

• Nuotekos į baką patenka savitaka per DN 110 įvadą, todėl vidaus vamzdynas iki siurblinės turi turėti nuolydį.
• 100 l bakas veikia kaip buferis: jis sukaupia įtekantį srautą ir leidžia siurbliui dirbti ciklais, o ne junginėtis nuo kiekvieno mažo pritekėjimo.
• Plūdinis jungiklis automatiškai įjungia siurblį, kai nuotekų lygis pasiekia nustatytą ribą.
• Siurblys stumia nuotekas slėgine linija į išorinę kanalizaciją, valyklą ar kitą priėmimo tašką.
• Atbulinis vožtuvas slėginėje linijoje neleidžia išstumtoms nuotekoms grįžti atgal į baką po siurblio sustojimo.
• DN 50 ventiliacija išlygina slėgį bake ir padeda mažinti kvapų sklidimą per prijungtus prietaisus.

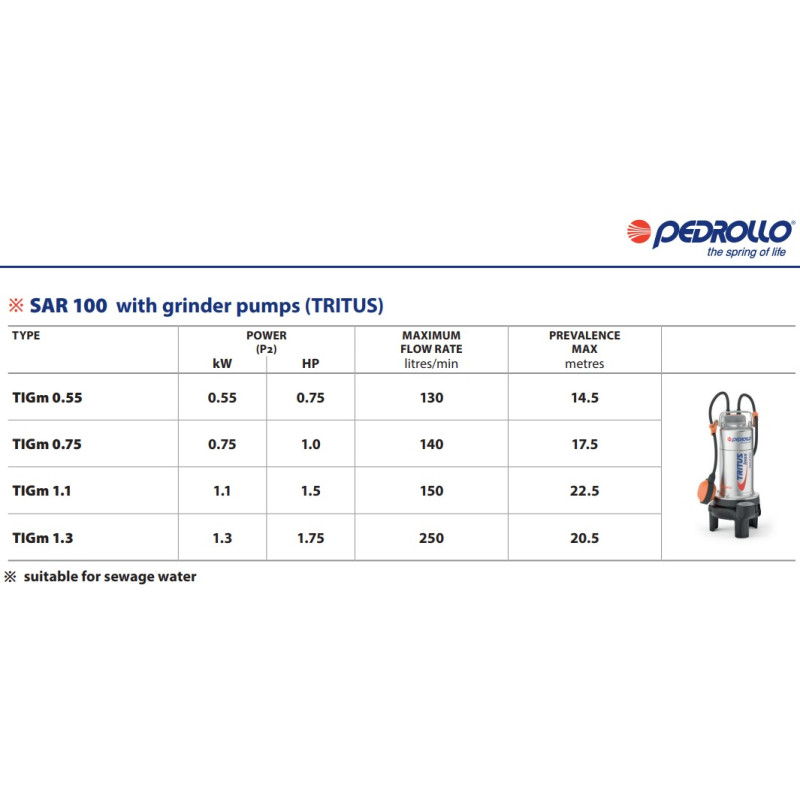

Siurblio tipas ir parinkimas

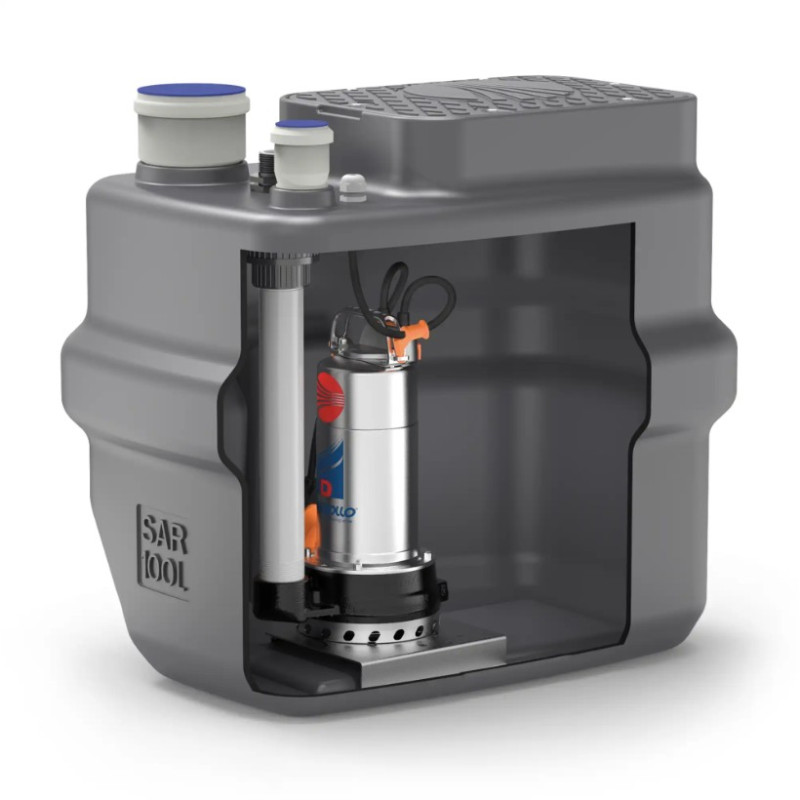

• SAR 100 komplektuojama su panardinamu siurbliu su smulkintuvu.
• Smulkintuvas pagamintas iš nerūdijančiojo plieno AISI 440C.
• Smulkintuvas susmulkina fekalijas, tualetinį popierių ir pluoštines medžiagas, todėl nuotekas galima stumti plonesne 1¼" slėgine trasa.
• Šis sprendimas ypač naudingas, kai reikia didesnio kėlimo aukščio, ilgesnės trasos arba kai nepatogu kloti didelio skersmens slėginį vamzdyną.
• Renkantis svarbu vertinti ne tik talpą, bet ir bendrą apkrovą siurbliui: aukščio skirtumą iki išorinio tinklo ir trasos pasipriešinimą.
• Kuo ilgesnė trasa, kuo daugiau alkūnių ir kuo mažesnis vamzdžio skersmuo, tuo didesnį pasipriešinimą siurblys turi įveikti.
• SAR 100 tinka viso namo ar aukšto sanitariniam mazgui, taip pat vietoms, kur nuotekų sistema naudojama intensyviau: kavinėms, mokykloms, viešiesiems tualetams.

Dydžio pasirinkimas

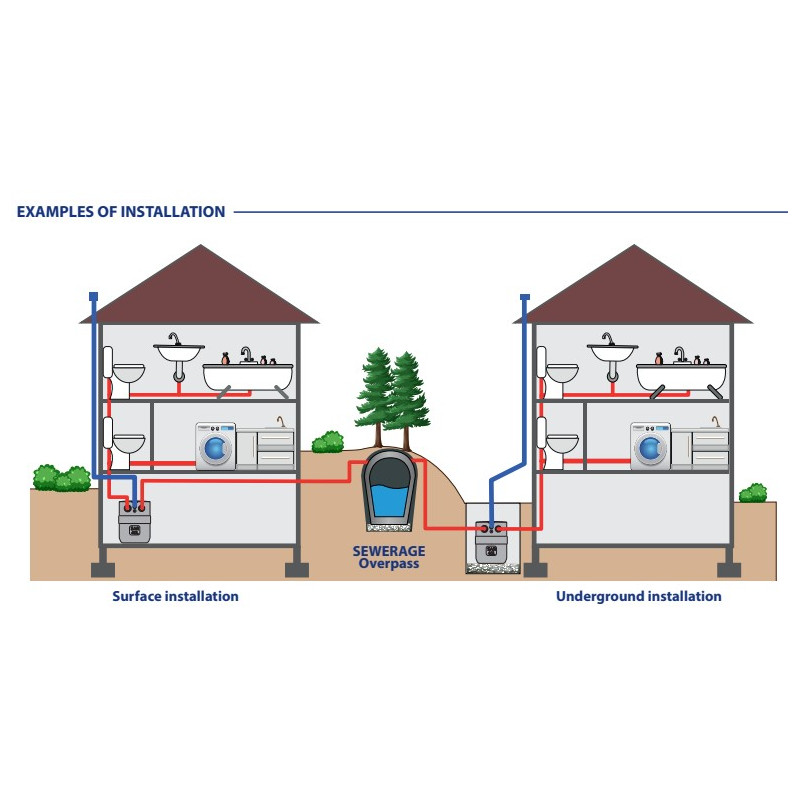

Montavimas

• Siurblinę galima montuoti paviršiuje, pavyzdžiui, rūsyje, katilinėje ar techninėje patalpoje.
• Siurblinę galima užkasti po žeme šalia namo, jei toks sprendimas geriau atitinka sklypo planą ir vamzdynų kryptį.
• Bakas yra sandarus ir pagamintas iš polietileno.
• Montavimo vietoje reikia palikti prieigą prie dangčio, siurblio ir prijungimų, nes įrenginį teks periodiškai apžiūrėti.
• Dangtis nevaikštomas, todėl jo negalima naudoti kaip grindų, tako ar apkrovą laikančio paviršiaus.
• Vidaus įvadas į siurblinę turi veikti savitaka, o slėginė linija nuo siurblio jau dirba kaip priverstinio perpumpavimo trasa.
• Ventiliacijos linijos nereikėtų aklinti, nes be oro judėjimo bake gali atsirasti slėgio svyravimų ir kvapų problemų.

Naudojimo ribos ir ko negalima pumpuoti

• Didžiausia pumpuojamo skysčio temperatūra - iki +40 °C.
• Negalima pumpuoti smėlio, žvyro ar kitų abrazyvinių dalelių, nes jos dilina siurblio hidraulinę dalį ir smulkintuvą.
• Negalima į sistemą leisti statybinių atliekų, cemento, glaisto, skiedinio likučių ar kitų kietėjančių medžiagų.
• Negalima pumpuoti tirpiklių ir agresyvių cheminių medžiagų.
• Į sistemą neturėtų patekti higienos priemonės, šluostės, plastikas ir kiti daiktai, kurie nėra skirti buitinei kanalizacijai.
• Periodinė apžiūra padeda laiku pastebėti nuosėdas, plūdės strigimą, netipinį siurblio darbą ar kvapus iš ventiliacijos.

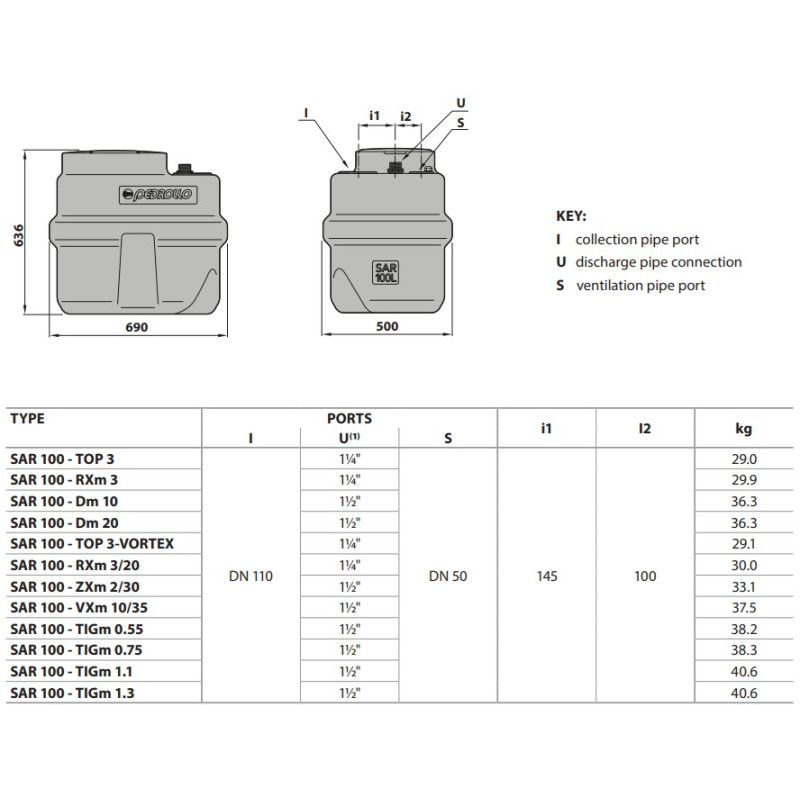

Prijungimai ir matmenys

• Įvadas: DN 110.
• Slėginis išvadas: 1½".
• Ventiliacija: DN 50.
• Matmenys (PxAxG): 69x50x64.5 cm.
• Maitinimas: vienfazis 230 V.
• Kabelio ilgis: 10 m.
• TIGm1.1 ir TIGm1.3 versijose numatytas paleidimo ir apsaugos pultas.

Komplektacija

• 100 l polietileninis bakas.
• Panardinamas siurblys su smulkintuvu.
• Plūdinis jungiklis.
• 10 m kabelis.
• Nevaikštomas dangtis.
