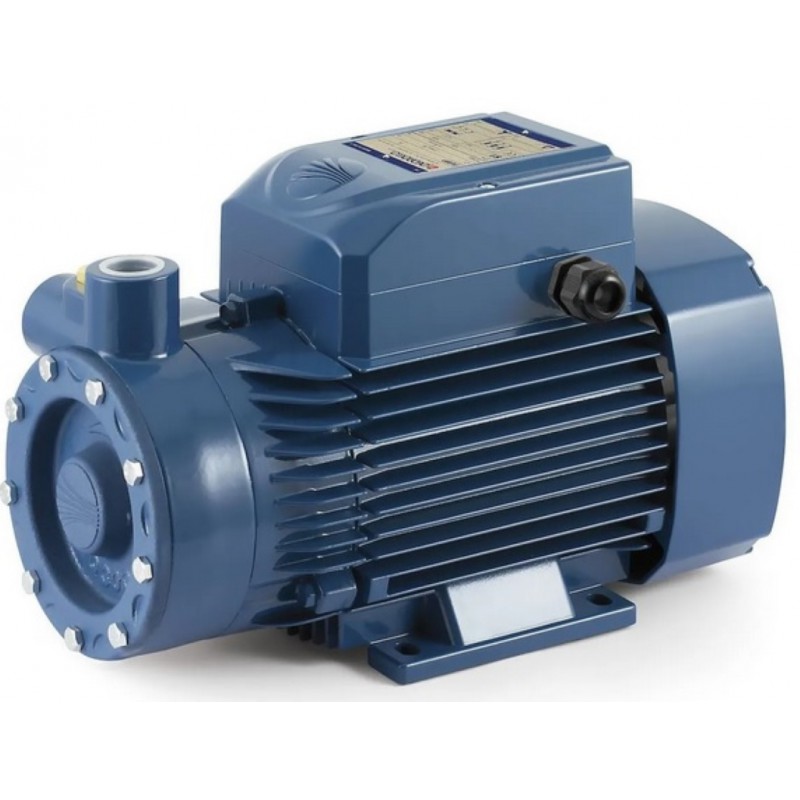

Sausai statomas horizontalus siurblys Pedrollo PQ3000 2.2kW 400V max. 180m 50L/min.

Pedrollo PQ3000 - 2.2 kW galios trifazis 230/400 V periferinis siurblys, pasiekiantis 180 m kėlimo aukštį esant 5 l/min srautui ir tiekiantis iki 50 l/min. Jis skirtas pramoninėms sistemoms ir montuotojams, kuriems reikia labai didelio slėgio, tačiau pakanka palyginti nedidelio švaraus vandens ar kito siurblio medžiagoms nekenkiančio skysčio srauto.

Kaip Pedrollo PQ3000 sukuria didelį slėgį

PQ3000 veikia periferinio siurblio principu. Bronzinis darbaratis suka vandenį siaurame kanale aplink savo kraštą. Vanduo daug kartų grįžta prie darbaračio mentelių ir kiekvieną kartą gauna papildomos energijos. Taip siurblys sukuria didelį slėgį, nors jo tiekiamas srautas išlieka nedidelis.

Šį veikimo principą aiškiai parodo darbo kreivė. Esant 5 l/min srautui, siurblys pasiekia 180 m kėlimo aukštį. Didėjant srautui, kėlimo aukštis nuosekliai mažėja: esant 30 l/min jis siekia 103 m, o esant didžiausiam 50 l/min srautui išlieka 50 m. Todėl PQ3000 reikia rinktis pagal konkretų darbo tašką, o ne vien pagal didžiausią kėlimo aukštį ar didžiausią srautą.

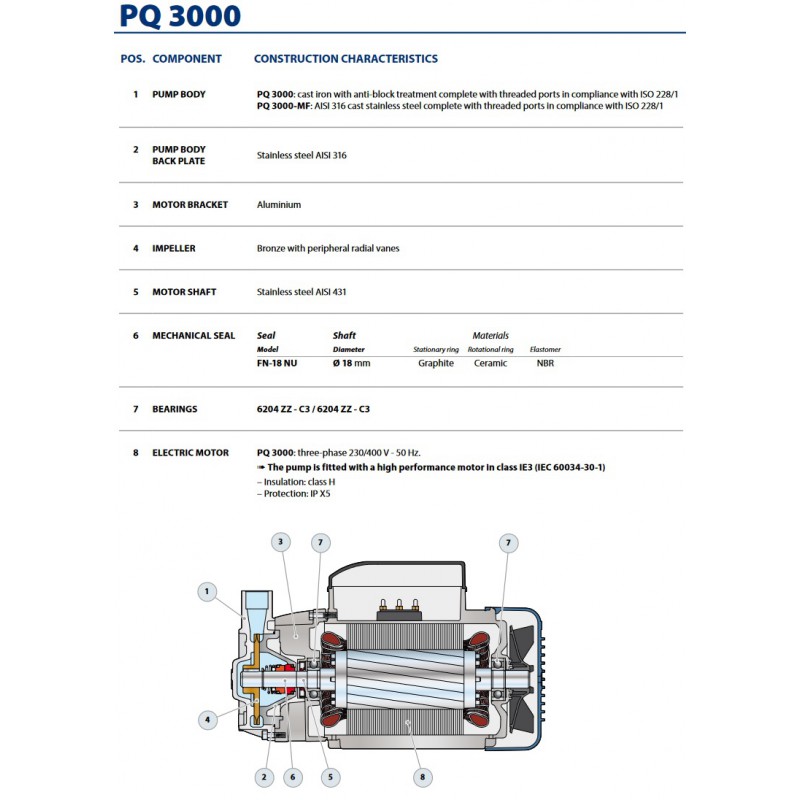

Didžiausias leistinas darbinis slėgis yra 18 bar. Siurblio korpusas pagamintas iš ketaus ir specialiai apdorotas, kad būtų apsaugotas nuo užsiblokavimo, darbaratis - iš bronzos, o sandariklio dangtis - iš AISI 316 nerūdijančio plieno. Velenui naudojamas AISI 431 nerūdijantis plienas. Mechaninio sandariklio medžiagų porą sudaro grafitas, keramika ir NBR.

Variklis atitinka IE3 efektyvumo klasę ir yra skirtas nuolatiniam S1 darbo režimui. Izoliacijos klasė - F, apsaugos klasė - IP X5. Tai sausai montuojamas horizontalus siurblys, todėl jis įrengiamas ne skysčio talpoje, o už jos ar tiekimo linijos ribų, užtikrinant tinkamas įsiurbimo sąlygas.

Darbo taškai ir pasirinkimas

Gamintojo darbo taškai pateikti, kai manometrinis įsiurbimo aukštis yra 0 m:

Visas siurblio darbo intervalas yra 5-50 l/min, arba 0.3-3 m³/val., o kėlimo aukštis šiame intervale siekia 180-50 m.

Lentelėje nurodytas kėlimo aukštis reiškia bendrą manometrinį aukštį. Parenkant siurblį, reikia sudėti manometrinį įsiurbimo aukštį, vertikalų pakilimą iki aukščiausio sistemos taško, vamzdžių ir armatūros pasipriešinimą bei galiniame taške reikalingą slėgį. Tik tada apskaičiuotą darbo tašką galima palyginti su lentelėje pateiktais duomenimis.

Pavyzdžiui, jei sistemai reikia 30 l/min, PQ3000 šiame taške sukuria 103 m kėlimo aukštį. Jei reikia 50 l/min, galimas kėlimo aukštis sumažėja iki 50 m. Siurblys netinka sistemai, kurioje vienu metu reikia ir 180 m kėlimo aukščio, ir 50 l/min srauto, nes tai yra skirtingi tos pačios darbo kreivės galai.

PQ3000 tinka tuomet, kai svarbiausias reikalavimas yra didelis slėgis esant kelių dešimčių litrų per minutę srautui. Ketaus korpusas, apdorotas siekiant apsaugoti nuo užsiblokavimo, leidžia rinktis ekonomiškesnę konstrukciją. Jei sistemos kontūre rūdys nepageidaujamos, reikėtų rinktis korpusą iš AISI 316 nerūdijančio plieno.

Skysčio ir darbo sąlygos

Siurblys skirtas švariam vandeniui be abrazyvinių dalelių ir kitiems skysčiams, kurie nekenkia jo konstrukcinėms medžiagoms. Abrazyvinės dalelės gali pažeisti darbaratį ir mechaninį sandariklį, todėl PQ3000 negalima naudoti užterštam vandeniui pumpuoti.

Leistina skysčio temperatūra yra nuo -10 iki +90 °C, o aplinkos temperatūra - nuo -10 iki +50 °C. Manometrinis įsiurbimo aukštis gali siekti iki 8 m, tačiau ši riba savaime negarantuoja pasirinkto srauto. Įsiurbimo vamzdžio ilgis, skersmuo, posūkiai ir vožtuvai didina nuostolius, todėl įsiurbimo liniją reikia projektuoti kuo trumpesnę ir sandaresnę.

Siurblys nėra savisiurbis. Prieš pirmą paleidimą jo korpusą ir įsiurbimo vamzdį būtina visiškai užpildyti skysčiu. Įsiurbimo linijoje reikia įrengti dugninį vožtuvą, kuris, sustabdžius siurblį, neleistų vandeniui nutekėti atgal. Sausa eiga gali pažeisti mechaninį sandariklį, todėl siurblio negalima paleisti neužpildžius sistemos.

Kai vandens stulpas slėgio pusėje viršija 20 m, už siurblio būtina įrengti atbulinį vožtuvą. Jis neleidžia sustabdžius įrenginį susidariusiam vandens stulpui veikti siurblio priešinga kryptimi.

Elektros prijungimas ir montavimas

Pedrollo PQ3000 jungiamas tik prie trifazio 230/400 V tinklo. Vardinė srovė yra 12.9 A esant 230 V ir 7.5 A esant 400 V. Variklio apsaugos automatą pagal vardinę srovę turi įrengti vartotojas. Po prijungimo taip pat būtina patikrinti sukimosi kryptį, nes dėl neteisingos fazių sekos variklis sukasi priešinga kryptimi ir siurblys nepasiekia numatytų parametrų.

Įsiurbimo ir slėgio jungtys - 3/4". Siurblio ilgis yra 356 mm, aukštis - 211 mm, svoris - 19.9 kg. Įrenginį reikia tvirtinti ant stabilaus pagrindo, o vamzdynus paremti atskirai, kad jų svoris ir įtempiai nebūtų perduodami siurblio korpusui.

Pedrollo PQ3000 pagamintas Italijoje. Gaminiui suteikiama 24 mėn. garantija.
