Išcentrinis siurblys Ebara DWO 400 3kW 400V max. 18m 1100L/min.

Ebara DWO 400 technologinių skysčių siurbliai

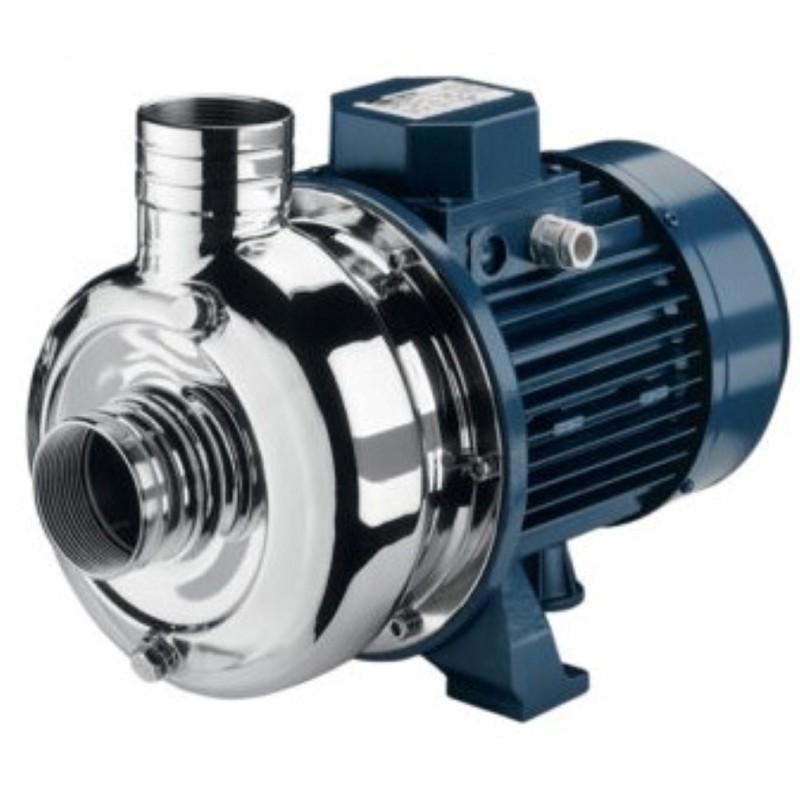

Ebara DWO - iš AISI 304 nerūdijančiojo plieno pagamintas išcentrinis siurblys su atviru darbo ratu, skirtas pramoninės plovimo įrangos skysčiams, glikolio tirpalams, vidutiniškai agresyviems skysčiams ir skysčiams su priemaišomis. Penkių modelių galia siekia 1.5-3.0 kW, našumas - iki 1100 l/min (66 m³/val.), kėlimo aukštis - iki 18 m, maksimalus darbinis slėgis - 8 bar.

DWO 400 paskirtis ir konstrukcija

DWO yra vienpakopis išcentrinis siurblys, sujungtas su varikliu bendru velenu. Skystis patenka per ašinę įsiurbimo jungtį, o išleidimo jungtis nukreipta į viršų. Darbo ratas - atviras, išcentrinio tipo.

Medžiagos ir pagrindiniai mazgai:

• siurblio korpusas, korpuso dangtis ir darbo ratas - AISI 304;
• su skysčiu besiliečianti veleno dalis - AISI 304;
• užpildymo ir išleidimo kamščiai - AISI 303;
• standartinis mechaninis veleno sandariklis - keramika / anglis / NBR;
• variklio atrama ir variklio korpusas - aliuminis;
• veleną laiko uždari rutuliniai guoliai.

Su standartiniu mechaniniu sandarikliu leidžiama skysčio temperatūra yra nuo -5 iki +90 °C. Maksimalus darbinis slėgis siekia 0.8 MPa (8 bar). Korpuse įrengti atskiri užpildymo ir išleidimo kamščiai.

Gamintojo instrukcijoje nurodytos tipinės DWO taikymo sritys: metalo detalių plovimo ir paviršių apdailos įrenginiai, butelių, stiklainių, dėžių ir krepšių plovimo sistemos, profesionalios indaplovės ir stiklinių plovimo mašinos, plovimo įrenginiai gamybos ciklo pabaigoje, dažymo kameros, laistymas užliejimo būdu, skysčių, taip pat ir su kietosiomis dalelėmis, perpumpavimas.

Uždaras, ventiliatoriumi aušinamas variklis yra 2 polių, 50 Hz, F izoliacijos klasės ir IP55 apsaugos laipsnio. Vienfaziai 230 V ±10 % IE2 modeliai turi variklyje įmontuotą kondensatorių ir apsaugą nuo perkrovos. Trifazių 230/400 V ±10 % IE3 modelių apsaugą nuo perkrovos turi įrengti naudotojas. Triukšmo lygis, matuojant 1 m atstumu, yra mažesnis nei 70 dB(A).

150 ir 200 dydžių siurblių ilgis yra 390 mm, 300 dydžio - 395 mm, 400 dydžio - 455 mm. Aukštis iki išleidimo jungties viršaus siekia 253 mm. Pagrindas yra 180 mm pločio, su keturiomis Ø9 mm tvirtinimo skylėmis. Hidraulinės charakteristikos išmatuotos pagal ISO 9906:2012 standarto 3B klasę.

DWO 400 modelio parinkimas

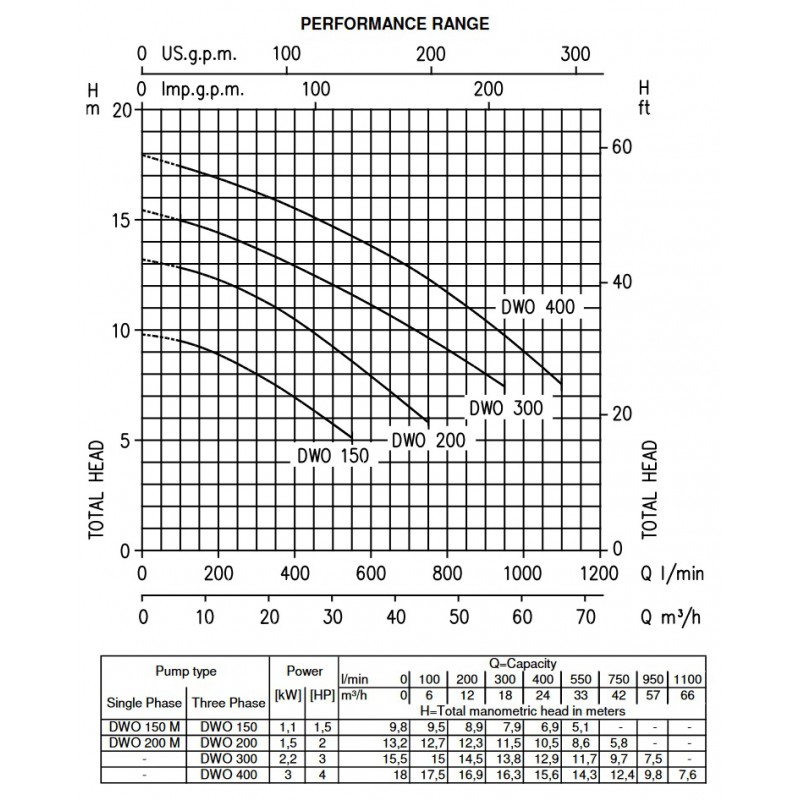

DWO modelis parenkamas pagal darbo tašką, kurį sudaro reikalingas debitas ir kėlimo aukštis, o ne vien pagal variklio galią. Darbo taškas turi patekti į ištisinę charakteristikos kreivės dalį tarp 100 l/min ir nurodytos kreivės pabaigos. Maksimalus kėlimo aukštis, kai Q = 0, ir maksimalus debitas yra skirtingi kreivės galai, todėl vienu metu jų pasiekti negalima.

DWO 200M ir DWO 200 hidraulinės charakteristikos yra vienodos: kėlimo aukštis siekia 13.2 m, o debitas - iki 750 l/min. Skiriasi maitinimas: vienfazis 230 V arba trifazis 230/400 V. Kai prieinamas tik vienfazis 230 V tinklas, pasirenkamas DWO 150M arba DWO 200M. DWO 300 ir DWO 400 turi G 2"1/2 įsiurbimo jungtį, o visų penkių modelių išleidimo jungtis yra G 2".

DWO 400 eksploatavimo ribos

DWO paskirtis - plovimo įranga, technologiniai skysčiai ir skysčiai su priemaišomis. Gamintojo instrukcijoje nurodyta, kad DWO nėra skirtas švariam vandeniui, kaip jis apibrėžtas ES ekologinio projektavimo reglamente 547/2012. Visa hidraulinė dalis pagaminta iš AISI 304 nerūdijančiojo plieno.

Kito pramoninio skysčio cheminę sudėtį ir koncentraciją prieš parenkant siurblį reikia suderinti su gamintojo technine tarnyba. Jei skystyje yra kietųjų dalelių, jų leistiną dydį taip pat reikia suderinti prieš užsakant.

Su standartiniu keramikos / anglies / NBR sandarikliu skysčio temperatūra gali būti nuo -5 iki +90 °C. Aukštesnei temperatūrai gamintojas numato kitus sandariklius, tačiau tai jau kitos siurblio versijos.

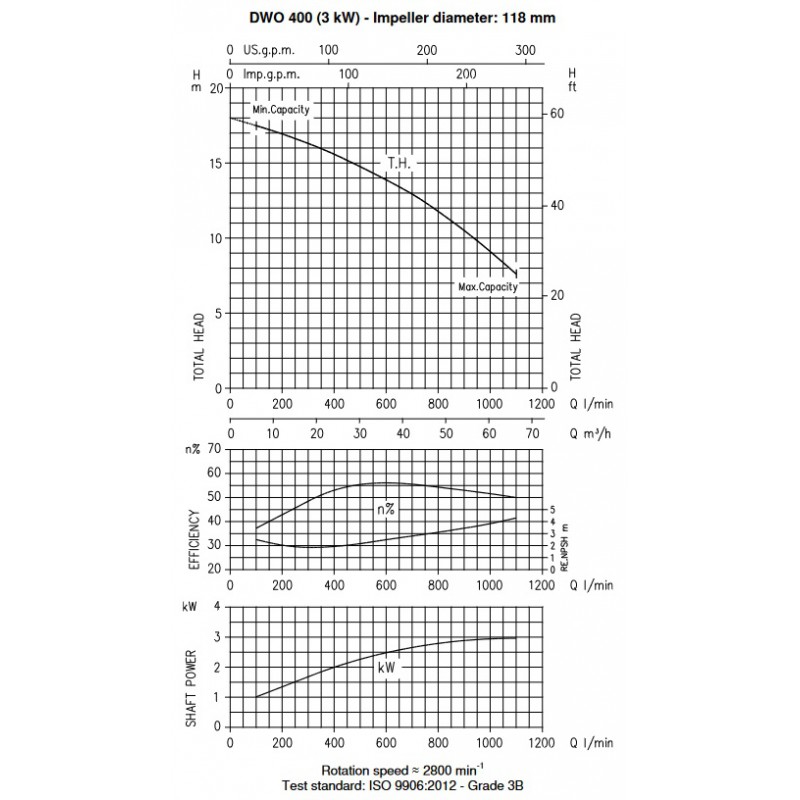

Pateiktos hidraulinės charakteristikos išmatuotos naudojant 20 °C temperatūros vandenį, kurio kinematinė klampa yra 1 mm²/s. Parenkant DWO kitokio tankio ar klampos skysčiui, pavyzdžiui, glikolio tirpalui, darbo tašką reikia perskaičiuoti.

Siurblio negalima eksploatuoti, kai debitas yra mažesnis nei 10 % didžiausio naudingumo taško debito, nes kyla perkaitimo rizika. Trifazių modelių apsaugą nuo perkrovos turi įrengti naudotojas. Prieš paleidžiant siurblį, korpusas užpildomas skysčiu per užpildymo kamštį.
