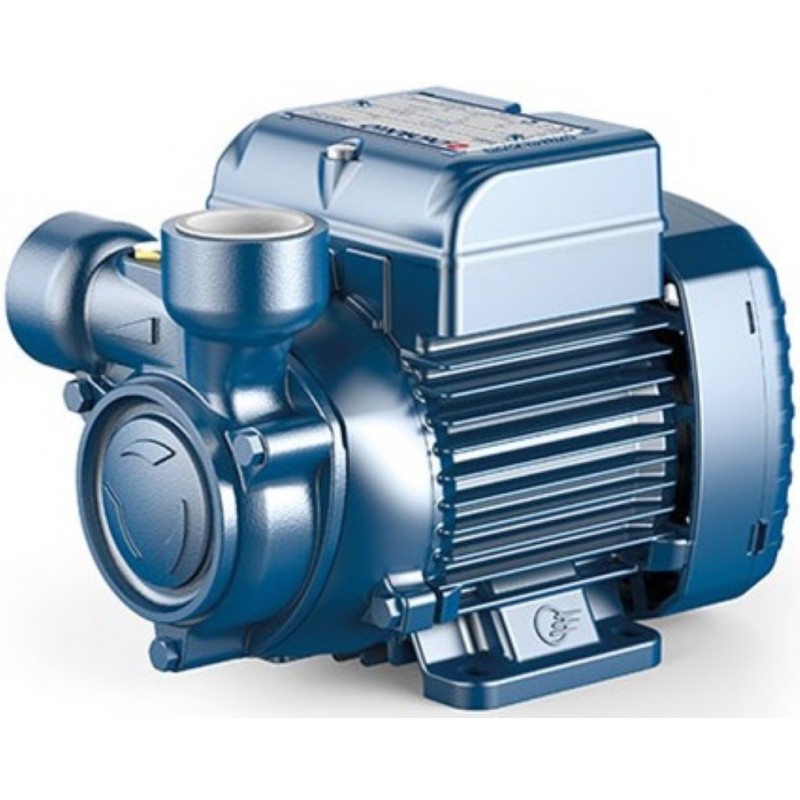

Sausai statomas horizontalus siurblys Pedrollo PQm100 1.1kW 230V max. 80m 70L/min.

Pedrollo PQm100 - 1.1 kW galios vienfazis 230 V periferinis siurblys, galintis sukurti iki 80 m kėlimo aukštį esant 5 l/min srautui ir tiekti daugiausia 70 l/min. Jis skirtas švariam vandeniui tiekti didesniame name ar sodyboje, taip pat laistyti keliais purkštuvais, kai vienu metu veikia keli vartojimo taškai ir reikia didelio slėgio. Šoninis įsiurbimas ir 322.5 mm ilgio korpusas padeda siurblį sutalpinti ribotoje erdvėje.

Kaip veikia Pedrollo PQ periferinis siurblys

PQm100 žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip 1.1 kW variklis sukuria didelį slėgį esant palyginti nedideliam vandens srautui.

Šią savybę svarbu suprasti renkantis siurblį. Didėjant srautui, kėlimo aukštis mažėja: esant 5 l/min srautui jis siekia 80 m, o esant 70 l/min srautui lieka 15 m. Todėl vien didžiausio srauto arba didžiausio kėlimo aukščio skaičiaus nepakanka. Siurblį reikia vertinti pagal konkretų darbo tašką, kuriame sutampa reikalingas vandens kiekis ir sistemos pasipriešinimas.

Kai vanduo neteka, kėlimo aukštis gali siekti 85 m. Tai ribinė siurblio kreivės būsena, o ne darbo taškas, pagal kurį reikėtų projektuoti vandens tiekimą.

PQm100 vandens įsiurbimo anga įrengta korpuso šone, o išvadas nukreiptas į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis horizontaliai ateina iš šulinio ar talpos. Jis taip pat palengvina seno tos pačios serijos siurblio keitimą, nes dažnai nereikia keisti įsiurbimo vamzdyno krypties.

Korpusas pagamintas iš ketaus, darbaratis - iš žalvario, velenas - iš AISI 431 plieno. Mechaninį sandariklį sudaro grafito, keramikos ir NBR elementai. Aliuminio kronšteinas turi žalvarinį dangtelį ir patentuotą apsaugą nuo užstrigimo. Naujoje versijoje gamintojas nurodo 20 % mažesnį skleidžiamo triukšmo lygį.

PQm100 darbo taškai

Siurblio darbo intervalas yra 5-70 l/min, arba 0.3-4.2 m³/val. Toliau pateikti taškai nurodo visą manometrinį kėlimo aukštį, kai įsiurbimo aukštis yra 0 m.

Reikalingą kėlimo aukštį sudaro įsiurbimo aukštis, vertikalus pakilimas iki aukščiausio vandens vartojimo taško, vamzdžių bei jungiamųjų dalių pasipriešinimas ir norimas slėgis naudojimo vietoje. Kuo ilgesnis ar siauresnis vamzdynas ir kuo daugiau jame alkūnių, tuo didesnę siurblio sukuriamo slėgio dalį sunaudoja pati sistema.

PQm100 tinka didesnio namo ar sodybos vandens tiekimui, keliems vartojimo taškams ir laistymui keliais purkštuvais, jei apskaičiuotas darbo taškas patenka į siurblio darbo kreivę. Kai sistemai reikia daugiau nei 70 l/min, šio siurblio našumo nepakaks. Jei svarbiausias aukštas slėgis esant mažesniam vandens kiekiui, periferinis veikimo principas tam tinka.

Montavimas ir paleidimas

Pedrollo PQm100 nėra savisiurbis. Prieš pirmą paleidimą reikia visiškai užpildyti vandeniu siurblio korpusą ir įsiurbimo vamzdį. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas į vandenį bent 50 cm. Jis neleidžia vandeniui ištekėti atgal ir padeda išlaikyti užpildytą įsiurbimo liniją.

Manometrinis įsiurbimo aukštis gali siekti 8 m. Įsiurbimo vamzdis turi būti ne siauresnis už 1" siurblio angą ir visiškai sandarus. Net nedidelis oro patekimas per sriegines jungtis, sujungimus ar pažeistą vamzdį gali sutrikdyti vandens paėmimą. Įsiurbimo trasoje verta vengti nereikalingų susiaurėjimų ir staigių krypties pakeitimų.

Siurblys skirtas švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Jo negalima paleisti sausai, nes vanduo reikalingas mechaniniam sandarikliui tinkamai veikti. Kai vandens stulpas slėginėje pusėje yra didesnis nei 20 m, už siurblio būtina įrengti atbulinį vožtuvą.

PQm100 montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Leistina skysčio temperatūra yra nuo -10 iki +60 °C, aplinkos temperatūra - iki +40 °C. Jei patalpoje kyla užšalimo pavojus, iš siurblio ir vamzdyno reikia išleisti vandenį.

Elektros variklis ir pagrindiniai duomenys

• Variklio galia - 1.1 kW, 1.5 AG
• Maitinimas - vienfazis 230 V
• Srovė - 9 A
• Variklio efektyvumo klasė - IE2
• Terminė apsauga - variklio apvijoje
• Darbo režimas - S1
• Izoliacijos klasė - F
• Apsaugos laipsnis - IPX4
• Didžiausias darbinis slėgis - 10 bar
• Jungtys - 1"

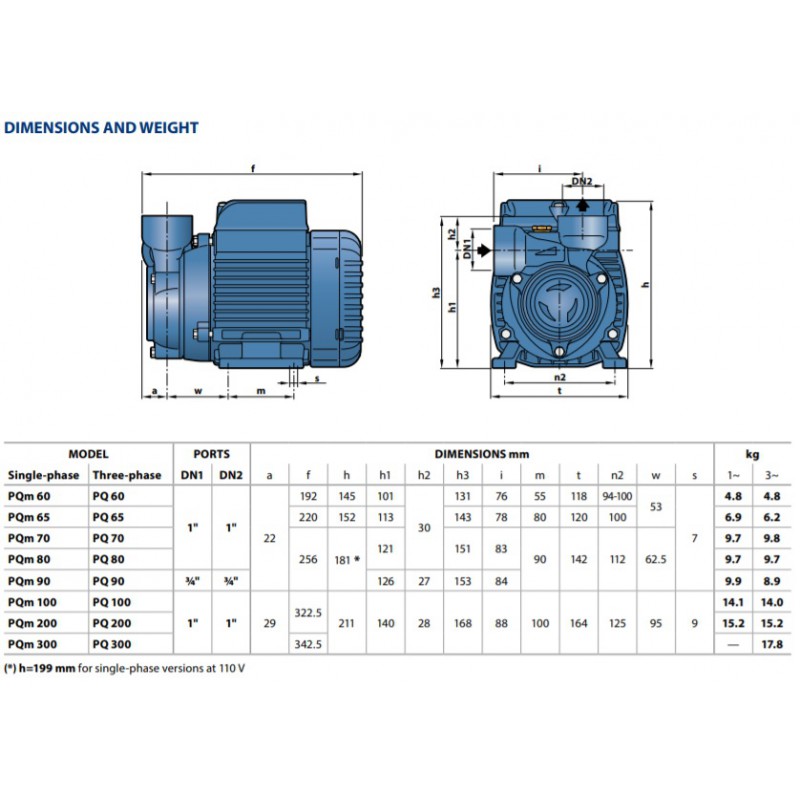

• Ilgis - 322.5 mm
• Aukštis - 211 mm
• Svoris - 14.3 kg
• Pagaminta Italijoje
• Garantija - 24 mėn.
