Sausai statomas horizontalus siurblys Pedrollo PQm200 1.5kW 230V max. 86m 80L/min.

Pedrollo PQm200 - 1.5 kW galios vienfazis 230 V periferinis siurblys, kurio kėlimo aukštis, esant 5 l/min srautui, siekia 86 m, o didžiausias srautas - 80 l/min. Jis skirtas švariam vandeniui tiekti namuose, laistyti, naudoti ūkyje ar ilgesnėje tiekimo linijoje, kai reikia didelio slėgio, tačiau vandens poreikis neviršija 80 l/min.

Kaip veikia Pedrollo PQ periferinis siurblys

PQm200 turi žalvarinį darbaratį su daug mažų radialinių mentelių jo pakraštyje. Sukdamasis darbaratis nukreipia vandenį į aplink jį suformuotą kanalą. Vanduo šiame kanale daug kartų grįžta prie mentelių ir kaskart gauna papildomos energijos. Taip periferinis siurblys sukuria didelį slėgį esant palyginti nedideliam srautui.

Ši veikimo savybė svarbi renkantis siurblį. Didėjant vandens srautui, PQm200 kėlimo aukštis mažėja: nuo 86 m esant 5 l/min iki 10 m pasiekus 80 l/min. Todėl vien didžiausio kėlimo aukščio arba didžiausio srauto nepakanka. Abu skaičiai žymi skirtingus darbo kreivės taškus ir vienu metu nėra pasiekiami.

Kai vanduo neteka, siurblio kėlimo aukštis siekia 90 m. Tai uždaros sklendės taškas, o ne nuolatiniam darbui skirtas režimas. Tikrąjį darbo tašką lemia vandens poreikis ir visos tiekimo linijos pasipriešinimas.

PQm200 įsiurbimo anga įrengta korpuso šone, o išvadas nukreiptas į viršų. Toks radialinis įsiurbimas patogus, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai. Trumpas 322.5 mm ilgio korpusas taip pat palengvina montavimą ribotoje vietoje arba anksčiau tokiu pačiu principu prijungto įrenginio keitimą, nes dažnai nereikia iš esmės perdaryti vamzdyno.

Ketaus korpuse sumontuotas žalvarinis darbaratis, AISI 431 velenas ir mechaninis sandariklis iš grafito, keramikos bei NBR. Aliuminio kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Gamintojas nurodo, kad naujos versijos triukšmo lygis sumažintas 20 %.

PQm200 darbo taškai

Lentelėje pateiktas bendrasis manometrinis kėlimo aukštis, kai įsiurbimo aukštis lygus 0 m. Parenkant siurblį reikia įvertinti įsiurbimo aukštį, vertikalų pakilimą iki aukščiausio vandens tiekimo taško, vamzdžių ir jungiamųjų detalių pasipriešinimą bei vandens naudojimo vietoje reikalingą slėgį.

Pavyzdžiui, jei numatomas 40 l/min srautas, skaičiavimui galima naudoti 50 m kėlimo aukštį, o ne didžiausią 86 m vertę. Jei reikia 60 l/min, siurblys šiame taške sukuria 30 m kėlimo aukštį. Toks vertinimas leidžia iš karto pamatyti, ar konkrečioje linijoje liks pakankamas slėgis.

PQm200 darbo intervalas yra 5-80 l/min, arba 0.3-4.8 m³/val. Modelis tinka vandeniui tiekti namuose, laistyti, naudoti ūkyje ir ilgesnėje tiekimo linijoje, kai prioritetas yra slėgis esant ribotam vandens kiekiui. Jeigu poreikis viršija 80 l/min, reikia rinktis didesniam srautui skirtą siurblį.

Svarbiausi techniniai duomenys

• Variklio galia - 1.5 kW, 2 AG
• Maitinimas - vienfazis 230 V
• Vardinė srovė - 12 A
• Variklio efektyvumo klasė - IE2
• Terminė apsauga - variklio apvijoje
• Darbo režimas - S1
• Izoliacijos klasė - F
• Apsaugos klasė - IP X4
• Darbo intervalas - 5-80 l/min, 0.3-4.8 m³/val.
• Kėlimo aukštis darbo intervale - 86-10 m
• Manometrinis įsiurbimo aukštis - iki 8 m
• Didžiausias darbinis slėgis - 10 bar
• Skysčio temperatūra - nuo -10 iki +60 °C
• Aplinkos temperatūra - iki +40 °C
• Įsiurbimo ir išvado jungtys - 1"

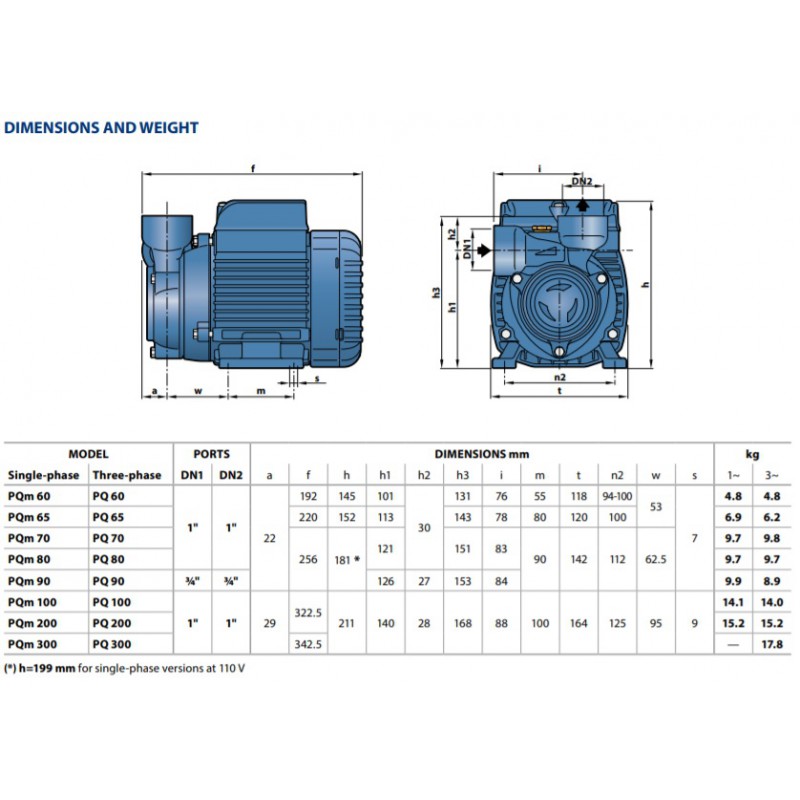

• Ilgis - 322.5 mm
• Aukštis - 211 mm
• Svoris - 15.4 kg
• Pagaminta Italijoje
• Garantija - 24 mėn.

Į ką atkreipti dėmesį montuojant

Prieš pirmą paleidimą Pedrollo PQm200 reikia užpildyti vandeniu. Vandeniu užpildomas ne tik siurblio korpusas, bet ir visas įsiurbimo vamzdis. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Jis neleidžia vandeniui nutekėti atgal siurbliui sustojus.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Įsiurbimo vamzdis turi būti visiškai sandarus ir ne siauresnis už 1" įsiurbimo angą. Net ir nedidelis oro patekimas į įsiurbimo liniją gali trukdyti siurbliui pradėti veikti arba sumažinti jo našumą.

Siurblys skirtas tik švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Sausa eiga gadina mechaninį sandariklį, todėl prieš paleidžiant būtina patikrinti, ar korpusas užpildytas ir ar vandens šaltinyje pakanka vandens.

PQm200 montuojamas horizontaliai, sausoje ir vėdinamoje patalpoje. Jei montavimo vietoje kyla užšalimo pavojus, siurblį ir vamzdžius reikia ištuštinti. Kai vandens stulpas slėginėje pusėje viršija 20 m, už siurblio būtina įrengti atbulinį vožtuvą.
