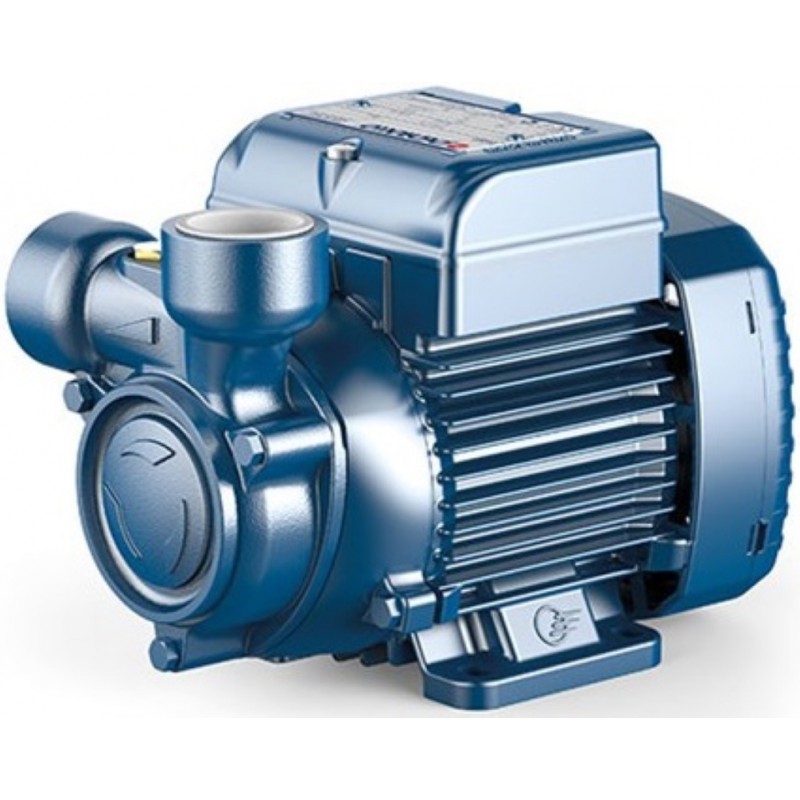

Sausai statomas horizontalus siurblys Pedrollo PQ100 1.1kW 400V max. 80m 70L/min.

Pedrollo PQ100 - 1.1 kW trifazis 230/400 V periferinis siurblys, kuris, esant 5 l/min srautui, pasiekia iki 80 m kėlimo aukštį, o didžiausias jo srautas siekia 70 l/min. Jis tinka didesnio namo ar sodybos vandens tiekimui, keliems vandens vartojimo taškams ar laistymui keliais purkštuvais, kai reikia didelio slėgio, tačiau siurbliui skirta nedaug vietos.

Kaip veikia Pedrollo PQ100

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kaskart gauna papildomos energijos. Taip palyginti kompaktiškas siurblys sukuria didelį slėgį esant nedideliam vandens srautui.

Svarbu suprasti šio veikimo principo pasekmę: didėjant srautui, kėlimo aukštis mažėja. Pedrollo PQ100 pasiekia 80 m kėlimo aukštį esant 5 l/min srautui, tačiau esant didžiausiam 70 l/min srautui kėlimo aukštis siekia 15 m. Todėl siurblio negalima rinktis tik pagal didžiausią kėlimo aukštį arba vien pagal didžiausią srautą. Reikia vertinti darbo tašką, kuriame abu dydžiai atitinka konkrečios vandens tiekimo sistemos poreikius.

Kai vanduo neteka, siurblys pasiekia iki 85 m kėlimo aukštį. Tai uždaros sistemos taškas, o ne darbinis vandens tiekimo režimas.

PQ100 turi radialinį įsiurbimą iš šono ir į viršų nukreiptą išvadą. Toks išdėstymas patogus, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai. Trumpas korpusas taip pat palengvina montavimą ribotoje vietoje arba seno tokio paties išdėstymo siurblio keitimą, nes dažnai nereikia iš esmės perdaryti vamzdyno.

Pedrollo PQ100 darbo taškai

Žemiau pateikti duomenys galioja, kai įsiurbimo aukštis yra 0 m:

Visas darbo intervalas yra 5-70 l/min, arba 0.3-4.2 m³/val. Renkantis darbo tašką, prie vertikalaus pakilimo reikia pridėti manometrinį įsiurbimo aukštį, vamzdžių ir jungčių pasipriešinimą bei slėgį, kurio reikia vandens vartojimo vietoje.

Pavyzdžiui, keliems purkštuvams gali reikėti ne tik pakankamo srauto, bet ir jų veikimui būtino slėgio. Tokiu atveju reikia tikrinti, kiek metrų kėlimo aukščio PQ100 išlaiko esant bendram purkštuvų sunaudojamo vandens kiekiui. Jei sistemai reikia daugiau nei 70 l/min, šio siurblio darbo diapazono nepakaks.

Konstrukcija ir techniniai duomenys

Ketaus korpusas suteikia siurbliui standumo, o žalvarinis darbaratis formuoja periferiniam siurbliui būdingą aukšto slėgio charakteristiką. Radialinis įsiurbimas leidžia tiekti vandenį iš šono. Velenas pagamintas iš AISI 431, o mechaninį sandariklį sudaro grafitas, keramika ir NBR.

Aliuminio kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo. Siurblys skirtas nuolatiniam S1 režimui, variklio izoliacijos klasė yra F, apsaugos klasė - IPX4.

Pagrindiniai duomenys:

• Variklio galia - 1.1 kW, arba 1.5 AG
• Maitinimas - trifazis 230/400 V
• Variklio efektyvumo klasė - IE3
• Srovė - 6.2 A esant 230 V arba 3.6 A esant 400 V
• Darbo intervalas - 5-70 l/min
• Kėlimo intervalas - 80-15 m
• Manometrinis įsiurbimo aukštis - iki 8 m
• Didžiausias darbinis slėgis - 10 bar
• Įsiurbimo ir išvado jungtys - 1"

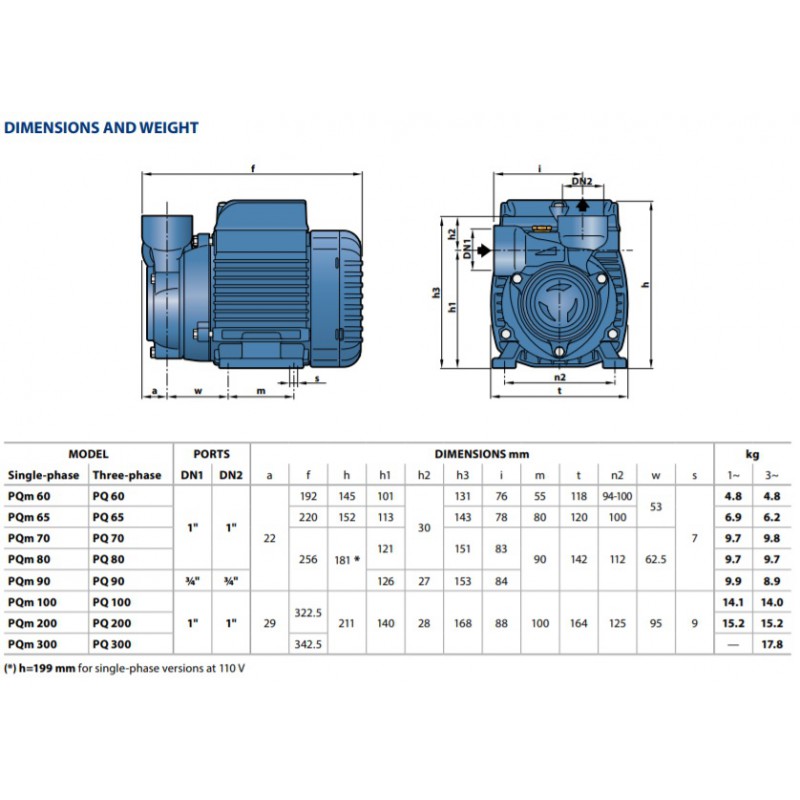

• Siurblio ilgis - 322.5 mm
• Siurblio aukštis - 211 mm
• Svoris - 14.3 kg
• Skysčio temperatūra - nuo -10 iki +60 °C
• Aplinkos temperatūra - iki +40 °C
• Garantija - 24 mėn.
• Kilmės šalis - Italija

Į ką atkreipti dėmesį montuojant

Prieš pirmą paleidimą Pedrollo PQ100 reikia užpildyti vandeniu. Vanduo turi užpildyti ir siurblio korpusą, ir visą įsiurbimo vamzdį. Vamzdžio gale reikia įrengti dugninį vožtuvą ir panardinti jį bent 50 cm po vandeniu. Vožtuvas sulaiko vandens stulpą, todėl siurbliui sustojus įsiurbimo linija neištuštėja.

Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis už siurblio angą. Net nedidelis oro patekimas į įsiurbimo pusę gali sutrikdyti vandens tiekimą. Manometrinis įsiurbimo aukštis negali viršyti 8 m, tačiau vamzdžio ilgis, alkūnės ir kitos jungtys didina pasipriešinimą, todėl projektuojant sistemą reikia atsižvelgti į šiuos veiksnius.

Siurbkite tik švarų vandenį be smėlio ir kitų abrazyvinių dalelių. Nepaleiskite siurblio sausai, nes be vandens mechaninis sandariklis negauna jam reikalingo tepimo ir gali sugesti.

PQ100 montuokite horizontaliai, sausoje ir vėdinamoje patalpoje. Jei montavimo vietoje kyla šalčio rizika, išleiskite vandenį iš siurblio ir vamzdyno. Kai vandens stulpas slėgio pusėje viršija 20 m, už siurblio sumontuokite atbulinį vožtuvą.

Trifaziam varikliui vartotojas turi įrengti pagal vardinę srovę parinktą variklio apsaugos automatą. Prijungus taip pat būtina patikrinti sukimosi kryptį. Neteisinga sukimosi kryptis sumažina siurblio našumą ir neleidžia pasiekti nurodytų darbo taškų.
