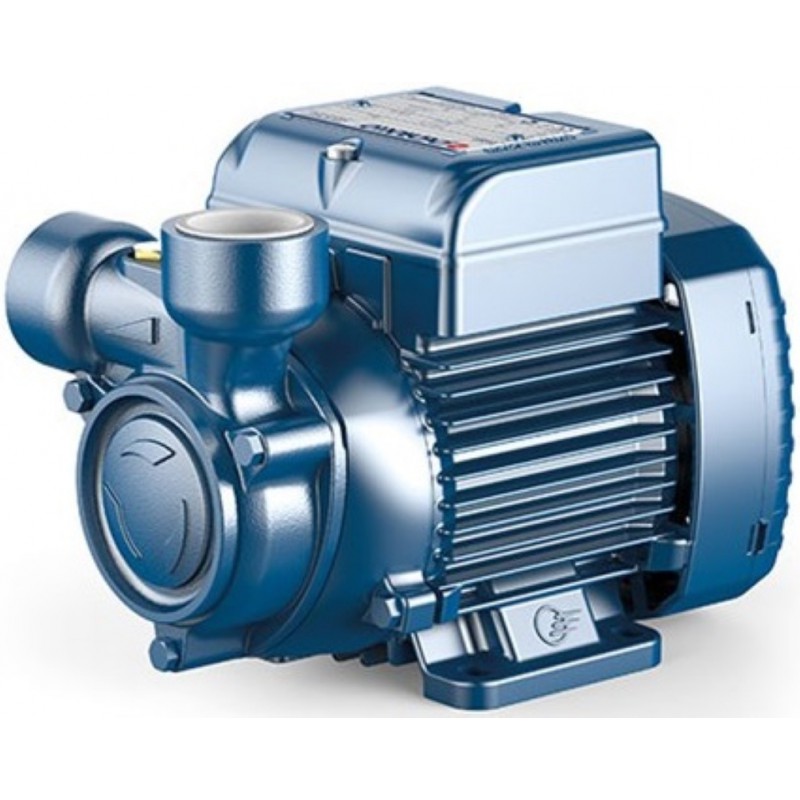

Sausai statomas horizontalus siurblys Pedrollo PQ200 1.5kW 400V max. 86m 80L/min.

Pedrollo PQ200 - 1.5 kW trifazis 230/400 V periferinis siurblys, kurio kėlimo aukštis, esant 5 l/min srautui, siekia iki 86 m, o didžiausias srautas yra 80 l/min. Šis modelis tinka namo vandentiekiui ir laistymui, ūkiui ar ilgesnei tiekimo linijai, kai svarbus aukštas slėgis, tačiau nereikia labai didelio vandens kiekio.

Kaip veikia Pedrollo PQ200

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Vanduo juda kanalu aplink darbaratį, daug kartų grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Taip 1.5 kW variklis sukuria aukštą slėgį esant palyginti nedideliam srautui.

Ši veikimo ypatybė paaiškina ir siurblio darbo kreivę. Esant 5 l/min srautui, kėlimo aukštis siekia 86 m. Padidinus srautą iki 40 l/min, jis sumažėja iki 50 m, o esant 80 l/min srautui lieka 10 m. Todėl rinktis siurblį vien pagal didžiausią 86 m reikšmę nėra tikslu. Visada reikia įvertinti, kokį kėlimo aukštį siurblys išlaiko esant Jums reikalingam vandens kiekiui.

Kai vanduo neteka, siurblys sukuria iki 90 m kėlimo aukštį. Tai uždaryto išvado reikšmė, o ne nuolatinis darbo taškas.

PQ200 turi radialinį įsiurbimą iš šono ir į viršų nukreiptą išvadą. Tokia konstrukcija patogi, kai įsiurbimo vamzdis prie siurblio prijungiamas horizontaliai. Trumpas 322.5 mm korpusas padeda siurblį sutalpinti ribotoje erdvėje ir palengvina esamo PQ siurblio pakeitimą neperdarant viso vamzdyno.

Darbo taškai

Lentelėje pateikti darbo taškai, kai įsiurbimo aukštis yra 0 m:

Visas darbo intervalas yra 5-80 l/min, arba 0.3-4.8 m³/val. Reikiamą kėlimo aukštį sudaro įsiurbimo aukštis, vertikalus pakilimas iki aukščiausio vandens naudojimo taško, vamzdyno pasipriešinimas ir norimas slėgis išvade. Kuo ilgesnis ir sudėtingesnis vamzdynas, tuo didesnę siurblio sukuriamo slėgio dalį sunaudoja nuostoliai vamzdžiuose ir jungtyse.

PQ200 tinka, kai sistemai reikia aukšto slėgio, o vandens poreikis neviršija 80 l/min. Jeigu apskaičiuotas srautas yra didesnis, verta rinktis galingesnį siurblį, o ne projektuoti sistemą ties šio modelio darbo intervalo riba.

Konstrukcija ir medžiagos

Siurblio korpusas pagamintas iš ketaus, o darbaratis - iš žalvario. AISI 431 plieno veleną nuo vandens pusės sandarina grafito, keramikos ir NBR mechaninis sandariklis. Aliuminio kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo.

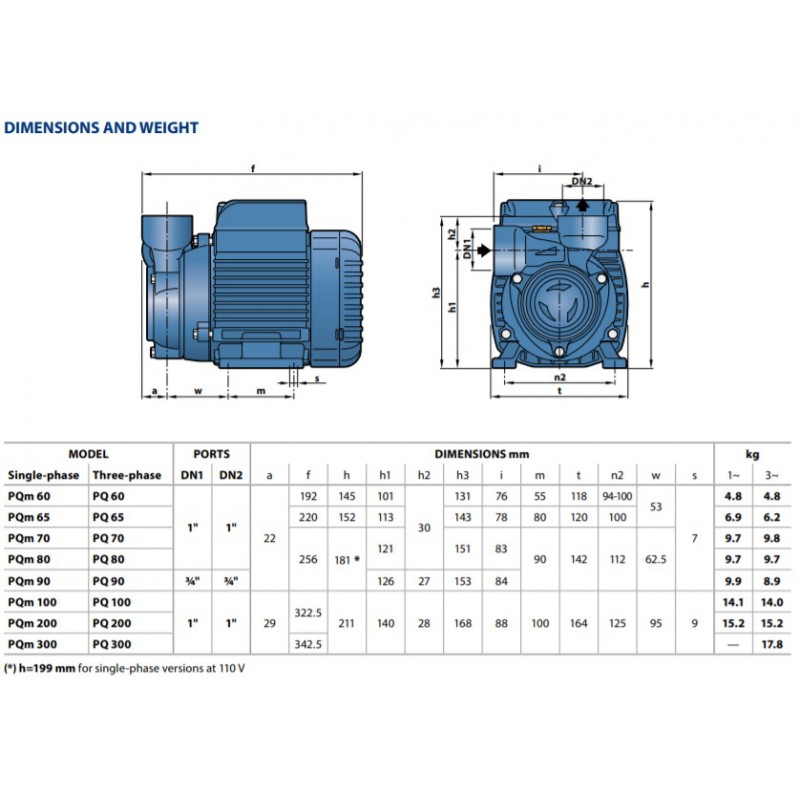

PQ200 jungtys yra 1". Siurblio ilgis siekia 322.5 mm, aukštis - 211 mm, svoris - 15.4 kg. Didžiausias leidžiamas darbinis slėgis yra 10 bar.

Variklis skirtas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IP X4 apsaugos laipsnį. Trifazio variklio efektyvumo klasė - IE3. Maitinant 230 V įtampa, srovė siekia 8.3 A, o maitinant 400 V įtampa - 4.8 A.

Montavimas ir pirmasis paleidimas

Pedrollo PQ200 korpusą tvirtinkite horizontaliai, sausoje ir vėdinamoje patalpoje. Aplinkos temperatūra gali siekti iki +40 °C, o siurbiamo skysčio temperatūra gali būti nuo -10 iki +60 °C. Jei patalpoje kyla užšalimo rizika, ištuštinkite siurblį ir vamzdyną.

Prieš pirmąjį paleidimą vandeniu užpildykite siurblio korpusą ir visą įsiurbimo vamzdį. Vamzdžio gale sumontuokite dugninį vožtuvą ir panardinkite jį bent 50 cm. Siurblys pats nepašalina oro iš tuščios įsiurbimo linijos, todėl nesandari jungtis ar neužpildytas vamzdis neleis jam normaliai pradėti veikti.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Įsiurbimo vamzdis neturi būti siauresnis už 1" įsiurbimo angą. Visos jo jungtys turi išlikti sandarios, nes per nesandarumus patekęs oras mažina našumą ir gali sutrikdyti vandens tiekimą.

Siurbkite tik švarų vandenį be smėlio ir kitų abrazyvinių dalelių. Nepaleiskite siurblio be vandens, nes jis reikalingas mechaniniam sandarikliui. Kai vandens stulpas slėginėje pusėje viršija 20 m, už siurblio sumontuokite atbulinį vožtuvą.

Elektros sistemoje naudotojas turi įrengti variklio apsaugos automatą, parinktą pagal vardinę srovę. Prijungę patikrinkite trifazio variklio sukimosi kryptį. Netinkama sukimosi kryptis sumažina siurblio sukuriamą srautą ir slėgį.

Pedrollo PQ200 pagamintas Italijoje. Garantija - 24 mėn.
