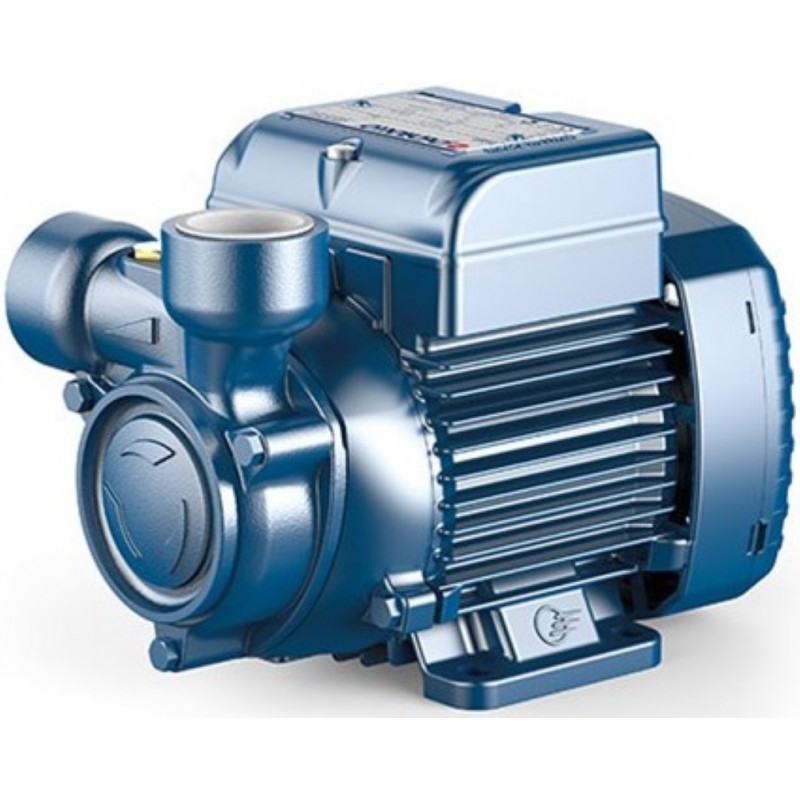

Sausai statomas horizontalus siurblys Pedrollo PQ300 2.2kW 400V max. 95m 90L/min.

Pedrollo PQ300 - 2.2 kW trifazis 400 V periferinis siurblys, kurio kėlimo aukštis siekia 95 m esant 5 l/min srautui, o didžiausias srautas - 90 l/min. Jis skirtas sodybai, ūkiui ar laistymui keliais purkštuvais, kai vienu metu reikia didelio slėgio ir didesnio vandens kiekio. Šoninis įsiurbimas ir trumpas korpusas padeda siurblį sutalpinti ribotoje vietoje.

Kaip veikia Pedrollo PQ300

Periferinio siurblio žalvarinio darbaračio pakraštyje išdėstyta daug mažų radialinių mentelių. Tekėdamas kanalu aplink darbaratį, vanduo kelis kartus grįžta prie mentelių ir kiekvieną kartą gauna papildomos energijos. Dėl šio veikimo principo 2.2 kW variklis sukuria didelį slėgį, tačiau siurblio kėlimo aukštis mažėja didėjant srautui.

Tai svarbu renkantis siurblį pagal laistymo įrangą ar kitus vandens vartojimo taškus. Didžiausias 95 m kėlimo aukštis pasiekiamas ne esant didžiausiam srautui, o siurbliui tiekiant 5 l/min. Kai reikia 90 l/min, kėlimo aukštis siekia 10 m. Todėl vien užrašų "iki 95 m" ir "iki 90 l/min" nepakanka - būtina įvertinti bendrą darbo tašką.

Kai vanduo neteka, siurblio kėlimo aukštis gali siekti 100 m. Tai ribinė uždaryto išvado reikšmė, o ne rekomenduojamas nuolatinio darbo taškas.

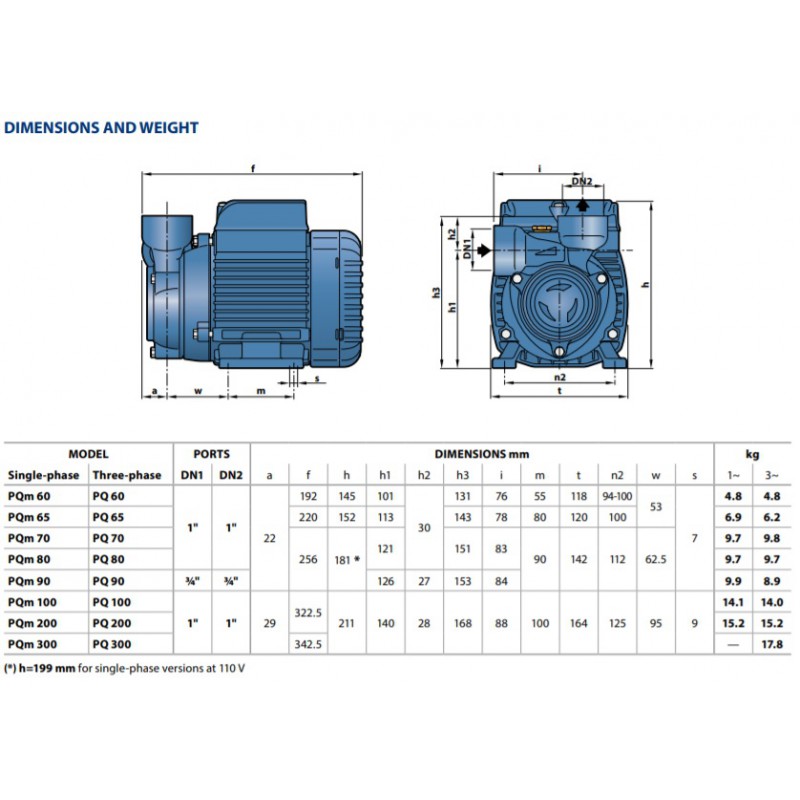

PQ300 vanduo įsiurbiamas radialiai, iš šono, o išvadas nukreiptas į viršų. Toks išdėstymas patogus, kai įsiurbimo vamzdis iki siurblio jau nutiestas horizontaliai. Jis taip pat palengvina seno tokios pačios konstrukcijos siurblio keitimą, nes dažnai nereikia iš naujo formuoti įsiurbimo vamzdyno. Korpuso ilgis - 342.5 mm, aukštis - 211 mm.

Darbo taškai

Gamintojo darbo taškai pateikti esant 0 m įsiurbimo aukščiui:

Visas siurblio darbo intervalas yra 5-90 l/min, arba 0.3-5.4 m³/val. Reikiamą kėlimo aukštį sudaro įsiurbimo aukštis, vertikalus pakilimas iki aukščiausio vandens naudojimo taško, vamzdžių ir jungiamųjų dalių pasipriešinimas bei norimas slėgis išvade.

Pavyzdžiui, jeigu laistymo įranga sunaudoja daugiau vandens, siurblio kėlimo aukštį reikia vertinti esant tam srautui, o ne pagal didžiausią 95 m reikšmę. PQ300 tinka, kai reikia suderinti didelį slėgį su iki 90 l/min srautu. Jei pagrindinis poreikis yra dar didesnis vandens kiekis, reikėtų rinktis kito veikimo principo siurblį.

Konstrukcija ir variklis

Siurblio korpusas pagamintas iš ketaus, o radialinis darbaratis - iš žalvario. Velenas pagamintas iš AISI 431 plieno. Mechaniniame sandariklyje naudojamas grafitas, keramika ir NBR. Aliumininis kronšteinas turi žalvarinį dangtelį ir apsaugą nuo užstrigimo.

Trifazio variklio galia - 2.2 kW, arba 3 AG. Variklis skirtas 230/400 V maitinimui, atitinka IE3 energinio efektyvumo klasę ir gali veikti S1 režimu. Srovė siekia 9 A prie 230 V ir 5.2 A prie 400 V. Izoliacijos klasė - F, apsaugos klasė - IP X4.

Variklio apsaugos automatas parenkamas pagal vardinę srovę ir įrengiamas montavimo metu. Prijungus trifazį variklį būtina patikrinti jo sukimosi kryptį. Neteisinga kryptis mažina siurblio našumą, todėl elektros prijungimą ir patikrą turėtų atlikti kvalifikuotas elektrikas.

Montavimo sąlygos

Pedrollo PQ300 reikia montuoti horizontaliai, sausoje ir vėdinamoje patalpoje. Siurblys sveria 18.2 kg, todėl pagrindas turi būti stabilus. Įsiurbimo ir išleidimo jungtys - 1".

Tai nėra savisiurbis siurblys. Prieš pirmą paleidimą korpusą ir visą įsiurbimo vamzdį būtina užpildyti vandeniu. Vamzdžio gale montuojamas dugninis vožtuvas, panardintas bent 50 cm. Įsiurbimo vamzdis turi būti sandarus ir ne siauresnis už siurblio angą, nes per nesandarias jungtis patekęs oras trukdo siurbliui sukurti numatytą slėgį.

Manometrinis įsiurbimo aukštis gali siekti iki 8 m. Ši riba apima ne vien vertikalų atstumą - rezultatui įtakos turi ir vamzdžio ilgis, skersmuo, alkūnės bei kiti pasipriešinimai. Kai vandens stulpas išvado pusėje yra aukštesnis nei 20 m, už siurblio būtina įrengti atbulinį vožtuvą.

Siurblys skirtas švariam vandeniui be smėlio ir kitų abrazyvinių dalelių. Leidžiama skysčio temperatūra yra nuo -10 iki +60 °C, aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis - 10 bar. Siurblio negalima paleisti sausai, nes vanduo reikalingas mechaniniam sandarikliui. Jei kyla užšalimo pavojus, korpusą ir vamzdyną reikia ištuštinti.

Pedrollo PQ300 pagamintas Italijoje. Gaminiui suteikiama 24 mėn. garantija.
