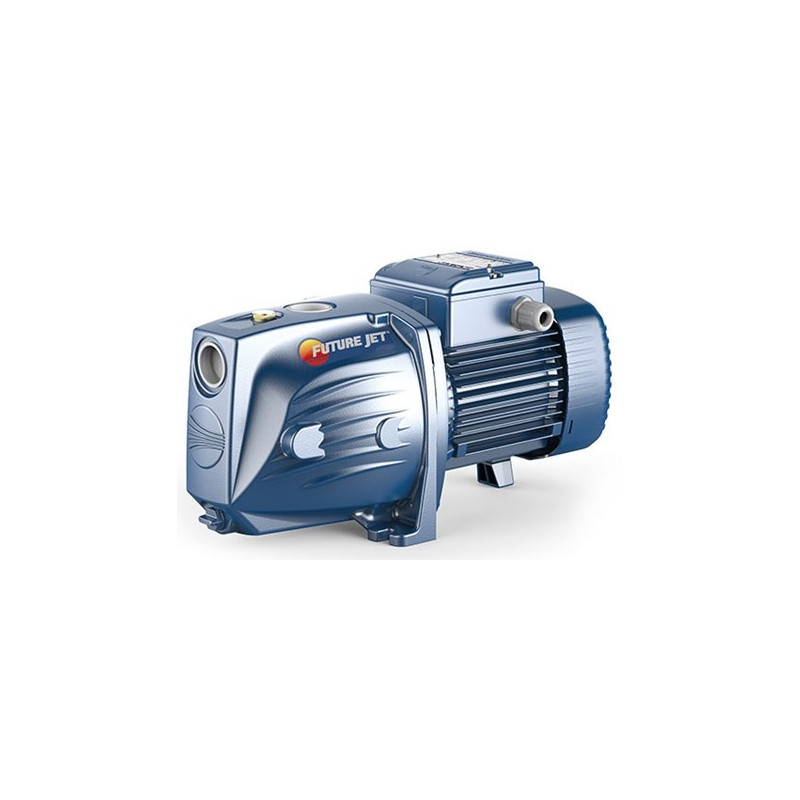

Sausai statomas horizontalus siurblys Pedrollo Future JETm 1C 0.37kW 30.5m 90L/min.

Pedrollo FUTURE JETm1C - 0.37 kW vienos sparnuotės savisiurbis JET siurblys, pasiekiantis 30.5 m slėgį esant 5 l/min debitui ir tiekiantis iki 90 l/min. Tai vienfazis 230 V modelis, kurio manometrinis įsiurbimo aukštis siekia iki 9 m. Jis skirtas sodui laistyti, vandeniui perpilti iš talpos ar tvenkinio ir sodybai ar vasarnamiui su 1-2 čiaupais.

Kaip veikia Pedrollo FUTURE JETm1C

Siurblyje veikia įmontuotas ežektorius. Dalis vandens grįžta per antgalį, sukuria išretėjimą ir pašalina orą iš įsiurbimo vamzdžio. Dėl to siurblys pats įsiurbia vandenį ir gali dirbti su skysčiu, kuriame pasitaiko oro burbuliukų. Prieš pirmą paleidimą jo korpusą vis tiek būtina pripildyti vandens.

Patentuota EP3850219B1 hidraulika keičia vandens kelią pagal debitą. Kai vandens poreikis mažas, papildomas įsiurbimo kanalas lieka uždarytas, todėl siurblys palaiko JET hidraulikai būdingą slėgį. Didėjant debitui, kanalo vožtuvas atsidaro ir dalis vandens teka tiesiai į sparnuotę. Taip sumažinama kavitacijos prie ežektoriaus antgalio tikimybė ir pasiekiamas iki 90 l/min srautas.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos.

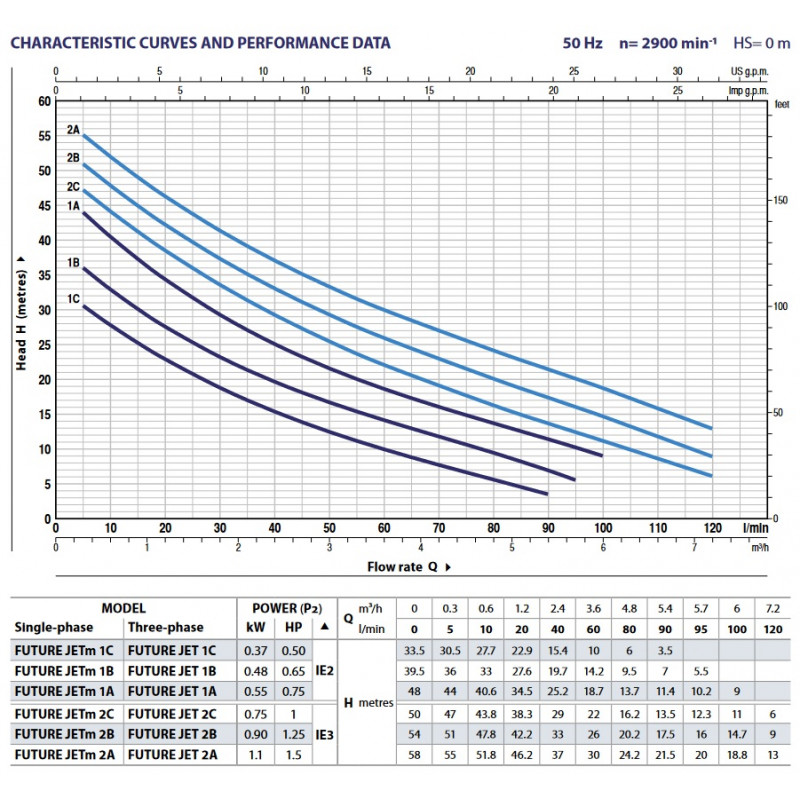

Pedrollo FUTURE JETm1C darbo taškai, kai įsiurbimo aukštis yra 0 m:

• 20 l/min - 23 m slėgis
• 40 l/min - 15.4 m slėgis
• 60 l/min - 10 m slėgis
• 80 l/min - 6 m slėgis
• 90 l/min - 3.5 m slėgis
• 5 l/min - 30.5 m slėgis
• uždarius išvadą - 33.5 m slėgis

Didžiausias srautas nėra tas pats, kas tinkamas darbinis taškas. Artėjant prie 90 l/min, slėgis sumažėja iki 3.5 m, todėl renkantis siurblį laistymo purkštukui ar kitam slėgio reikalaujančiam įrenginiui reikia vertinti reikiamo debito eilutę.

Realioje sistemoje slėgis išvade bus mažesnis dėl vandens lygio skirtumo ir vamzdyno nuostolių. Pavyzdžiui, 5 m aukščio skirtumas tarp vandens lygio ir siurblio sumažina slėgį maždaug 0.5 bar, dar neįvertinus nuostolių vamzdyje, vožtuvuose ir alkūnėse.

Kam šis siurblys tinka

Iki 9 m siekiantis manometrinis įsiurbimo aukštis skaičiuojamas nuo vandens lygio siurbliui dirbant iki paties siurblio. Tai nėra bendras šulinio ar gręžinio gylis. Šaltinis gali būti gilus, jeigu vandens lygis jame laikosi pakankamai aukštai.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba planuojamas didesnis nei maždaug 60 l/min srautas, verta rinktis 1"1/4 vamzdį. Didesnis skersmuo sumažina hidraulinius nuostolius ir padeda siurbliui pasiekti numatytą darbo tašką.

Konstrukcija ir variklis

Siurblio korpusas pagamintas iš ketaus su kataforezine danga, o dangtis ir sparnuotė - iš nerūdijančiojo plieno AISI 304. Ežektoriuje naudojamas Noryl, o variklio velenas pagamintas iš AISI 431. Mechaninį sandariklį sudaro keramika, grafitas ir NBR. Įsiurbimo ir išvado jungtys - 1" vidinis sriegis ISO 228/1.

Vienfazis 230 V variklis naudoja 2.6 A srovę ir turi įmontuotą šiluminę apsaugą. Jo efektyvumo klasė yra IE2, izoliacijos klasė - F, o apsaugos laipsnis - IPX4. Siurblys pritaikytas nuolatiniam S1 režimui, tačiau leidžiama ne daugiau kaip 20 paleidimų per valandą. Hidroforo sistemoje paleidimų dažnį padeda riboti tinkamai parinktas bakas.

• Galia - 0.37 kW, arba 0.5 HP
• Didžiausias darbinis slėgis - 6 bar
• Skysčio temperatūra - nuo -10 iki +40 °C
• Aplinkos temperatūra - iki +40 °C

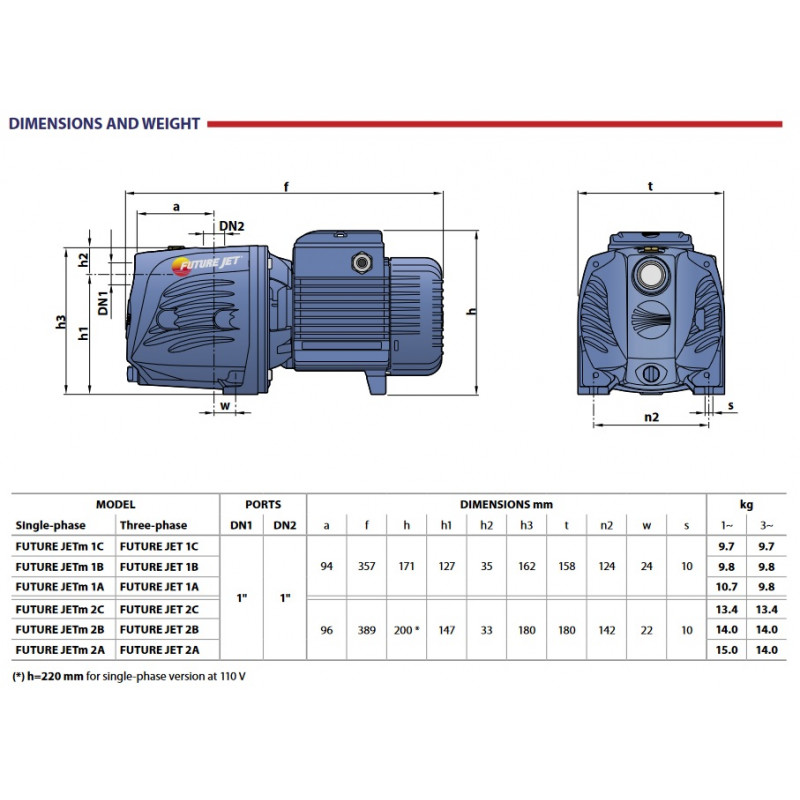

• Matmenys - 357 x 173 x 158 mm
• Svoris - 9.7 kg
• Pagaminta Italijoje

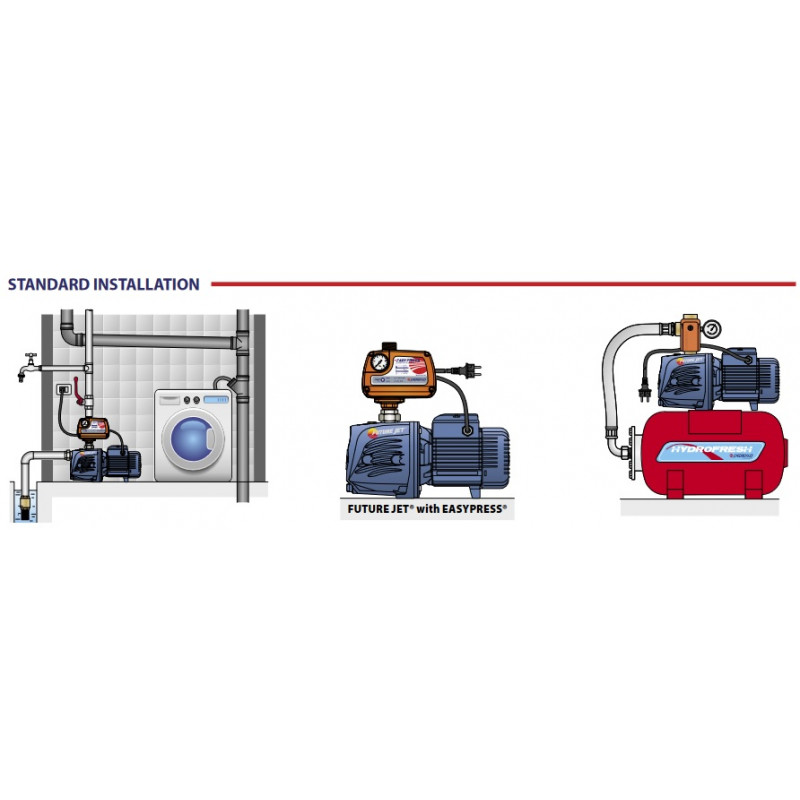

Montavimas ir pirmas paleidimas

Siurblį montuokite sausoje, vėdinamoje patalpoje, apsaugotoje nuo kritulių ir šalčio. Prieš pirmą paleidimą per pildymo angą pripildykite visą siurblio korpusą vandens. Sausai paleidus siurblį, gali būti pažeistas mechaninis sandariklis. Jei maždaug per 10 minučių vanduo neįsiurbiamas, siurblį sustabdykite, patikrinkite vamzdyno sandarumą, dar kartą pripildykite korpusą ir pakartokite paleidimą.

Įsiurbimo vamzdžio gale būtinas kojinis vožtuvas. Jis turi likti bent 0.5 m po vandeniu. Vamzdynas turi būti sandarus ir nutiestas taip, kad jame nebūtų vietų, kuriose galėtų kauptis oras.

Pedrollo FUTURE JETm1C skirtas švariam, chemiškai neagresyviam vandeniui, taip pat vandeniui su oro priemaišomis. Siurblys netinka degiems skysčiams ar nešvariam vandeniui su kietosiomis dalelėmis. Imant vandenį iš tvenkinio, įsiurbimą reikia įrengti taip, kad į vamzdį nepatektų dumblo ir dugno nuosėdų. Jei patalpoje gali būti neigiama temperatūra, siurblį ir vamzdyną ištuštinkite.
