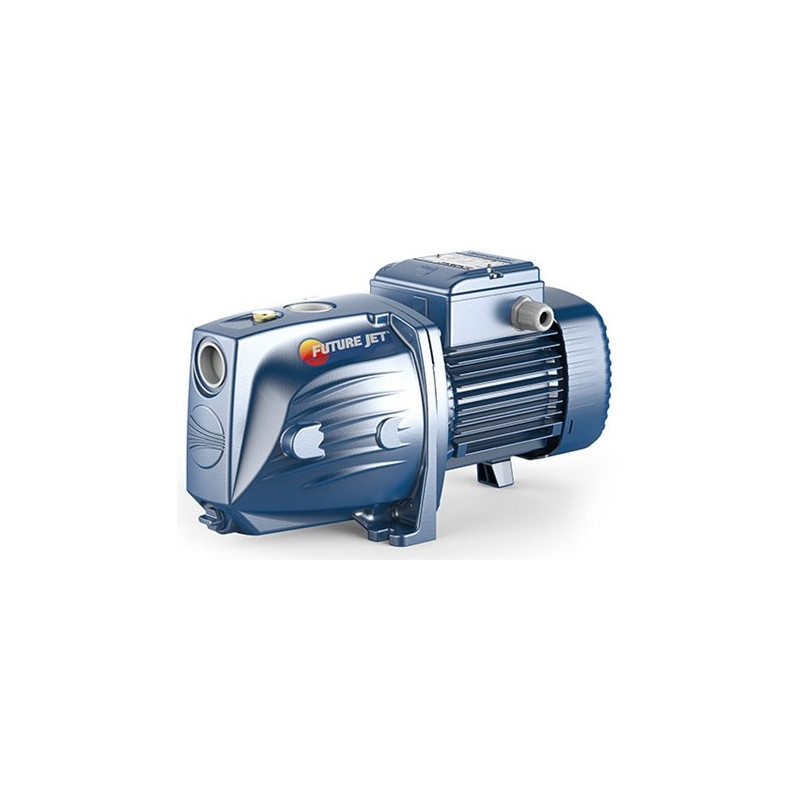

Sausai statomas horizontalus siurblys Pedrollo Future JETm 1B 0.48kW 36m 95L/min.

Pedrollo FUTURE JETm 1B - vienos sparnuotės savisiurbis JET siurblys, kurio galia yra 0.48 kW, slėgis, esant 5 l/min srautui, siekia 36 m, o didžiausias srautas - 95 l/min. Tai vienfazis 230 V modelis, skirtas vandeniui įsiurbti iš šulinio, seklaus gręžinio ar talpos, kai manometrinis įsiurbimo aukštis neviršija 9 m. Jis tinka nedideliam namui, sodybai, 1-2 vandens taškams ir sodui laistyti.

Kaip veikia Pedrollo FUTURE JETm 1B

Tai savisiurbis ežektorinis siurblys su viena AISI 304 nerūdijančio plieno sparnuote. Įmontuotas ežektorius dalį vandens nukreipia atgal per antgalį. Taip susidaro sumažintas slėgis, dėl kurio iš įsiurbimo vamzdžio pašalinamas oras ir vanduo pakeliamas iki siurblio. Dėl šio veikimo principo siurblys gali dirbti su vandeniu, kuriame pasitaiko oro burbuliukų.

Patentuotoje FUTURE JET hidraulinėje sistemoje, aprašytoje patente EP3850219B1, veikia papildomas įsiurbimo kanalas su atbuliniu vožtuvu. Kai vandens poreikis mažas, šis kanalas lieka uždarytas, todėl siurblys išlaiko JET siurbliui būdingą slėgį. Srautui didėjant, vožtuvas atsidaro ir dalis vandens patenka tiesiai į sparnuotę, apeidama ežektorių. Taip sumažinama kavitacijos prie antgalio rizika ir pasiekiamas iki 95 l/min srautas.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos.

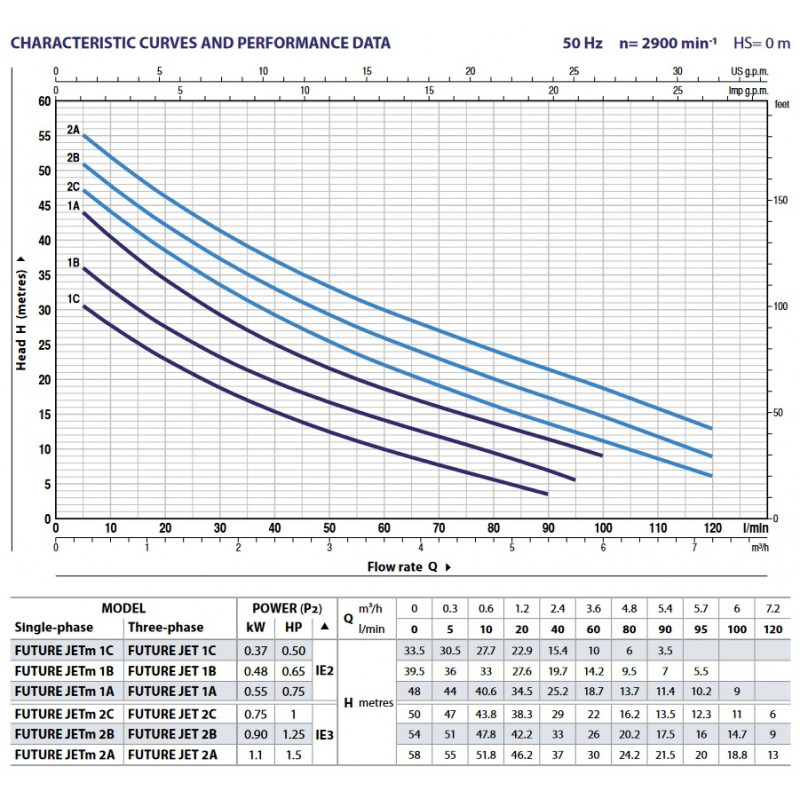

Pedrollo FUTURE JETm 1B slėgis, esant 5 l/min srautui, yra 36 m, o visiškai uždarius išvadą siekia 40 m. Didžiausias 95 l/min, arba 5.7 m³/val., srautas pasiekiamas esant 5.5 m slėgiui. Tai reiškia, kad didėjant vandens srautui slėgis mažėja. Todėl siurblį reikia rinktis ne vien pagal didžiausią srautą, bet ir pagal konkretų darbo tašką.

Lentelės duomenys galioja, kai vandens lygis ir siurblys yra viename aukštyje. Realioje sistemoje slėgį sumažina aukščio skirtumas tarp vandens lygio siurbliui veikiant ir paties siurblio, taip pat nuostoliai vamzdyne, alkūnėse, vožtuvuose ir filtruose. Pavyzdžiui, 5 m aukščio skirtumas sumažina slėgį apytiksliai 0.5 bar, dar neįvertinus vamzdyno nuostolių.

Konstrukcija ir variklis

Siurblio korpusas pagamintas iš ketaus su kataforezine danga, o dangtis - iš AISI 304 nerūdijančio plieno. Ežektoriuje naudojamas Noryl antgalis ir difuzorius. Sparnuotė pagaminta iš AISI 304 nerūdijančio plieno, o variklio velenas - iš AISI 431. Mechaninį sandariklį sudaro keramikos, grafito ir NBR elementai.

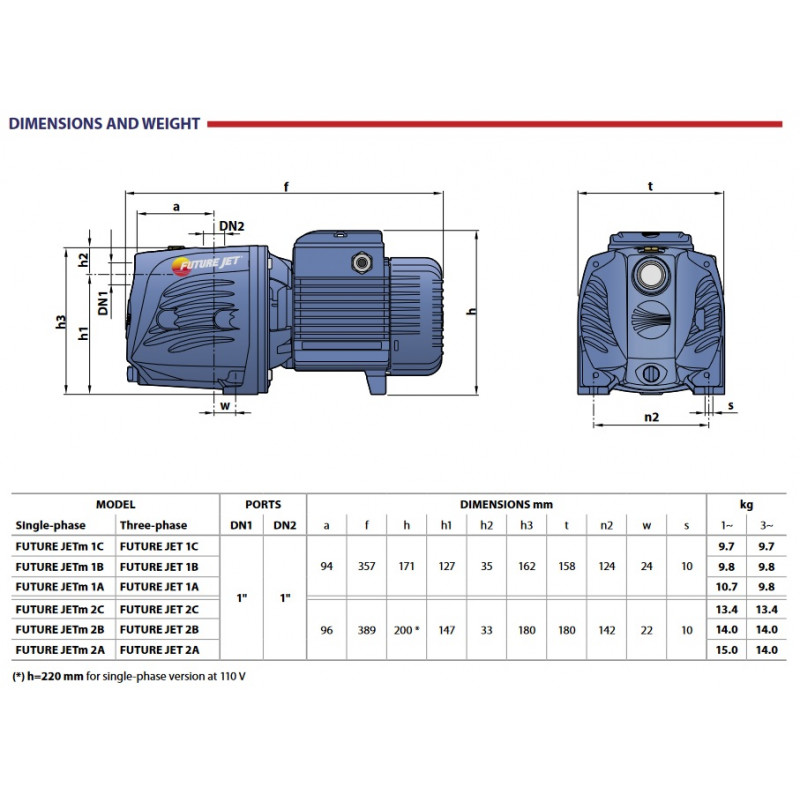

Įsiurbimo ir išleidimo jungtys yra 1" vidinio sriegio pagal ISO 228/1. Siurblys sveria 9.8 kg, jo matmenys yra 357 x 173 x 158 mm. Įrenginys pagamintas Italijoje.

Vienfazio 230 V variklio vardinė srovė yra 3.2 A, o vardinė galia - 0.48 kW, arba 0.65 HP. Variklis atitinka IE2 efektyvumo klasę, turi F izoliacijos klasę, IP X4 apsaugos laipsnį ir įmontuotą šiluminę apsaugą. Siurblys pritaikytas nuolatiniam S1 režimui, tačiau leidžiama ne daugiau kaip 20 paleidimų per valandą.

Ar šis siurblys tinka Jūsų sistemai

Nurodyti 9 m reiškia manometrinį įsiurbimo aukštį nuo vandens lygio siurbliui veikiant iki paties siurblio. Tai nėra bendras šulinio ar gręžinio gylis. Šulinys gali būti gerokai gilesnis, jei jo darbinis vandens lygis išlieka ne daugiau kaip 9 m žemiau siurblio.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba numatomas didesnis nei 60 l/min srautas, rekomenduojamas platesnis 1"1/4 vamzdis. Didesnis skersmuo mažina hidraulinius nuostolius ir padeda siurbliui pasiekti numatytą darbo tašką.

Montavimo ir eksploatavimo sąlygos

Prieš pirmąjį paleidimą siurblio korpusą būtina visiškai pripildyti vandens per pildymo angą. Sauso siurblio paleisti negalima, nes vanduo aušina ir sutepa mechaninį sandariklį. Jei per maždaug 10 minučių vanduo neįsiurbiamas, siurblį reikia sustabdyti, patikrinti įsiurbimo linijos sandarumą ir pakartotinai pripildyti vandens.

Įsiurbimo vamzdžio gale reikia įrengti kojinį vožtuvą. Jis turi likti bent 0.5 m po vandeniu, kad dėl vandens lygio svyravimų į vamzdį nepatektų oro. Visas vamzdis turi būti sandarus ir kilti siurblio link, kad nesusidarytų oro kišenių.

Pedrollo FUTURE JETm 1B skirtas švariam, chemiškai neagresyviam vandeniui ir skysčiams, kuriuose gali būti oro. Jis netinka nešvariam vandeniui su kietosiomis dalelėmis, degiems ar chemiškai agresyviems skysčiams. Leidžiama skysčio temperatūra yra nuo -10 iki +40 °C, o aplinkos temperatūra - iki +40 °C. Didžiausias darbinis slėgis siekia 6 bar.

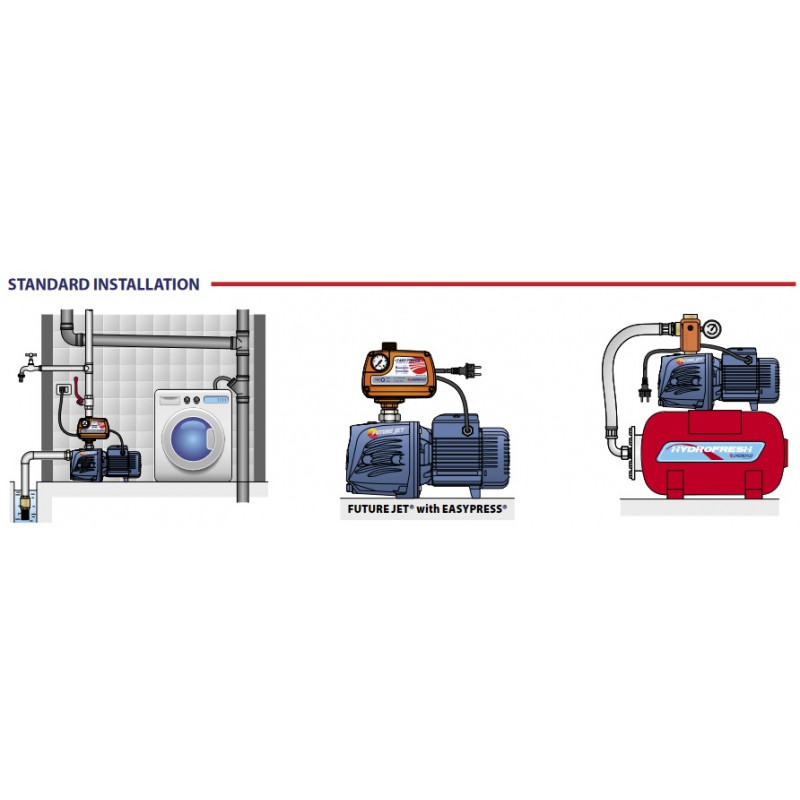

Siurblį reikia montuoti sausoje, vėdinamoje patalpoje, apsaugotoje nuo kritulių ir šalčio. Jei kyla užšalimo pavojus, iš siurblio ir vamzdyno reikia išleisti vandenį. Hidroforo sistemoje svarbu parinkti tinkamo dydžio baką, kad siurblys nebūtų paleidžiamas daugiau kaip 20 kartų per valandą.
