Sausai statomas horizontalus siurblys Pedrollo Future JETm 2C 0.75kW 52m 120L/min.

Pedrollo FUTURE JETm2C - vienos sparnuotės savisiurbis JET siurblys, kurio galia yra 0.75 kW, slėgis esant 5 l/min srautui siekia 52 m, didžiausias srautas - 120 l/min, o maitinimas - vienfazis 230 V. Manometrinis įsiurbimo aukštis siekia iki 9 m. Šis modelis tinka dviejų aukštų namui arba namo ir sodo vandens tiekimui vienu metu, kai naudojami 3-4 vandens taškai.

Kaip veikia Pedrollo FUTURE JETm2C

Siurblyje įmontuotas ežektorius dalį vandens per antgalį grąžina atgal ir sukuria išretėjimą. Taip siurblys iš įsiurbimo vamzdžio pašalina orą, pakelia vandenį ir gali veikti, kai vandenyje pasitaiko oro burbuliukų.

Patentuota EP3850219B1 hidraulinė sistema keičia vandens kelią pagal poreikį. Esant mažam debitui, papildomas įsiurbimo kanalas lieka uždarytas, todėl siurblys išlaiko JET principui būdingą slėgį. Didėjant debitui, kanalo vožtuvas atsidaro ir dalis vandens teka tiesiai į sparnuotę. Tai padeda išvengti kavitacijos prie ežektoriaus antgalio ir leidžia pasiekti iki 120 l/min, arba 7.2 m³/val., srautą.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos.

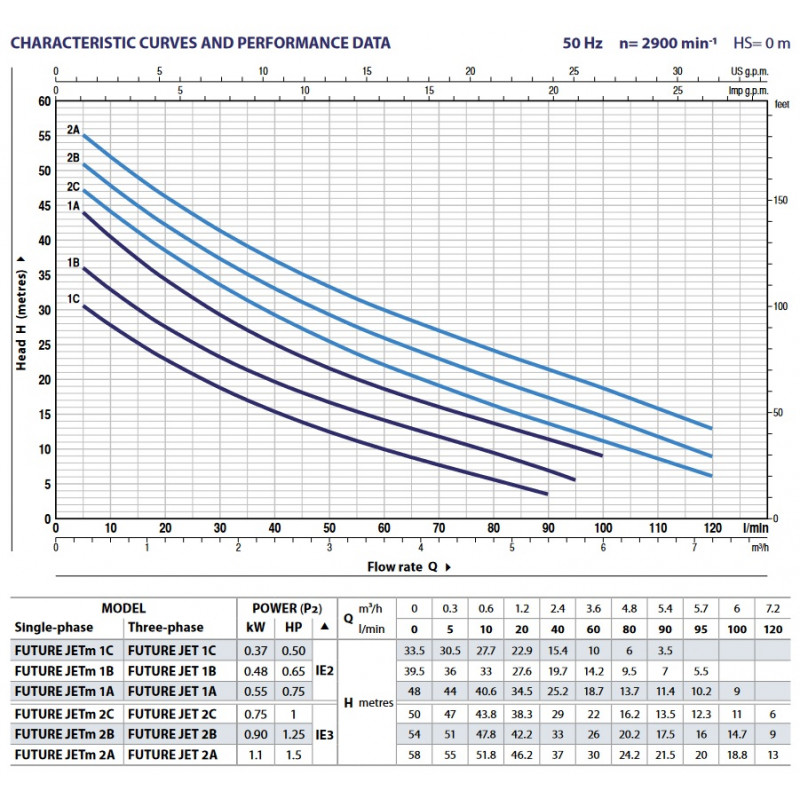

Esant 0 m įsiurbimo aukščiui, Pedrollo FUTURE JETm2C darbo taškai yra:

• 20 l/min - 43 m slėgis;
• 40 l/min - 34 m slėgis;
• 60 l/min - 27.0 m slėgis;
• 80 l/min - 20.5 m slėgis;
• 120 l/min - 10 m slėgis.

Tai paaiškina, kodėl siurblys tinka namui ir laistymui vienu metu. Pavyzdžiui, esant 40 l/min srautui, jis sukuria apie 3.4 bar slėgį, kai vanduo į siurblį patenka be aukščio skirtumo. Realiame vamzdyne slėgis bus mažesnis dėl įsiurbimo aukščio, vamzdžių ilgio, skersmens, alkūnių, filtrų ir kitų hidraulinių pasipriešinimų. Vien 5 m aukščio skirtumas nuo vandens lygio iki siurblio sumažina slėgį išvade maždaug 0.5 bar, o dėl vamzdyno nuostolių jis sumažėja papildomai.

Konstrukcija ir variklis

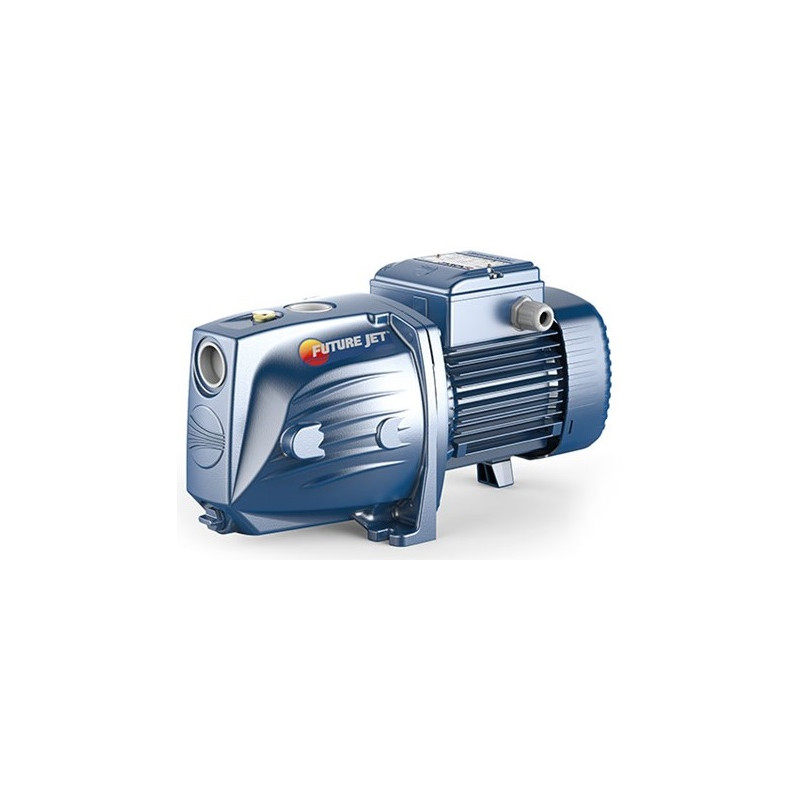

Ketaus korpusas užtikrina konstrukcijos tvirtumą, o su vandeniu besiliečiantis dangtis ir sparnuotė pagaminti iš AISI 304 nerūdijančio plieno. Ežektoriuje naudojamas Noryl, variklio velenas pagamintas iš AISI 431, o mechaninį sandariklį sudaro keramika, grafitas ir NBR.

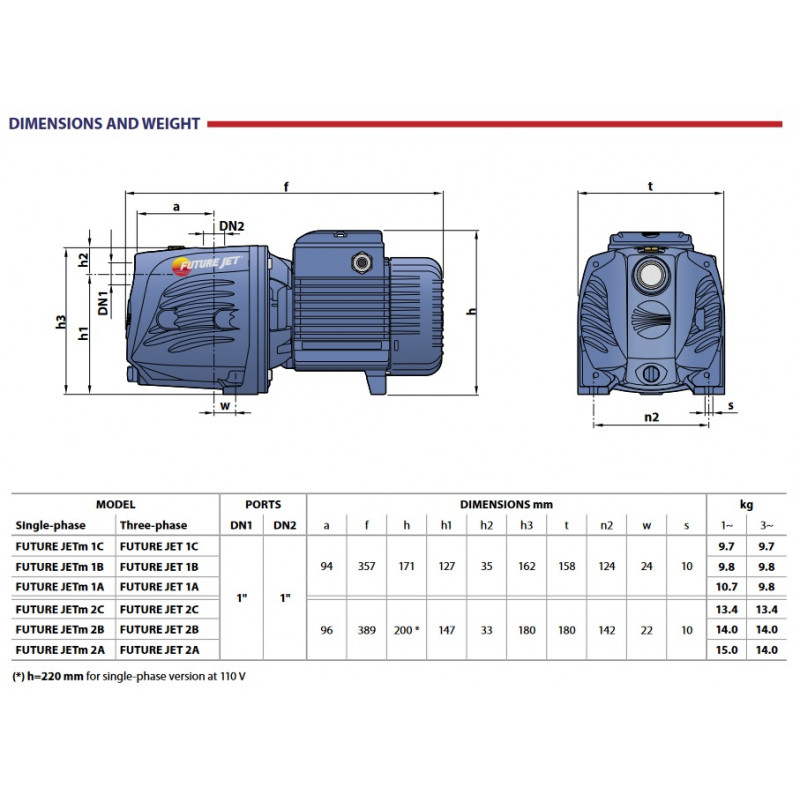

Įsiurbimo ir išvado jungtys - 1" su ISO 228/1 sriegiu. Siurblio matmenys yra 391 x 201 x 180 mm, svoris - 14.5 kg. Įrenginys pagamintas Italijoje.

Vienfazio 230 V variklio srovė yra 5.8 A, jame įmontuota šiluminė apsauga. Variklio galia - 0.75 kW, arba 1 HP, energinio efektyvumo klasė - IE2, izoliacijos klasė - F, apsaugos laipsnis - IPX4. Siurblys pritaikytas nuolatiniam S1 režimui, tačiau leidžiama ne daugiau kaip 20 paleidimų per valandą.

Kaip įvertinti, ar šis modelis tinka

Iki 9 m siekiantis manometrinis įsiurbimo aukštis nėra šulinio gylis. Jis skaičiuojamas nuo vandens lygio siurbliui veikiant iki paties siurblio. Todėl gilus šulinys gali tikti, jei vandens lygis jame išlieka pakankamai aukštas.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba planuojamas didesnis nei maždaug 60 l/min srautas, verta naudoti 1"1/4 vamzdį. Didesnis skersmuo sumažina hidraulinius nuostolius ir padeda išnaudoti siurblio darbo kreivę.

Montavimas ir naudojimo ribos

Prieš pirmąjį paleidimą siurblio korpusą reikia visiškai pripildyti vandens per pildymo angą. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, patikrinti įsiurbimo linijos sandarumą ir pakartotinai pripildyti. Sausoji eiga pažeidžia mechaninį sandariklį.

Įsiurbimo vamzdžio gale būtinas kojinis vožtuvas. Jis turi būti bent 0.5 m po vandeniu, o visas vamzdis turi išlikti sandarus ir kilti link siurblio be oro kišenių.

Pedrollo FUTURE JETm2C skirtas švariam, chemiškai neagresyviam vandeniui ir skysčiams, kuriuose gali būti oro. Jis netinka nešvariam vandeniui su kietosiomis dalelėmis, degiems ar chemiškai agresyviems skysčiams. Leistina skysčio temperatūra yra nuo -10 iki +40 °C, aplinkos temperatūra - iki +40 °C, didžiausias darbinis slėgis - 7 bar.

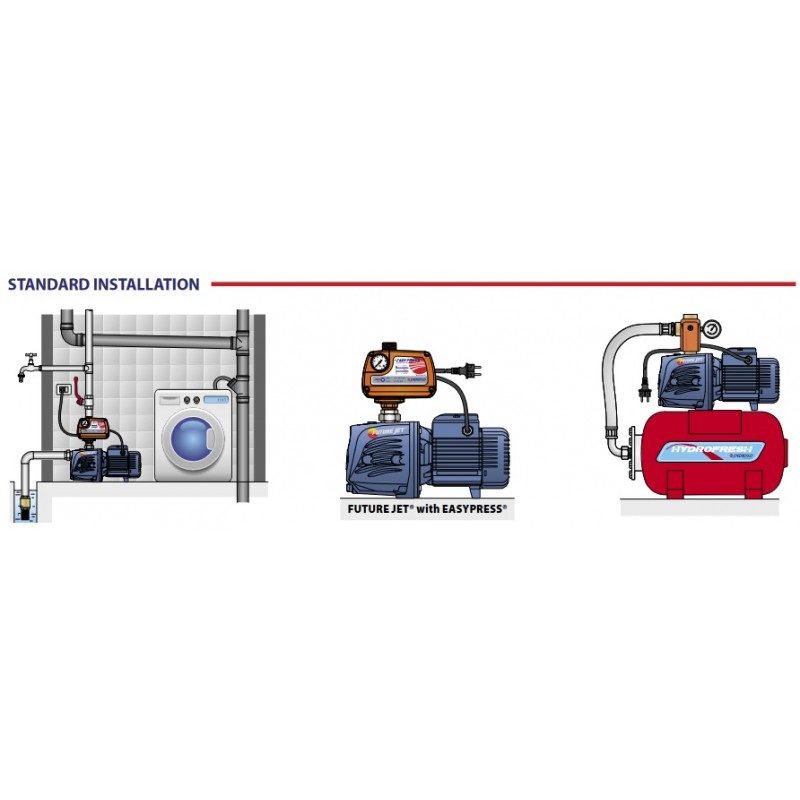

Siurblį reikia montuoti sausoje, vėdinamoje patalpoje, apsaugotoje nuo kritulių ir šalčio. Gresiant užšalimui, iš siurblio ir vamzdyno būtina išleisti vandenį. Hidroforo sistemoje bakas turi būti parinktas taip, kad siurblys nebūtų paleidžiamas dažniau kaip 20 kartų per valandą.
