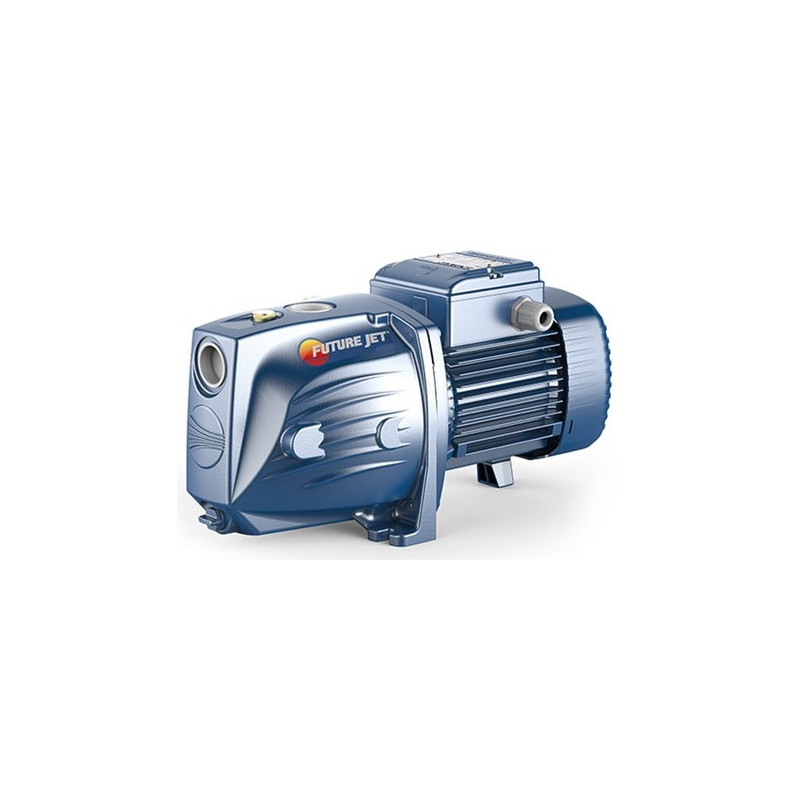

Sausai statomas horizontalus siurblys Pedrollo Future JET 1C 0.37kW 30.5m 90L/min.

Pedrollo FUTURE JET 1C - 0.37 kW vienos sparnuotės savisiurbis JET siurblys, kurio slėgis esant 5 l/min debitui siekia 30.5 m, didžiausias srautas - 90 l/min, maitinimas - trifazis 230/400 V, o manometrinis įsiurbimo aukštis - iki 9 m. Jis tinka sodui laistyti, vandeniui perpilti ir sodybai ar vasarnamiui su 1-2 čiaupais, kai įrengta 400 V elektros sistema.

Kaip veikia Pedrollo FUTURE JET 1C

Siurblyje įmontuotas ežektorius dalį vandens nukreipia atgal per antgalį. Taip susidaro išretėjimas, kuris pašalina orą iš įsiurbimo vamzdžio ir pakelia vandenį iki siurblio. Dėl šio veikimo principo Pedrollo FUTURE JET 1C gali dirbti su vandeniu, kuriame pasitaiko oro burbuliukų.

Patentuota hidraulika EP3850219B1 keičia vandens kelią pagal poreikį. Kai debitas mažas, papildomas įsiurbimo kanalas lieka uždarytas ir siurblys palaiko JET siurbliui būdingą slėgį. Didėjant debitui, kanalo vožtuvas atsidaro, dalis vandens apeina ežektorių ir teka tiesiai į sparnuotę. Taip sumažinama kavitacijos prie antgalio tikimybė ir pasiekiamas iki 90 l/min srautas.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos.

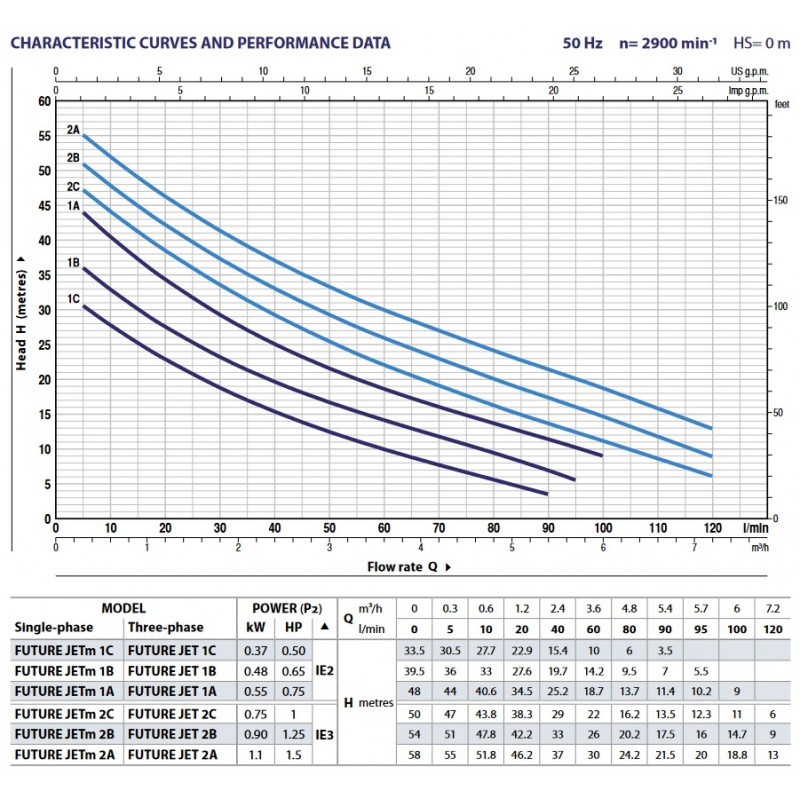

Kai vandens lygis sutampa su siurblio įsiurbimo anga, darbo taškai yra:

• 20 l/min - 23 m;
• 40 l/min - 15.4 m;
• 60 l/min - 10 m;
• 80 l/min - 6 m;
• 90 l/min - 3.5 m.

Tai rodo svarbią priklausomybę: didėjant srautui, slėgis mažėja. Be to, realų slėgį išvade sumažina vandens lygio ir siurblio aukščių skirtumas bei vamzdyno nuostoliai. Pavyzdžiui, dėl 5 m įsiurbimo aukščio vien vandeniui pakelti reikia apie 0.5 bar, o alkūnės, vožtuvai ir per siauras vamzdis sukuria papildomų nuostolių.

Konstrukcija ir variklis

Ketaus korpusą nuo korozijos saugo kataforezinė danga, o siurblio dangtis ir sparnuotė pagaminti iš AISI 304 nerūdijančio plieno. Ežektorius pagamintas iš Noryl, variklio velenas - iš AISI 431 nerūdijančio plieno. Mechaninio sandariklio porą sudaro keramika ir grafitas, o elastomeras yra NBR.

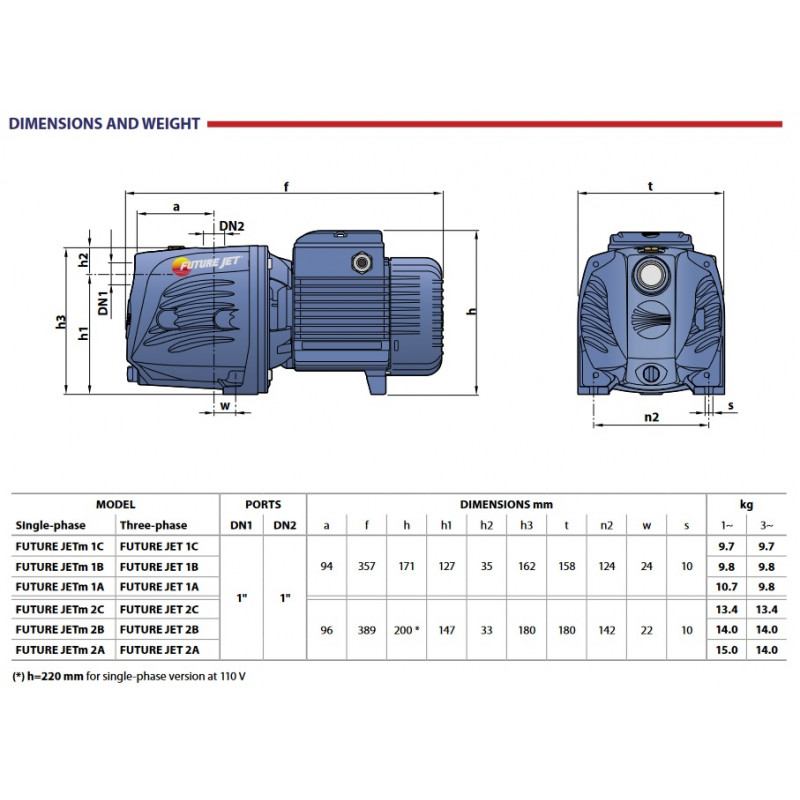

Įsiurbimo ir išvado jungtys turi 1" vidinį sriegį pagal ISO 228/1. Siurblio matmenys yra 357 x 173 x 158 mm, svoris - 9.7 kg. Įrenginys pagamintas Italijoje.

Trifazio variklio vardinė galia siekia 0.37 kW, arba 0.5 HP. Esant 400 V įtampai, vardinė srovė yra 1 A. Variklis atitinka IE3 energinio efektyvumo klasę, turi F izoliacijos klasę ir IP X4 apsaugos laipsnį. Jis skirtas veikti nuolatiniu S1 režimu.

Šiam modeliui reikia išorinio C tipo automatinio jungiklio, parinkto pagal vardinę srovę. Pirmą kartą paleidžiant būtina patikrinti sukimosi kryptį. Neteisinga kryptimi besisukanti sparnuotė nesukurs numatyto srauto ir slėgio.

Kam tinka šis siurblys

Manometrinis įsiurbimo aukštis iki 9 m nėra šulinio ar gręžinio gylis. Jis matuojamas nuo vandens lygio siurbliui dirbant iki siurblio įsiurbimo angos. Todėl gali tikti ir gilus šulinys, jei vanduo jame laikosi pakankamai aukštai.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba planuojamas didesnis nei maždaug 60 l/min srautas, verta naudoti 1"1/4 vamzdį. Didesnis skersmuo sumažina trinties nuostolius ir padeda siurbliui pasiekti numatytą darbo tašką.

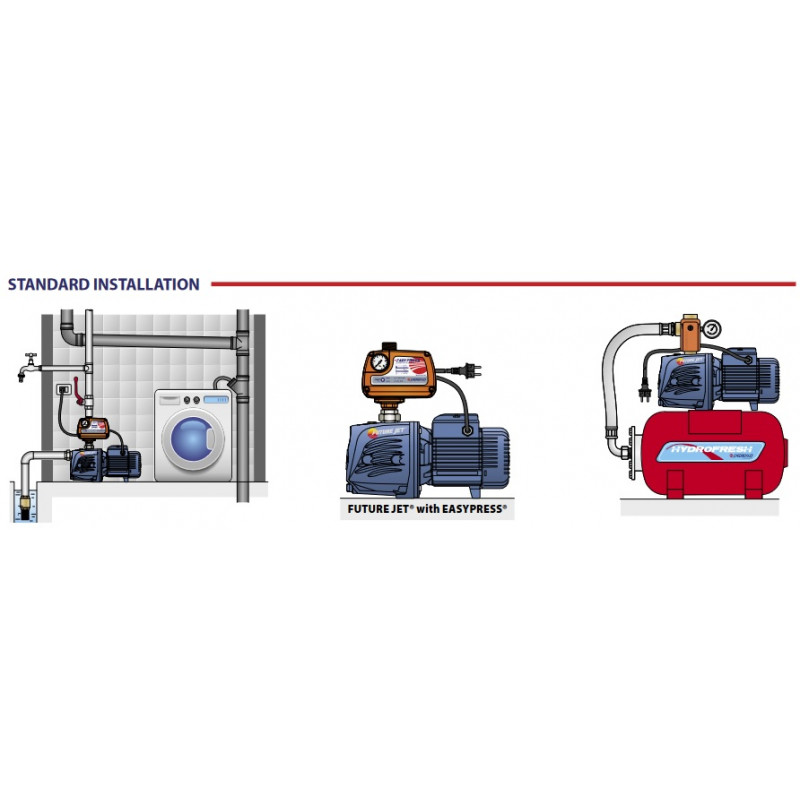

Montavimo ir naudojimo sąlygos

Prieš pirmą paleidimą siurblio korpusą reikia visiškai pripildyti vandens per pildymo angą. Siurblio negalima paleisti sausąja eiga, nes vanduo aušina ir sutepa mechaninį sandariklį. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, patikrinti vamzdyno sandarumą ir pripildyti dar kartą.

Įsiurbimo vamzdžio gale būtinas kojinis vožtuvas. Jis turi būti panardintas bent 0.5 m po vandeniu, kad siurblys neįtrauktų oro. Vamzdį reikia tiesti taip, kad nesusidarytų oro kišenių, o visas sriegines jungtis kruopščiai užsandarinti.

Didžiausias darbinis slėgis - 6 bar. Leistina skysčio temperatūra yra nuo -10 iki +40 °C, aplinkos temperatūra - iki +40 °C. Siurblys gali būti paleidžiamas iki 20 kartų per valandą, todėl hidroforo sistemoje svarbu parinkti tinkamo dydžio baką.

Siurblį reikia montuoti sausoje ir vėdinamoje patalpoje, apsaugotoje nuo kritulių bei šalčio. Jei kyla užšalimo pavojus, iš korpuso ir vamzdyno reikia išleisti vandenį. Pedrollo FUTURE JET 1C skirtas švariam, chemiškai neagresyviam vandeniui ir netinka degiems skysčiams ar vandeniui su kietosiomis dalelėmis.
