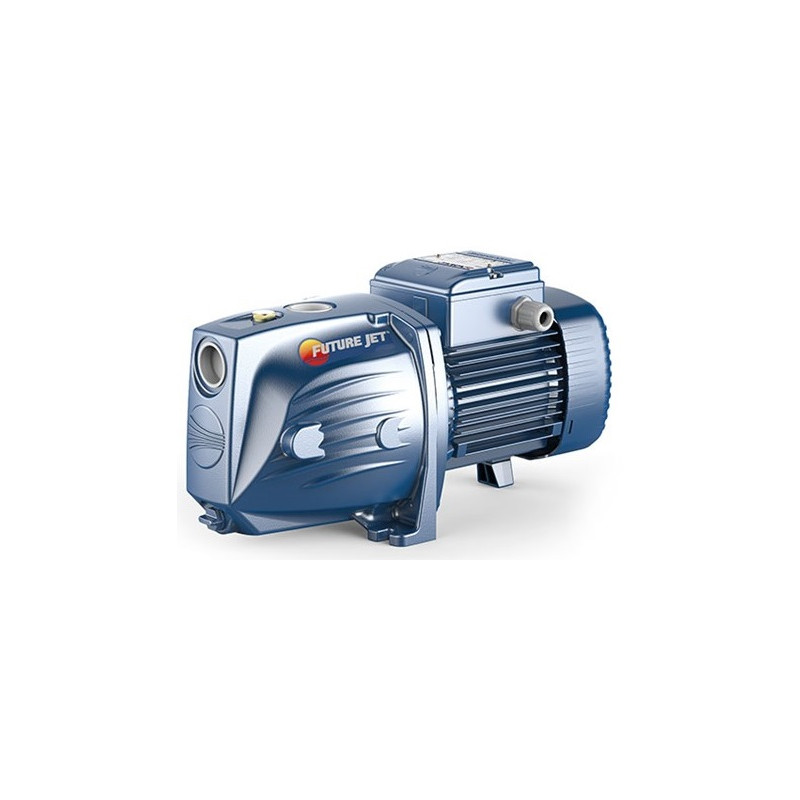

Sausai statomas horizontalus siurblys Pedrollo Future JET 1B 0.48kW 36m 95L/min.

Pedrollo FUTURE JET 1B - 0.48 kW trifazis 230/400 V savisiurbis JET siurblys, kurio slėgis, esant 5 l/min srautui, siekia 36 m, didžiausias srautas - 95 l/min, o manometrinis įsiurbimo aukštis - iki 9 m. Jis skirtas nedideliam namui ar sodybai, kai vienu metu naudojami 1-2 vandens taškai, taip pat sodui laistyti ir hidroforo sistemai.

Kaip veikia Pedrollo FUTURE JET 1B

Tai vienos sparnuotės savisiurbis JET siurblys su įmontuotu ežektoriumi. Ežektorius dalį vandens nukreipia atgal per antgalį, sukuria išretėjimą ir pašalina orą iš įsiurbimo vamzdžio. Dėl to siurblys gali įsiurbti vandenį iš šulinio, seklaus gręžinio ar talpos ir toleruoja vandenyje esančius oro burbuliukus.

Patentuota hidraulinė sistema EP3850219B1 turi papildomą įsiurbimo kanalą su atbuliniu vožtuvu. Kai vandens poreikis mažas, kanalas lieka uždarytas ir siurblys išlaiko JET principui būdingą slėgį. Didėjant debitui, vožtuvas atsidaro, o dalis vandens teka tiesiai į sparnuotę. Taip sumažinama kavitacijos prie ežektoriaus antgalio rizika ir pasiekiamas iki 95 l/min srautas.

Gamintojo duomenimis, FUTURE JET pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos. Konkretus energijos suvartojimas priklauso nuo pasirinkto darbo taško, įsiurbimo aukščio ir vamzdyno pasipriešinimo.

Svarbu atskirti du našumo rodiklius. 36 m slėgis nurodytas esant 5 l/min srautui. Didžiausias 95 l/min srautas pasiekiamas esant 5.5 m slėgiui. Siurblys negali vienu metu užtikrinti ir didžiausio slėgio, ir didžiausio srauto.

Kai įsiurbimo aukštis yra 0 m, siurblio darbo taškai yra:

• 20 l/min - 27.6 m
• 40 l/min - 19.7 m
• 60 l/min - 14.2 m
• 80 l/min - 9.5 m
• 95 l/min - 5.5 m

Realioje sistemoje slėgis išvade bus mažesnis dėl vandens lygio skirtumo, vamzdžių ilgio ir skersmens, alkūnių, filtrų bei vožtuvų. Pavyzdžiui, 5 m skirtumas tarp vandens lygio ir siurblio sumažina slėgį maždaug 0.5 bar, dar neįskaičiavus vamzdyno nuostolių.

Konstrukcija ir variklis

Siurblio korpusas pagamintas iš ketaus su kataforezine danga, o dangtis ir sparnuotė - iš nerūdijančiojo plieno AISI 304. Ežektorius pagamintas iš Noryl, o variklio velenas - iš AISI 431. Mechaninį sandariklį sudaro keramika, grafitas ir NBR.

Įsiurbimo ir išvado jungtys yra 1" su ISO 228/1 sriegiu. Siurblys sveria 9.8 kg, jo matmenys - 357 x 173 x 158 mm. Įrenginys pagamintas Italijoje.

Trifazio variklio duomenys:

• Galia - 0.48 kW, arba 0.65 HP
• Maitinimas - 230/400 V
• Vardinė srovė esant 400 V įtampai - 1.2 A
• Efektyvumo klasė - IE3
• Darbo režimas - S1
• Izoliacijos klasė - F
• Apsaugos laipsnis - IP X4

Trifaziam siurbliui reikia išorinės C tipo automatinės apsaugos, parinktos pagal vardinę srovę. Pirmą kartą paleidžiant būtina patikrinti sukimosi kryptį. Toks maitinimas tinka ūkiui, dirbtuvėms ar kitam objektui, kuriame įrengtas 400 V elektros tinklas.

Ar šis siurblys tinka Jūsų sistemai

Iki 9 m siekiantis manometrinis įsiurbimo aukštis nereiškia šulinio gylio. Jis skaičiuojamas nuo vandens lygio siurbliui veikiant iki siurblio montavimo vietos. Todėl gali tikti ir gilus šulinys, jeigu vandens lygis jame išlieka pakankamai aukštas.

Įsiurbimo vamzdis turi būti ne siauresnis kaip 1". Kai įsiurbimo aukštis viršija 4 m arba reikalingas didesnis nei maždaug 60 l/min srautas, rekomenduojamas platesnis 1"1/4 vamzdis. Didesnis skersmuo sumažina pasipriešinimą ir padeda išnaudoti siurblio našumą.

Montavimo ir naudojimo sąlygos

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per pildymo angą. Sausai paleisti siurblio negalima, nes gali būti pažeistas mechaninis sandariklis. Jei per maždaug 10 minučių siurblys neįsiurbia vandens, jį reikia sustabdyti, patikrinti įsiurbimo linijos sandarumą ir dar kartą pripildyti vandens.

Įsiurbimo vamzdžio gale reikia sumontuoti kojinį vožtuvą. Jis turi būti bent 0.5 m po vandeniu. Vamzdis turi kilti siurblio link be oro kamščių, o visos jungtys turi būti sandarios.

Pedrollo FUTURE JET 1B skirtas švariam, chemiškai neagresyviam vandeniui ir skysčiams, kuriuose yra oro. Jis netinka degiems skysčiams ar nešvariam vandeniui su kietosiomis dalelėmis. Leistina skysčio temperatūra - nuo -10 iki +40 °C, aplinkos temperatūra - iki +40 °C, didžiausias darbinis slėgis - 6 bar.

Siurblį reikia montuoti sausoje, vėdinamoje patalpoje, apsaugotoje nuo kritulių ir šalčio. Gresiant užšalimui, korpusą ir vamzdyną būtina ištuštinti. Leidžiama iki 20 paleidimų per valandą, todėl hidroforo sistemai svarbu parinkti tinkamo dydžio baką, kad variklis nebūtų be reikalo dažnai įjungiamas.
