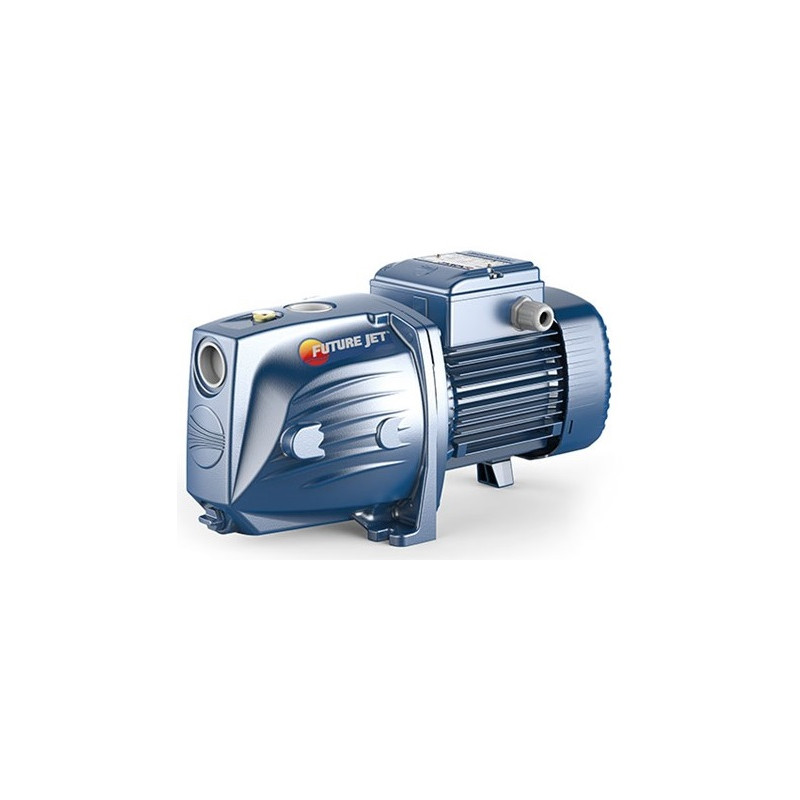

Sausai statomas horizontalus siurblys Pedrollo Future JET 1A 0.55kW 44m 100L/min.

Pedrollo FUTURE JET 1A - 0.55 kW vienos sparnuotės savisiurbis JET siurblys, pasiekiantis 44 m slėgį esant 5 l/min srautui ir užtikrinantis iki 100 l/min srautą. Jis skirtas trifaziam 230/400 V tinklui, kai manometrinis įsiurbimo aukštis neviršija 9 m. Siurblys tinka vieno aukšto namo hidroforo sistemai, kai vienu metu naudojami 2-3 vandens taškai ir reikia apie 3 bar slėgio esant 30 l/min srautui bei 0 m įsiurbimo aukščiui.

Kaip veikia Pedrollo FUTURE JET 1A

Siurblyje įrengtas ežektorius, kuris dalį vandens per antgalį nukreipia atgal. Taip susidaro išretėjimas, iš įsiurbimo vamzdžio pašalinamas oras ir pradedamas tiekti vanduo. Dėl šio veikimo principo siurblys toleruoja vandenyje esančius oro burbuliukus, todėl tinka vandeniui imti iš šulinio, seklaus gręžinio arba talpos.

Patentuota EP3850219B1 hidraulika keičia vandens kelią pagal debitą. Kai vandens naudojama nedaug, papildomas įsiurbimo kanalas lieka uždarytas ir siurblys palaiko JET siurbliui būdingą slėgį. Debitui padidėjus, kanalo vožtuvas atsidaro ir dalis vandens teka tiesiai į sparnuotę. Tai sumažina kavitacijos prie ežektoriaus antgalio riziką ir leidžia pasiekti iki 100 l/min, arba 6.0 m³/val., srautą esant 9 m kėlimo aukščiui.

Gamintojo duomenimis, FUTURE JET hidraulika pasiekia tokį patį slėgį kaip klasikinis JET siurblys, tačiau tiekia daugiau vandens ir sunaudoja iki 50 % mažiau energijos.

Korpusas pagamintas iš ketaus su kataforezine danga, o jo dangtis ir sparnuotė - iš nerūdijančiojo plieno AISI 304. Ežektoriui naudojamas Noryl, variklio velenui - AISI 431. Mechaninį sandariklį sudaro keramika, grafitas ir NBR. Įsiurbimo ir išvado jungtys yra 1" vidinio sriegio pagal ISO 228/1.

Trifazis IE3 variklis skirtas 230/400 V tinklui. Vardinė srovė esant 400 V įtampai yra 1.6 A. Siurblys pritaikytas nuolatiniam S1 režimui, turi F izoliacijos klasę ir IP X4 apsaugos laipsnį. Jam reikia išorinės C tipo automatinės apsaugos, parinktos pagal vardinę srovę. Pirmą kartą paleidžiant būtina patikrinti sukimosi kryptį.

Slėgis ir srautas

Nurodyti darbo taškai galioja, kai įsiurbimo aukštis yra 0 m:

Uždarius išvadą, siurblys pasiekia 48 m slėgį. Didžiausias darbinis sistemos slėgis negali viršyti 6 bar.

Realioje sistemoje slėgis išvade bus mažesnis, nes dalį kėlimo aukščio sunaudoja vertikalus atstumas iki vandens ir vamzdyno nuostoliai. Pavyzdžiui, 5 m vandens lygio skirtumas sumažina slėgį maždaug 0.5 bar. Slėgį papildomai mažina vamzdžio ilgis, skersmuo, alkūnės, vožtuvai ir filtrai.

Ar šis siurblys tinka Jūsų sistemai

Manometrinis įsiurbimo aukštis skaičiuojamas nuo vandens lygio siurbliui dirbant iki siurblio. Tai nėra bendras šulinio gylis. Net gilus šulinys gali tikti, jeigu vandens lygis jame išlieka pakankamai aukštas.

Įsiurbimo vamzdis negali būti siauresnis nei 1". Kai įsiurbimo aukštis viršija 4 m arba reikalingas didesnis nei maždaug 60 l/min srautas, verta naudoti platesnį, pavyzdžiui, 1"1/4 vamzdį. Taip sumažinami hidrauliniai nuostoliai ir siurbliui lengviau pasiekti numatytą darbo tašką.

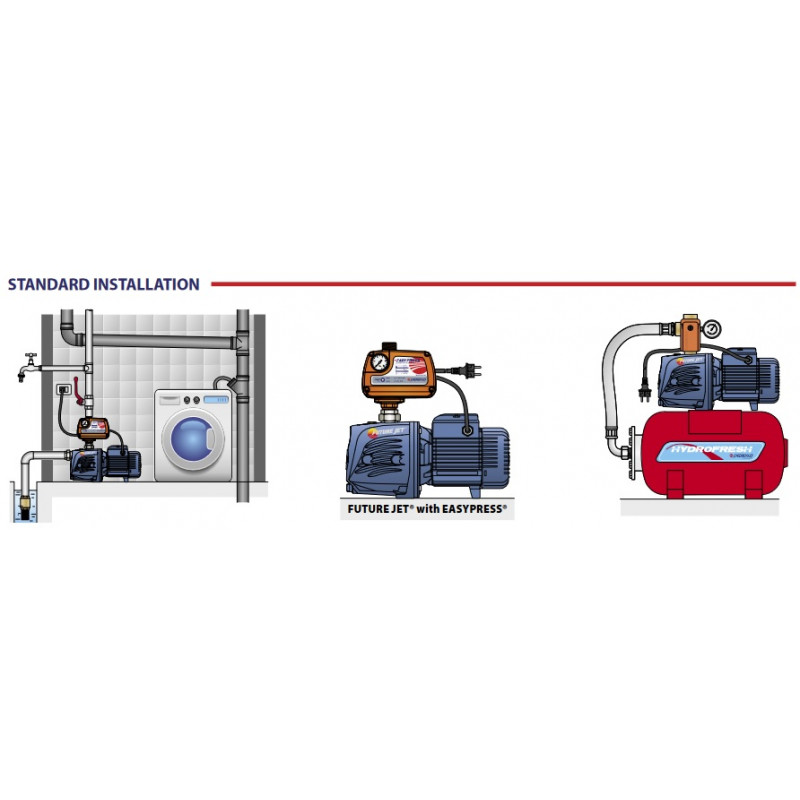

Montavimas ir paleidimas

Prieš pirmą paleidimą siurblio korpusą būtina pripildyti vandens per pildymo angą. Sausai paleidus siurblį, gali būti pažeistas mechaninis sandariklis. Jei per 10 min. siurblys nepradeda siurbti vandens, jį reikia sustabdyti, patikrinti įsiurbimo vamzdžio sandarumą, dar kartą pripildyti korpusą ir pakartoti paleidimą.

Įsiurbimo vamzdžio gale būtinas kojinis vožtuvas. Jis turi likti bent 0.5 m po vandeniu, kad į vamzdį nepatektų oro. Vamzdį reikia kloti taip, kad nesusidarytų oro kišenių, ir kruopščiai užsandarinti visas sriegines jungtis.

Siurblys skirtas švariam, chemiškai neagresyviam vandeniui ir skysčiams, kuriuose yra oro. Jis netinka degiems skysčiams ar vandeniui su kietosiomis dalelėmis. Leidžiama skysčio temperatūra yra nuo -10 iki +40 °C, aplinkos temperatūra - iki +40 °C.

Siurblį reikia montuoti sausoje, vėdinamoje patalpoje, apsaugotoje nuo kritulių ir šalčio. Jei kyla užšalimo pavojus, iš korpuso ir vamzdyno reikia išleisti vandenį. Gamintojas leidžia iki 20 paleidimų per valandą, todėl hidroforo sistemai svarbu parinkti pakankamos talpos baką, kad variklis nebūtų įjungiamas per dažnai.

Pedrollo FUTURE JET 1A sveria 10 kg, jo matmenys yra 357 x 173 x 158 mm. Kilmės šalis - Italija.
